Описание
· Источник питания: DC10--30V,
· Постоянный ток для платы управления: 40 мА
· Емкость отпечатка пальца: 200
1. нажмите кнопку SET в ближайшее время, система в зарегистрированном состоянии и синий индикатор-светильник быстро мигает, поместите палец в область сбора, сканер отпечатков пальцев успешно работает при прослушивании музыки; отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; если нет необходимости добавить отпечаток пальца больше, ожидание 8 секунд.
2. Когда Вернитесь к заводскому умолчанию, нажмите кнопку SET, пока не услышите "Di" длинный звуковой сигнал и музыку, это означает, что операция инициализации прошла успешно.
3. Выбор режима использования: при выборе 2, время работы реле составляет 1 с после пропуска отпечатков пальцев. Когда выбран 1, реле работает, когда отпечаток пальца прошел, а затем реле, выпущенное, когда отпечаток пальца прошел снова, реле работает и выпускается циркулярно. Реле, выпущенное при отключении питания.
K215-V1.2 имеет широкий спектр использования, который может использоваться в автомобильном управлении, управлении доступом и других случаях.
K215-V1.2 можно подключитьR300, R301T, R302, R303, R303T, R306, R305, R307, R308, R501, R502, R503
Модуль сканирования отпечатка пальцев
Модуль сканирования отпечатка пальцев
| Модель | R503 |
| Тип | Емкостный сенсорный модуль сканирования отпечатка пальцев |
| Интерфейс | UART (ttl) |
| Разрешение | 508 Точек на дюйм |
| Напряжение | DC 3,3 V |
| Отпечатков пальцев Ёмкость | 200 |
| Зондирования массив | 192*192 пикселей |
| Рабочий ток | 20mA |
| Ток холостого хода | Стандартное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2uA |

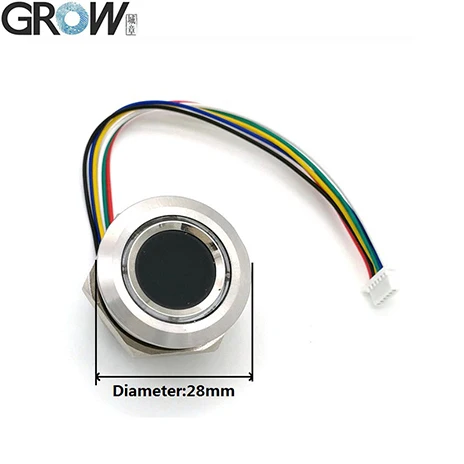

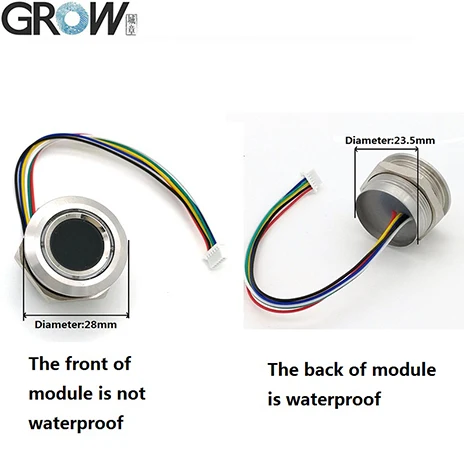

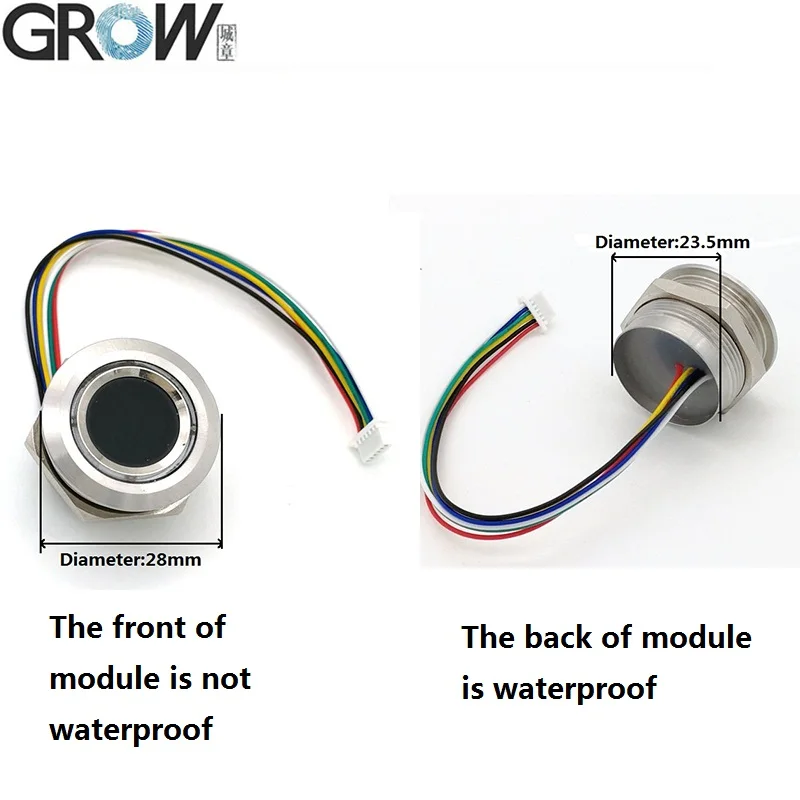

| Модуль сканирования отпечатка пальцев внешний размер | Диаметр 28 (мм) |

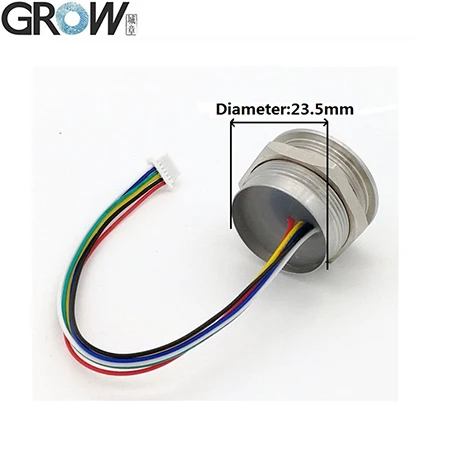

| Модуль сканирования отпечатка пальцев, длинна по стельке | Диаметр 23,5 (мм) |
| Модуль сканирования отпечатка пальцев высота | 19 (мм) |
| Эффективный сбор зона | Диаметр 15,5 (мм) |
| Разъем | MX1.0-6Pin |
| Светодиодный Управление | Да |

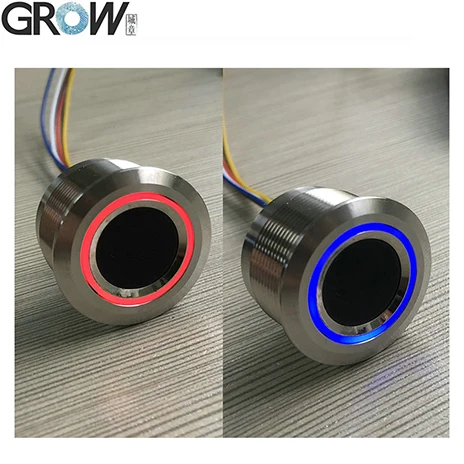

| Светодиодный Цвет | Синий и красный |
| Сканирование Скорость | <0,2 во-вторых |
| Проверка Скорость | <0,3 во-вторых |
| Метод сопоставления | 1:1; 1: N |
| ФПП | ≤1% |
| Далеко | ≤0. 001% |
| Рабочая среда | -20C --- подача заявки на 60C |
| Рабочая влажность | 10-85% |
| Анти-статический Емкость | 15KV |
| При работе на истирание интенсивности | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps) |
·Обеспечить руководство пользователя
Вы можете загрузить K215-V1.2 руководство пользователя по этой ссылке на сайте:
Https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
Вы можете скачать руководство пользователя R503 по этой ссылке на сайте:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
K215-V1.2 панель управления отпечатком пальца соединяется с R501, R502, R502-A, R503 видео на Youtube:Https://youtu.be/1Zk2bjRdRpg
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

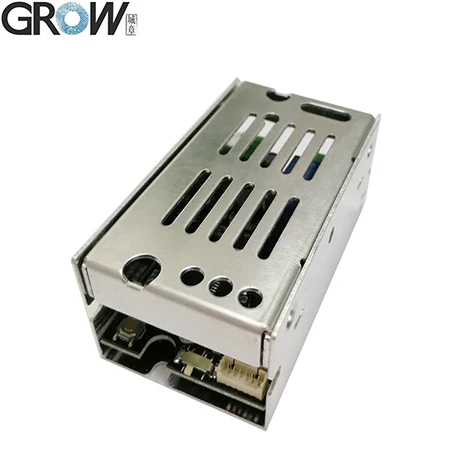

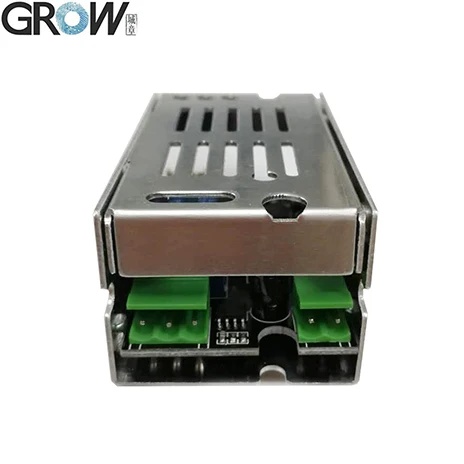

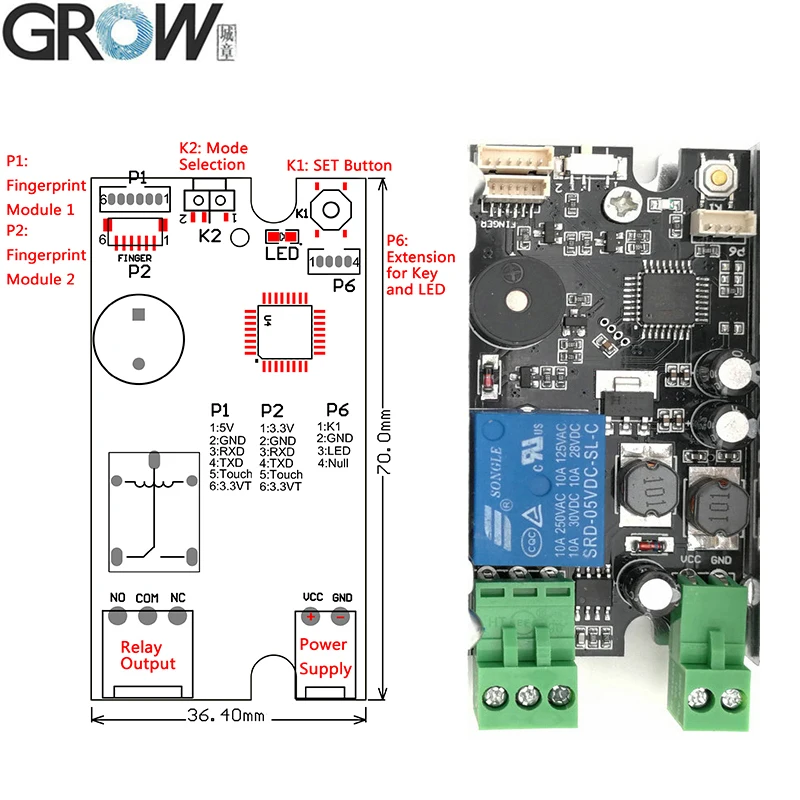

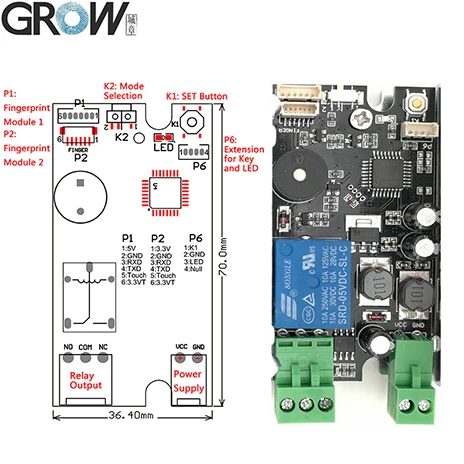

K215-V1.2 плате схема

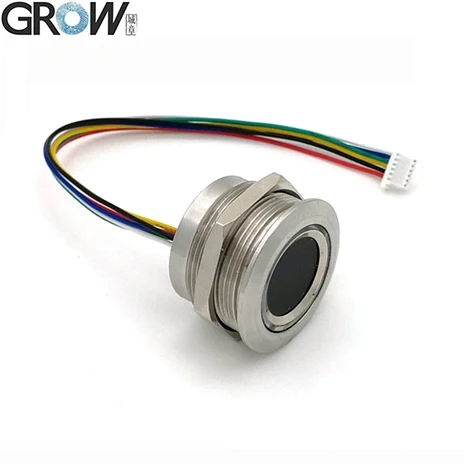

R503 модуль сканирования отпечатка пальцев
От покупателей:

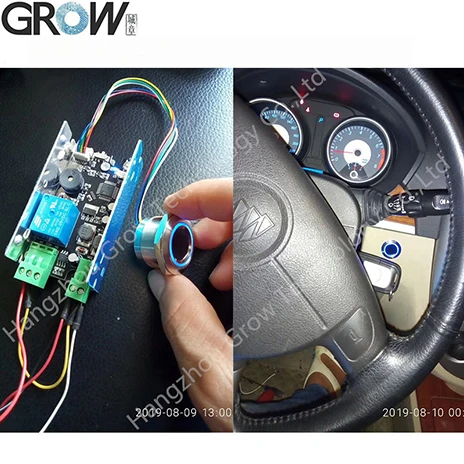

Смонтированных на автомобильных

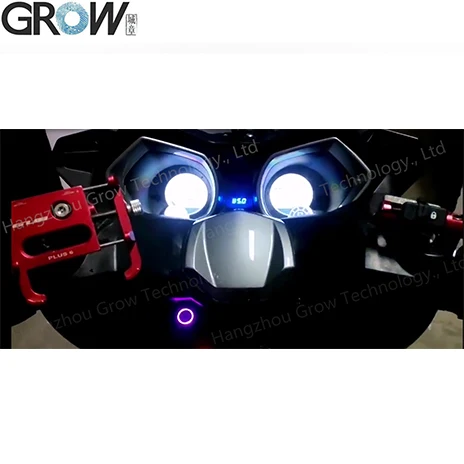

Установленный на мотоцикле

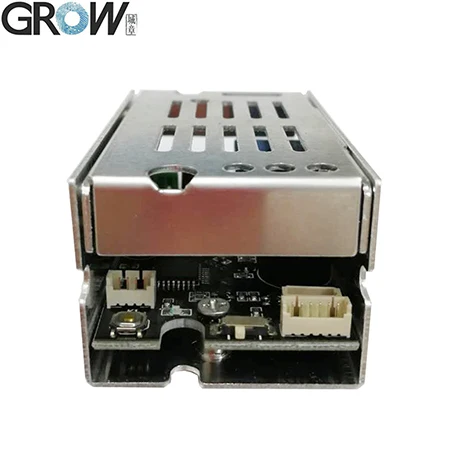

K215-V1.2 панель управления отпечатком пальца + R503 модуль отпечатков пальцев + гайка
K215-V1.2 может использоваться вместе с R501 емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/item/33056224404.html?storeId=3625094&spm=2114.12010611.8148356.15.61731908ooQ9UV
Характеристики
- Бренд
- grow
- Номер модели
- K215-V1.2+R503
- Power supply
- DC10V--30V
- Standby current
- 40mA
- Fingerprint capacity
- 200
- LED Control
- No
