GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
  • GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
  • GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
  • GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
  • GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
  • GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
  • GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

5.0 26 отзывов 93 заказа
847 руб.

Описание

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

1. Интегрированный сбор изображений и чип-алгоритм вместе, все-в-одном
2. Гибкость, чтобы адаптироваться к условиям были пальцы, будь то сухие пальцы, влажные пальцы, светильник с текстурой отпечатков пальцев и старые пальцы, все имеют высокую степень распознавания
3. Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, Сейф
В R503 имеет двухцветное круговой индикатор светильник, который может контролироваться при помощи команды и обеспечивают нити диаметром 25 мм для вашего удобства установки.
GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

Модель R503
Тип Емкостный сенсорный модуль сканирования отпечатка пальцев
Интерфейс UART (ttl)
Разрешение 508 Точек на дюйм
Напряжение DC 3,3 V
Отпечатков пальцев Ёмкость 200
Зондирования массив 192*192 пикселей
Рабочий ток 20mA
Ток холостого хода Стандартное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2uA

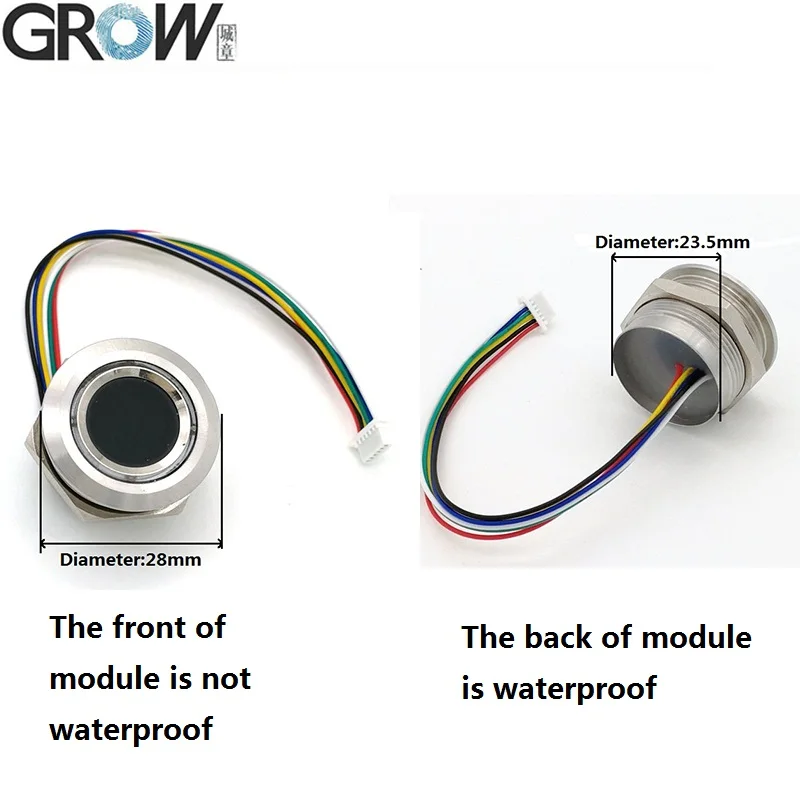

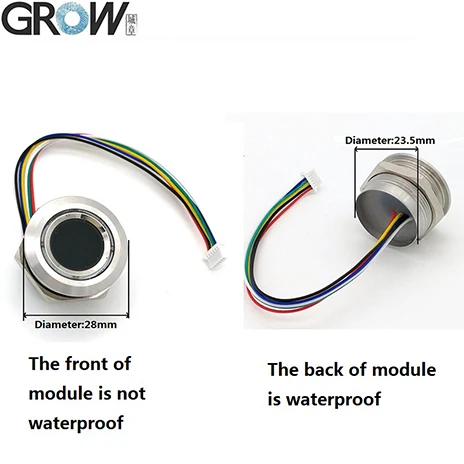

Модуль сканирования отпечатка пальцев внешний размер Диаметр 28 (мм)
Модуль сканирования отпечатка пальцев, длинна по стельке Диаметр 23,5 (мм)
Модуль сканирования отпечатка пальцев высота 19 (мм)
Эффективный сбор зона Диаметр 15,5 (мм)
Разъем MX1.0-6Pin
Светодиодный Управление Да
Светодиодный Цвет Синий и красный
Сканирование Скорость <0,2 во-вторых
Проверка Скорость <0,3 во-вторых
Метод сопоставления 1:1; 1: N
ФПП ≤1%
Далеко ≤0. 001%
Рабочая среда -20C --- подача заявки на 60C
Рабочая влажность 10-85%
Анти-статический Емкость 15KV
При работе на истирание интенсивности 1 миллион раз
Скорость передачи данных (UART): (9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps)

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

·ОбеспечиваемБесплатная ссылка SDK файлы для Arduino, Android,. Net, Windows и так далее.
·Обеспечить руководство пользователя
Вы можете скачать руководство пользователя R503 по этой ссылке на сайте:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
R503 управление тестовой программы отображение видео на Youtube:Https://youtu.be/eD2xtwCWOmQ
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

От покупателей:

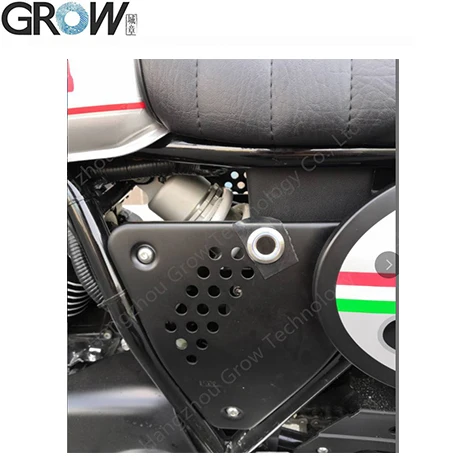

Для motorcryle (R503)
GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

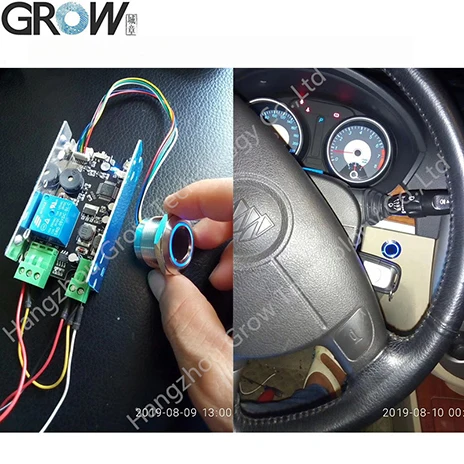

Для автомобиля: (K215 + V1.2 + R503)
GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

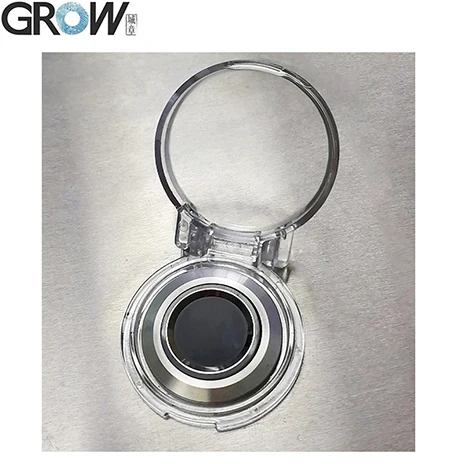

Если нужен корпус для R503, пожалуйста, проверьте эту ссылку:
Примечание: Корпус устойчив к дождю и пыли, но не водонепроницаемый.
Https://www.aliexpress.com/item/4000260901035.html?spm=2114.12010611.8148356.11.5b3b1908VLyyJV
GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
Если нужна плата управления отпечатком пальца, R503 может использоваться вместе с K200-3.3 платой управления отпечатком пальца
Https://www.aliexpress.com/item/33050269214.html?storeId=3625094&spm=2114.12010611.8148356.9.311e1908eiz3iN

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

Если нужна плата управления отпечатком пальца, R503 может использоваться вместе с K215-V1.2 платой управления отпечатком пальца
Https://www.aliexpress.com/item/33060219457.html?storeId=3625094&spm=2114.12010611.8148356.13.61731908W1KqlNGROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев
Если нужна плата управления отпечатком пальца, R503 может использоваться вместе с K216 платой управления отпечатком пальца
Https://www.aliexpress.com/item/33053010740.html?storeId=3625094&spm=2114.12010611.8148356.7.61731908qPqpGJ
GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

Модуль сканирования отпечатка пальцев + шариковая гайка

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

GROW R503 круглый двухцветный кольцевой индикатор СВЕТОДИОДНЫЙ индикатор управления DC3.3V MX1.0-6pin емкостный Модуль сканер отпечатков пальцев

Характеристики

Бренд
grow
Номер модели
R503
Interface
RS232 (TTL)
Voltage
DC 3.3V
Fingerprint module external diameter
28mm
Fingerprint module inner diameter
23.5mm
Fingerprint module height
19mm
Effective collection area
Diameter 15mm
Fingerprint capacity
200
Resolution
508 DPI
Sensing array
192*192 pixel
LED Control
Yes
Weight
32g
Working current(Fingerprint acquisition)
20mA
Standby current(finger detection)
3.3V,2uA
