Описание
·Отпечатков пальцев емкость: 120
·Источник питания: 4 * AA батареи или DC5V·Ток в режиме ожидания: менее 5 мкА
·Выход: DC5--6V, 500 ма
K200-3.3 VCC и VT для 3,3 В, подходит для R502, R503 модуль отпечатков пальцев.
1. нажмите кнопку SET в ближайшее время, система в статусе регистратора и синий индикатор-светильник быстро мигают, нажмите два раза для каждого отпечатка пальца, отпечаток пальца успешно зарегистрирован при прослушивании музыки. отпечаток пальца может быть зарегистрирован непрерывно, и он может зарегистрировать 20 штук отпечатка пальца. Если нет необходимости добавить отпечаток пальца, подождите 6 секунд или нажмите кнопку SET для выхода.
2. Когда вернитесь к заводскому умолчанию, нажмите кнопку SET, пока не услышите звуковой сигнал "Di-Di" и отпустите кнопку, означает, что операция инициализации прошла успешно.
3. зарегистрируйте отпечаток пальца пользователя: нажмите на отпечаток пальца, пока не услышите музыку и синий индикатор, светильник быстро мигает, означает, что может добавить отпечаток пальца пользователя. нажмите два раза для каждого пользователя отпечаток пальца, запись отпечатков пальцев удачная при прослушивании музыки. Отпечаток пальца может быть зарегистрирован непрерывно, он может зарегистрировать 100 отпечатков пальцев пользователя.
4. Удалить пользователя отпечатков пальцев: Пресс администратора отпечатка пальца при прослушивании музыки и синий светодиодный индикатор светильник быстро мигать, двигаться вокруг пальца до тех пор, пока не услышите «DiDiDi» длинные глубокая, по сравнению со всеми пользователя отпечатки пальцев deleted.
5. Выбор режима, устанавливаемый тумблером:
A) 1: вкл., 2: вкл. На выходе 5 в пост. Тока и удерживайте 0,5 секунды; остановите 5 секунд, затем выход мининапряжения подключен и удерживайте 0,5 секунд.
B) 1: вкл., 2: выкл. Выход 5 в пост. Тока и держать 5 секунд
В) 1: выкл, 2: на выходе 5 в пост. Тока и удерживайте 1 секунду
D) 1: выкл., 2: выкл. Сохраняя выход 5 в пост. Тока до удаления пальца
6. Открытый (P3):
A) 1: вкл., 2: вкл. На выходе 5 в пост. Тока и удерживайте 0,5 секунды; остановите 5 секунд, затем выход мининапряжения подключен и удерживайте 0,5 секунд.
B) 1: вкл., 2: выкл. Выход 5 в пост. Тока и держать 5 секунд
В) 1: выкл, 2: на выходе 5 в пост. Тока и удерживайте 1 секунду
Г) 1: выкл., 2: выкл. Нет выхода
Примечание:
1. Когда напряжение меньше, чем DC4.7V, красный светильник ens, означает предупреждение о низком напряжении.
2. в режиме «D», когда необходимо зарегистрировать отпечаток пальца пользователя, после того, как нажмите кнопку «отпечаток пальца», подняв палец, нажмите еще раз на тот же админ, пока не услышите музыку и синий индикатор, светильник быстро мигает, затем он может зарегистрировать отпечаток пальца пользователя.
| Модель | R502 |

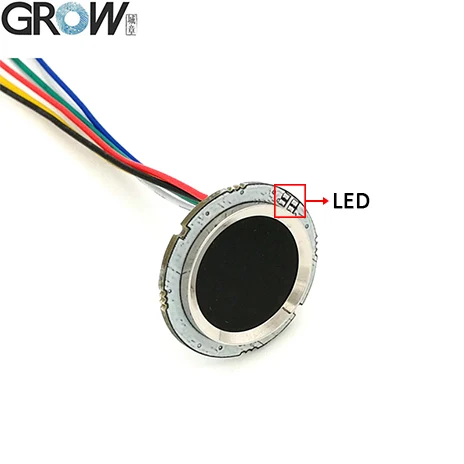

| Тип | Емкостный сенсорный модуль сканирования отпечатка пальцев |
| Интерфейс | UART (ttl) |
| Разрешение | 508 Точек на дюйм |
| Напряжение | DC 3,3 V |
| Отпечатков пальцев Ёмкость | 200 |
| Зондирования массив | 192*192 пикселей |
| Рабочий ток | 18mA |
| Ток холостого хода | Стандартное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2uA |
| Модуль сканирования отпечатка пальцев размер | Диаметр 22 (мм) |
| Эффективный сбор зона | Диаметр 15,5 (мм) |
| Разъем | MX1.0-6Pin |
| Светодиодный Цвет | Фиолетовый, синий и красный |
| Сканирование Скорость | <0,2 во-вторых |
| Проверка Скорость | <0,3 во-вторых |
| Метод сопоставления | 1:1; 1: N |
| Фпп | ≤1% |
| Далеко | ≤0. 001% |
| Рабочая среда | -20C --- подача заявки на 60C |
| Рабочая влажность | 10-85% |
| Анти-статический емкость | 15KV |
| При работе на истирание интенсивности | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) дпс где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps) |
·Обеспечить руководство пользователя
Вы можете скачать руководство пользователя R502 (V1.2) по этой ссылке на веб-сайте:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Вы можете загрузить K200-3.3 руководство пользователя по этой ссылке на сайте:
Https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
K200-3.3 + R502 operation отображает видео на Youtube:Https://youtu.be/1MGKMQTE2cM
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

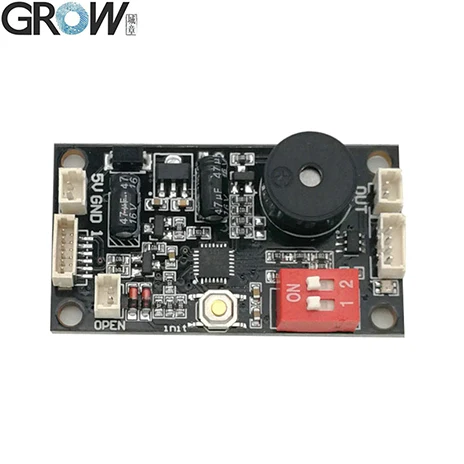

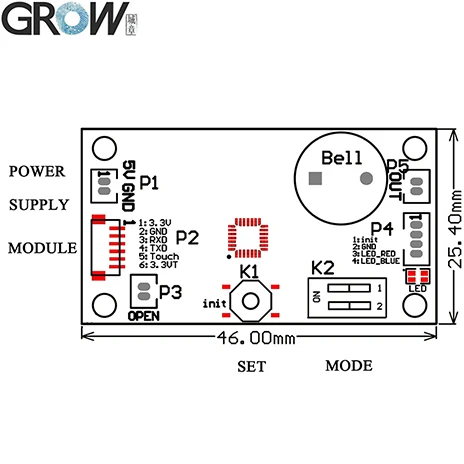

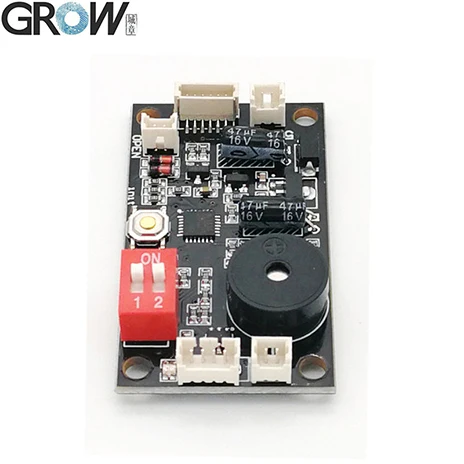

K200-3.3 плате схема
R502 отпечатков пальцев печатная плата модуля схема

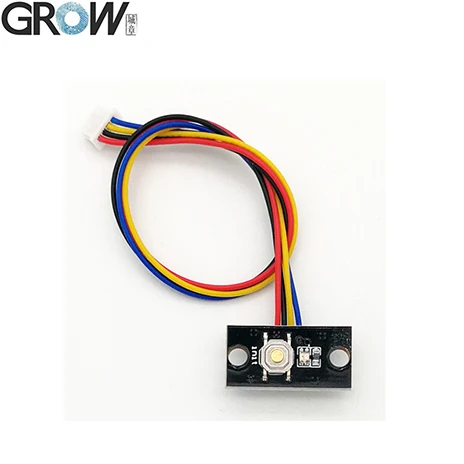

Схема монтажной платы с кнопкой установки
Если нужен другой модуль отпечатков пальцев, K200-3.3 можно использовать вместе с R503 модулем отпечатков пальцев
Https://www.aliexpress.com/item/33050269214.html?spm=a2g0o.detail.1000023.2.31b275b8Sha3I1&storeId=3625094
K200-3.3 + R502 operation отображает видео на Youtube:Https://youtu.be/1MGKMQTE2cM
Характеристики
- Бренд
- grow
- Номер модели
- K200-3.3+R502
- Power Supply
- 4*AA battery or DC5V
- Fingerprint capacity
- 120
- Standby mode current
- less than 5uA
- Output
- DC5--6V, 500mA
