Описание
· P1: Источник питания: DC10V--30V
· P2: выход: реле (макс. Ток: 10А)
· P3: модуль отпечатков пальцев MX 1,0-6 P (можно подключить R502, R502-A, R503)
· P4: модуль отпечатков пальцев MX 1,25-6 P (можно подключить R300, R301T, R302, R303, R303T, R305, R306, R307, R501)
· Ток в режиме ожидания: 6 мА (12 в пост. Тока)
· Емкость отпечатков пальцев: 300 шт.
1. Кнопка установки:
1,1 Пресс кнопку SET в ближайшее время, система в Регистре состояние и индикатор светильник быстро мигать, Пресс в два раза для каждого отпечатков пальцев, устойчивое к отпечаткам пальцев регистрации успешными в тех случаях, когда слушания музыки.Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; если нет необходимости добавить отпечаток пальца больше, ожидание 8 секунд. (емкость отпечатка пальца составляет 100 штук при нажатии кнопки SET, зарегистрированные отпечатки пальцев сохранены в базе данных 01)
1,2 при возврате к заводскому умолчанию нажмите кнопку SET, пока не услышите «Di» длинный звуковой сигнал иМузыка, означает, что операция инициализации успешно
2. Пульт дистанционного управления:
2,1 красный индикатор освещенный означает в программировании заявлено, музыка означает работу успешно, пароль по умолчанию: 123456, пароль Длина: 6 чисел
2,2 изменить пароль: нажмите * пароль * 1 * Новый пароль * новый пароль #
2,3 регистрации отпечатков пальцев: нажмите * пароль * 2 * DD #, DD от 00 до 02 (00,01 и 02 см. Три различных базы данных отпечатков пальцев), в каждой базе данных можно хранить 100 отпечатков пальцев; выход отпечатка пальца в состоянии регистрации, когда нажмите * кнопку или ждем 10 s.
2,4. Пустой отпечаток пальца: нажмите * пароль * 3 * пароль #
2,5. Управление режим работы:
Нажмите * пароль * 4*00 # модуль отпечатков пальцев Сенсорная Функция ожидания вкл
Нажмите * пароль * 4*01 # модуль отпечатков пальцев Сенсорный режим ожидания выключен (обычно в режиме включения)
2,6. Время задержки для реле закрытия: нажмите * пароль * 5 * SS #; SS от 00 до 20, SS означает время закрытия реле (от 0,5 с до 20 с), например: 00 означает 0,5 с, 20 означает 20 с; время по умолчанию 5 с.
2,7. Удалить отпечаток пальца: нажмите * пароль * 6 * DD #, DD с 00 до 02 (00,01 и 02 см. Три различных базы данных отпечатков пальцев).
2,8. PasswordUsing: нажмите * пароль и реле закрыто, нажмите # и реле открылось.
3 FunctionSet:
При выборе 2 время закрытия реле 5S после пропуска отпечатка пальца (5S-это время по умолчанию, и его можно регулировать с помощью пульта дистанционного управления);
При выборе 1 реле закрыто, когда пройден отпечаток пальца, реле будет открываться при снятии пальца.

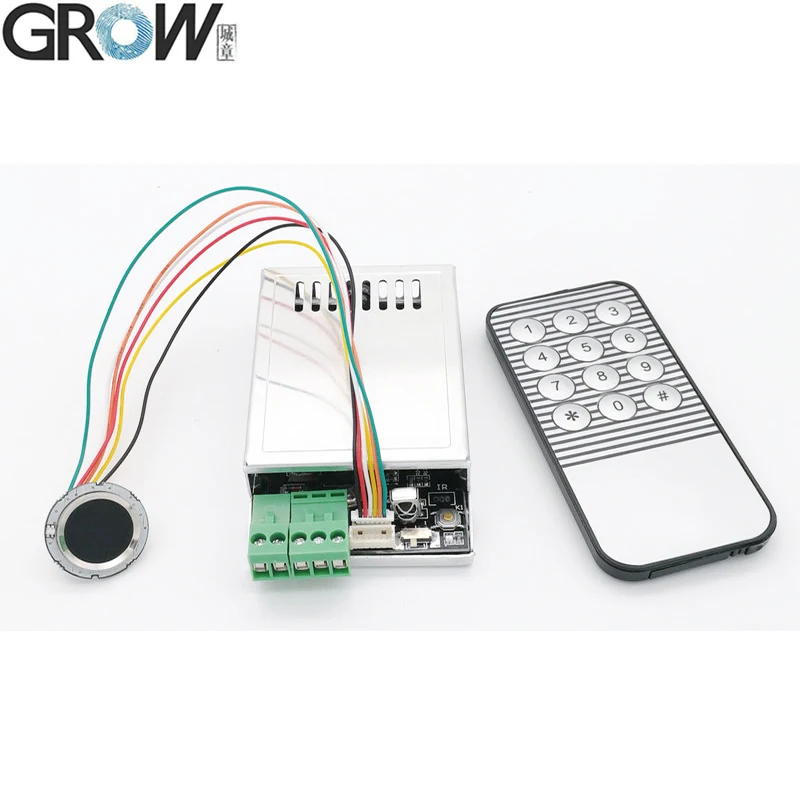

K216 можно использовать вместе с R300, R301T, R302, R303, R303T, R305, R306, R307, R501, R502, R502-A, R503 модуль отпечатков пальцев
| Модель | R502 |
| Тип | Емкостный сенсорный модуль сканирования отпечатка пальцев |
| Интерфейс | UART (ttl) |
| Разрешение | 508 Точек на дюйм |
| Напряжение | DC 3,3 V |
| Отпечатков пальцев Ёмкость | 200 |
| Зондирования массив | 192*192 пикселей |
| Рабочий ток | 18mA |
| Ток холостого хода | Стандартное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2uA |
| Модуль сканирования отпечатка пальцев размер | Диаметр 22 (мм) |
| Эффективный сбор зона | Диаметр 15,5 (мм) |
| Разъем | MX1.0-6Pin |
| Светодиодный Цвет | Синий и красный |
| Сканирование Скорость | <0,2 во-вторых |
| Проверка Скорость | <0,3 во-вторых |
| Метод сопоставления | 1:1; 1: N |
| ФПП | ≤1% |
| Далеко | ≤0. 001% |
| Рабочая среда | -20C --- подача заявки на 60C |
| Рабочая влажность | 10-85% |
| Анти-статический Емкость | 15KV |
| При работе на истирание интенсивности | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps) |
·Обеспечить руководство пользователя
Вы можете скачать руководство пользователя R502 по этой ссылке на сайте:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Вы можете загрузить руководство пользователя K216 по этой ссылке на сайте:
Https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
R502
K216 плате схема
R502 отпечатков пальцев печатная плата модуля схема
K216 может использоваться вместе с R300 емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/store/product/GROW-K216-R300-Fingerprint-Recognition-Access-Control-System-R300-Capacitive-fingerprint-sensor/3625094_32999736700.html?spm=2114.12010611.8148356.3.12341908HOAnjR
K216 может использоваться вместе с R302 емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/store/product/GROW-K216-R302-Fingerprint-Recognition-Access-Control-System-R302-Capacitive-fingerprint-sensor/3625094_32864723517.html?spm=2114.12010608.0.0.7bb1563e8PK8c2
K216 может использоваться вместе с R303T емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/store/product/GROW-K216-R303T-Fingerprint-Recognition-Access-Control-System-R303T-Capacitive-fingerprint-sensor/3625094_32862740727.html?spm=2114.12010608.0.0.7bb1563er5Vj7y
K216 может использоваться вместе с R307 оптическим модулем отпечатков пальцев
Https://www.aliexpress.com/store/product/GROW-K216-Fingerprint-Recognition-Access-Control-System-R307-Optical-fingerprint-sensor/3625094_32856944260.html?spm=2114.12010608.0.0.7bb1563eN6sVxc
K216 может использоваться вместе с R501 емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/store/product/GROW-K216-R501-Fingerprint-Recognition-Access-Control-System-R501-Capacitive-fingerprint-sensor/3625094_33002795778.html?spm=2114.12010611.8148356.5.12341908HuXbNz
Если нужна плата управления отпечатком пальца, R502-A можно использовать вместе с K216 платой управления отпечатком пальца
Https://www.aliexpress.com/item/4000260713089.html?spm=2114.12010611.8148356.3.61731908ilsLeo
K216 может использоваться вместе с R503 емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/item/33053010740.html?storeId=3625094&spm=2114.12010612.8148356.37.7bb026cf9c5XmV
