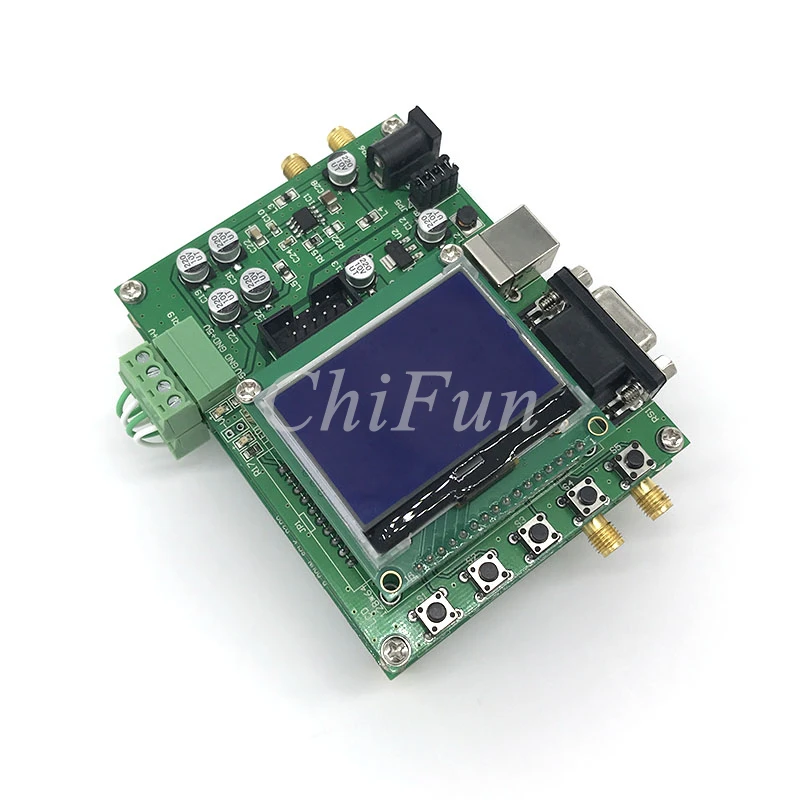

AD9959 модуль+ усилитель четырехканальный DDS модуль STM32F103 источник сигнала обучающий модуль V3

Описание

AD9958/59 lcd DDS

Список продуктов:

1AD9959 модель + усилитель * 1

2STM32 макетная плата + lcd * 1

3USB линия * 1

Модуль Особенности

1, AD9959 модуль является старшим инженером для сборки, PCB внешний вид красивый, разумная компоновка и дизайн, используемые материалы изысканный;
2, AD9959 представляет собой два/четыре канала Независимый выходной канала, Выходная частота: 1Hz-200 МГц, фазы Разрешение: 1 градусов, амплитуда разрешение 1/1024, теперь существует точность управления контроллера, сам модуль производительности выше, чем вышеуказанные параметры, но для изменения программы для достижения;
3, Ater много перепроектировать и изменить плату, вы можете выдать 200 МГц красивый сигнал.
4, Te development board использует высокоскоростной 32 бит STM32F103 чип-контроль, технические характеристики программирования, лаконичный и простой для понимания, вы можете быстро овладевать управлением чипом AD9959.
5, макетная плата непосредственно с usb-питанием, проста в использовании;
6, поддержка последовательного управления или ключевой работы, может контролировать канал, частоту, амплитуду, фазу;
7, Модульное управление, модуль AD9958/59 и плата управления независимы, легко использовать другой контроллер управления;
8, модуль AD9959, выходная часть: три дорожных прямых выхода, весь путь с сигнальным трансформатором (поддержка печатной платы, но выход по умолчанию непосредственно, необходимость выхода трансформатора, свяжитесь с продавцом);

Модуль измерения сигнала:

10 МГц

100 МГц

150 МГц

200 МГц

Модуль Применение:

1, локальный осциллятор;

2, испытательное оборудование;
3, синхронные часы и Высокочастотный источник сигнала;
4, модуль обучения AD9959;

Модуль датчика топлива внешней антенны GSM GPS рабочие параметры:

1, управление через USB (5 В питания),
2, выходная частота 0---200 м, разрешение 1 Гц;
3, диапазон выхода 0-500mVPP1M высокое сопротивление,
4, независимая фазовая регулировка, 1 градусное разрешение тонкой фазы

Введение функции чипа AD9959:
