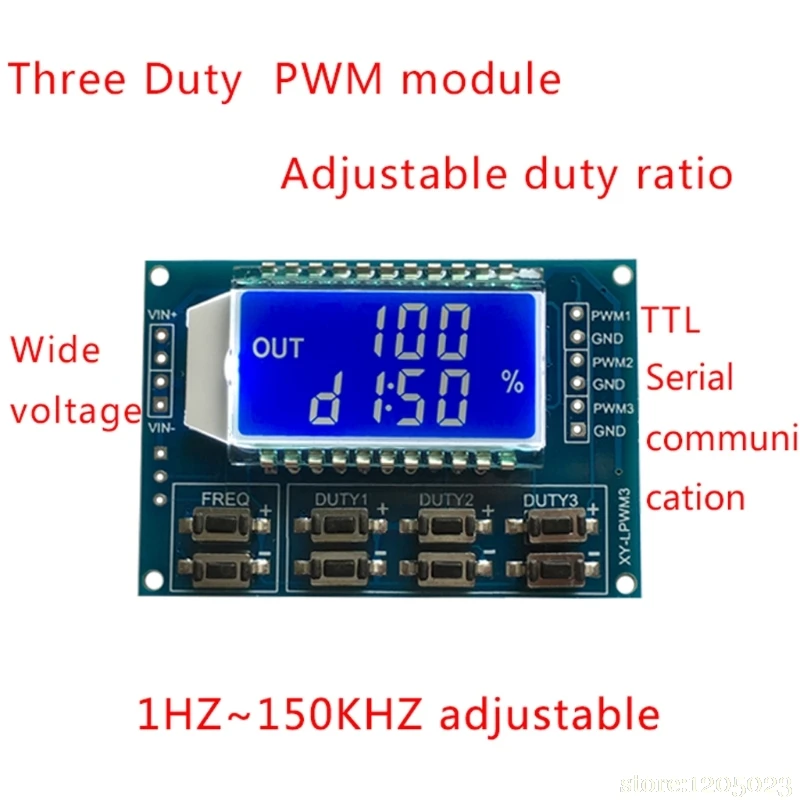

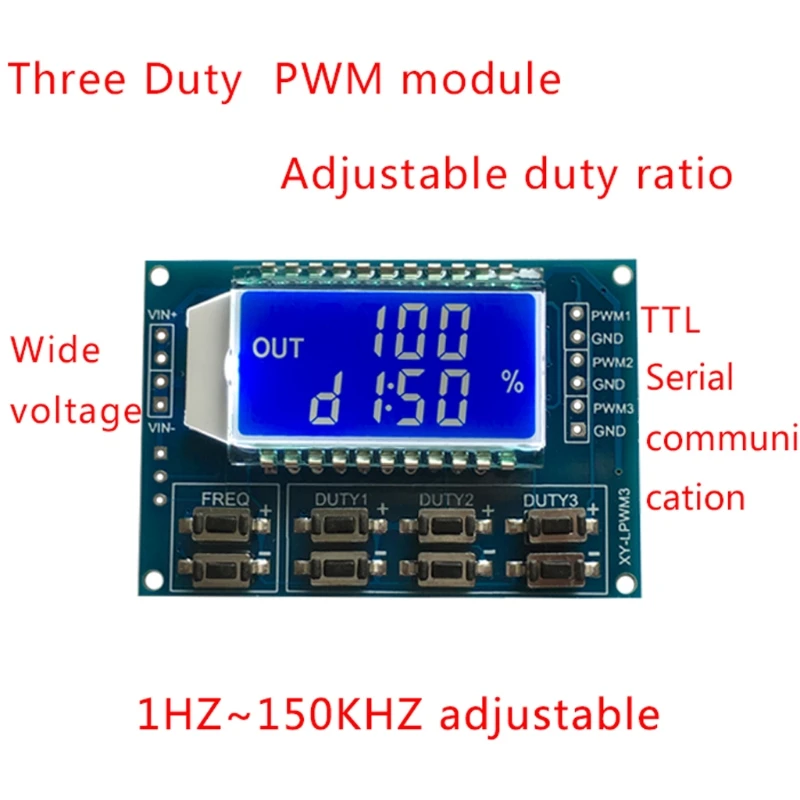

Генератор сигналов PWM частота импульсов рабочий цикл регулируемый дисплей модуля LCD 1Hz-150 Khz 3,3 V-30 V PWM плата Модуль гибкий кабель

Описание

Поддержка серийный операции

Широкий диапазон частот, высокая точность

ЖК-дисплей может отображать частоту и нагрузку datio, легко оптировать

Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательное, коэффициент заполнения могут регулироваться независимо, подходит для большинства случаев

Технические характеристики:

1. Операционная voltage3.3 ~ 30 V;

2. Частота range1Hz ~ 150 кГц;

3. Точность частоты: в каждом диапазоне точности составляет около 2%

4. емкость нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА

5. Выходная Амплитуда: PWM амплитуда и напряжение питания равное

6. Температура окружающей среды:-20 ~ + 70 °

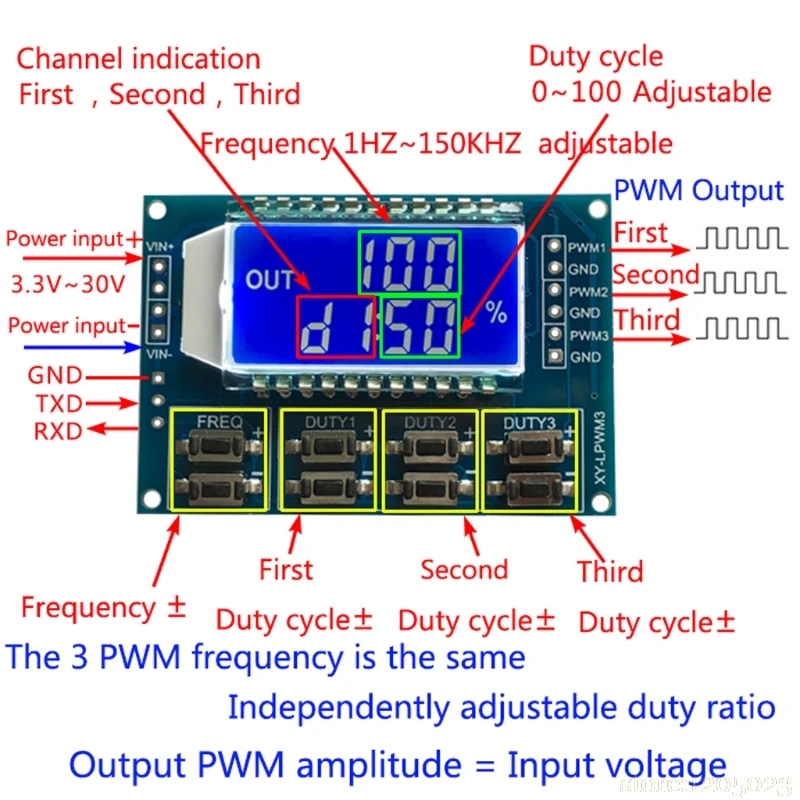

1).Описание модуля

Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность можно отрегулировать самостоятельно

Частота делится на четыре области, автоматическое переключение:

1. XXX (без десятичной точки): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц;

2. X. XX (десятичное число в сотне): шаговый блок 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц;

3. X. XX (десятичное число находится на месте десятков): шаговый блок 0,1 кГц, диапазон: 10,0 кГц ~ 99,9 кГц;

4. X.X.X (десятичное число в одном месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;

Например, отображение частоты: 100 представляет собой Пульс 100 Гц;

1,01 представляет собой Пульс 1,01 кГц;

54,1 представляет собой Пульс 54,1 кГц

1.2.4 представляет собой Пульс 124 Гц

Стоимость ассортимент dutyfactor: 0 ~ 100%, 100% представлена A0 %.

Все параметры могут быть автоматически сохранены в случае отключения питания.

2).Параметр настройки

Модуль имеет 8 самостоятельных клавиш, используется для установки частоты и коэффициента службы, поддерживает короткое нажатие (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически сохранить, потеря питания.

3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, можно использовать как простое несколько дорожное сканирование.

3).Область применения:

1. Используйте d в качестве генератора сигнала квадратной волны для генерирования сигнала квадратной волны для разработки и использования экспериментов

2. Используется для генерирования сигнала квадратной волны для управления водителем двигателя;

3. Генерация регулируемых импульсов для использования MCU;

4. генерировать Регулируемый пульс, контролировать связанные цепи (PWM скорость затемнения и другие приложения).

4).UART последовательный команды

Скорость передачи данных: 9600 bps длина данных: 8

Остановка биты: 1

Контрольные цифры: нет

Регулятор давления газа: Нет

1.Установите частоту PWM

«F101»: установленная частота 101 Гц (001 ~ 999)

«F1. 05»: установленная частота 1,05 кГц (1,00 ~ 9,99)

«F10. 5 ": Установите частоту 10,5 кГц (10,0 ~ 99,9)
