AD9959 Многоканальный усилитель с DDS модулем+ STM32F103 цветной сенсорный экран частота управления поворотный кодер+ модуль питания

Описание

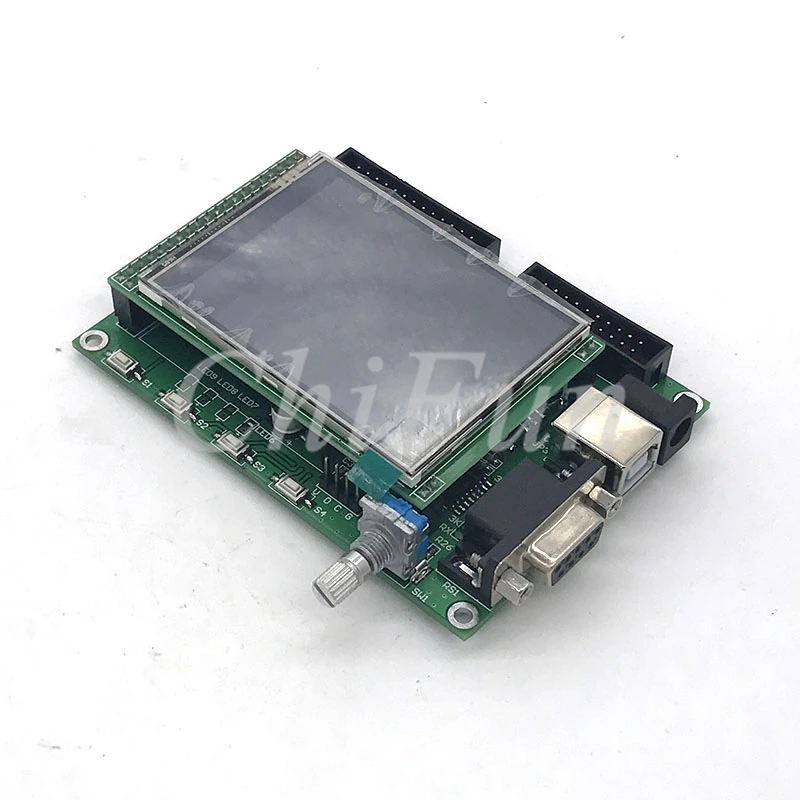

AD9959 Многоканальный усилитель с DDS модулем 200 МГц + STM32TFT цветной сенсорный

Датчик частоты управления экраном

Модуль Особенности:

1. AD9959 цветной модуль является старшим инженером для создания печатных плат, красивый внешний вид, разумная компоновка и дизайн, изысканный материал;

2.Макетная плата использует высокоскоростное 32 битное управление чипом STM32F103;

3.Кнопка поддержки и Поворотный энкодер для управления частотой, амплитудой и фазой;

4. Макетная плата может напрямую питаться от USB, проста в использовании;

5. Введение функции чипа AD9959

4 синхронизированных DDS каналов 500 MSPS Независимое управление частотой/фазой/амплитудой междуКаналы Совпадающие задержки для изменения частоты/фазы/амплитуды Отличная изоляция от канала к каналу (> 65 дБ) Линейная частота/фаза/амплитуда возможность подметания До 16 уровней частотной/фазовой/амплитудной модуляции(Выбор контактов) 4 встроенный 10-bit цифро-аналоговый преобразователь (цап) Индивидуально программируемый ЦАП полномасштабные Токи 0,12 Гц или более высокое разрешение настройки частоты 14-bit фазы офсетная печать Разрешение 10-битная амплитуда выходного сигнала удаление зубного камня разрешение Интерфейс последовательного ввода/вывода (SPI) с увеличенной пропускной способностью Программное обеспечение/аппаратное управление отключением питания Двойная Работа питания (ядро 1,8 V DDS/3,3 V последовательный ввод/вывод) Нескольких устройств USB синхронизация данных Выбор 4× до 20× REFCLK multiplier (PLL)

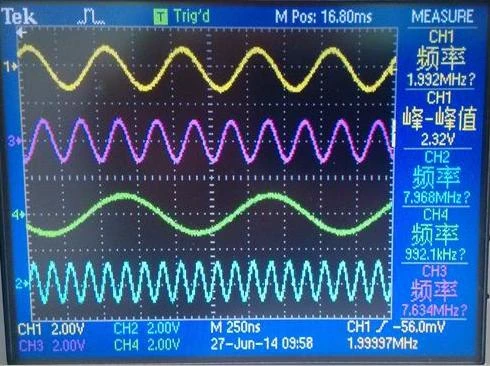

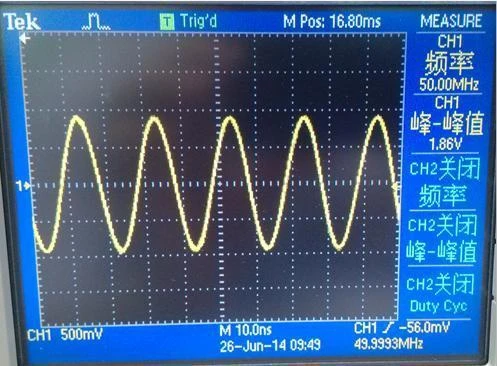

Модуль измерения сигнала:

AD9959 Многоканальный усилитель с DDS модулем+ STM32F103 цветной сенсорный экран частота управления поворотный кодер+ модуль питания

Модуль Применение:

1. ПрослушиваемДля освещения местных осциллятор;

2. Испытательное оборудование;

3. СерьёзныйИнхронные часы и Высокочастотный источник сигнала;

4. Модуль обучения AD9959;

Модуль датчика топлива внешней антенны GSM GPS рабочие параметры:

1. Управляется с помощью USB (мощность 5 В), AD9958/AD9959 модуль использует ± 5 В питания,Примечание: Из-за дисбаланса нагрузки с положительными и отрицательными клеммами, +-режим питания не может, это может привести к отрицательной клемме напряжения слишком высока;

2. Высокоскоростной операционный усилитель используется для парного выхода. После соответствия импедансу используется фильтр post 200 м;

3. Выходная частота 0---200 м, 0,12 Гц разрешение;

4. Выход диапазон 0-2VPP1M высокое сопротивление, 0--1VPP50 ou

Плоский диапазон: 0-100 м дБ

100 м-150 м1дб плоскость

Амплитуда может быть осуществлена с помощью верхнего компьютерного программного обеспечения, и величина 1024 Стадия является тонкой регулируемой;

5 независимая фазовая регулировка, разрешение тонкой фазы на 0,022 градусов, IQ и другие сигналы могут быть генерированы.

Список продуктов:

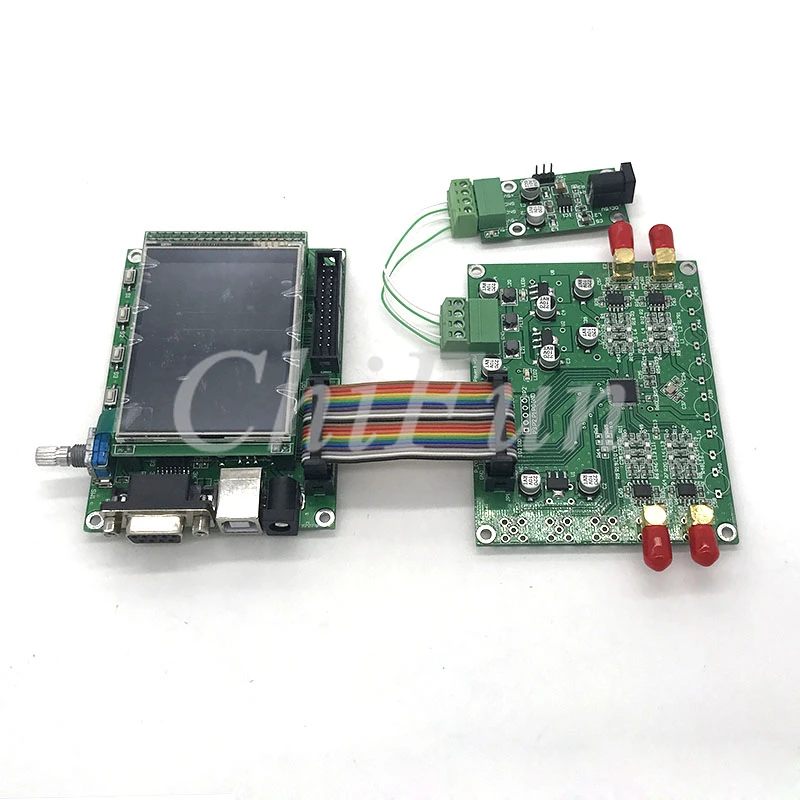

1. Модель AD9959 + усилитель * 1

2. Макетная плата TFT экрана * 1

3. USB линия * 1

4. Обмотка * 1

5. Положительный и отрицательный модуль питания * 1

6. предоставьте процедуры проекта STM32 (GUI is Library) (программа часто обновляется, но наши почтовые данные не будут обновляться каждый раз, поэтому Программа не обязательно является последней версией) + схема (PDF) + другая информация
