AD9959 4 канала 500 Мбит/с DDS генератора сигналов модуль ТРЕХФАЗНЫЙ источника сигнала STM32F103 V3 ПК программного обеспечения

Описание

AD9959 4 канала + плата управления + оригинал ПК программное обеспечение управления

Примечание: наш Оригинал ПК программное обеспечение разработано на основе зрения применения, более простой в использовании, чем официальный, теперь может осуществить многоканальную частоту, амплитуду, контроль фазы, и ASK, PSK, FSK 2 заказа, 4 заказа, 8 заказов, 16 функций модуляции заказа сильны, И для реализации линейного многомодового типа развертки (Ramp FSK) важно иметь функцию сохранения.

Список продуктов:

AD9959 модель * 1

Управление модуль * 1

Линия USB * 1

Обеспечить STM32 программы. Примечание: Это старая версия программы, не совместимая с последней версией программного обеспечения управления ПК, поэтому не используйте эту программа для замены платы MCU

Модуль Особенности:

1, AD9959: 4 канала, 500 Мбит/с, высокий 200 м синусоидальный выход;

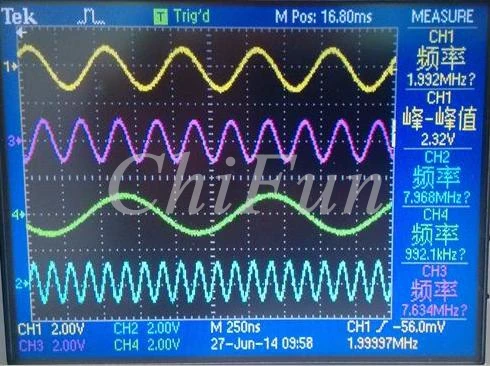

2, 4 канала независимая частота, амплитуда и фаза регулируемая;

3, 32 бит аккумулятор, разрешение частоты лучше 0,12 Гц, точность управления панели управления 1 Гц;

4, 14 бит фазы, фазы разрешение 0,022 градусов, контрольная панель фазы точность 1 градусов;

5, 10 бит амплитудный аппарат, амплитуда 1024, тонкий регулируемый;

6, 2 заказа, 4 заказа, 8 заказов, 16 заказов, ASK, PSK, FSK, мощная функция модуляции;

7, линейная частота, амплитуда и фазовая функция сдвига;

8, Независимый программируемый ЦАП выходной ток;

9, Высокая скорость SPI связь;

10, оригинал ПК программное обеспечение для управления, контрольная панель использует 32 бит микроконтроллеры: STM32F103 интерфейс имеет USB2.0 и последовательный порт; программное обеспечения для подключения к компьютеру и USB драйвер Поддержка любой версии операционной системы Windows;

11, модульная конструкция, вы можете использовать их собственный модуль управления;

12, обеспечить основной источник драйвера AD9959, очень прост в использовании и трансплантации к любому MCU:

Void AD9958_CSR (неподписанные char данные);

Void AD9958_FR1 (неподписанные длинные данные);

Void AD9958_FR2 (неподписанные int данные);

Void AD9958_CFR (неподписанные длинные данные);

Void AD9958_CFTW0 (неподписанные длинные данные);

Void AD9958_CPOW0 (неподписанные int данные);

Void AD9958_ACR (неподписанные длинные данные);

Void AD9958_LSRR (неподписанные int данные);

Void AD9958_RDW (неподписанные длинные данные);

Void AD9958_FDW (неподписанные длинные данные);

Void AD9958_CH_Word (неподписанные длинные данные, неподписанный индекс char);

Void AD9958_Init (void);

Модуль измерения сигнала:

AD9959 4 канала 500 Мбит/с DDS генератора сигналов модуль ТРЕХФАЗНЫЙ источника сигнала STM32F103 V3 ПК программного обеспечения

Модуль Применение:

1, местный осциллятор;
2, испытательное оборудование;
3, синхронные часы, высокий источник частотного сигнала;

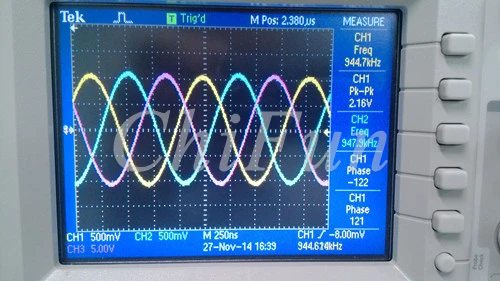

4, трехфазный источник сигнала (модуль AD9959);
5, AD9959 учебный модуль;

Модуль датчика топлива внешней антенны GSM GPS рабочие параметры:

1. Панель управления блоком питания: USB связи: USB к контрольная панель источника питания, внешнему источнику питания 5 V к AD9959 блок питания; RS232 коммуникации: внешнему источнику питания 5 V к AD9958/59 и контрольная панель источника питания;

2. Высокоскоростной операционный усилитель используется для пара выходов. После соответствия импеданса используется фильтр post 200 M;

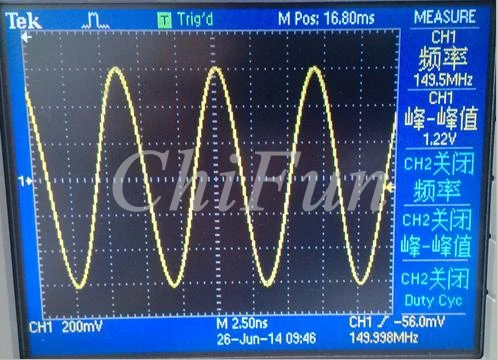

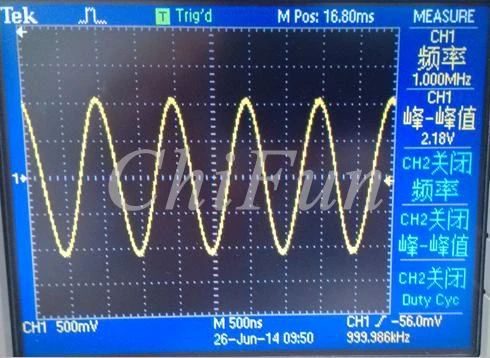

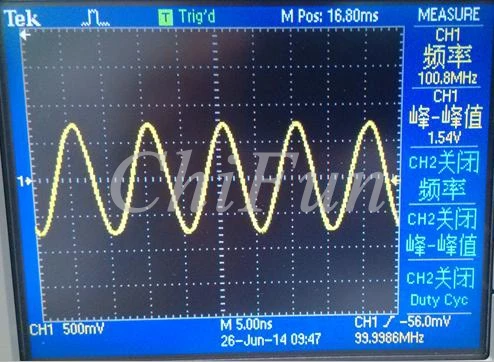

3. Выходная частота 0--200 м, разрешение 1 Гц;

4 выходной диапазон 0-2VPP1M высокое сопротивление, 0-1 vpp50 ou,

Плоский диапазон: 0-100 м 0,4 дБ

100 м --- подача заявки на 150M1dBЭто действительно плоский экран

Амплитуда может быть осуществлена с помощью верхней компьютерной программы, и масштаб сцены 1024 является тонкой регулировкой;

5. Независимая фаза регулировки, 1 градусное тонкое разрешение фазы, IQ и другие сигналы могут быть генерированы.
