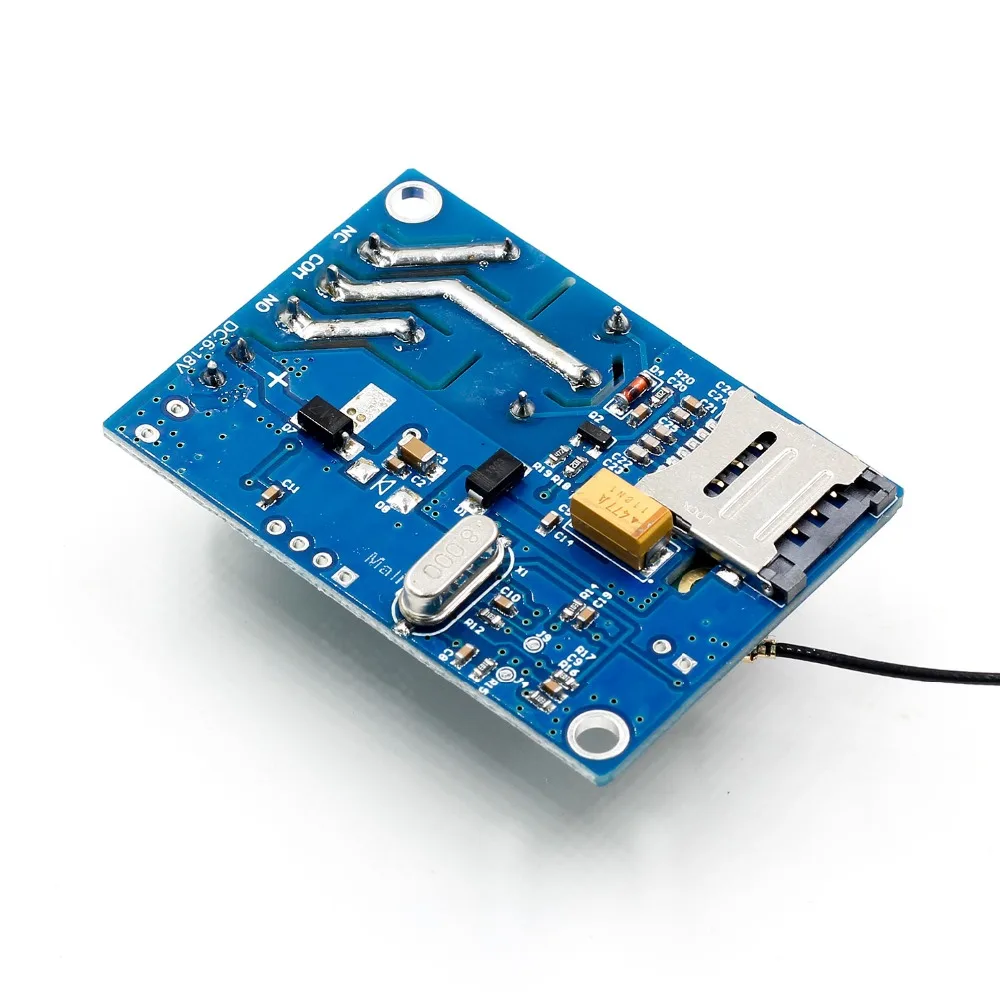

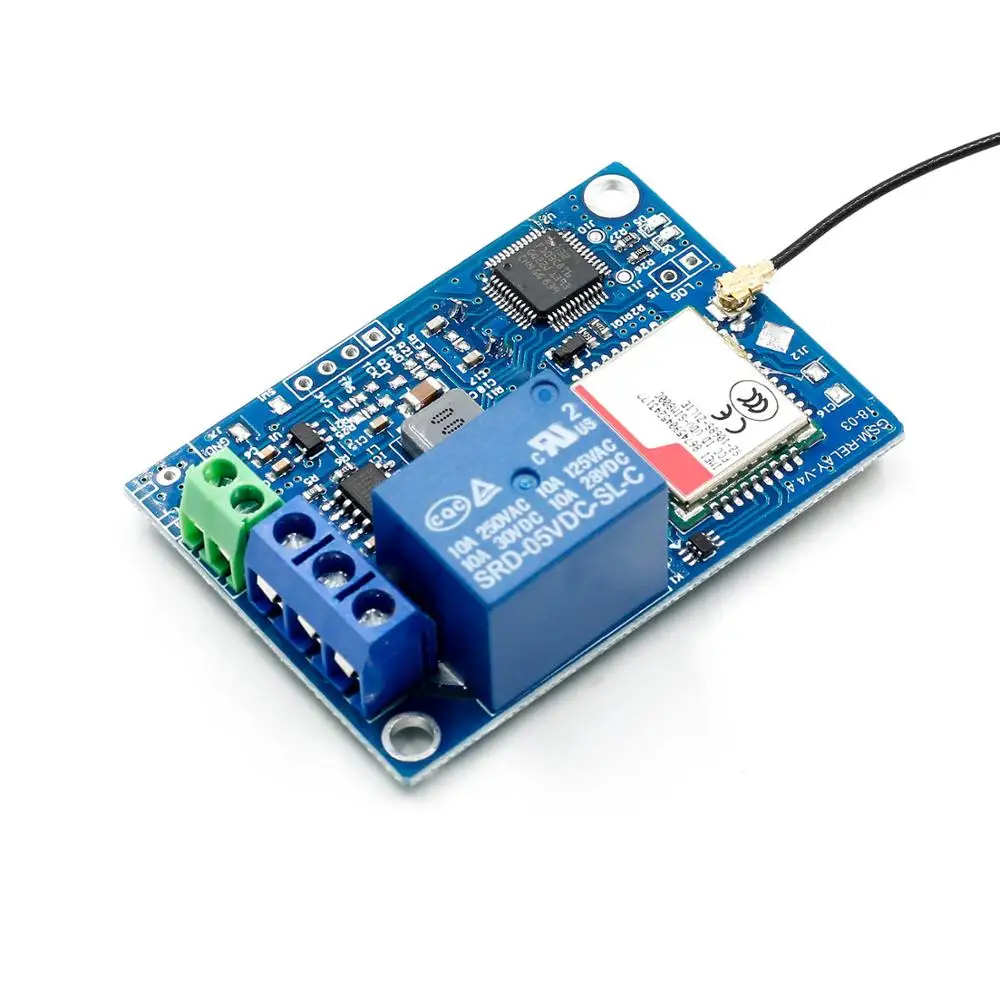

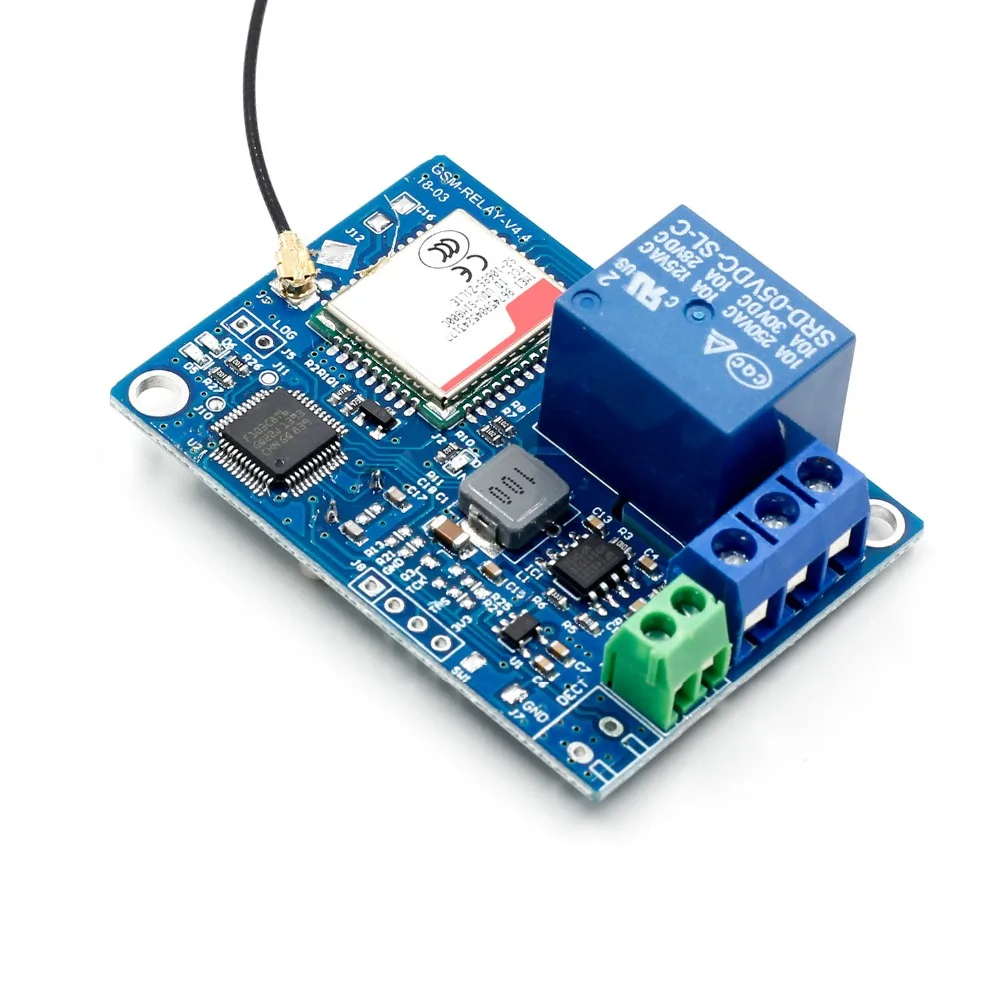

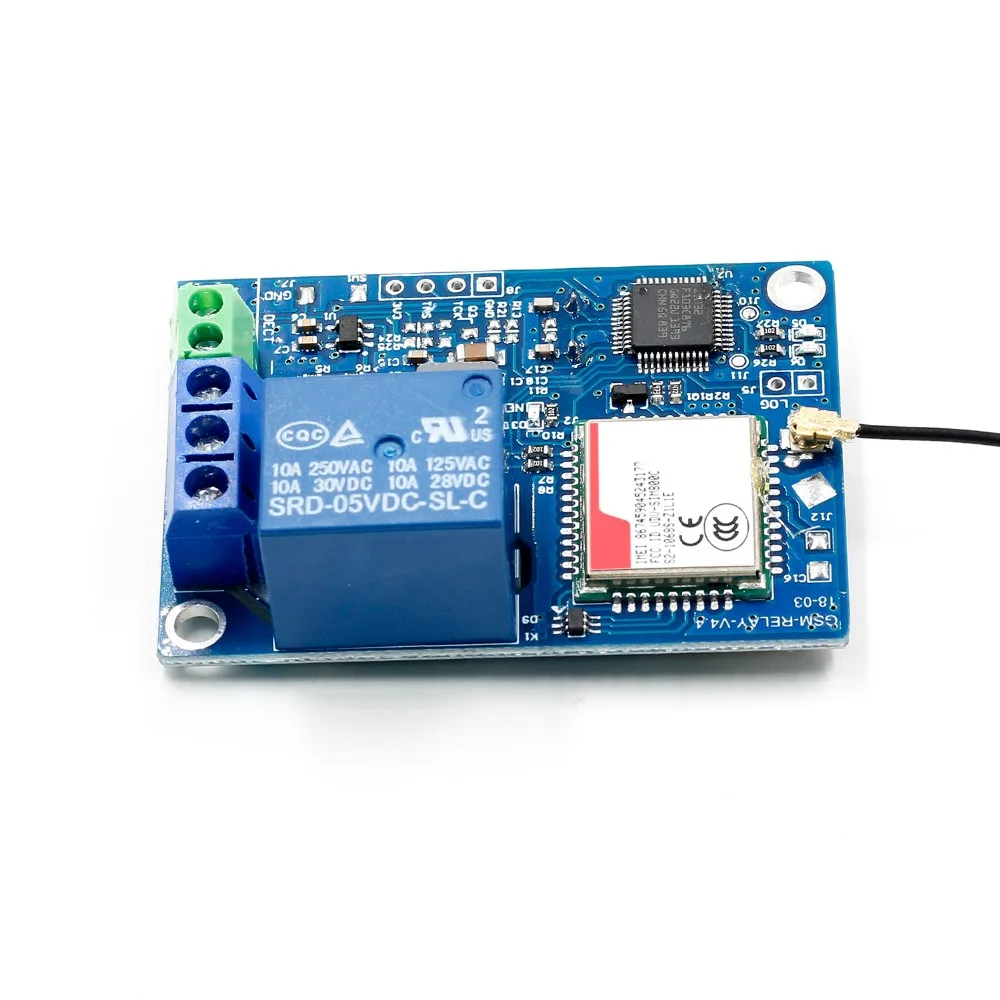

1 канальный релейный модуль SMS GSM переключатель дистанционного управления SIM800C STM32F103CBT6 для теплицы кислородный насос

Описание

Описание:

Напряжение: 6 V-18 V, при использовании 6 V Мощность питания, теперь требуется выше 1.5A

Релейный интерфейс: используя реле 250 в 10 а, вы можете непосредственно управлять большинством электрических приборов на рынке.

Гнездо для sim-карты: вставьте sim-карту, когда система выключена. (В китае, пожалуйста, используйте мобильную или Unicom карту).

Светодиодный интерфейс: есть три светодиодный свет под названием D3 D5 D6 (D5 находится рядом с отверстием для позиционирования, D6 должна быть близка к интерфейс антенны). Светодиодный индикатор состояния соответствует условиям работы оборудования следующим образом, каждый столбец-это одно состояние.

Конфигурация режима: формат: * код * $ 00000N $, N = 1, 2, 3, 4. если вы хотите установить работу этого контроллера в 1 режиме, отправьте SMS: * 123456*$000001 $. Устройство ответит, содержание: SYS Mode: 1 Set OK!

Команда:

Реле по команде: CMON, после удачной установки, устройство ответит SMS: On Set OK! Например, отправьте SMS: CMON. Статус реле будет сохранен.

Команда релейного выключения: CMOF, после удачной установки, устройство ответит, sms-содержание: Off Set OK! Отправьте SMS: CMOF. Статус реле будет сохранен.

Реле для только 1-2 второй команды: CMDD, после удачной установки, устройство ответит, sms-содержание: Dian Dong Set OK! Например, отправьте SMS: CMDD. Статус реле не будет сохранен.

Реле на 1-99 минут команда: CMSEONTIME (2 битное время), после удачной установки, устройство ответит, sms-содержание: on Set OK! Время ** мин! Диапазон времени составляет 1-99 минут. Если вы хотите контролировать реле в течение 1 минуты, отправьте SMS: CMSEONTIME01. Статус реле не будет сохранен.

Инструкция по запросу состояния системы: CMCH. Например, отправляет SMS: CMCH

Пульт дистанционного управления: вы можете управлять домашними устройствами, даже если вы находитесь в офисе.

Применение

Орошение на фермах/теплица/серверная комната/кормление домашних животных/кислородный насос/рольставни

Примечание:

1 2 3 режим-это режим телефона, вы не можете использовать команду CHCH CMON CMOF, вам нужно установить 4 режима, 4 режима-режим сообщения, отправьте SMS: * 123456*$000004 $ для установки платы на 4 режима, вы можете использовать ниже команду

Посылка включает в себя:

1 шт. 1 канальный релейный модуль с GSM антенной

При помощи sms-команд инструкцияS:

Авторизованного номера, комплект:Формат: * код * # авторизованный номер #, после успешно установки устройство ответит. Например, если системный код 123456, и вы хотите установить авторизованный номер 18846919911, отправьте: * 123456*#18846919911 #. Устройство ответит: SYS Number: 18846919911 Set OK.

Код:Формат изображения: * 6 старых кодов ** 6 новых кодов *. После завершения установки устройство ответит. Например, если код системы 123456, вы хотите изменить новый код 666666, отправьте SMS: * 123456 ** 666666 *.

Реле вкл. Или выкл. Набор команд:Формат: * код * @XТекст команды @. Если вы хотите установить реле по команде,X= N (n); если настроена команда,X= F (f). Максимальный размер команды равен 10. Например, если вы хотите изменить реле по команде CHONLED, отправьте SMS: * 123456 * @ NCHONLED @.

Режим:Формат: * код * $ 00000N $, N = 1, 2, 3, 4, 5. если вы хотите установить работу этого контроллера в 1 режиме, отправьте SMS: * 123456*$000001 $. Устройство ответит: SYS Mode: 1 Set OK! Вышеуказанная конфигурация будет сохранена в устройстве.

Реле контроля команда:

Режим 1(Контроль вызова): когда реле выключено, пользователь может услышать 3 кольца звонка, и реле будет включено; когда реле включено, пользователь может услышать 2 кольца звонка, и реле будет выключено; состояние реле будет сохранено.

Режим 2(Контроль вызова): когда устройство получает этот вызов, реле будет в состоянии вкл. Когда этот вызов отключен, реле будет в состоянии выключения. Состояние реле не будет сохранено.

Режим 3(Контроль вызова): когда устройство получает этот вызов, реле будет включено for1-2 секунду, состояние реле не будет сохранено.

Режим 5(Контроль вызова): когда вызов подключен, нажмите кнопку 1 мобильного телефона, реле будет включено, и нажмите кнопку 5, реле будет выключено.

Режим 4(Контроль SMS):

Реле управления:CMON (или вы установите); реле выключено: CMOF (или вы установите);

Реле включено только 1-2 секунды:Cmdd,Реле на 1-99 минут:CMSEONTIME ** (**-2 битное время);Реле на 1-99 часов:CMSEONHOUR ** (** 2 битное время);Инструкция по запросу состояния системы:Cmch.

По умолчанию: Релейная команда: CMON; релейная команда: CMOF; режим работы системы: 4; код: 123456 1 канальный релейный модуль SMS GSM переключатель дистанционного управления SIM800C STM32F103CBT6 для теплицы кислородный насос
