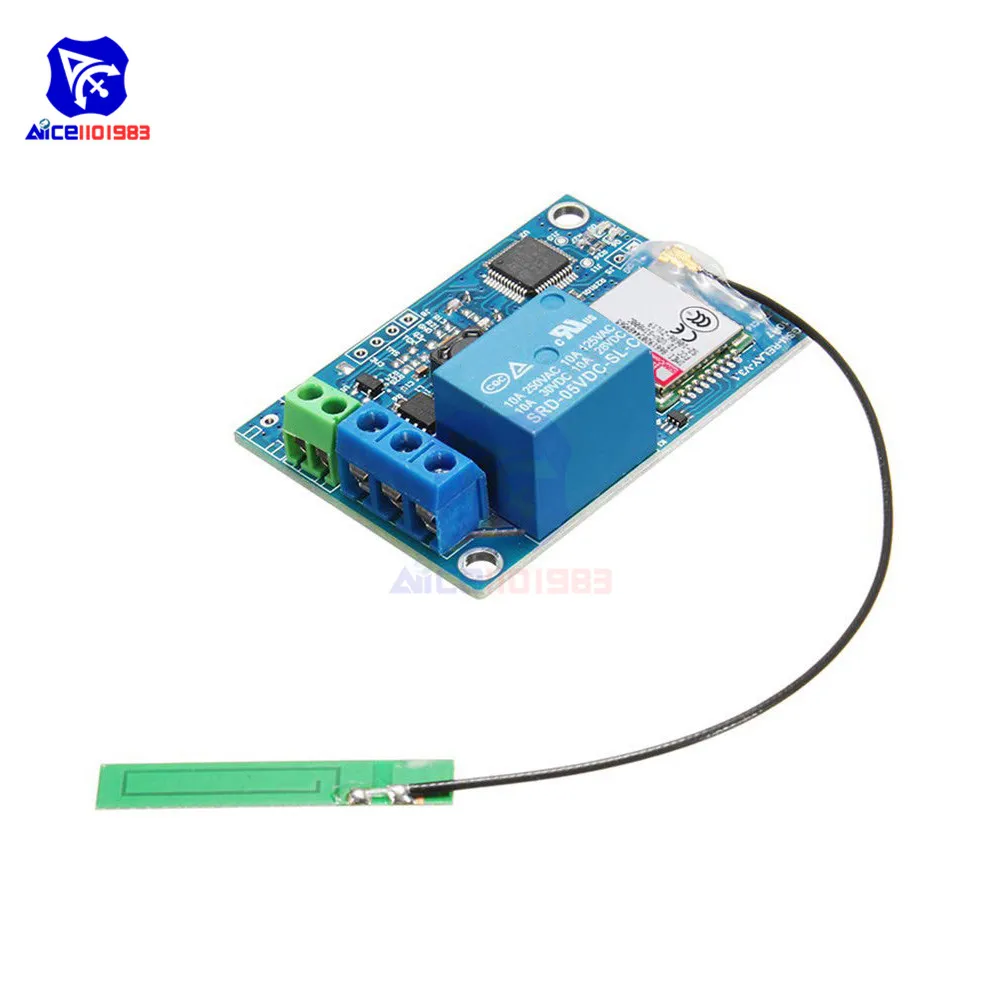

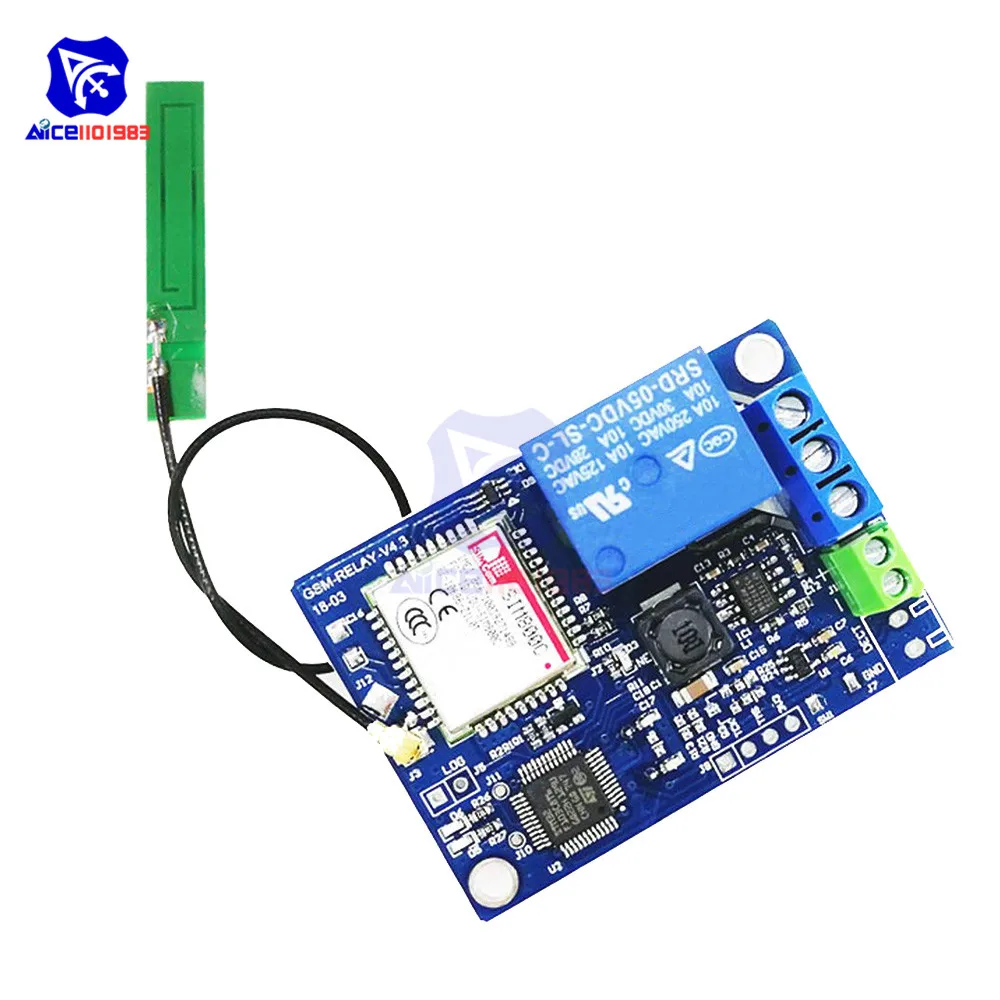

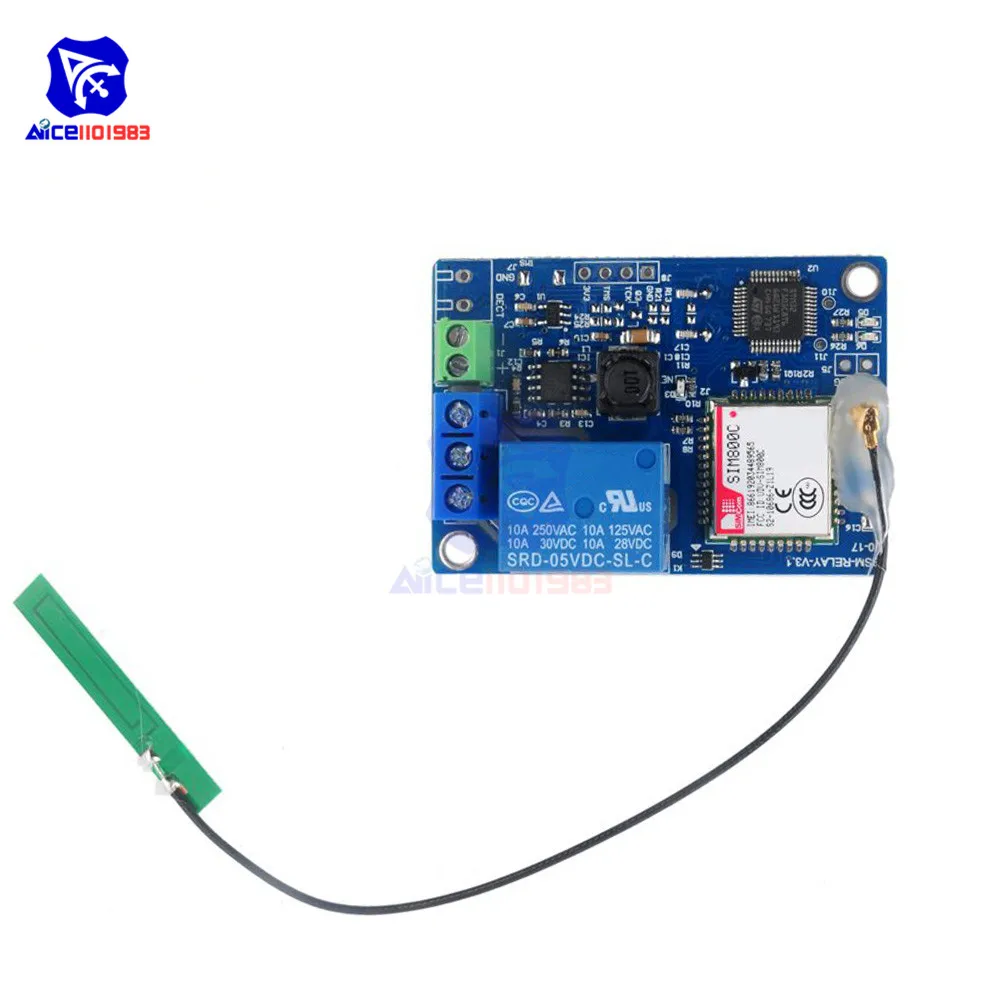

1 канал GSM SIM800C релейный модуль SIM800C STM32F103CBT6 антенна 2G сеть для Arduino умный дом SMS GSM переключатель дистанционного управления

Описание

Описание:Документа по ссылке: https://www.sendspace.com/file/bvxjrzНапряжение: 6 V-18 V, при использовании 6 V Мощность питания, теперь требуется выше 1.5A.Релейный интерфейс: используя реле 250 в 10 а, вы можете непосредственно управлять большинством электрических приборов на рынке.Гнездо для sim-карты: вставьте sim-карту, когда система выключена. (В китае, пожалуйста, используйте мобильную или Unicom карту).Светодиодный интерфейс: есть три светодиодный свет под названием D3 D5 D6 (D5 находится рядом с отверстием для позиционирования, D6 должна быть близка к интерфейс антенны). Светодиодный индикатор состояния соответствует условиям работы оборудования следующим образом, каждый столбец-это одно состояние.Конфигурация режима: формат: * код * $ 00000N $, N = 1, 2, 3, 4. если вы хотите установить работу этого контроллера в 1 режиме, отправьте SMS: * 123456*$000001 $. Устройство ответит, содержание: SYS Mode: 1 Set OK!Примечание: 1 2 3 режим-это режим телефона, вы не можете использовать команду CHCH CMON CMOF, вам нужно установить 4 режима, 4 режима-режим сообщения, отправьте SMS: * 123456*$000004 $ для установки платы на 4 режима, вы можете использовать ниже команду.Команда:Реле по команде: CMON, после удачной установки, устройство ответит SMS: On Set OK! Например, отправьте SMS: CMON. Статус реле будет сохранен.Команда релейного выключения: CMOF, после удачной установки, устройство ответит, sms-содержание: Off Set OK! Отправьте SMS: CMOF. Статус реле будет сохранен.Реле для только 1-2 второй команды: CMDD, после удачной установки, устройство ответит, sms-содержание: Dian Dong Set OK! Например, отправьте SMS: CMDD. Статус реле не будет сохранен.Реле на 1-99 минут команда: CMSEONTIME (2 битное время), после удачной установки, устройство ответит, sms-содержание: on Set OK! Время ** мин! Диапазон времени составляет 1-99 минут. Если вы хотите контролировать реле в течение 1 минуты, отправьте SMS: CMSEONTIME01. Статус реле не будет сохранен.Инструкция по запросу состояния системы: CMCH. Например, отправляет SMS: CMCHПульт дистанционного управления: вы можете управлять домашними устройствами, даже если вы находитесь в офисе.Посылка включает в себя:1*1 канал GSM SIM800C с антенной релейный модуль для умного дома
