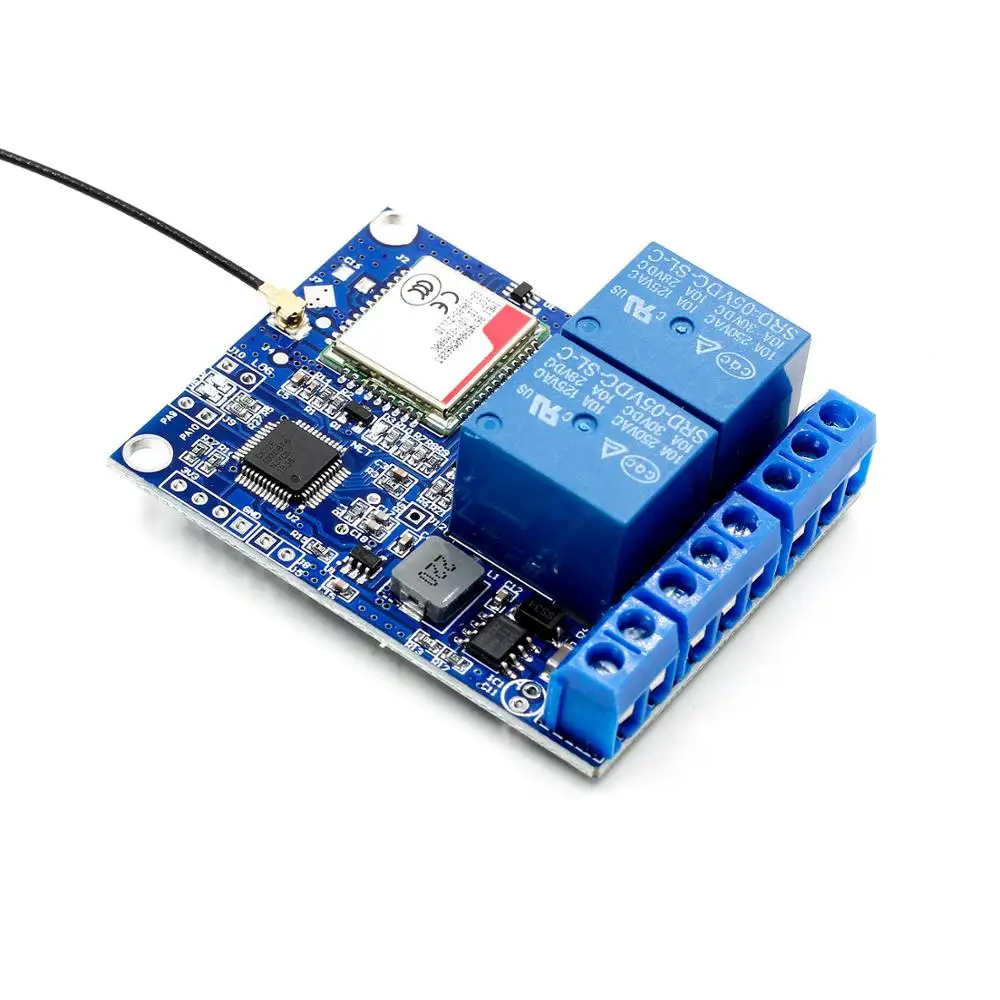

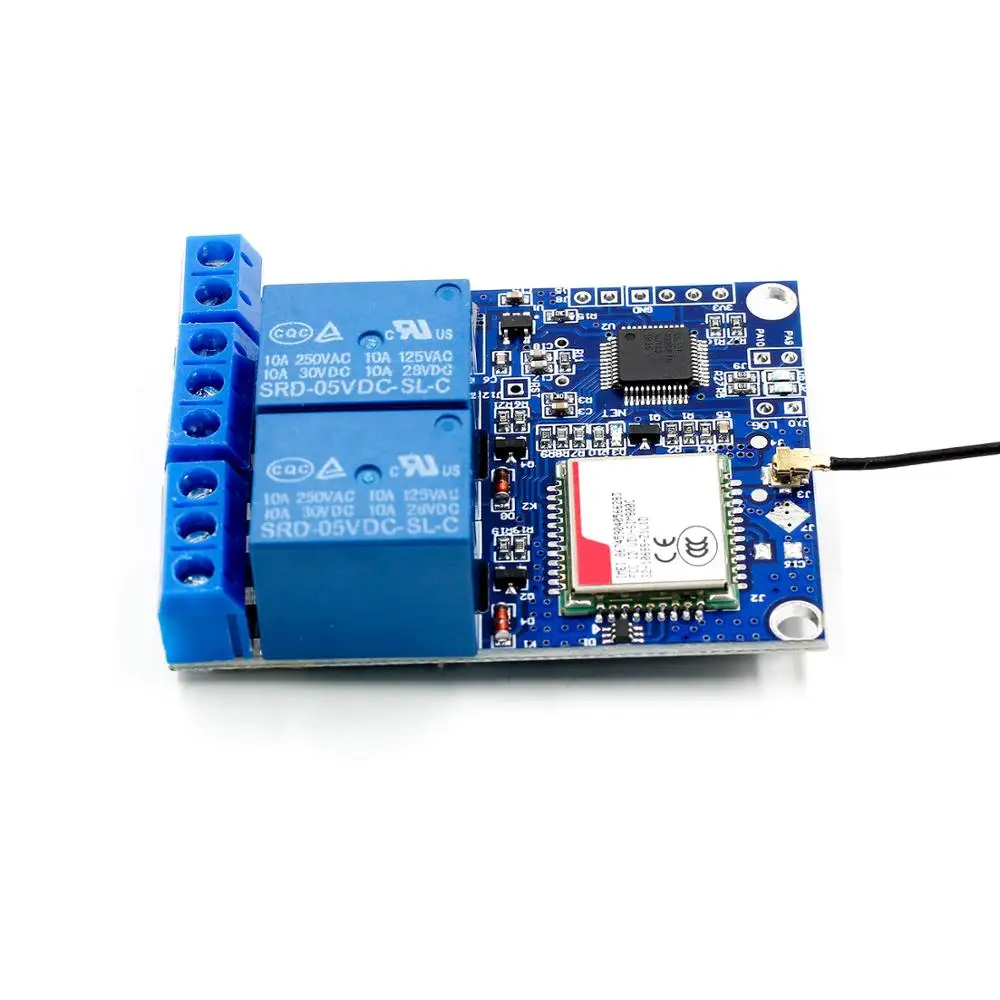

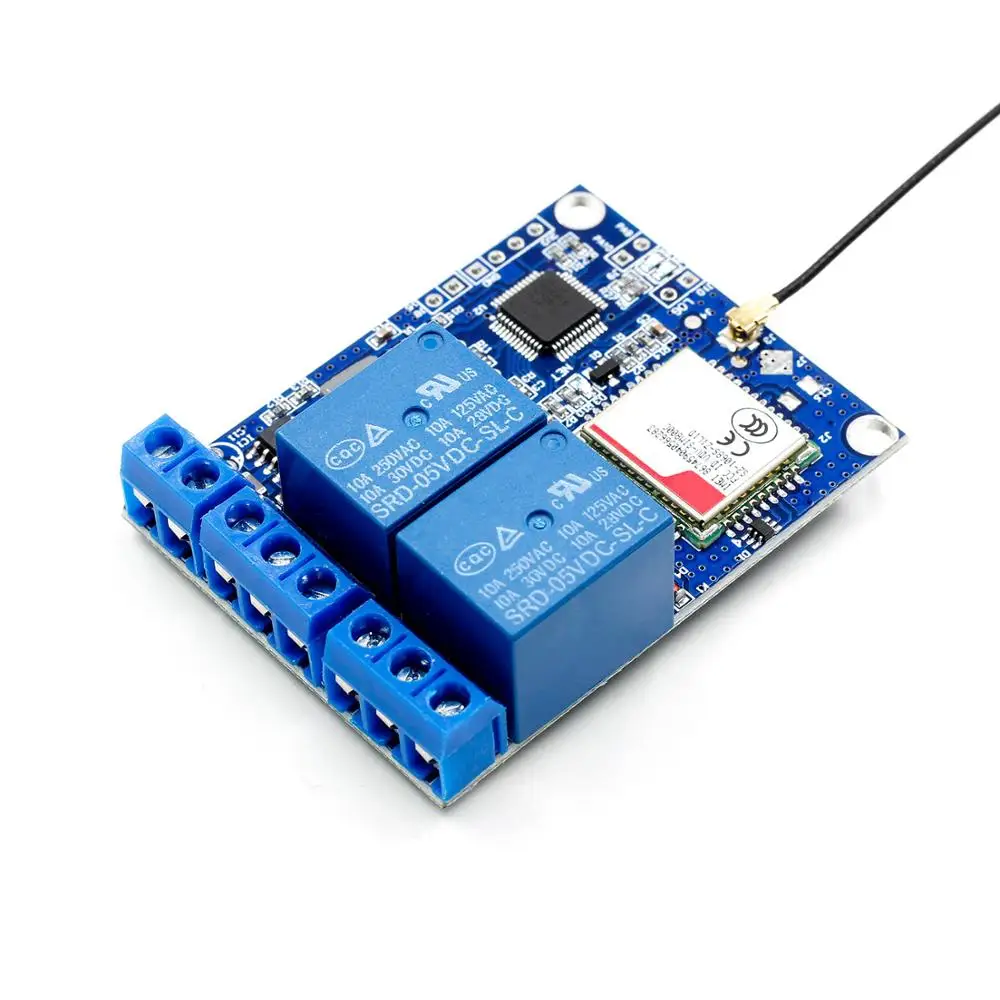

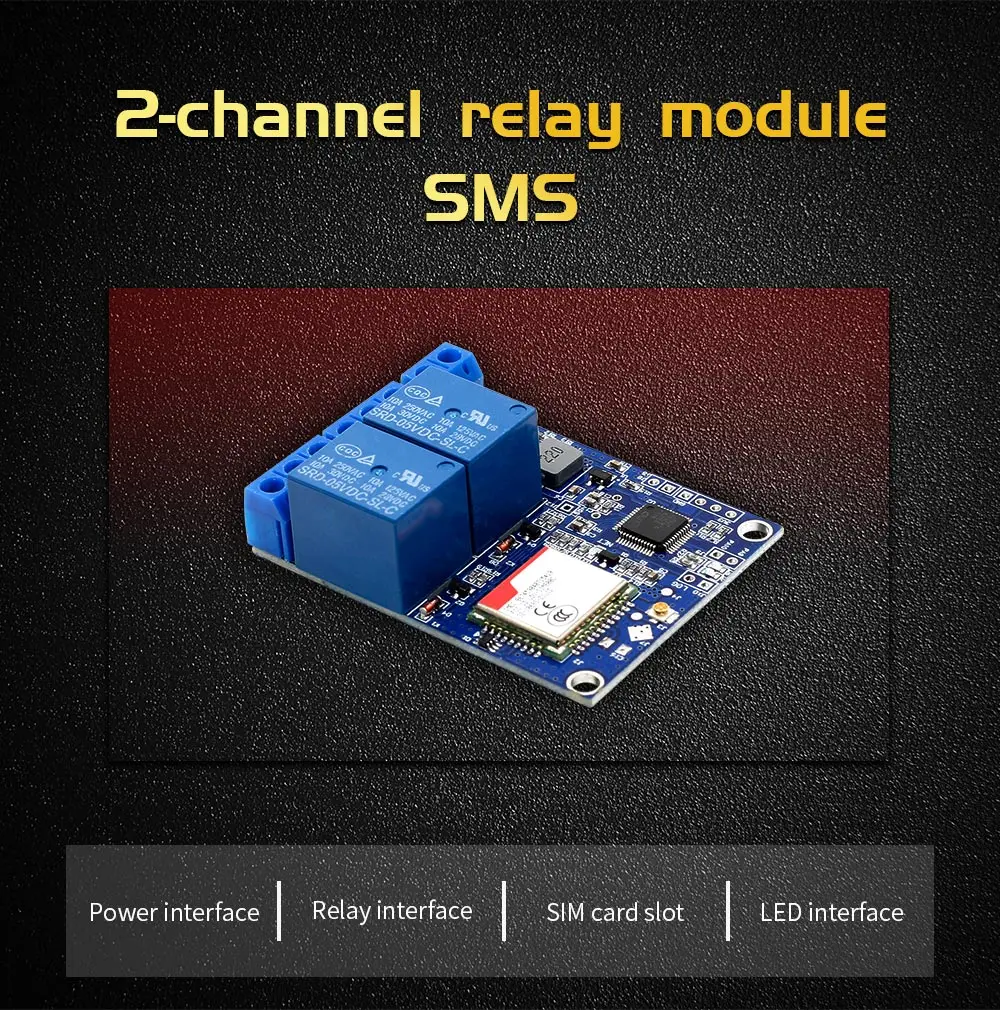

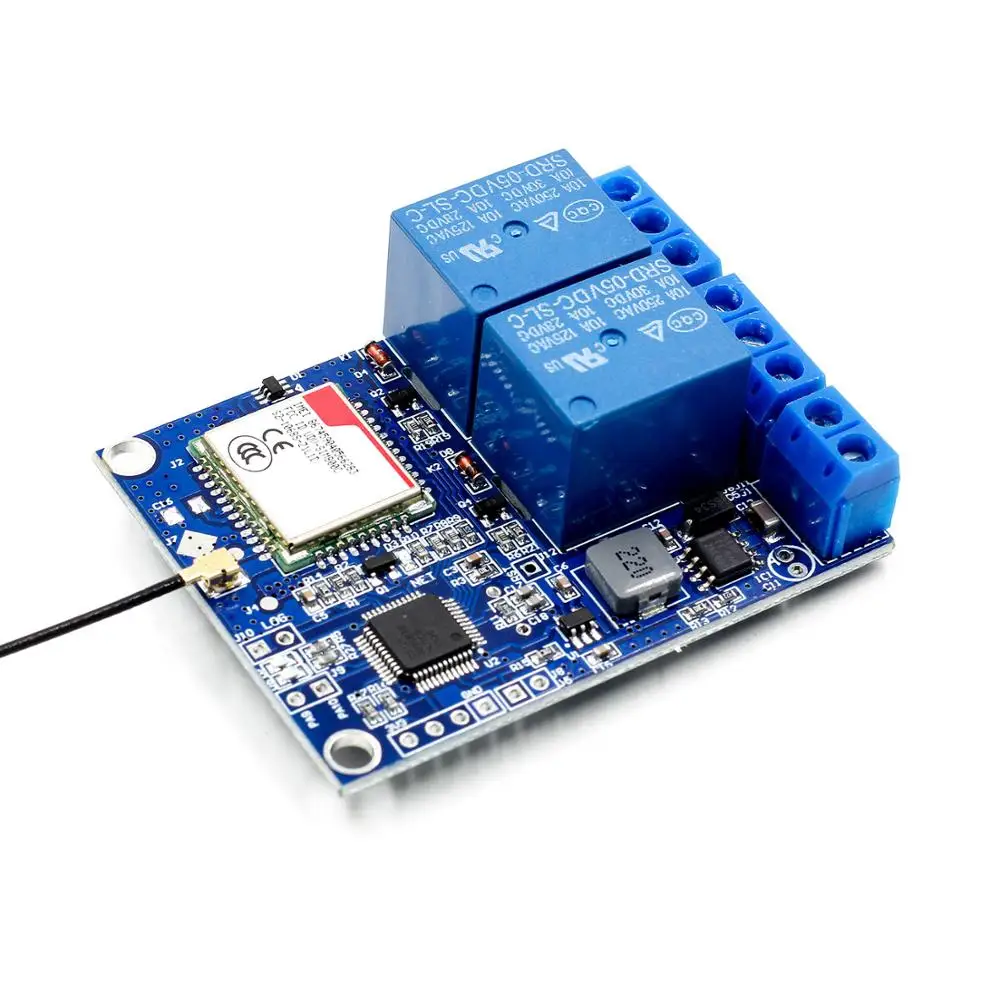

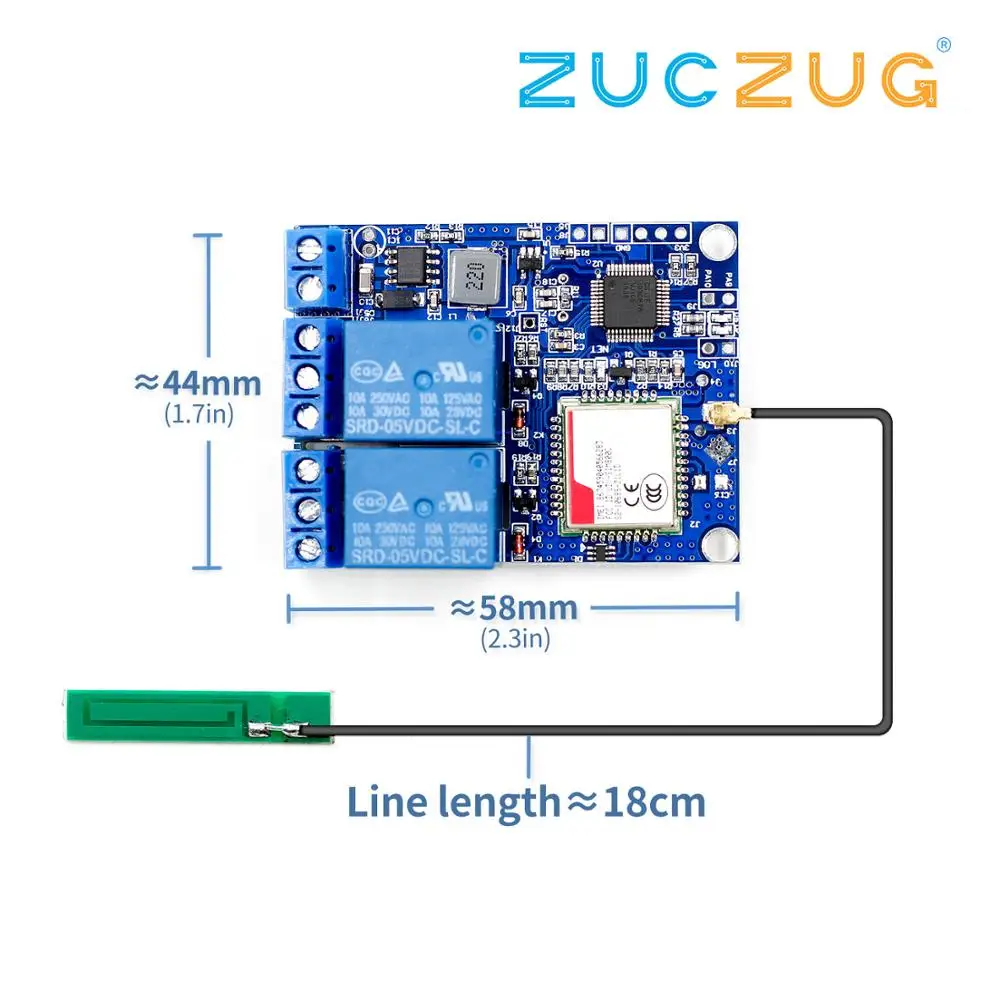

2 канальный релейный модуль SMS GSM удаленный Управление переключатель SIM800C STM32F103C8T6 для парника кислородный насос

Описание:

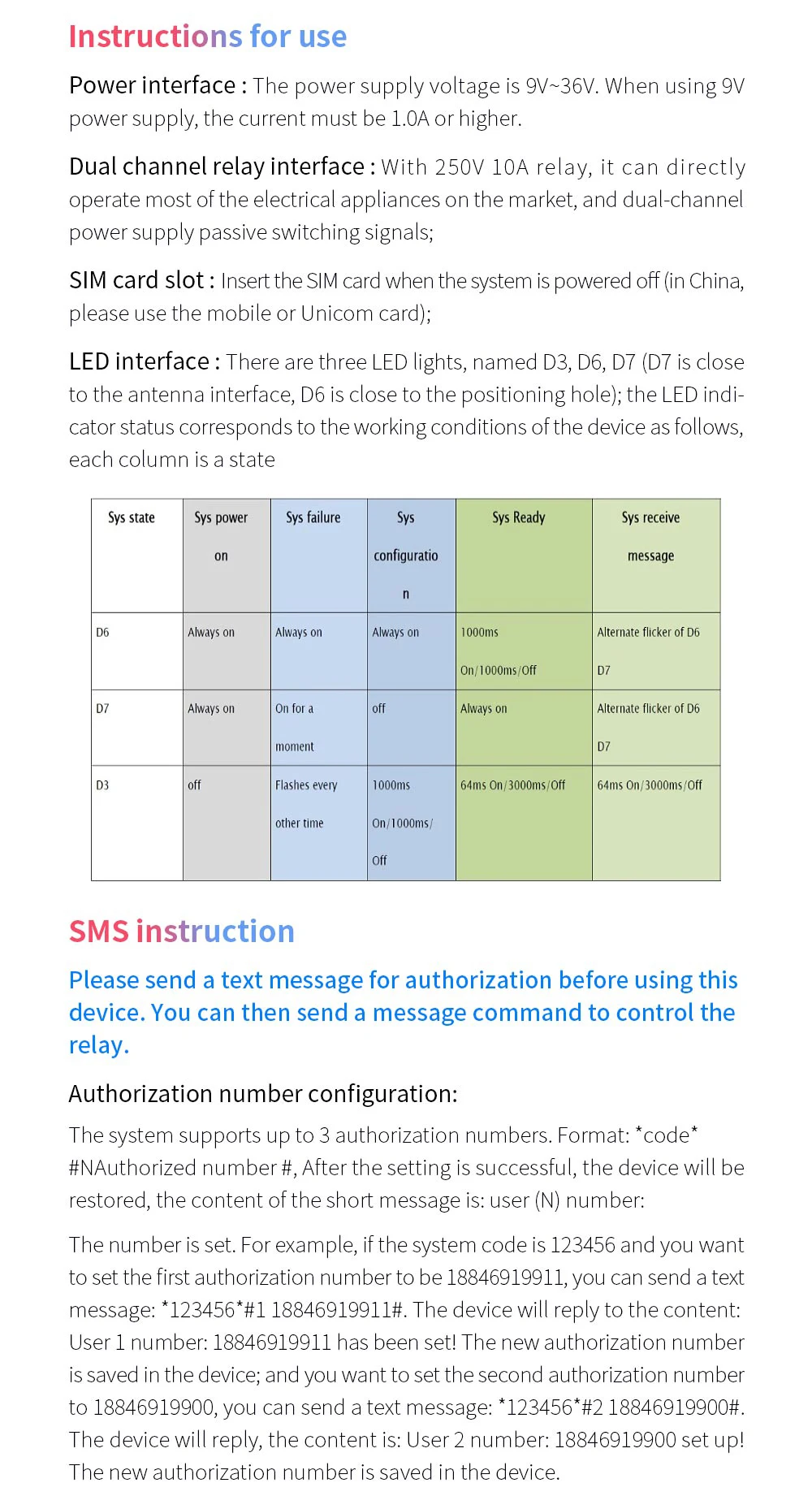

Напряжение элемент питания: 9 V-36 V, при использовании 9 V Мощность питания, теперь требуется выше 1A

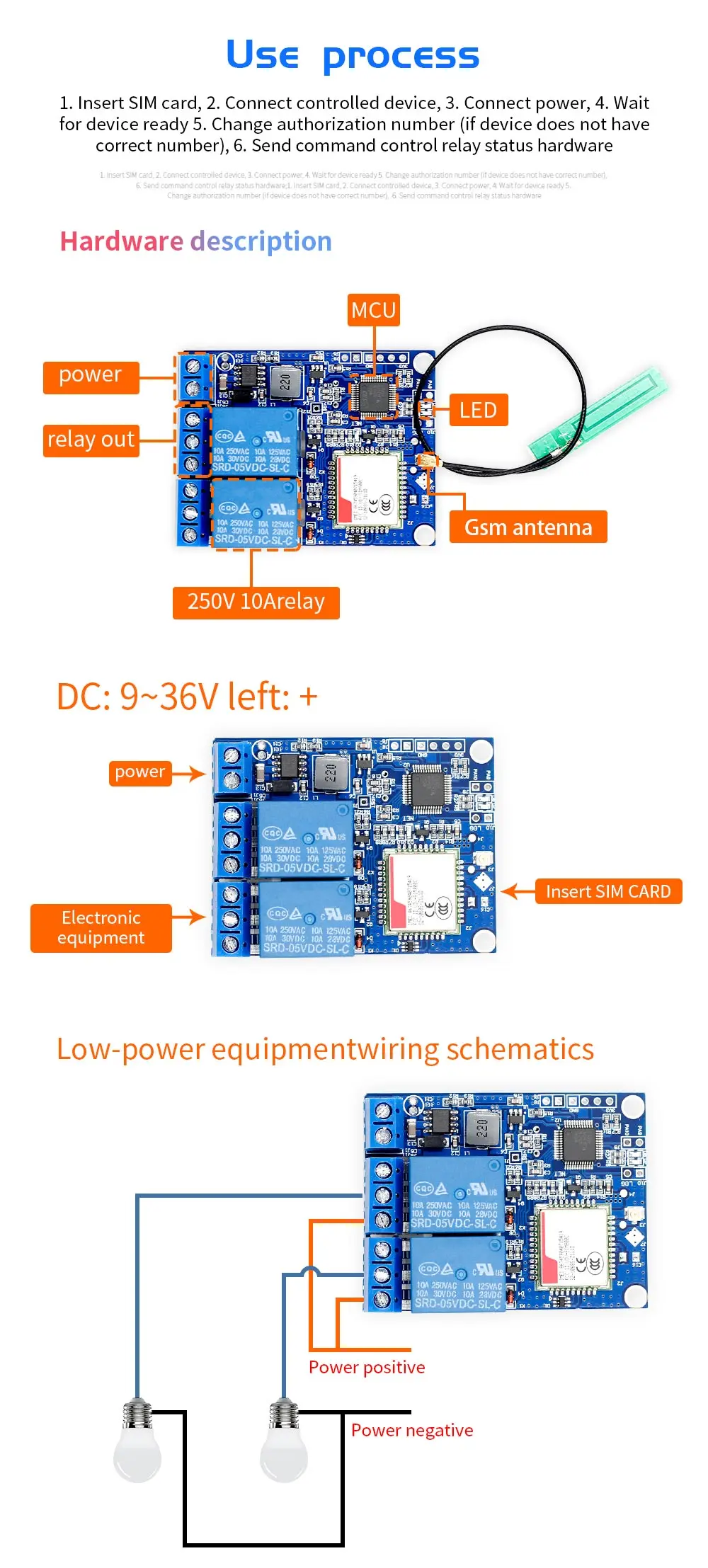

Релейный интерфейс: используя реле 250 В 10 А, вы можете непосредственно управлять большинством электрических приборов на рынке.

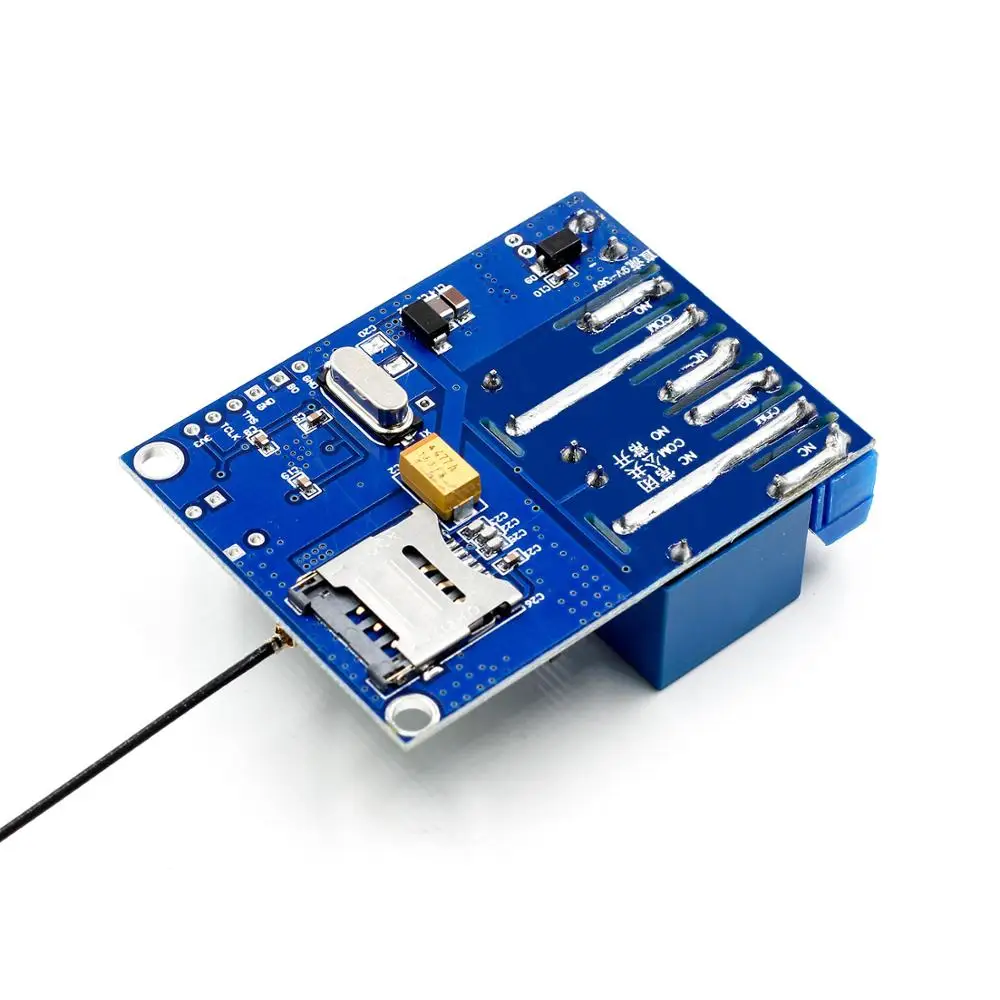

Гнездо для sim-карты: вставьте sim-карту, когда система выключена. (В Китае, пожалуйста, используйте мобильную или Unicom карту).

Светодиодный интерфейс: Есть три светодиодный свет под названием D3 D6 D7 (D7 находится рядом с отверстием для позиционирования, D6 должна быть близка к интерфейс антенны). Светодиодный индикатор состояния соответствует условиям работы оборудования следующим образом, каждый столбец-это одно состояние

Sys state Sys power on Sys failure Sys configation Sys Ready Sys получает сообщение

D6 Always on 1000 ms On/1000 ms/Off альтернативное мерцание D6 D7

D7 всегда включен на минуту выключен всегда на альтернативном мерцании D6 D7

D3 Выкл мигает каждый другой раз 1000 мс ВКЛ./1000 мс/выкл. 64 мс ВКЛ./3000 мс/выкл. 64 мс ВКЛ./3000 мс/выкл.

Перед использованием этого устройства, пожалуйста, отправьте текстовое сообщение для авторизации. Затем вы можете отправить команду сообщения для управления реле.

Конфигурация авторизованного номера: эта система поддерживает до 3 Номеров авторизации. Формат: * код * # nавторизованный номер #, после установки успешно, устройство ответит, sms-содержание: User (N) номер: номер установлен ок. Например, если системный код 123456, и вы хотите установить первый авторизованный номер 18846919911, вы можете отправить SMS: * 123456*#118846919911 #. устройство ответит, содержание: User1 номер: 18846919911 установлен ОК! Новый номер авторизации сохранен в устройстве; и вы хотите установить второй авторизованный номер 18846919900, вы можете отправить SMS: * 123456*#218846919900 #. устройство ответит, содержание: User2 номер: 18846919900 установлен ОК!. Новый номер авторизации сохранен в устройстве.

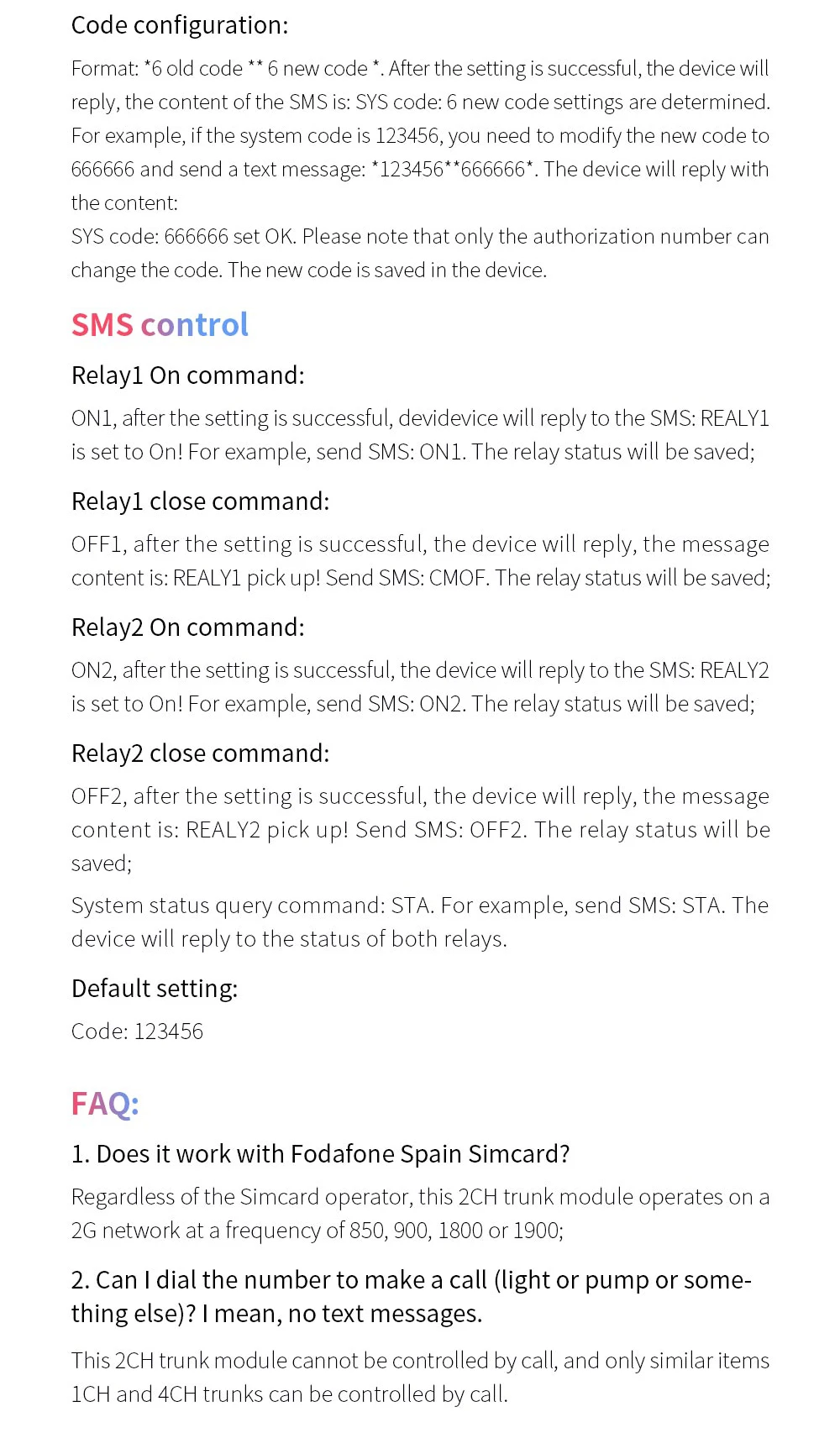

Конфигурация кода: Формат: * 6 старый кодовый номер ** 6 Новый кодовый номер *. После того, как установка успешно, устройство ответит, sms-содержание: SYS Код: 6 новый код Набор цифр ок. Например, если код системы 123456, вы хотите изменить новый код 666666, отправьте SMS: * 123456 ** 666666 *. Устройство ответит, содержание: SYS Код: 666666 Установите ок. Обратите внимание, что изменить код может только авторизованный номер. Новый код сохранен в устройстве.

Управление SMS на мобильном телефоне.

Relay1 по команде: ON1, После удачной установки, устройство ответит SMS: REALY1 Установите на! Например, отправьте SMS: ON1. Статус реле будет сохранен.

Relay1 Off command: OFF1, После удачной установки, устройство ответит, sms-содержимое: reali1 setoff! Отправьте SMS: CMOF. Статус реле будет сохранен.

Relay2 по команде: ON2, После удачной установки, устройство ответит SMS: reali2 Установите на! Например, отправьте SMS: ON2. Статус реле будет сохранен.

Relay2 Off command: OFF2, После удачной установки, устройство ответит, sms-содержимое: reali2 set off! Отправьте SMS: OFF2. Статус реле будет сохранен.

Инструкция по запросу состояния системы: STA. Например, отправляет SMS: STA. Устройство ответит на состояние двух реле

Применение

Орошение в сельском хозяйстве

Теплицы

Серверной

Для кормления животных

Кислородный насос

Штарки ролика

Посылка включает в себя:
