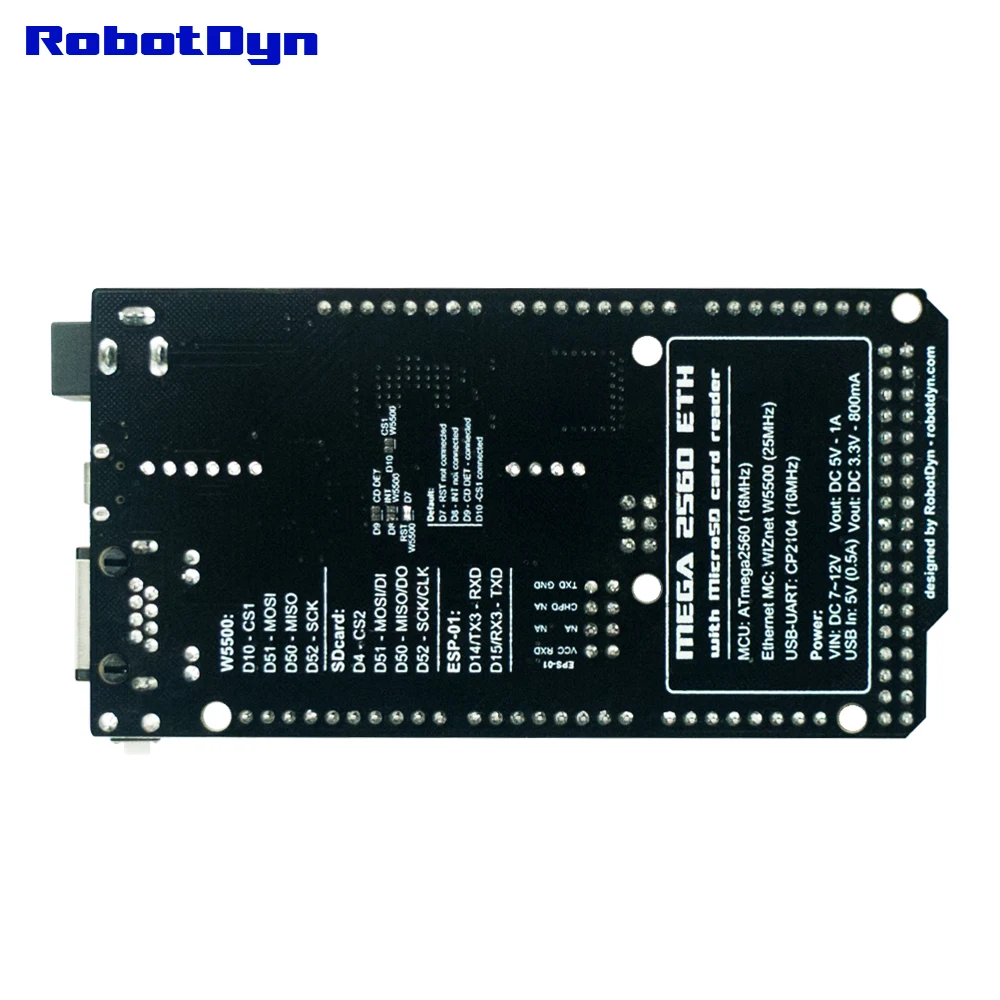

Мега 2560 ETH R3 с ATmega2560 и Ethernet W5500, Micro-SD, USB-UART CP2104, гнезда для Wi-Fi-ESP-01

Описание

Общие сведения

Если вы хотите создать устройство с подключением к сети, то RobotDyn MEGA 2560 ETH R3 с LAN и дополнительным Wi-Fi модулем является наилучшим решением!

RobotDyn MEGA 2560 ETH R3 является полнофункциональным Ethernet-устройством с подключением по LAN или Wi-Fi. Контроллер может выступать как в роли сервера, так и в роли конечного устройства сети. В роли сервера, оно может принимать запросы от других сетевых устройств или сервисов в сети и интернете, и отвечать на эти запросы, формировать HTML страницы. В роли конечного устройства сети, RobotDyn MEGA 2560 ETH R3 может собирать данные с различных устройств или промышленного оборудования, а затем передавать собранные данные по сети или через интернет. Также, оно может получать данные по сети или из интернета, и управлять подключенными устройствами или оборудованием. RobotDyn MEGA 2560 ETH R3 может работать и в роли автономного устройства, способного самостоятельно реагировать на какие-либо изменения в сети или по другим условиям согласно программному коду и его алгоритма.

RobotDyn MEGA 2560 ETH R3 имеет 5 основных блоков на плате:

Порты и шины

RobotDyn MEGA 2560 ETH R3 имеет 70 портов входа/выхода, 12 из которых используются для PWM, и 16 аналоговых портов с АЦП на 10-бит (0 — 1023). Плата оснащена RJ45 коннектором, микро USB портом, DC разъемом питания, а также кнопкой перезагрузки.

W5500 Ethernet

WizNet W5500 это встроенный микропроцессорный Ethernet-чип с интерфейсом TCP/IP. Он обеспечивает работу на уровне стека TCP/IP, 10BaseT/100BaseTX Ethernet с полным или полудуплексом, а также уровнем стека MAC и PHY. Чип WizNet W5500 использует высокопроизводительный протокол SPI, который поддерживает скорость 80 МГц для высокоскоростной связи. Для снижения энергопотребления он также обеспечивает WOL (Wake on LAN) и режим отключения питания.

ESP-01 Wi-Fi

На плате имеется разъем для подключения Wi-Fi модуля ESP-01. Модуль подключается к 3-му серийному интерфейсу Serial3 RX3(D15)/TX3(D14).

В коде Arduino, для управления Wi-Fi модулем необходимо использовать серийный порт Serial3.

Micro-SD карт ридер

На плате присутствуйте разъём для карты micro SD, которая может быть использована для накопления и хранения данных, а также передача их по сети. Цифровой порт D4 (CS-CS2) на ATmega2560 выделен как контрольный порт для работы с micro SD. Порт D9 используется для определения наличия SD карты в сокете, но она может быть освобожден путём обрезания дорожки на паечной площадке.

* Цифровой порт D10 (SS-CS2) используется WizNet W5500. Так как Ethernet контроллер W5500 и micro SD карта подключены по SPI шине, для каждого требуется свой контрольный порт.

Программирование в Arduino IDE

RobotDyn MEGA 2560 ETH R3 может быть запрограммирован через Arduino IDE. Выберите «Arduino Mega 2560» в меню «Boards», и используйте библиотеку «Ethernet3 / Ethernet4».

Питание

RobotDyn MEGA 2560 ETH R3 может получать питание от:

Активное PoE соответствует 802.3af или 802.3at. Активный PoE источник проверяет потребителя с помощью контрольных запросов, и если потребитель он не соответствует требованиям активных PoE устройств, то питание по PoE не будет подаваться.

Пассивное PoE это упрощённая версия, которая не квитирует установление связи, поэтому важно что ваш источник PoE является пассивным источником.

Убедитесь, что при заказе вы выбрали нужный вам PoE модуль.

Характеристики

Документы

Документы (инструкции, учебные пособия, полная схема и т. д.) доступны на нашем официальном веб-сайте RobotDyn.com. Ссылки:
