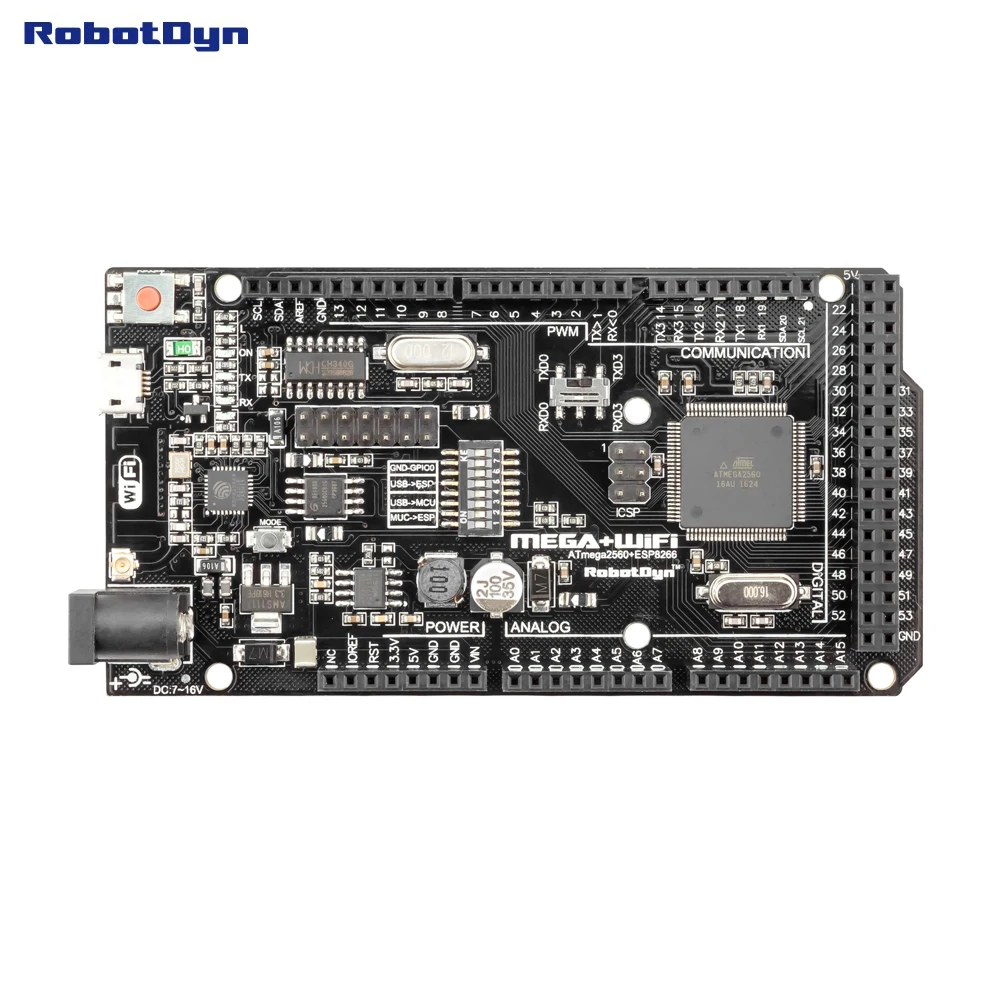

Mega+ WiFi R3 ATmega2560+ ESP8266(32 Мб памяти), USB-TTL CH340G. Совместимость для Arduino Mega, NodeMCU, WeMos ESP8266

Описание

Описание:

Мы рады представить новый вариант в RobotDyn семейство товаров! Теперь вы можете получить полный комплект, включая материнскую плату + кабель USB + макетную плату + щит (в некоторых комплектах) по цене одной материнской платы. Теперь вам не придется терять время на поиск компонентов и проверку многих сомнительных мест. Всего в один клик вы получите все, чтобы немедленно осуществить ваш проект. Легкий, надежный, качественный. В одном проверенном магазине. Robotdyn: потому что мы заботимся.

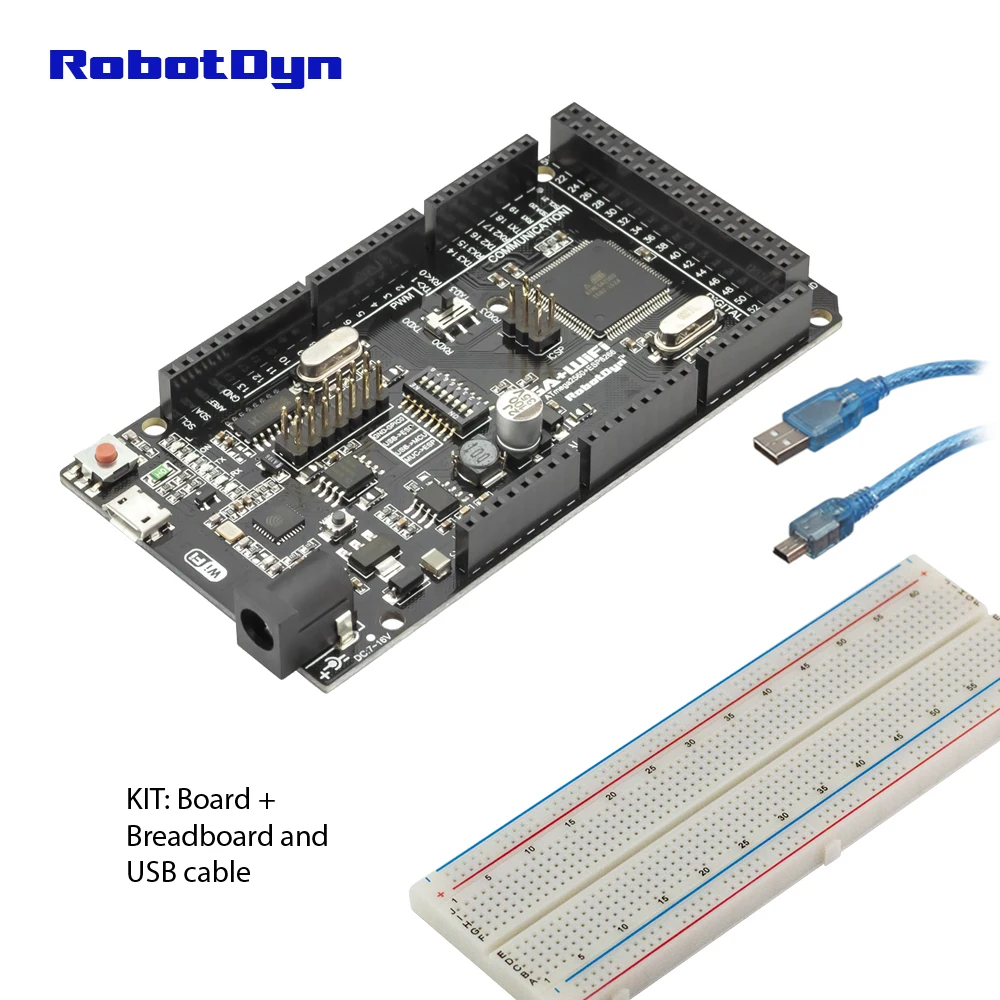

ВКомплектСодержит кабель MicroUSB + макетную плату

Полная интеграция на одной плате: Mega R3 ATmega2560 и WiFi ESP8266 с памятью 32 Мб (мегабит). Все модули могут работать вместе или по отдельности. И у каждого свои распиновочные заголовки.

Удобное решение для разработки новых проектов, требующих Uno и WiFi.

Через USB вы можете обновить эскизы и прошивку дляATmega2560И для ESP8266. Для этого на плате есть usb-последовательный преобразователь CH340G.

Использовать эту доску очень просто.

Плата имеет DIP-switch, для подключения модулей.

Например, к USB и ATmeg2560, USB и ESP8266, ATmega2560 и ESP8266.

Настольный DIP-переключатель:

Соединение	DIP
1	2	3	4	5	6	7
ATmega2560 <-> ESP8266	На	На	OFF	OFF	OFF	OFF	OFF
USB <-> ATmega2560	OFF	OFF	На	На	OFF	OFF	OFF
USB <-> ESP8266 (обновление прошивки или эскиза)	OFF	OFF	OFF	OFF	На	На	На
USB <-> ESP8266 (связь)	OFF	OFF	OFF	OFF	На	На	OFF
Все независимые	OFF	OFF	OFF	OFF	OFF	OFF	OFF

Специального раствора:

USB <-> ATmega328 <-> ESP8266

DIP							Переключатель 2
Соединение	1	2	3	4	5	6	7
USB <-> ATmega2560 <-> ESP8266	На	На	На	На	OFF	OFF	OFF	Для того чтобы RXD3/TXD3

· Usb-конвертер CH340G подключается к RX0/TX0 ATmega2560 · ESP8266 подключение к RX3/TX3 ATmega2560

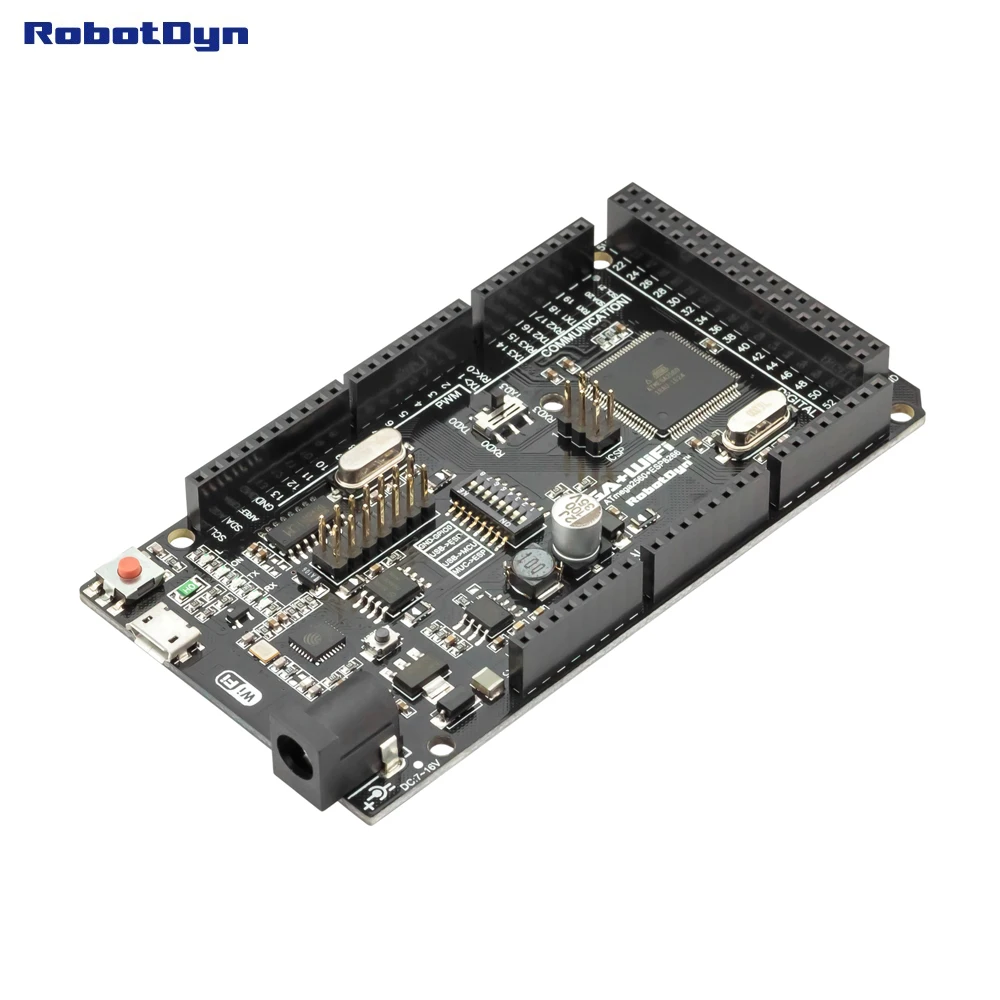

Фото:

Mega+ WiFi R3 ATmega2560+ ESP8266(32 Мб памяти), USB-TTL CH340G. Совместимость для Arduino Mega, NodeMCU, WeMos ESP8266

Документы

Документы (инструкции, схемы и т. Д.), ссылки:

Robotdyn.com/MEGA-WiFi-R3-AT2560-ESP8266-32MB-CH340G-EN-Международный; Robotdyn.ru/MEGA-WiFi-R3-AT2560-ESP8266-32MB-CH340G-RU-Русский язык.

* Для получения подробной информации о продукте, инструкции, схематической схемы, размерной диаграммы, руководства и программного обеспечения, пожалуйста, посетите официальные страницы продукта
