Описание

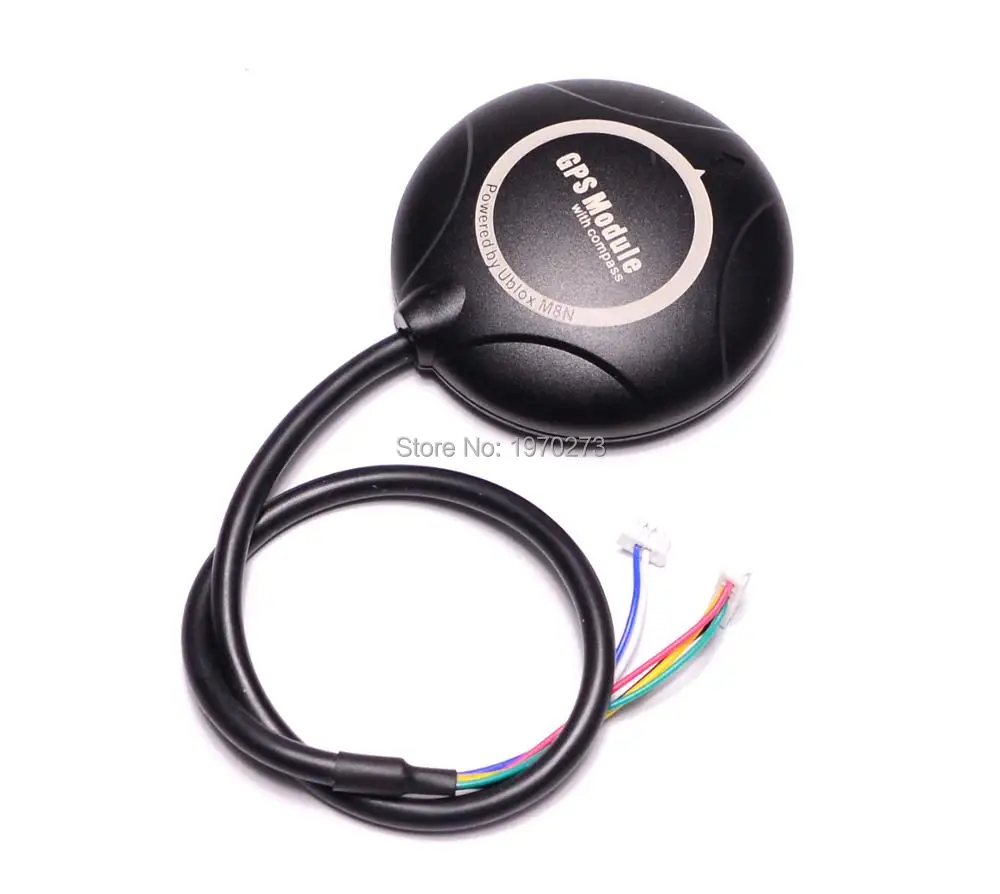

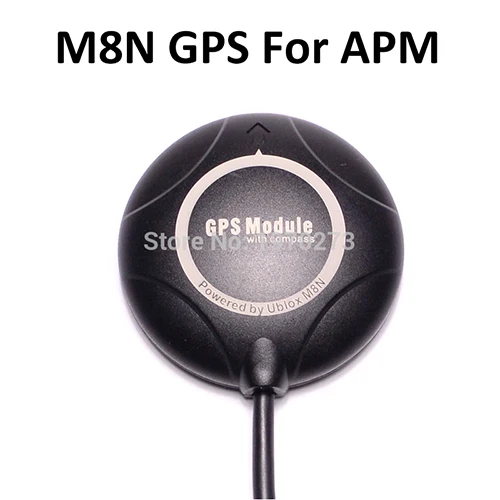

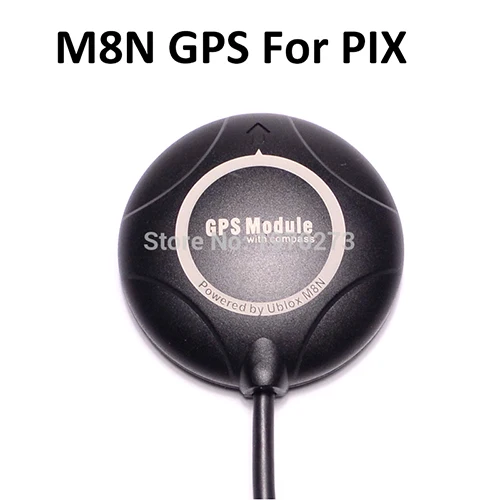

M8N gps модуль:
Gps чип параметры:
Тип приемника 72-канальный M8 двигателя
Gps/QZSS L1 C/A, ГЛОНАСС L10F, BeiDou B1
SBAS L1 C/A: WAAS, EGNOS, MSAS
Galileo-ready E1B/C (M8N)
Nav. update rate1 одиночный GNSS: до 18 Гц
Одновременные ГНСС: до 10 Гц
Точность положения 2 2,0 м КЭП
Acquisition2 холодной запускается: 26 s
Вспомогательные старты: 2 s
Повторного приобретения: 1,5 s
Отслеживание чувствительности 2 и Nav:-167 дБм
Холодный запуск:-148 дБм
Горячие старты:-156 дБм
AssistNow GNSS Оффлайн
AssistNow GNSS в автономном режиме (до 35 дней) 3
AssistNow автономный (до 6 дней)
OMA SUPL и 3GPP совместимый
Осциллятор TCXO (M8N/Q),
С украшением в виде кристаллов (M8M)
РТК с украшением в виде кристаллов со встроенным
Уровень шума на чипе LNA (M8M). Дополнительные МШУ для
Наименьший уровень шума (M8N/Q)
Анти-помех активное Обнаружение и удаление CW. Экстра
Бортовой ленточный фильтр пропускания пилы (M8N/Q)
Поддерживаемые антенны активные и пассивные
Одометр спидометр Travelled расстояние
Регистратор данных для положения, скорости и времени (M8N)
Работая temp. От-40 °C до 85 °C
Температура хранения. От-40 °C до 85 °C (M8N/Q)
От-40 °C до 105 °C (M8M)
Соответствует RoHS (без свинца)
Квалификация согласно ISO 16750
Изготовлено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках
Использует чипы M8, квалифицированные в соответствии с AEC-Q100
Напряжение питания 1,65 в до 3,6 В (M8M)
2,7 в до 3,6 В (M8N/Q)
Потребляемая мощность 4 23 мА @ 3,0 в (непрерывная)
5 мА @ 3,0 в режим экономии энергии
(1 Гц, только режим gps)
Резервная поставка от 1,4 до 3,6 В
Настраиваемый таймпульс 0,25 Гц до 10 МГц

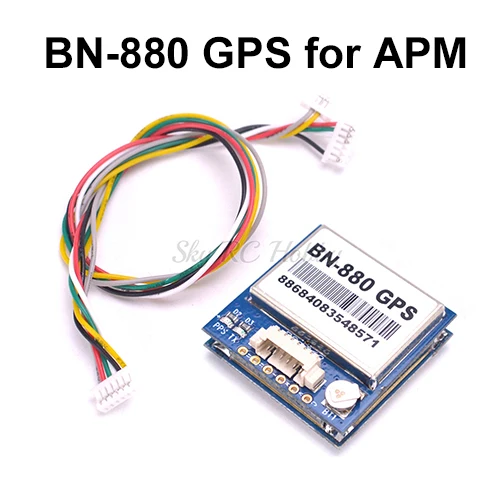

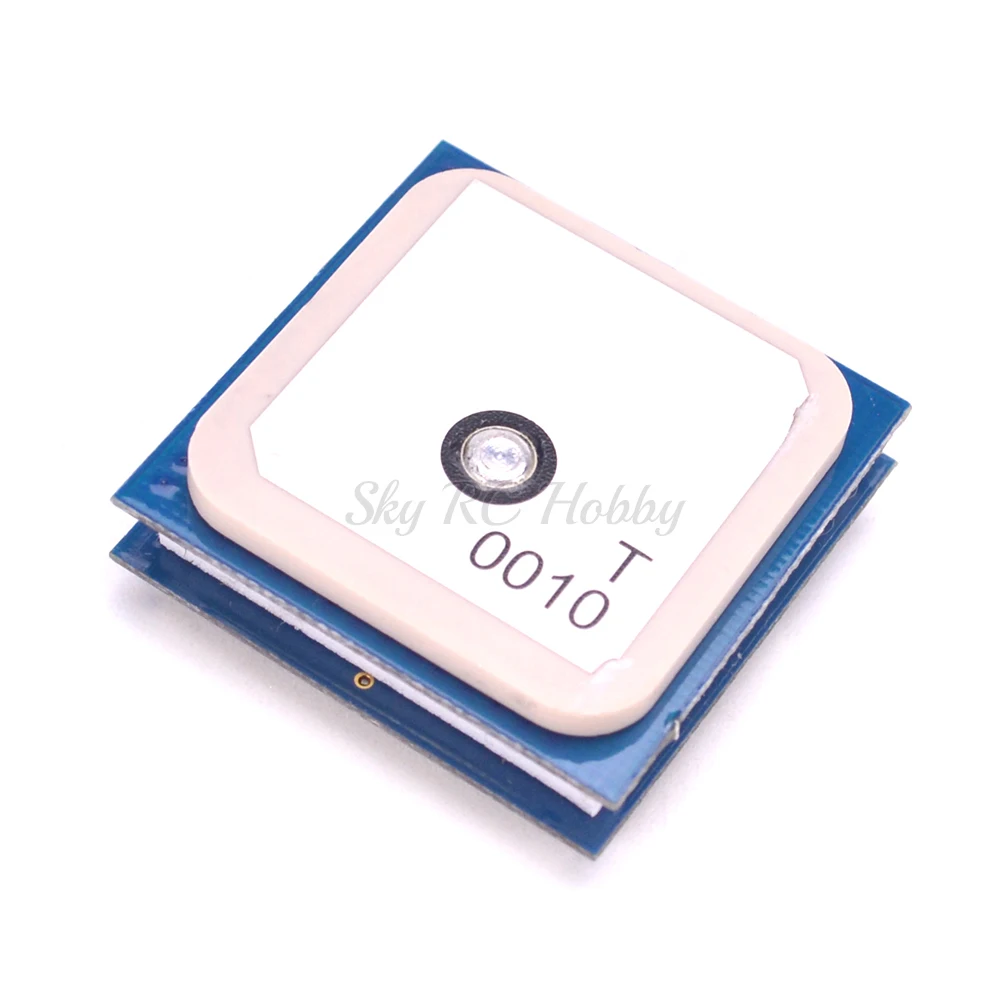

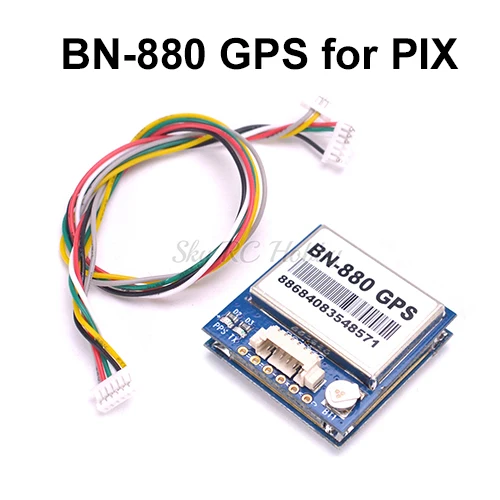

BN-880 gps Описание:
Модель: BN-880
Источник питания: напряжение постоянного тока 2,8 В ~ 6,0 в, типичное: 3,3 В или 5,0 в
Потребление: захват 50 мА @ 5 В
Формат приема: gps, ГЛОНАСС, Galileo, BeiDou, QZSS и SBAS
Канал приема: 72 канала поиска
Чувствительность приема: Трассировка-167dBm
Capture-148dBm
Время позиционирования: Холодный старт: avg26s
Теплый старт: avg25s
Быстрый запуск: avg3s
Точность позиционирования уровня: 2 м при открытом ветре
Выходная частота: 1 Гц-10 Гц, по умолчанию 1 Гц
Точность скорости: 0,1 м/с (без помощи)
Точность ускорения: 0,1 м/с (без помощи)
Динамические характеристики: Максимальная высота: 18000 м
Максимальная скорость: 5153 м/с
Максимальное ускорение: 4G
Интерфейс UART: UART порт: TXDA и RXDA
Скорость поддержки: 4800bps до 115200bps, по умолчанию 38400dps
Рабочая температура:-40-+ 85
Температура хранения:-40-+ 85
Размер: 28 мм x 28 мм x 10 мм
Вес: 10 г
Контакты модуля: SDA, GND, TX, RX, VCC, SCL
Особенности:
Gps модуль, двойной модуль компаса
С электронным компасом IC HMC5883L
1,25 мм расстояние между 6pins патч сиденье
Примечание: не может использоваться для управления полетом с SCM, но подходит для управления полетом с открытым исходным кодом.
Посылка включает в себя:
1 х M8N/BN-880 gps модуль с оболочкой
Примечание:
1. Разъем Apm или разъем Pixhawk, отправьте его по вашему выбору.
2. Прошивка gps Исправлена, не нужно его проверять; Вы можете использовать его непосредственно после получения gps.
