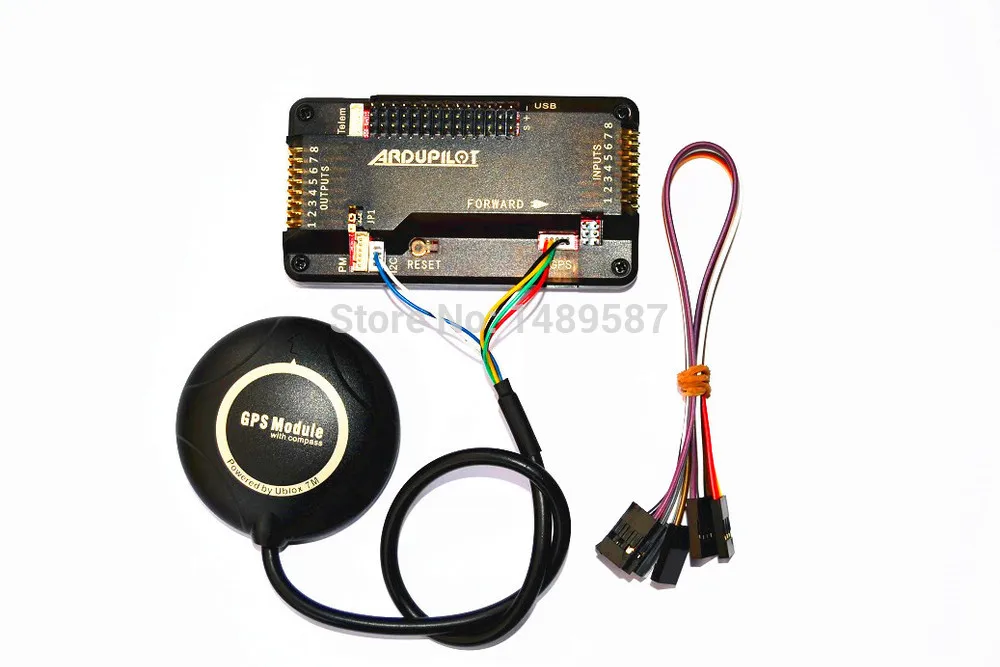

M8N M8N M8N оболочки 8N высокая точность gps встроенный компас ж/Подставка держатель для APM AMP2.6 APM 2,8 Pixhawk 2.4.6
Gps M8N нового поколения, с низким энергопотреблением и высокой точностью, максимальная точность составляет 0,6 метров, на самом деле почти 0,9 метров, больше, чем предыдущее поколение NEO-7N точностью 1,4-1,6 метров, поддержка gps/QZSS L1 C/A, ГЛОНАСС L10F, протокол BeiDou B1 и режим или более.
Gps чип параметры:
Тип приемника 72-канальный u-blox M8 двигателя
Gps/QZSS L1 C/A, ГЛОНАСС L10F, BeiDou B1
SBAS L1 C/A: WAAS, EGNOS, MSAS
Galileo-ready E1B/C (NEO-M8N)
Nav. update rate1 одиночный GNSS: до 18 Гц
Одновременные ГНСС: до 10 Гц
Точность положения 2 2,0 м КЭП
Acquisition2 холодной запускается: 26 s
Вспомогательные старты: 2 s
Повторного приобретения: 1,5 s
Отслеживание чувствительности 2 и Nav:-167 дБм
Холодный запуск:-148 дБм
Горячие старты:-156 дБм
AssistNow GNSS Оффлайн
AssistNow GNSS в автономном режиме (до 35 дней) 3
AssistNow автономный (до 6 дней)
OMA SUPL и 3GPP совместимый
Осциллятор TCXO (NEO-M8N/Q),
С украшением в виде кристаллов (NEO-M8M)
РТК с украшением в виде кристаллов со встроенным
Уровень шума на чипе LNA (NEO-M8M). Дополнительные МШУ для
Наименьший уровень шума (NEO-M8N/Q)
Анти-помех активное Обнаружение и удаление CW. Экстра
Бортовой ленточный фильтр (NEO-M8N/Q)
ПЗУ (NEO-M8M/Q) или флэш-память (NEO-M8N)
Поддерживаемые антенны активные и пассивные
Одометр спидометр Travelled расстояние
Регистратор данных для положения, скорости и времени (NEO-M8N)
Работая temp. От-40 °C до 85 °C
Температура хранения. От-40 °C до 85 °C (NEO-M8N/Q)
От-40 °C до 105 °C (NEO-M8M)
Соответствует RoHS (без свинца)
Квалификация согласно ISO 16750
Изготовлено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках
Использует чипы u-blox M8, квалифицированные в соответствии с AEC-Q100
Напряжение питания 1,65 в до 3,6 В (NEO-M8M)
2,7 в до 3,6 В (NEO-M8N/Q)
Потребляемая мощность 4 23 мА @ 3,0 в (непрерывная)
5 мА @ 3,0 в режим экономии энергии
(1 Гц, только режим gps)
Резервная поставка от 1,4 до 3,6 В
NEO-M8N-0 u-blox M8 одновременный GNSS LCC модуль,
TCXO, flash, SAW, LNA,
Настраиваемый таймпульс 0,25 Гц до 10 МГц
APM V2.8.0 Контроллер полета обновление Verstion 2,6 2.5.2 для многовинтового неподвижного крыла
APM V2.8.0 Описание:
-Эта версия устраняет 1,0 мм 6 P SM06B gps интерфейс V2.52 старой версии, и изменить его на DF13-4P внешний интерфейс компаса.
-Поставьте DF13-5P интерфейс gps с внешним интерфейсом компаса, удобным для подключения gps и externalcompass.
-V2.52 igc интерфейс изменяется на Многофункциональный MUX интерфейс
-Модифицированная версия добавила изоляционный резистор, когда интерфейс OSD используется с телеметрией, интерфейсы эффективно избегаются
-V2.52 версия 3,5 в источник питания принимает IPS79133, 6 в Выдерживает напряжение, выходной ток 100 мА, нужно поставить питание для шести IC, немного недостаточная способность питания, легко сгореть dwon. Новая версия принимает US LP2985-3.3, 16 V Выдерживает напряжение, более надежное, redcucing возможность плохого здоровья гироскопа
APM V2.8.0 игровые джойстики
-Иглы: прямые
-Источник питания: LP2985-3.3
-Максимальное напряжение: 16 В
-Добавить Танталовый конденсатор 47 мкФ
-Порт: MUX (UART0, UART2, mnnI2 и OSD опционально, OSD является дефолтированным выходом)
Корпус перемычки на выбор:
-Внешний компас: Вытяните колпачок перемычки из разъема MAG pin.
Посылка включает в себя:
-По вашему выбору
(Apm 2,8 прямой или боковой штырь отправляется случайным образом.
