Описание
Посылка включает в себя:
1 x M8N gps
Контроллер полета F4 Pro V2/V3-1 шт.(Отправьте по вашему выбору)

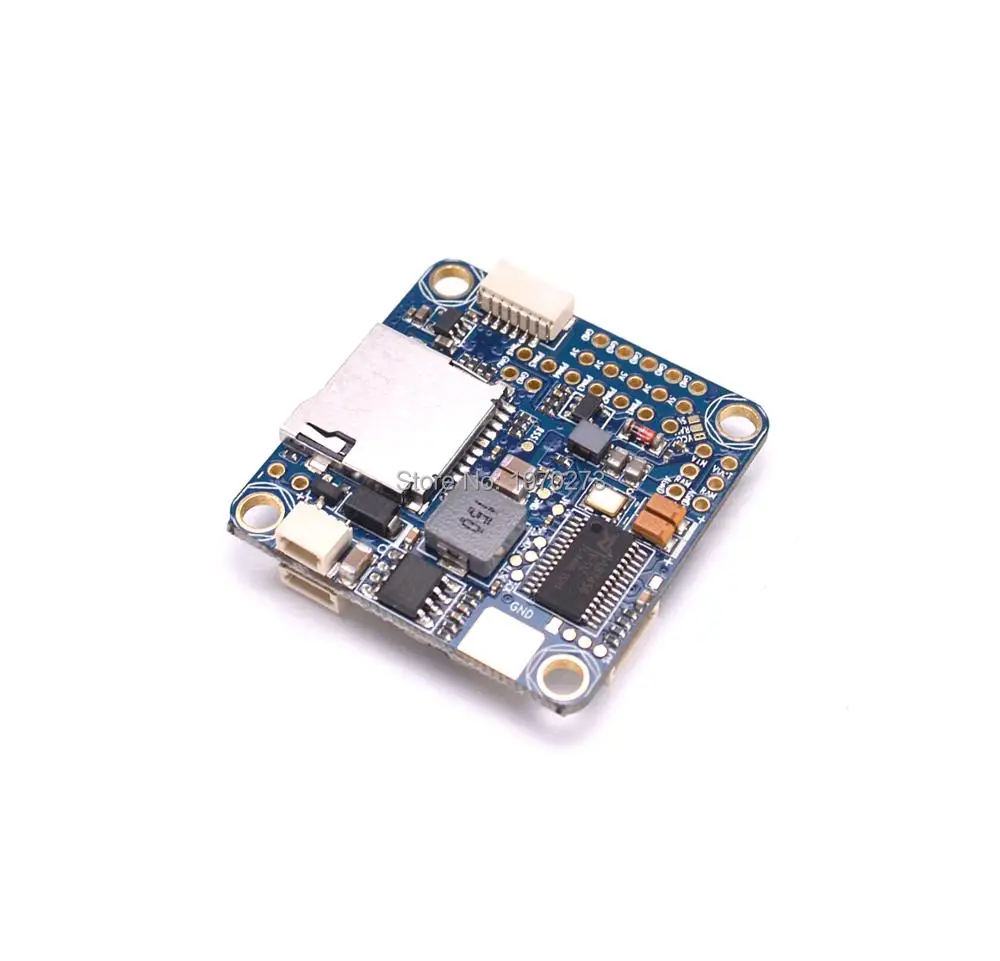

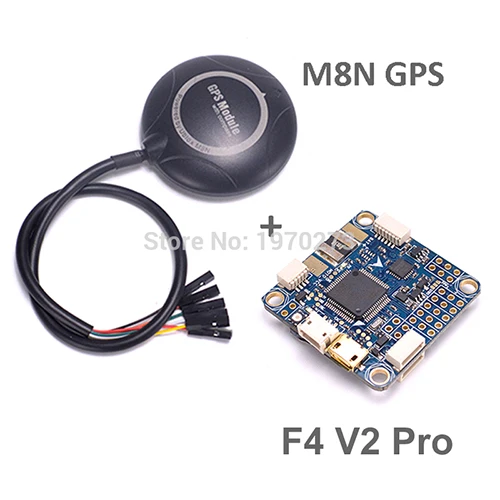

F4 Pro V2:
Это новый F4 Pro, основанный на дизайне популярного F3 pro. Однако это главное преимущество этой платы заключается в том, что она использует более мощный процессор STM F4 для еще более быстрого цикла. Он имеет все другие вещи, которые вы любите от F3 pro, включая модуль osd, sd-кард-ридер, низкий уровень шума MPU6000 IMU, подключенный через SPI, датчик тока и напряжения и т. Д.
Версия V2 pro теперь включает встроенный BEC, так что вы можете заряжать эту плату непосредственно от батареи полета (до 4S)
Технические характеристики
SPI гироскопа MPU6000
Бортовое OSD (контролируется Betaflight, FC через SPI автобус)
MicroSD, цвет черный
Баро (BMP280)
Процессор F4 (F405)
5v3a SBEC
Встроенный ток Сенсор
Бортовой видео фильтр (только может поставить 5 В к VTX и камере)
С использованием частей на миллион
Если у вас возникли проблемы с передачей FC, чтобы распознать приемник PPM, вот что вам нужно сделать. Необходимо включить RX_serial в GUI и включить UART3. Сохраните и перезагрузите контроллер полета. Затем снова выберите RX_PPM на парне и FC теперь связывается с вашим PPM приемником

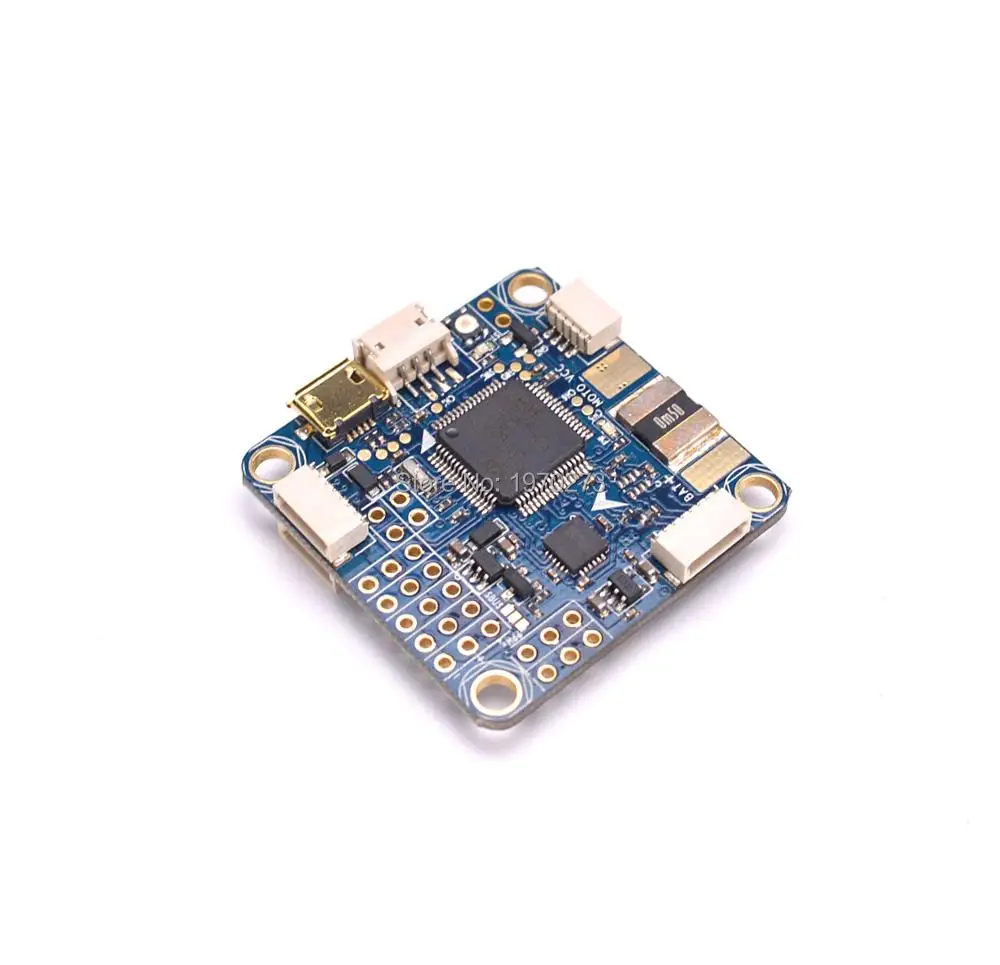

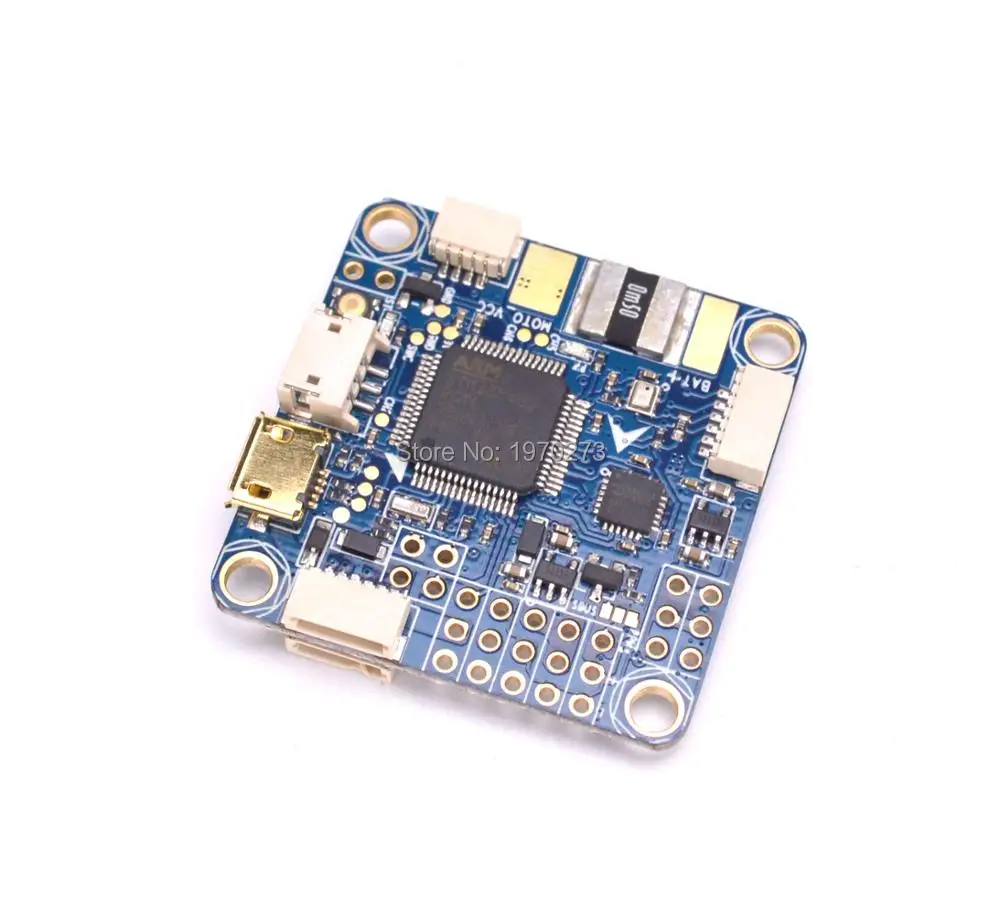

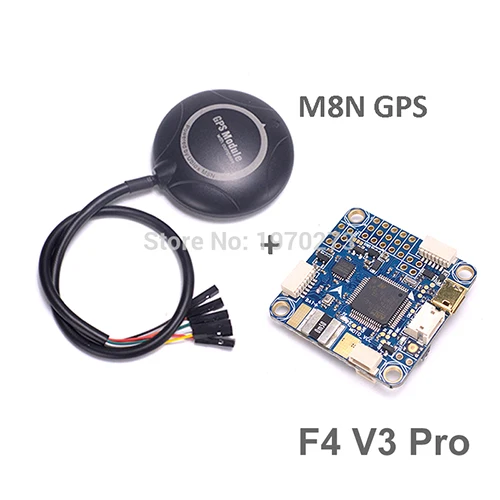

F4 Pro V3:
Описание (руководство пользователя):
Следуя по следам F3 Pro, F4 Pro V3 может быть стандартом, с помощью которого измеряются все другие контроллеры полета.
Оснащенный процессором F4, бортовым Betaflight OSD, MicroSD Black Box, 5v3a sbec, видеофильтром и токовым датчиком, вы будете настраивать пиды с вашим
Передатчик и разрывает его на трассе в кратчайшие сроки! С прыжками и ограничениями в программировании теперь можно подключить ваш Smartaudio способный
VTX, такие как TBS Unify Pro 5G8 HV или TBS Unify Pro 5G8 HV-racing Edition к J10 header с помощью нашего разъема Omnibus smartaudio и
Сделайте изменения VTX на лету через betaflight OSD.
Контроллер полета запустился в качестве общего проекта, и это результат-накопление информации от RCgroups forum
Общин. Таким образом, не должно быть сюрпризом, что у них есть все функции, которые ищет FPV-это ведущее F4 MCU,
Для поддержки SmartAudio v2, ощущение, что каждый вариант, который может быть добавлен без ущерба для долговечности omnibus F C, был добавлен.
Параметры:
Название товара: F4 Pro V3 контроллер полета
Размер: 36x36 мм
Монтажные отверстия: 30,5x30,5 мм
Особенности:
-STM32 F405 MCU
-Встроенный датчик тока/напряжения (датчик 0m50 может обрабатывать до 200A)
-Dshot поддержка
-Drag and Drop OSD, настроенный через конфигуратор Betaflight
-Поддержка Smartaudio v2-настройте PID и настройте omnibus F C от вашего передатчика
-MPU6000 6 оси SPI гироскопом и акселерометром
-Порты SBUS/PPM и Spketrum dsm-x
-MicroSD карты, цвет черный
-Баро (BMP280)
-5v3a SBEC
-Бортовой видео фильтр (только может поставить 5 V постоянного тока до VTX и Камера)
-SmartAudio V2 через tx6 на J10
-4 × 3 pin ESC pin макет
-Ик-контакты для lap синхронизации транспондера
В betaflight используйте OmnibusF4SD target для обновления прошивки
Версия v3 Pro теперь включает встроенный BEC, так что вы можете запитать эту плату непосредственно от батареи полета (до 4S)

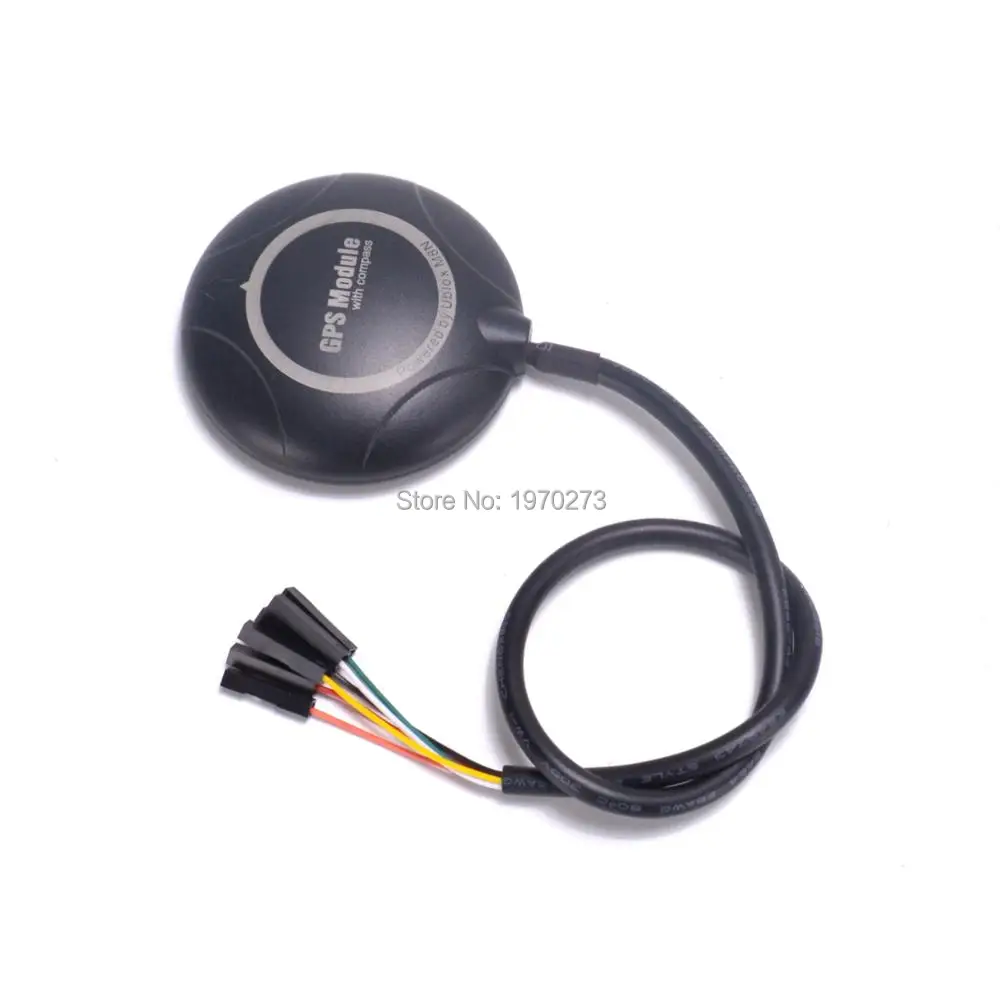

M8N gps модуль:
Gps чип параметры:
Тип приемника 72-канальный M8 двигателя
Gps/QZSS L1 C/A, глонасс L10F, BeiDou B1
SBAS L1 C/A: WAAS, EGNOS, MSAS
Galileo-ready E1B/C (M8N)
Nav. update rate1 одиночный GNSS: до 18 гц
Одновременные гнсс: до 10 гц
Точность положения 2 2,0 м кэп
Acquisition2 холодной запускается: 26 s
Вспомогательные старты: 2 s
Повторного приобретения: 1,5 s
Отслеживание чувствительности 2 и Nav:-167 дбм
Холодный запуск:-148 дбм
Горячие старты:-156 дБм
AssistNow GNSS оффлайн
AssistNow GNSS в автономном режиме (до 35 дней) 3
AssistNow автономный (до 6 дней)
OMA SUPL и 3GPP совместимый
Осциллятор TCXO (M8N/Q),
С украшением в виде кристаллов (M8M)
Ртк с украшением в виде кристаллов со встроенным
Уровень шума на чипе LNA (M8M). Дополнительные мшу для
Наименьший уровень шума (M8N/Q)
Анти-помех активное обнаружение и удаление CW. Экстра
Бортовой ленточный фильтр пропускания пилы (M8N/Q)
Поддерживаемые антенны активные и пассивные
Одометр спидометр Travelled расстояние
Регистратор данных для положения, скорости и времени (M8N)
Работая temp. От-40 °c до 85 °c
Температура хранения. От-40 °c до 85 °c (M8N/Q)
От-40 °c до 105 °c (M8M)
Соответствует RoHS (без свинца)
Квалификация согласно ISO 16750
Изготовлено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках
Использует чипы M8, квалифицированные в соответствии с AEC-Q100
Напряжение питания 1,65 в до 3,6 в (M8M)
2,7 в до 3,6 в (M8N/Q)
Потребляемая мощность 4 23 ма @ 3,0 в (непрерывная)
5 ма @ 3,0 в режим экономии энергии
(1 гц, только режим gps)
Резервная поставка от 1,4 до 3,6 в
Настраиваемый таймпульс 0,25 гц до 10 мгц
