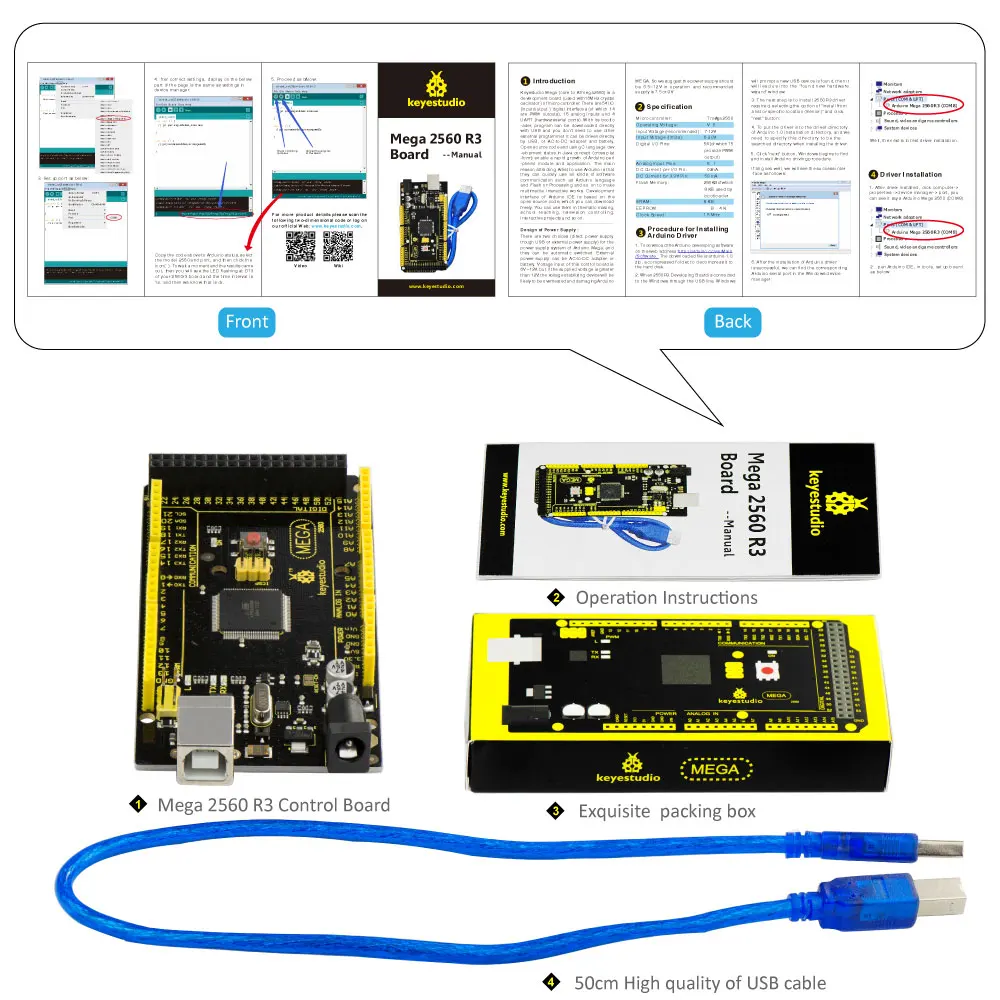

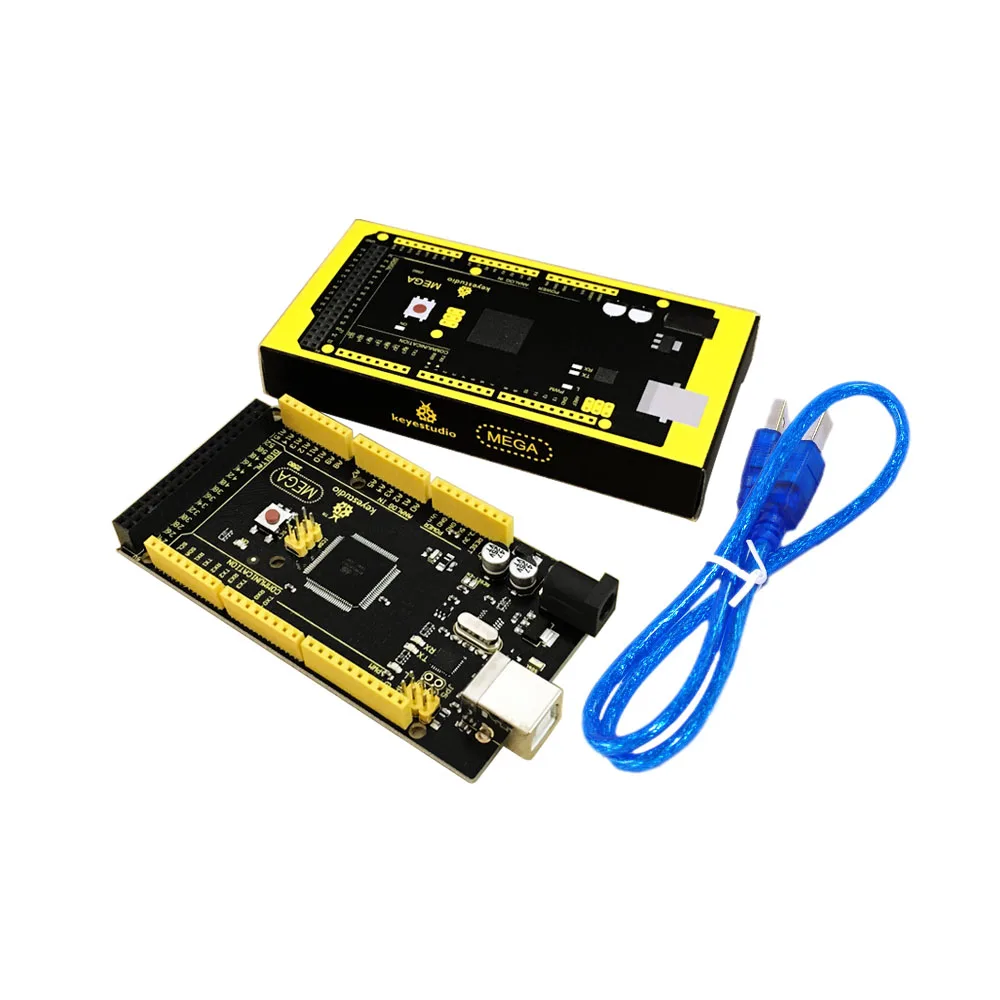

1 шт. Keyestudio MEGA 2560 R3 макетная плата+ 1 шт. USB кабель+ руководство для Arduino Mega

Описание

1 шт. Keyestudio MEGA 2560 R3 макетная плата+ 1 шт. USB кабель+ руководство для Arduino Mega

Введение

Keyestudio Mega (core to ATmega2560)-макетная плата (используется с 16мгц кристаллическим осциллятором) микроконтроллера. Имеется 54 цифровых интерфейса ввода/вывода (вход/выход) (из которых 14-PWM выходы), 16 аналоговых входов и 4 UART (hardwareserial порта). С его загрузчиком, программа может быть загружена непосредственно с USB, и вам не нужно использовать другой внешний программатор. Он может управляться непосредственно через USB, или адаптер переменного тока в постоянный ток и аккумулятор.

Дизайн источника питания:

Есть два варианта (прямой источник питания корыто USB или внешний источник питания) для системы питания Arduino Mega, и они могут быть автоматически переключены. Внешний источник питания может быть адаптером AC-to-DC или аккумулятором. Входное напряжение этой платы управления составляет 6 в ~ 12 в, но если входное напряжение больше 12 в, устройство стабилизации напряжения будет, скорее всего, перегреваться и повредить Arduino MEGA. Таким образом, мы предлагаем блок питания должен быть 6,5 ~ 12 в эксплуатации и рекомендуемый блок питания 7,5 или 9 в.

Параметры

Микроконтроллер: ATmega2560

Рабочее напряжение: 5 В

Входное напряжение (рекомендуется): 7-12 в

Входное напряжение (лимиты): 6-20 в

Цифровые контакты ввода/вывода: 54 (из которых 15 обеспечивают выход ШИМ)

Аналоговые входные контакты: 16

Постоянный ток на вход/выход: 40 мА

Постоянный ток для 3,3 В Pin: 50 мА

Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком

SRAM: 8 КБ

EEPROM: 4 Кб
