Последние 10MHZ SINEWAVE 1PPS/ttl 3,3 V gps увязанные часы gps DO Синусоидальная волна

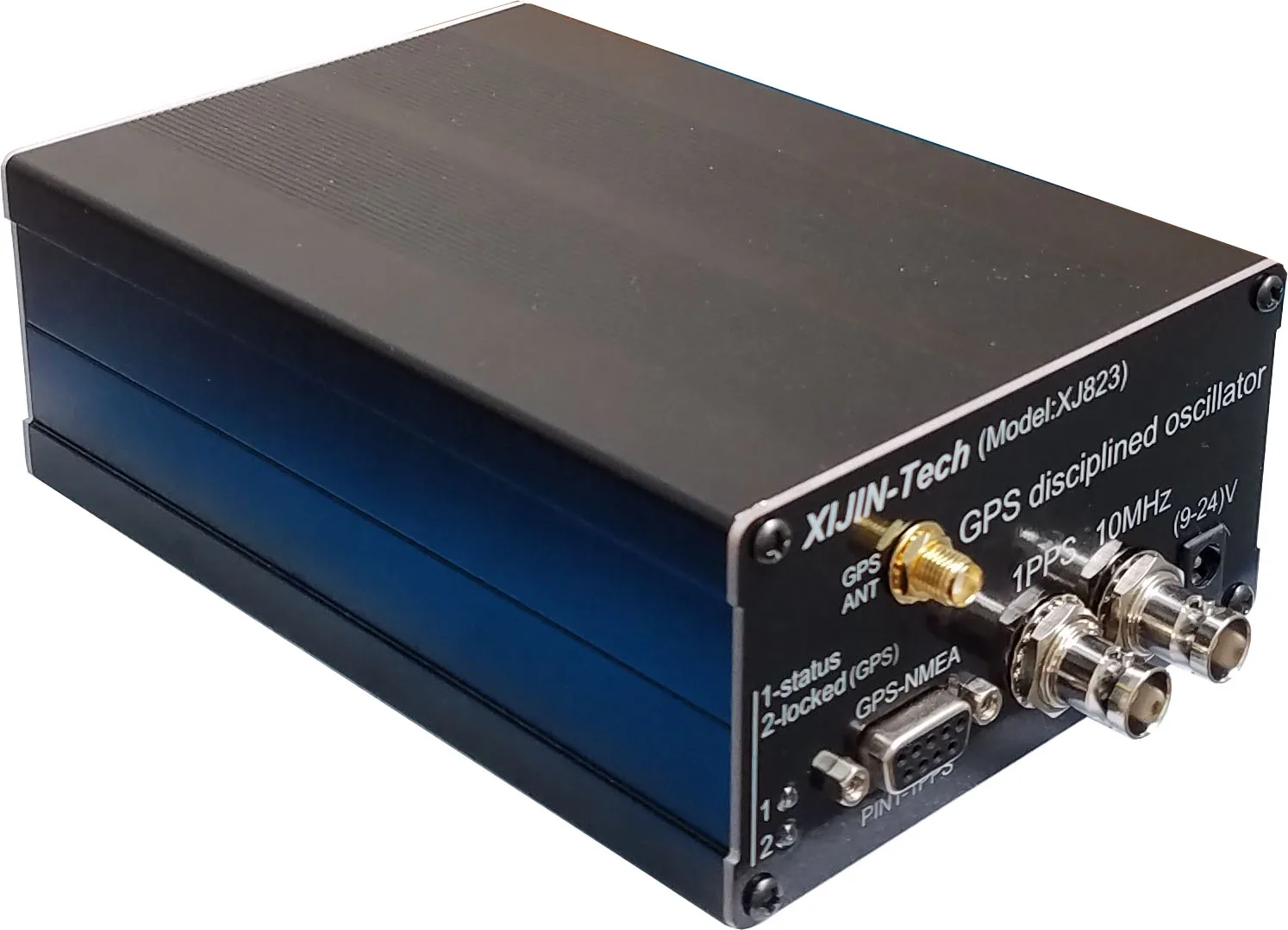

Размер: 15*10*5 см (длина * ширина * высота)

Источник питания: (9 ~ 24 В), рекомендуется 12 В/1A адаптер, внутреннее вторичное регулирование напряжения, частота более стабильная, не будет дрейфовать с колебаниями напряжения.

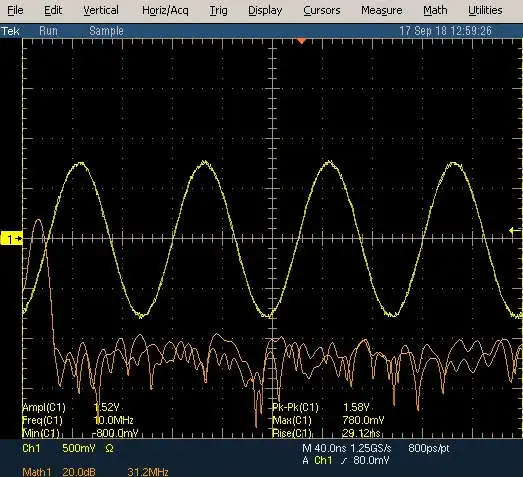

Коаксиальный 1 выход: Синусоидальная волна 10 МГц, 0,65 в (нагрузка 50 Ом)

Коаксиальный 2 выхода: 1PPS/ttl 3,3 V

DB9 выходной gps-сигнал: RS232 уровень NMEA @ 9600bps (можно модифицировать)

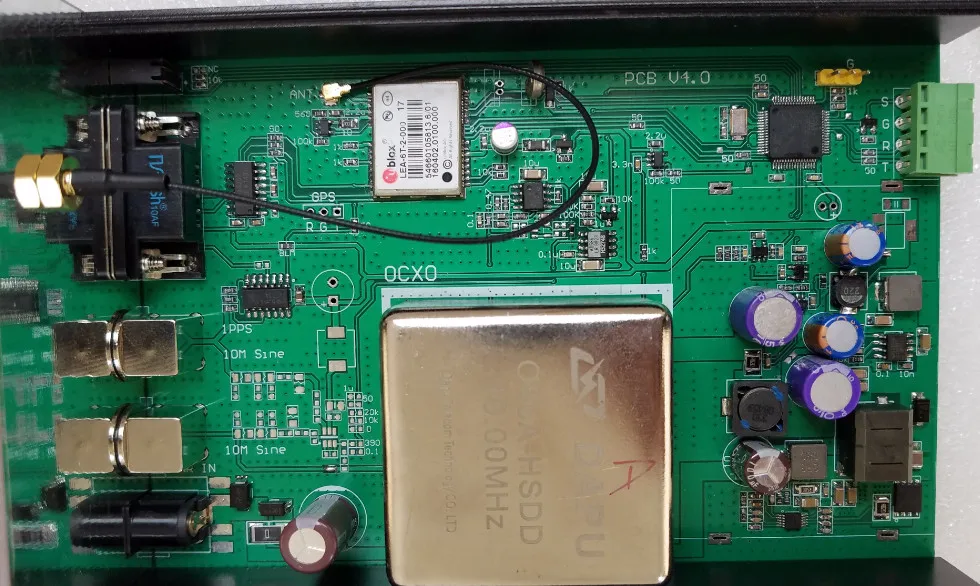

Примечания (10 МГц-прямой выход OCXO, параметры соответствуют OCXO)

Наша покупка OCXO-часы класса a.

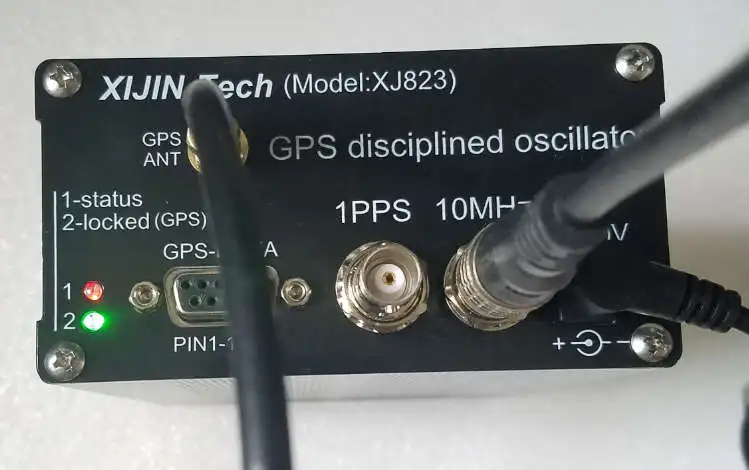

Светодиодный индикатор состояния:

Блокировка (gps) --- нет сигнала красного цвета, блокировка зеленого цвета.

Состояние --- 1. Красный: процесс нагрева запуска OCXO

2. Красный мигающий: gps-сигнал стабильный и начинает приручаться

3. Зеленый мигающий: Точность 0,01 Гц

4. Зеленый: 0,001 Гц точность

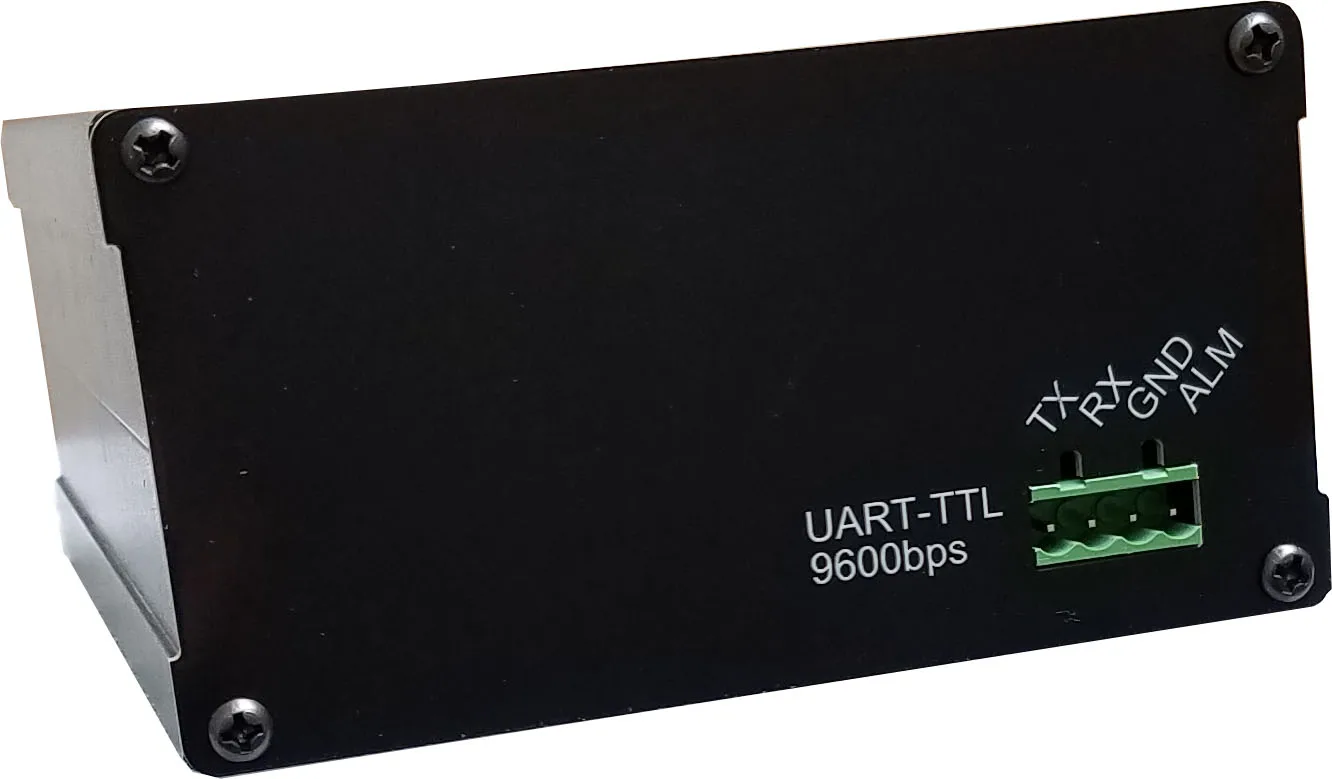

Интерфейс управления: UART/ttl @ 9600bps может считывать внутреннюю информацию и устанавливать параметры

* Частота регулируется от +/-3 Гц. Это регулировка для OCXO. Это не фазовая петля и не создает фазовых шумов.

* Постоянный ток составляет около 0,2а, а энергопотребление составляет всего 2,4 Вт, поэтому адаптера 12 В/1А достаточно.

* Может быть внешне подсоединен, отправить значение напряжения непосредственно в OCXO через последовательный порт
