Описание
Размер: 15*10*5 см (длина * ширина * высота)
Источник питания: (9 ~ 24 В), рекомендуемый адаптер 12 В/1 А, внутреннее регулирование вторичного напряжения, частота более стабильная, не будет дрейфовать с колебаниями напряжения.

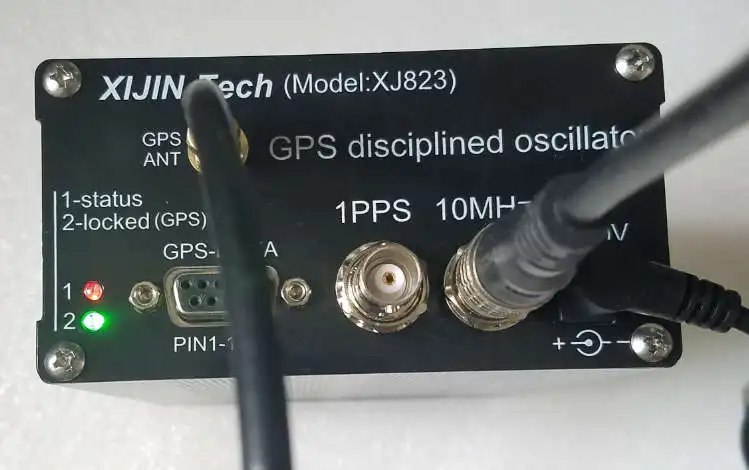

Коаксиальный 1 Выход: 10 МГц Синусоидальная волна, 1,6 в (нагрузка 50 Ом)
Коаксиальный выход 2: 1PPS/ttl 3,3 V
DB9 выходной gps-сигнал: RS232 уровень NMEA @ 9600bps (может быть изменен)
Примечания (10 МГц-это прямой выход OCXO, параметры соответствуют OCXO)
Наша покупка OCXO-часы класса А.
10 Гц-125 дБ/Гц
100 гц-145dbc/Гц
1 кГц-150 дБ/Гц
10 кГц-155dBc/Гц
100 кГц-160 дбк/Гц
Светодиодный статус светильник:
Блокировка (gps) --- нет сигнала красного цвета, блокировка зеленого цвета.
Состояние --- 1. Красный: процесс нагрева OCXO
2. Красный мигание: gps-сигнал стабильный и начинает приручать
3. Зеленый мигание: Точность 0,01 Гц
4. Зеленый: Точность 0,001 Гц

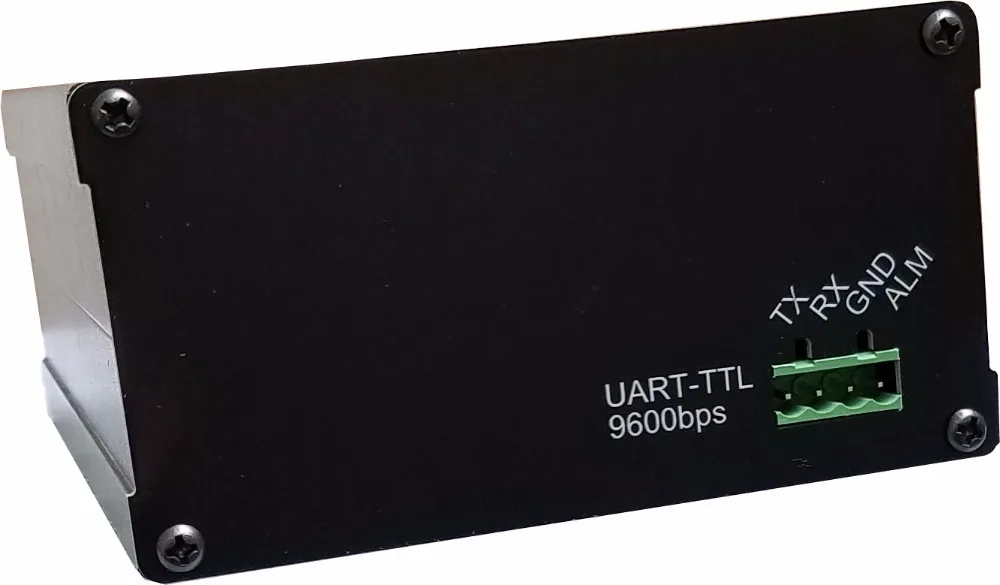

Интерфейс управления: UART/ttl @ 9600bps может считывать внутреннюю информацию и устанавливать параметры
* Частота регулируется от +/-3 Гц. Это регулировка для OCXO. Это не фазовая петля и не создает фазового шума.
* Постоянный ток составляет около 0.2A, а потребляемая мощность составляет всего 2,4 Вт, поэтому адаптера 12 В/1 а достаточно.
* Может быть внешне приручен, отправить значение напряжения непосредственно к OCXO через последовательный порт
Характеристики
- Бренд
- ZWAAJKQK
- Тип товара
- Переходник
- Упаковка
- Нет
- Материал
- Другое
