Gps DO gps Colck 10 M с ЖК-дисплеем частотное сообщение disciplминированный осциллятор

Ключ Особенности:
-Выход 10 МГц точность Синусоидальная волна или квадратная волна, низкий уровень шума
-Выход 1pps второй пульс, синхронизация с UTC временем, может держать время.
-Высокочувствительный gps прием, маленькое небо может блокировать.
-С фиксатором индуктора, красный светодиод выключен, замок оборудования.
-Мощность 12 V/1.5A, простой, может использоваться переключатель мощности
-Недорогой, маленький, удобный
-Уникальное удаление gps-сигнала джиттера, более высокая точность
-ЖК-дисплей gps сила, время, выходная частота
Обзор: материнская платаGps DO имя gps disciplминированный осциллятор, используется gps Выход точность времени сигнала для управления часовым оборудованием. В этом оборудовании используется gps выход 1 pps, управление на плате OCXO, используется специальный алгоритм для фильтрации gps времени дрожания. сделайте часы с точностью вывода OCXO. Всегда изменить. Плата с ЖК-дисплеем gps прочность, время и отклонение частоты.

Параметры:
-Наименование: LCD-GPS disciplленный осциллятор
-Мощность: DC11.7-12.9V <= 15 Вт
-Gps ANT мощность: DC3.3V/50mA
-Выход 1PPS: квадратная волна, 3.3Vpp
-Выход 10 м: квадратная волна
-Выход RS232: сигнал gps NMEA
-Точность: выше, чем OCXO 2 на порядок
-Размер: Ш * В * Г = 107*55*172 мм (включая BNC подключение)
1. Рабочее состояние светодиода
ALM: предупреждение, на, на выходе точность частоты низкая.
Gps замок: gps замок индуктор, в то время как gps замок, светодиодный.
Запуск: индикатор запуска, светодиодная вспышка, оборудование нормальное, если не вспышка, неисправность в оборудовании.
2. DB9 подключение, выход NMEA gps поток. Выход 1PPS сигнал, уровень RS232.
3. Один пульс в секунду, BNC подключен. От gps модуля. Восходящий край допустим,
4,10 МГц выход, BNC подключен, выход синусоидальной волны или квадратной волны.
5. Подключение активной gps антенны, SMA подключено.
6. Внешний источник питания, используется 5,5 мм/2,1 мм DC Плюс. Внутри положительный, снаружи отрицательный, 11,7-12,9 В Макс. 15 Вт
6. Аксессуар-5 м Активная gps антенна, адаптер DC12V/1.5A. Подключите gps-антенну, подключите источник питания DC12V. Может выводить 10 МГц стандартную частоту.
Внимание:Необходимо использовать 5,5/2,1 постоянного тока плюс, если используется 5,5/2,5 будет плохой контакт.

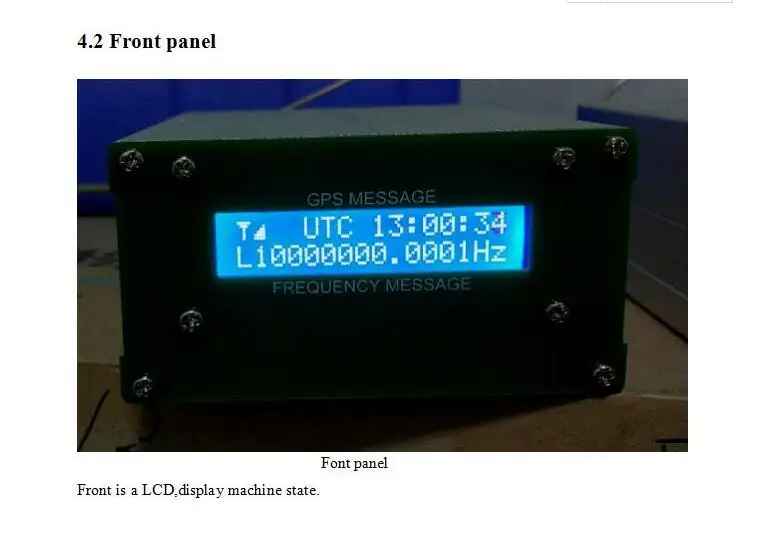

Спереди находится ЖК-дисплей, состояние дисплея машины.
4,3 подключить ПК
GPSDO-DB9 PC-DB9
PIN2--------------------PIN2
PIN3--------------------PIN3
PIN5--------------------PIN5
PIN8--------------------PIN8
GPSDO-DB9 PIN2, PIN5, PIN8 соединяется с PC-DB9 PIN2, PIN5, PIN8,
Скорость передачи данных составляет 9600BPS, скорость передачи-фиксированная.
4,4 рабочее состояние задней панели:
Питание: три светодиода все включено, все выключено, затем вспышка, gps-блокировка выключается, предупреждающий светодиод.
Сила тока: менее 1,5 а.
Подогрев: на плате есть OCXO, OCXO Подогрев нужно 30 минут. через некоторое время ток медленно становится маленьким. до тех пор, пока gps-блокировка не загорается, предупреждающий светодиод выключается, означает, что оборудование нормальное
Нормально: светодиодная вспышка, gps Блокировка led on. предупреждающий светодиод выключен, означает, что gps работает нормально. когда предупреждающий светодиод выключен, Точность составляет менее 0,05 Гц при 10 МГц, держите gps-блокировку в течение 5 часов, точность составляет менее 0,005гц при 10 МГц.
4,5 ЖК-дисплей на передней панели Состояние:
Используется 1602 ЖК-дисплей, площадь дисплея есть две линии, каждая линия-16 символов.

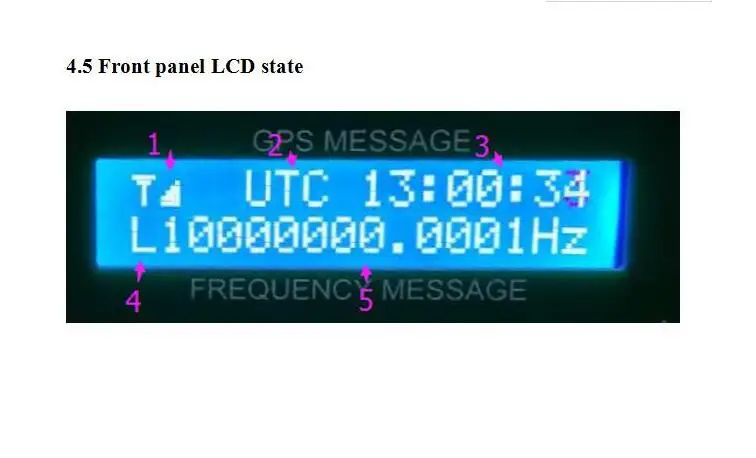

Отображение уровня сигнала gps, первая линия 1,2 символов, отображение силы сигнала gps, Первый символ-это знак антенны, весь дисплей, второй символ-сила сигнала gps, есть 6 шагов. от силы слабой до сильной пустой, 1 точка, 2 точки, 2 + 3 точки, 2 + 3 + 4 точки, 2 + 3 + 4 точки, 2 + 3 + 4 + 5 точек.
Область отображения символов, 6 символов, можно с помощью команды установить.
Область отображения времени, 8 символов, можно с помощью настройки команды
Disciplминированный дисплей состояния, 1 символ, когда система accuary, дисплей L, иначе не дисплей.
Область отображения выходной частоты Referenec, 15 символов.
Питание, ЖК-точки все включены, затем все выключены, проверьте ЖК-дисплей хороший или плохой.
Затем дисплей
GPSDO UTC +/-XX: XX дисплей UTC смещение
BG7TBL V20171210 дисплей авторский и версия
В комплекте, введите обычный режим отображения
Если gps не исправит, ЖК-дисплей снизу будет отображать gps Нет исправлений
4,6 команда настройки режима отображения
Настройка режима отображения частоты, 6 символов, смещение UTC, нужно короткое внутри PCB скачка.
Скорость передачи данных составляет 9600BPS, бит данных 8, стоп-бит 1, проверка бит нет, контроль потока нет.
Команда звезда с $ GPGTC, конец с T *, середина 12 байт команды.
$ Gpgtc, X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 T *

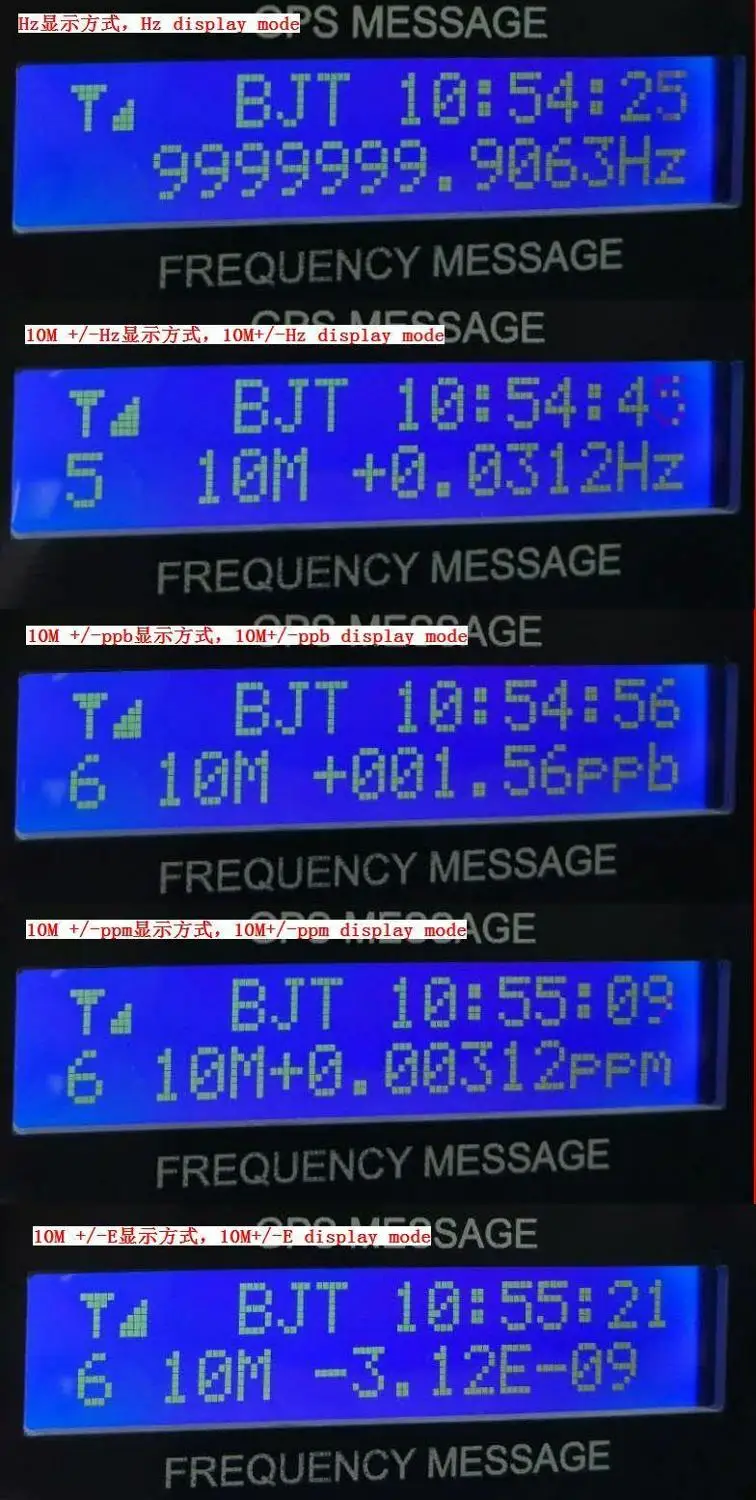

X1, настройка режима частоты дисплея, 10000000,0000 Гц, 1,10 м +/-0,0000 Гц, 2,10 м +/-000.00ppb 3,10 м +/-0.00000ppm
X2 X3 X4 X5 X6 X7 дисплей 6 символов.
X8 офсет времени, +/-
X9 X10 часовой офсет, Макс 23
X11 X12 минутный офсет, Макс 59
Пример 1: дисплей BJT, UTC + 8, ppb, команда $ GPGTC, 2 BJT + 0800 T *
Пример 2: дисплей GMT UTC + 0, дисплей 10000000,0000 Гц, команда $ GPGTC, 0, GMT + 0000 T *
К примеру 3, дисплей EST-5, PPM, команда $ gpgtc, 3 EST + 05: 00 T *
Команда ОК, возврат машины ок.

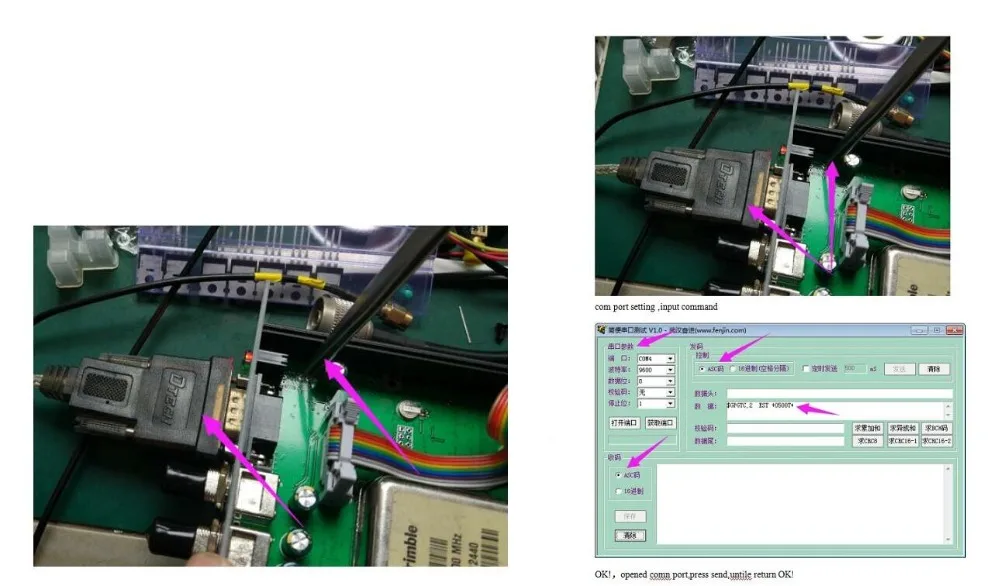

Подключение db9, подключение перемычки.
Настройка com-порта, входная команда
4,7 Применение Примечания:
Частота ЖК-дисплея только для справки, есть отклонение с фактическим выходом.
Gpsdo долгое время на линии, поверхность машины предупреждается, этот вид феномена является нормальным.
Gps антенна избегает помех, избегайте высокого напряжения, избегайте освещения. Поставьте антенну на открытое небо. Одна линия неба может заблокировать, но точность и дрожание еще больше.
Сигнал Пропускная способность:1575 м сигнал исходит от gps-антенны, вход gps-модуля, выход gps 1PPS и NMEA gps-сигнала блокировки. Используется 1PPS для ворот через CPLD и MCU выходной сигнал EFC, коррекция выходной частоты OCXO.

Вопросы и ответы:
1. Вопрос: Как я могу узнать, что машина хорошая.
A: время включения, красный светодиод выключен, машина хорошая.
2. Вопрос: Как я могу знать, что MCU хороший.
A: при включении, все светодиодный индикатор будет гореть, затем светодиодный фонарик, красный светодиодный, означает, что MCU хороший.
3. Вопрос: 5 м gps активная антенна короткая, как сделать. Не может подключить gps антенну?
A: используется gps расширенная линия, такая как 5 м, 10 м, 15 м, 20 м расширенная линия. Не может использоваться gps антенна, это OCXO.
4. В: я использовала частоту счетчика, частота тестирования отличается от частоты ЖК-дисплея, что я могу сделать?
О: частота ЖК-дисплея только для справки, фактический тест имеет отклонение. когда ЖК-дисплей L10000000.000xHz или другая частота L, частота является accuary. убедитесь, что стандарт тестовой частоты меньше 0,001 Гц, а также Стандартное отклонение частоты.
В: сила gps меняется некоторое время, некоторое время низкое
Ответ: это правильно, потому что интенсивность сигнала зависит от положения спутниковой связи, погоды и алгоритма.
Посылка список:

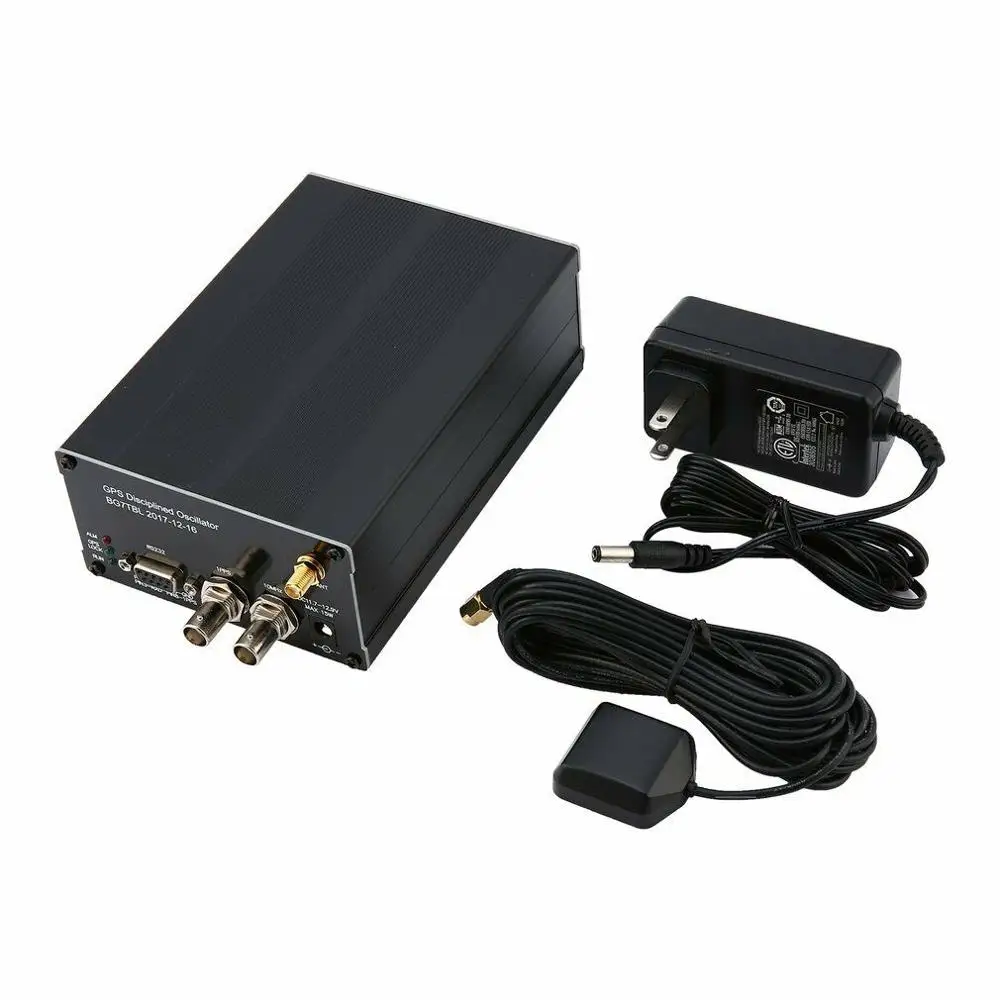

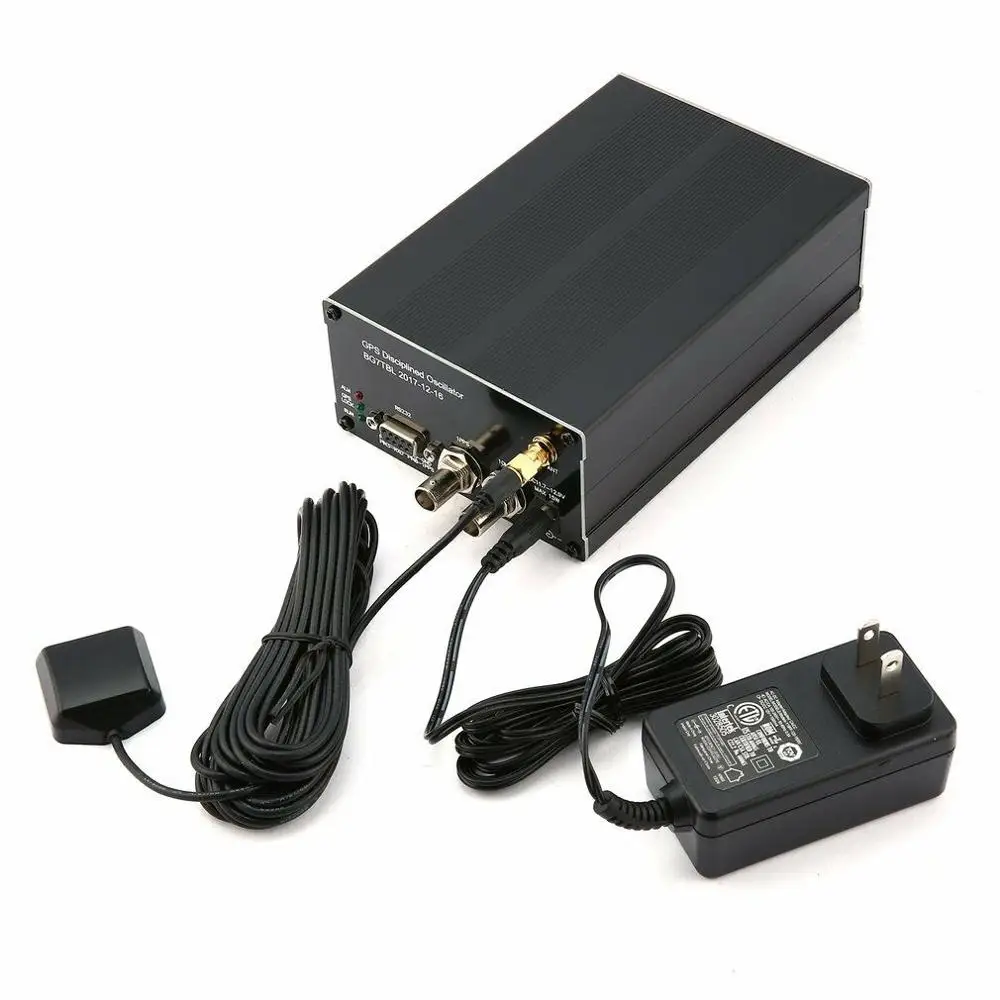

-1 х gps disciplминированные часы
-Адаптер AC110-220-DC12V-1 шт.
-1 х 5 м gps ANT
