Описание
STM32 макетная плата предназначена для ST официального инструмента STM32F0DISCOVERY, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширения.
Обзор
Open32F0-D-это макетная плата STM32, предназначенная для официального инструмента STSTM32F0DISCOVERY, Которая включает в себяSTM32F051R8T6Микроконтроллер бортовой.
Open32F0-D поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с помощью микроконтроллеров серии STM32F0.
Что на матплате
STM32F0DISCOVERY розетка:Для легкого подключения STM32F0DISCOVERY 8I/Os + DAC + ADC интерфейс:Для подключения дополнительных плат, таких как кнопки, двигатели, AD/DA Модуль и т. Д. USART2 интерфейс:Легко подключается к RS232, RS485, USB 232 и т. Д. Интерфейс SPI1/SPI2:Легко подключается к SPI периферийным устройствам, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. Д. ЖК-дисплей разъем:Для подключения сенсорного ЖК-экрана USART1 интерфейс:Легко подключается к RS232, RS485, USB 232 и т. Д. Интерфейс ie2c1/ie2c2:Легко подключается к IPC периферийным устройствам, таким как I/O expander (PCF8574), FRAM (FM24CLxx) и т. Д. Интерфейс ies/ie2c1:Легко подключается к IPS периферийным устройствам, таким как аудио модуль и т. Д. Однопроводной интерфейс:Легко подключается к однопроводным устройствам (посылка to-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, также широко используется заземление с другой пользовательской платой 5 V DC jack MCU контактный разъем:Все порты ввода/вывода MCU доступны на разъемах расширения для дальнейшего расширения SWD интерфейс:Для отладки/программирования Джойстик джемпер Короткий перемычка для подключения джойстика к умолчанию I/Os, используемому в коде примера Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Режим переключения:Для настройки BOOT0 pin-код Мощность переключатель Мощность индикатор Джойстик:Пять положенийЧто на STM32F0DISCOVERY
STM32F051R8T6 микроконтроллер с 64 КБ флэш-памяти, 8 Кб оперативной памяти в LQFP64 посылка Бортовой ST-LINK/V2 с переключателем режимов выбора для использования комплекта в качестве самостоятельного ST-LINK/V2 (с разъемом SWD для программирования и отладки) Питание платы: через USB шину или от внешнего напряжения питания 5 В Внешний источник питания: 3 в и 5 В Четыре светодиодных индикаторов:LD1 (красный) для питания 3,3 В LD2 (красный/зеленый) для usb-связи LD3 (зеленый) для выхода PC9 LD4 (синий) для выхода PC8 Две кнопки (пользователь и сброс) Удлинитель для всех I/Os LQFP64 для быстрого подключения к макетной плате и легкого зондирования Предоставляется дополнительная плата, которая может быть подключена к удлинителю для еще более легкого прототипирования и зондирования.Фото
Open32F0-D макетная плата
Open32F0-D макетная плата
Open32F0-D программирования
Подключение к различные периферийные устройства
STM32 Cortex-M3 MCU плате
STM32 Cortex-M3 MCU плате
STM32 Cortex-M3 MCU плате
STM32 Cortex-M3 MCU плате
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART плате
Подключение к 8 нажимным кнопкам
Подключение к клавиатуре 5 IO
Подключение к AD клавиатуры
Тестовая плата на порту AD/DA
Подключение к Фрам доска
Многофункциональный периферийный модуль iec, подключенный к шине IEC
Подключение к DataFlash доска
Подключение к аудио Плата усилителя
Подключение к VS1003B MP3 плате
Подключение к RF плате NRF24L01
Подключение к плате хранения Micro SD
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
STM32F0DISCOVERY интегрирует ST-LINK/V2 для программирования/отладки (только SWD).
SWD интерфейсы
На рисунке ниже показано распиновка заголовка интерфейса SWD
Рисунок 1).SWD заголовок
Развития ресурсы
Сопутствующее программное обеспечение (KEIL и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 development documentations (лист данных и т. Д.)Вики:Www.waveshare.com/wiki/Open32F0-D
Посылка содержание
Вес:0,36 кг
В"Стандартный посылка"И"Посылка для досок"Ниже представлены в комплекте.
Стандартный посылка
Open32F0-D материнская плата x 1 Разъем USB типа A для кабеля mini-B x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 CD-диск с программным обеспечением-1 шт.1
2
3
4
5
6
Аксессуар Панели посылка

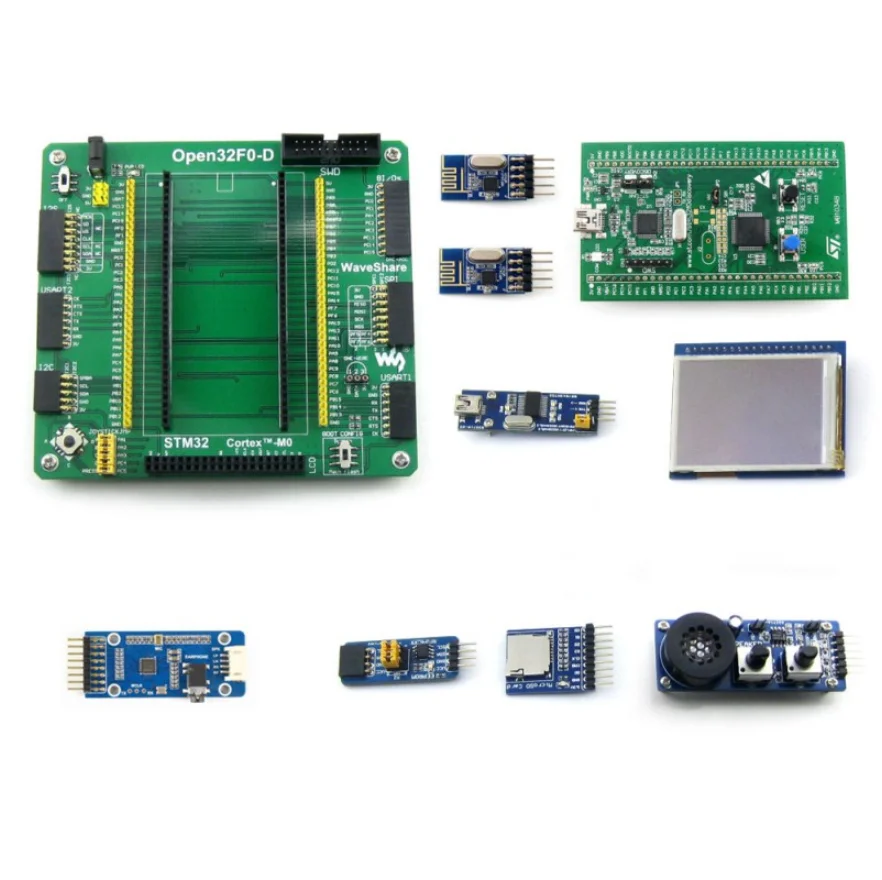

STM32F0DISCOVERY x 1 2,2 дюйма 320x240 сенсорный ЖК-дисплей (A) x 1 Плата для хранения Micro SD x 1 FM24CLXX FRAM доска x 1 WM8960 аудио Плата x 1 NRF24L01 RF плата (B) 2 шт. x 1 Аналоговая тестовая плата x 1 PL2303 USB UART плата (мини) x 11
2
3
4
5
6
7
8
Характеристики
- Бренд
- Waveshare
- Тип демоплаты
- Рука
- Номер модели
- Open32F0-D Package A
- Category
- STM32 ARM Cortex-M0 Development Board
- For use with
- STM32FODISCOVERY Expansion
- Supports
- 2.2inch 320x240 Touch LCD (A)
- Place of Origin
- Guangdong, China (Mainland)
