Core407V # STM32F407VET6 STM32F407 STM32 Cortex-M4 макетная плата с полной IOs

STM32 небольшая плата с STM32F407VET6/STM32F407VGT6 MCU, полный IO расширитель, JTAG/SWD интерфейс отладки

Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs

Обзор

Core407V-это небольшая макетная плата STM32, которая имеетSTM32F407VET6Устройство как микроконтроллер, поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Как Минимальная готовая к запуску система, Core407V интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штыревые разъемы на задней стороне позволяют подключать Core407V к вашей плате приложения и выполнять функции микросхемы в системе. ВсеПорты ввода/выводаДоступны на штыревых коннекторах, и шаг заголовка разработан как2,54 мм.

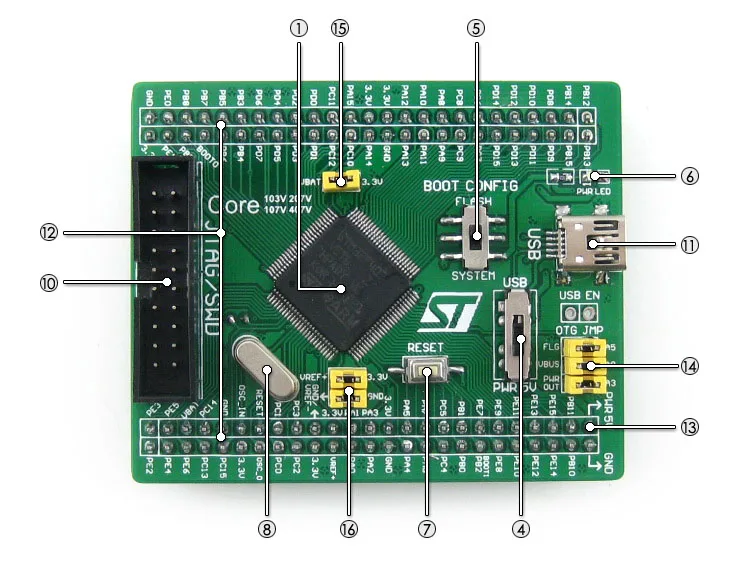

What's On Board

Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs STM32F407VET6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор однотактных инструкций DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8-3,6 В Посылка:LQFP100 Память:512кб флэш, 192 + 4кб SRAM MCU интерфейсы связи: 3 x SPI, 3 x USART, 2 x UART, 2 x IGS, 3 x igc 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и on-chip full-speed PHY 1x10/100 Ethernet MAC 1x8 до 12 параллельный интерфейс камеры Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, делит 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (с нижней стороны):Встроенное USB устройство управления питанием Мощность переключения питания,Питание от 5 вин или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор Кнопка сброса 8 м Кварцевый резонатор 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для создания usb-связи между ПК и макетной платой STM32 IO расширитель (включая VCC/GND),Все контакты MCU доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,Питание 5 в требуется при использовании USB HOST/OTG USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от портов ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF +/VREF-к VCC/GND Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

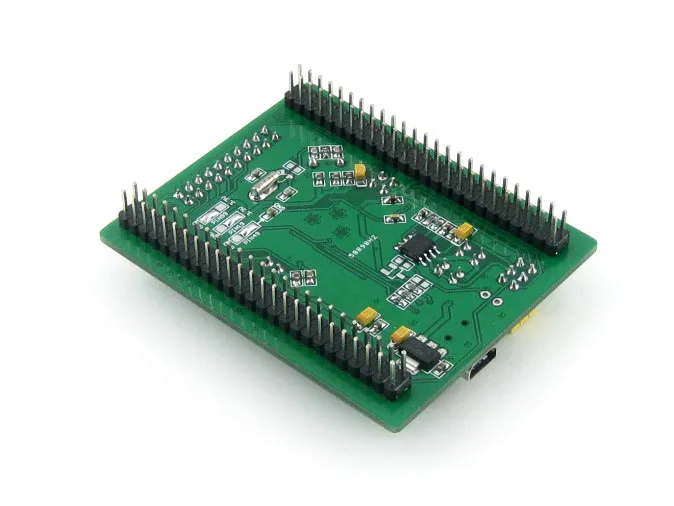

Фото

Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOsWaveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOsWaveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOsWaveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs

Примечание:
Core407V предоставляет интерфейс JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

JTAG

На рисунке 1, на рисунке 2 показана распиновка заголовка JTAG, SWD интерфейс соответственно

Рисунок 1).Джтаг заголовок
Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs
На рисунке 2.SWD заголовок
Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs

Развития ресурсы

Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Разработка документов

Вики:Www.waveshare.com/wiki/Core407V

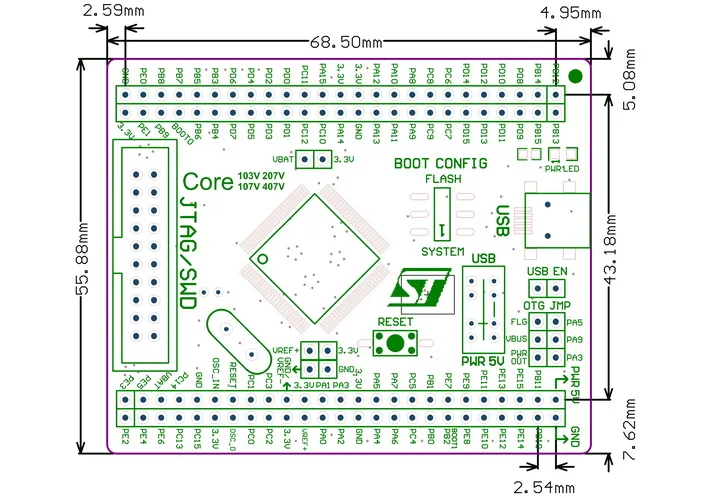

Размеры

Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs

Посылка содержит

Core407V макетная плата x 1 Кабель USB type A-Mini-B x 1 CD-диск с программным обеспечением-1 шт.
1Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs
2Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs
3Waveshare Core407V STM32F4 основная плата STM32F407VET6 STM32F407 STM32 плата Cortex-M4 оценочная плата развития с полной IOs

Клиенты, которые купили этот товар, также купили

Характеристики

Бренд
Waveshare
Тип демоплаты
Рука
Номер модели
Core407V
Category
STM32 ARM Cortex-M4 Development Board
For use with
STM32F407VET6 (LQFP100 package) Development & Prototyping
Onboard MCU
STM32F407VE
Feature 1
1 x USB, 1 x UART (without RS232 transceiver IC), 1 x 8I/Os
Feature 2
Clock circuit, USB power management, boot mode selection
Feature 3
Pinheaders on both sides for easy expansion, and make it pluggable
Feature 4
Removable testing interfaces section, possible to obtain smaller size
Debugging interface
JTAG/SWD
Model Name
Core407V
