Описание
Какая посылка?
| Наименование товара | Количество (3 оси) | Количество (4 оси) |
| Стандартный MPG кулон | 1 | 1 |
| CNC контроллер движения DDCSV2.1 | 1 (DDCS3V2.1) | 1 (DDCS4V2.1) |
| 4 ГБ USB флэш-накопитель | 1 | 1 |
| USB удлинитель для DDCSV2.1 | 1 | 1 |
| 2-фазовый гибридный шаговый драйверы FMD2740C | 3 | 4 |
| 1,89 N. m шаговые двигатели MH57HM76-2804 | 3 | 4 |
| Электронные провода 1 метр | 6 | 6 |
| CD (руководство на английском языке, другие) | 1 | 1 |
Обзор: материнская плата
Этот комплект ЧПУ поставляется с шаговыми моторами 1,89 Н. М. Он может быть использован для DIY небольших машин, таких как фрезерный станок с ЧПУ, фрезерный станок, плазменный станок, лазер и токарный станок.
Не нужен компьютер, может управлять в автономном режиме.
U-диск для чтения g-кода, замена для Mach3, GRBL

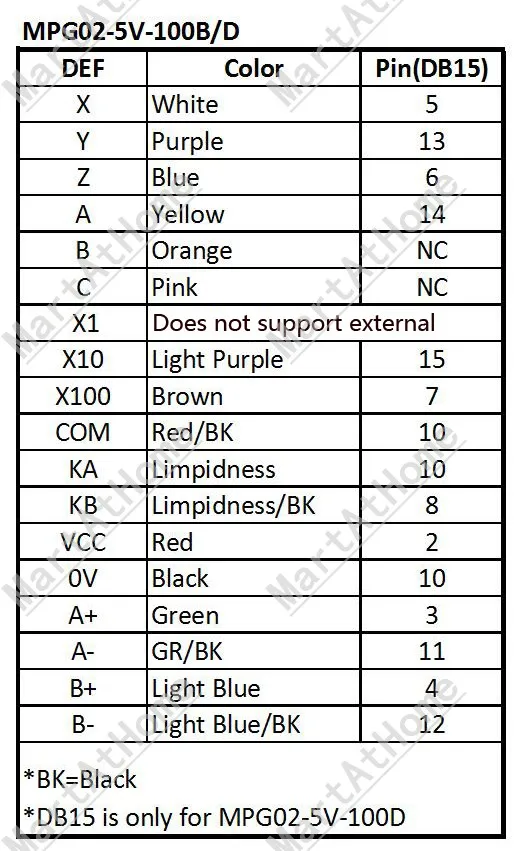

Часть 1: Стандартный MPG кулон
Особенности:
Полнофункциональный Стандартный MPG, с аварийной остановкой, поддерживает общие функциональные операции; Поддержка до 6 осей Принять высокое качество ручной Пульс колеса, 12 мм крышки ручки, чувствовать себя хорошо; Стандартный интерфейс, удобный и эффективный. Настройка шагового блока: X1 (0,001), X10 (0,01), X100 (0,1)

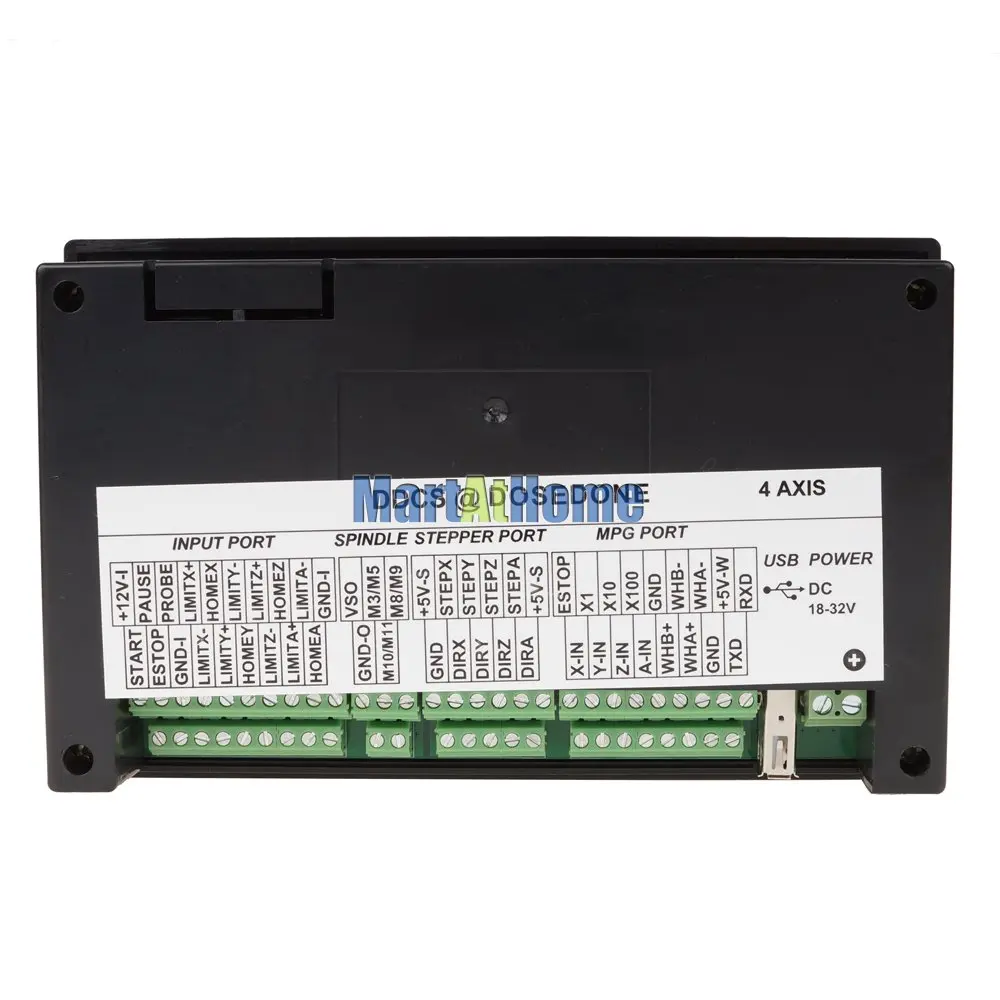

Часть 2: контроллер движения с ЧПУ DDCSV2.1
Параметры:
Обычные цифровой входной интерфейс 16-канальный и 3 контурная анод изоляция сцепного устройства;
Выходной интерфейс порта управления шпинделем 0-10 В с аналоговым количеством (можно модифицировать как выход ШИМ);
Поддержка 4 оси шаговый двигатель и Серводвигатель управления, что является самым высоким показателем импульсный выход управления одной оси составляет 500 кГц;
ARM9 главный чип управления, FPGA core algorithm chip;
4,3 дюймовый TFT экран, соотношение разрешения 480*272;
Управление с помощью 17 рабочих клавиш, которые могли бы завершить общую автономную работу.
18 V-32 V вход питания, в настоящее время требуется не будет ниже, чем 0.5A;
Поддержка USB флэш-диска для чтения кода G, размер файла кода G не требует;
Быть оснащен MPG портом и поддерживает цифровой дисплей MPG, а также поддерживает общий MPG на рынке.
Поддержка ключа панели с одной осью ручной работы, ручной шаг и конт операции;
Поддержка работы быстро определяет рабочее положение;
Поддержка нескольких систем координат (с функцией автоматического сохранения в чехол power cut);
Поддержка функции сохранения данных автоматически после выключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после выключения питания)
Он поддерживает общий шаговый двигатель и серводвигатель.
Поддерживает переключатель NPN.
Ограничение поддержки и домашний общий доступ к входному порту.
Алгоритм обновления, поддержка мягкой интерполяции. (Версия DDCSV1.1 имеет ошибку интерполяции дуги)
Он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с G кодом набора.
Часть 3: шаговый Драйвер FMD2740C
Параметры:
Режим измельчителя: Биполярный постоянный ток Оптопара сигналов: изолированный входной сигнал высокоскоростной оптопара. Частота измельчения: 20 кГц 8 видов точность деления: 1,2, 4,8, 16,32, 64128 на выбор Максимальный ток привода: 4А Входное напряжение: 12 ~ 36 В постоянного тока Входные сигналы: ttl совместимый При стационарном режиме ток автоматически уменьшается наполовину Применимый Мотор: может управлять любым 2-фазный или 4-фазный гибридный шаговый двигатель, который фазы тока должен быть 4A или ниже. Внешний дизайн, легко установитьЧасть 4: шаговый двигатель 1,89 Н. М MH57HM76-2804
Общие Параметры:
| Угол поворота | 0,9 ° |
| Температура подъем | 80℃max |
| Окружающего Температура | -20℃ ~ + 50℃ |
| Сопротивление изоляции | 100 МОм мин., 500VDC |
| Прибор для тестирования Диэлектрической прочности | 500VAC в течение 1 минуты |
| Вал радиальная игра | 0.02Max. (450g-load) |
| Осевое играть | 0.08Max. (450g-load) |
| Макс. Радиальная сила | 75N (20 мм от фланца) |
| Макс. Осевой силы | 15N |
Электрические Параметры:
| Модель No. | Угол поворота | Двигатель Длина | Скорость Напряжение | В настоящее время /Фаза | Сопротивление /Фаза | Индуктивность /Фаза | Держательный крутящий момент | # Зацепки | Крутящий момент | Инерция ротора | Масса |
| (°) | (Д) мм | V | А | Ω | MH | Kg. См | Нет. | G. См | G. См | Кг | |
| MH57HM76-2804 | 0,9 | 76 | 3,2 | 2,8 | 1,13 | 5,6 | 18 | 4 | 680 | 480 |
1,1 |
Часть 4: 1 метр электронных проводов
1 метр RV 0,3 одножильный многожильный провод 99.9% бескислородной меди ПВХ.
