Описание
Посылка включает в себя:
1 х система управления с ЧПУ
Руководство по эксплуатации на английском языке-1 шт.
Английский Интерфейс,На английском и китайском языках Панель
Описание:

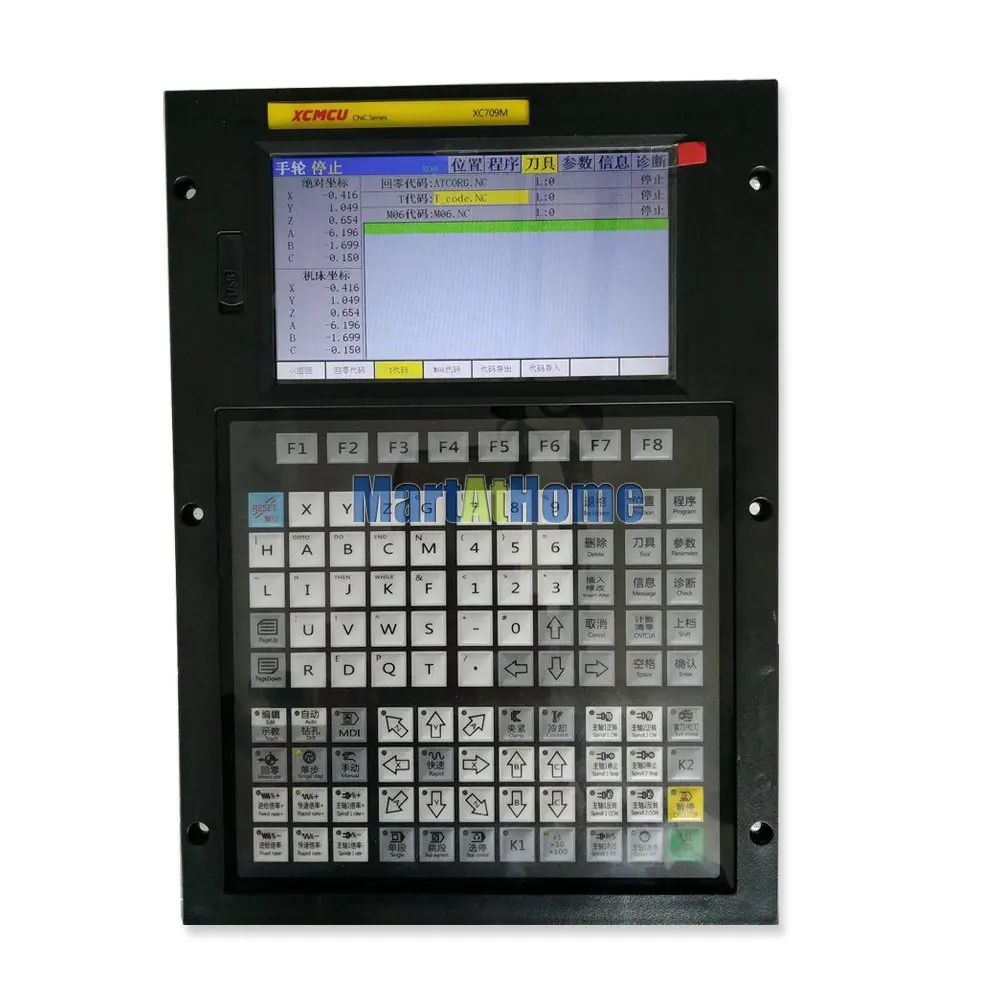

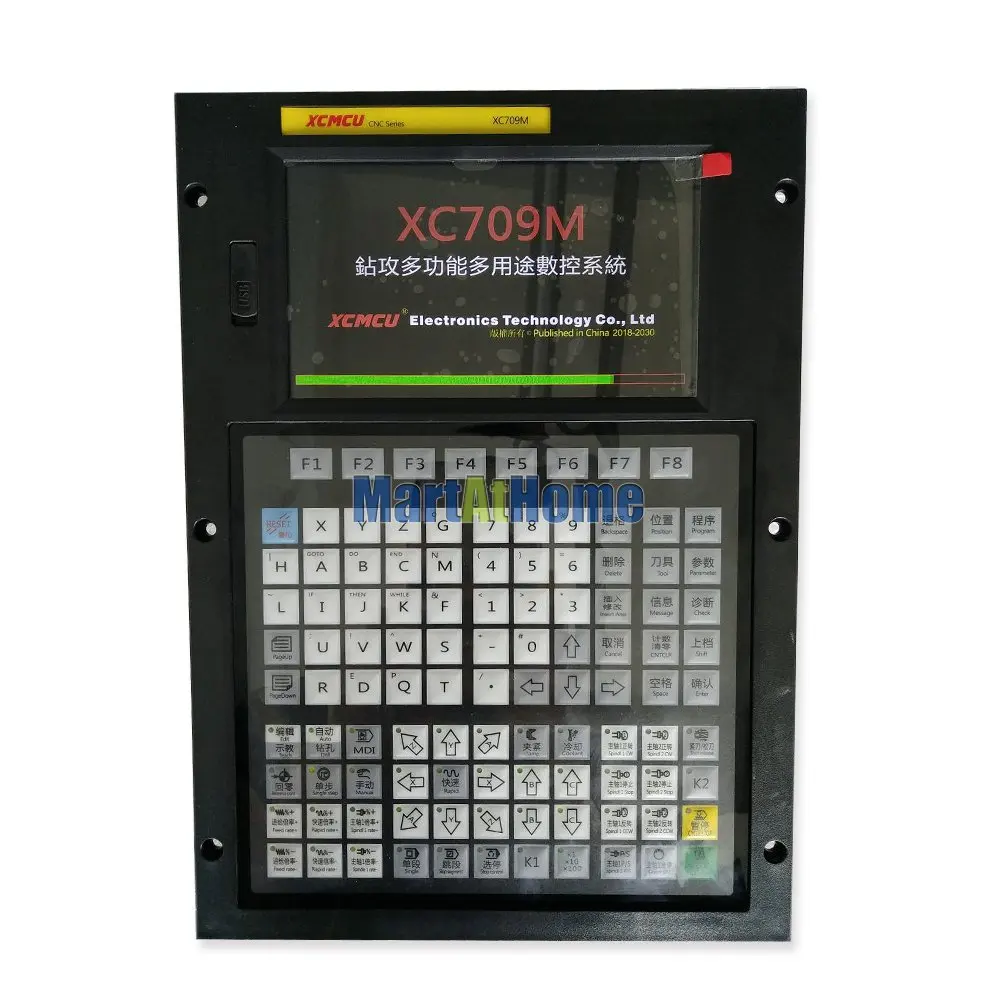

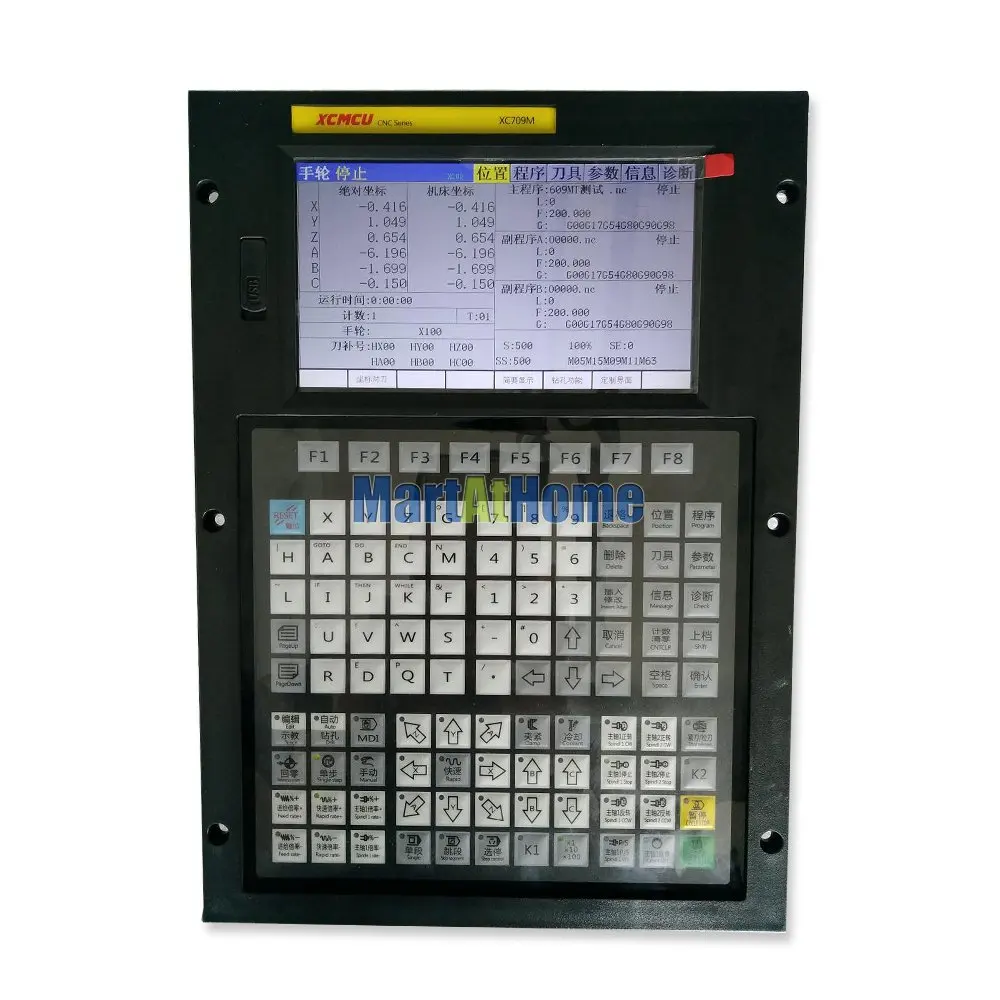

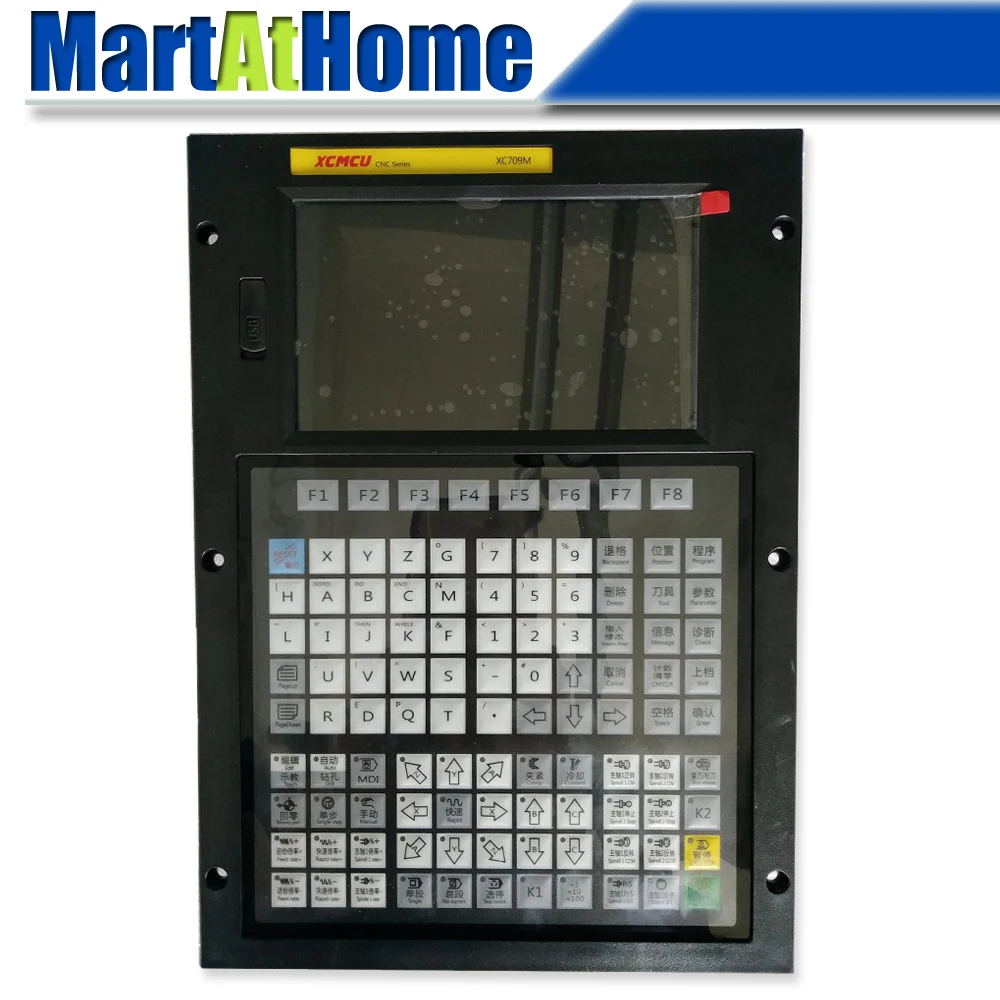

XC709M буровая и атакующая многофункциональная система ЧПУ-это система чпу нового поколения, разработанная нашей компанией.Поддерживает сверление, нарезание, сверление и автоматическую подачу.Он использует 32-битный высокопроизводительный микропроцессор, в режиме реального времени multi-задачи управления технологий и аппаратных интерполяции, полностью зависит, 0,001 мм интерполяция точности и самую высокую скорость 30 м/мин. Это лучший выбор для сверлильных станков с ЧПУ, специальных станков, оборудования автоматизации, питательных роботов и т. Д.
Сравнение XC709D, XC709M, XC809D, XC809M:
| Модель | XC709D | XC809D | XC709M | XC809M |
| Применение поле | Используется в гравировальных станках, гравировальных и фрезерных станках, небольших обрабатывающих центрах | Используется для сверления, нарезания и автоматизированного сверлильного станка. | ||
| Алгоритм | Микро-отрезков перспективный алгоритм | Общий алгоритм | ||
| Заготовки | Стандарт обработки заготовки | Обработка нестандартной заготовки | ||
| Ручное Программирование | Поддержка | Никогда не поддерживают воздушную почту столба Кита | ||
| Программа экспорт от компьютера | Поддержка | Поддержка | ||
Особенности:
Исходя из 32-битный микропроцессор,Полностью соединенный, точность интерполяции 0,001 мм, максимальная скорость 30 м/мин, поддержка направления + импульса и квадратурного импульса.
7-дюймовый цветной широкоэкранный ЖК-дисплей, разрешение 800X480,Интерфейс Windows стиль. Оснащен 8 мягкими функциональными клавишами, Управление простое и простое в обучении. Обеспечивает богатый интерфейс отображения, такой как классификация параметров, журнал сигнализации, диагностика системы и т. д., удобный для отладки и обслуживания.
Он может запускать 3 программы (1 основная программа и 2 подпрограммы) одновременно,Что удобно для написания программ для обработки, загрузки и заглушения.
Международная стандартная G инструкция, совместимая с системой FANUC.
40 видов G-commandПоддержка бурения цикла и нарезания.
Часть программы полноэкранное правление, встроенный 1 г массивное пространство программы, может хранить N части программы.
USB интерфейс,Поддержка чтения и записи файлов U диска, резервного копирования данных.
Вход 24 точки (расширяемый до 96), выход 24 точки (расширяемый до 96) (пользовательский),Гибкие и удобные.
Китайский/английскийРабочий интерфейс,Переключаемая мини fpv-камера, Полная информация о помощи и более удобное управление.
Система использует ускорение предварительной интерполяции и контроль замедления.
Поддержка многоуровневого управления, удобное управление устройством и ограниченная функция блокировки системы.
Поддержка GG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, Wentai и другие третьи вечерние файлы программного обеспечения.
Поддерживает самостоятельное Программирование магазина инструментов и гибкое использование нескольких журналов инструментов.
Технические характеристики:
| Основные функции | |
| Кол-во Ось управления | 3 ~ 6 осей (X, Y, Z, A, B, C) |
| Кол-во связь оси | Полная связь |
| Журнал Инструмент | Поддержка, необходимо изменить код магазина |
| Шпинделя | 2 аналоговых шпинделя, где шпиндель 1 может использовать цифровой шпиндель (занимающий цифровую ось) |
| Шпинделя мониторинга | Да |
| Минимальный блок команды | 0,001 мм |
| Максимальная команды и соотношение цена/качество | ± 99999999 × Минимальный блок управления |
| Быстрая скорость подачи | 30000 мм/мин |
| Быстрая скорость подачи преимущественную силу | F0, 25%, 50%, 75%, 100% |
| Импульсном режиме | 1: направление + пульс 2: квадратурный пульс (если драйвер поддерживает, рекомендуется, защита от помех более сильна) |
| Максимальная частота | Можно установить 100 кГц, 200 кГц, 500 кГц. (500 кГц может быть осуществлен только во всех осях ортогонального режима вывода) |
| Скорость подачи преимущественную силу | 0 ~ 150% |
| Электронные передаточное число | 1 ~ 65535: 1 ~ 65535 |
| Автоматический разгон и торможение | Да |
| Позиционирования | G00 (позиционирование линейной интерполяции) |
| Интерполяция | Прямая линия (G01), дуга (G02/G03/G12), спиральная интерполяция |
| Возвращение к контрольная точка | Автоматически возвращается в опорную точку (G28) |
| ЖК-дисплей | 7-дюймовая TFT ЖК-дисплей экран с разрешением 800 × 480 |
| Многодокументный интерфейс программного обеспечения для ключей | 8 |
| Один шаг к | X1, x10, x100 |
| Связь интерфейс | U диск интерфейс |
| Внешний маховик интерфейс | Да |
| Интерфейс ввода/вывода | 24/24 (расширяемый до 96/96) |
| Пауза (секунд) | Да |
| Квази-состоянии остановки | Да |
| Квази-стоп | Да |
| Для хранения туда и обратно в клетку | Да |
| Многодокументный интерфейс операции | Да, поддержка многосегментной работы |
| Сброс | Да |
| Прыгать переключатель | Да |
| Один в поп упаковке, операции | Да |
| Программа защиты переключатель | Да |
| Само-диагностические функции | Да |
| Кнопка аварийной остановки | Да |
| Питание | Однофазный Вход 100 ~ 240 В переменного тока 1.52A 50/60 Hz±1, выход 24 В постоянного тока 3.2A |
| Система координат | Система координат машины (G53), система координат заготовки (G92, G54 ~ G59), локальная система координат (G52), система координат |
| Автоматическая система координат установка | Да |
| Десятичная система точечный ввод | Да |
| Вспомогательный Функция | |
| Вспомогательная функция | M2 цифры, M код настройки, ручной/MDI/автоматический режим управления вращения шпинделя вперед, обратное вращение, остановка; контроль запуска и остановки охлаждающей жидкости; контроль запуска и остановки смазки и т. Д. |
| Шпинделя Функция | |
| Шпинделя функция | Двойные шпиндели |
| Цифровой шпинделя | Поддержка ed шпинделем 1, занимает одну цифровую ось (ось Z не поддерживает), и скорость вращения более стабильная. |
| Нарезание резьбы | Поддержка |
| Шпиндель с аналоговым выходом | Да, двойной шпиндели |
| Ножи Функция | |
| Функция инструмента | Поддержка Автоматическая смена инструмента, Поддержка Сплит центровочные нож, 3-точечная центровочные инструмент |
| Компенсация инструмента памяти | -9999,999 ~ 9999,999, 99 |
| Компенсация инструмента | Компенсация длины для каждой оси |
| Редактирования Управление | |
| Функции редактирования | Параметры, диагностический битовый ввод, правка программ, многоблочное выполнение MDI |
| Емкость для хранения | 1 г |
| Количество сохраненных программы | N один |
| Дисплей из название программы | Китайский, английский, цифры, комбинация |
| Программа линия поиска | Да |
| Не используйте дополнительный блок | Да |
| Программа переключения | Да |
| Дисплей | |
| Дисплей | Китайский, английский, переключаемый |
| Время обработки, отображение Количества деталей | Да |
| Скорость вращения шпинделя, M/S Команда | Да |
| Габариты (мм) | Размеры (высота × ширина × толщина) 328 × 236 × 80 |
| Размер отверстия (высота х ширина) | 305 × 207 |
Характеристики
- Бренд
- Argedo
- Номер модели
- XC709M
- Применение
- Фрезерный станок
- Power Supply
- Single Phase Input 100~240V AC 1.52A 50/60 Hz±1, Output 24V DC 3.2A
