FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

5.0 2 отзыва 8 заказов
1 121 руб.

Описание

Вы можете использовать FT2232HL для преобразования из USB в несколько интерфейсов, таких как UART/SPI/JTAG/I2C и т. д.
Для детальной функциональности чипа см. Его таблицу данных.
Описания 【】

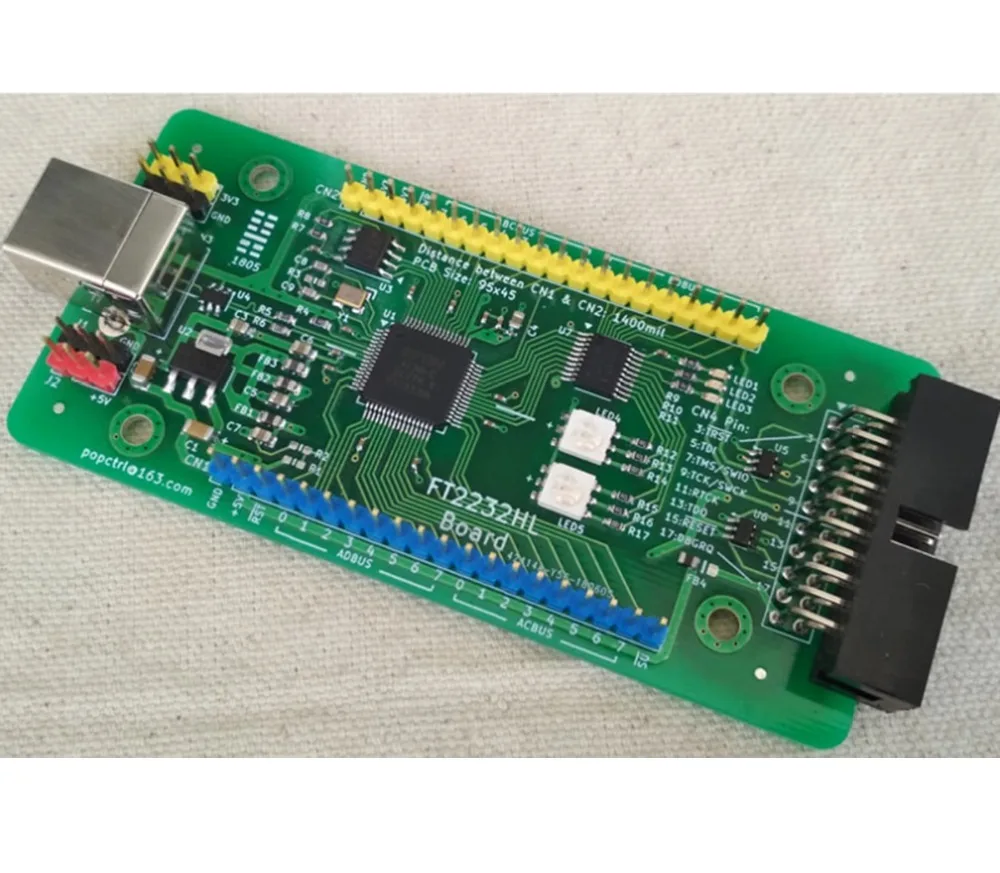

Габаритные размеры (Длина x Ширина x высота): 103x45x14 мм
Размер печатной платы (Длина x Ширина x толщина): 95x45x1,6 мм

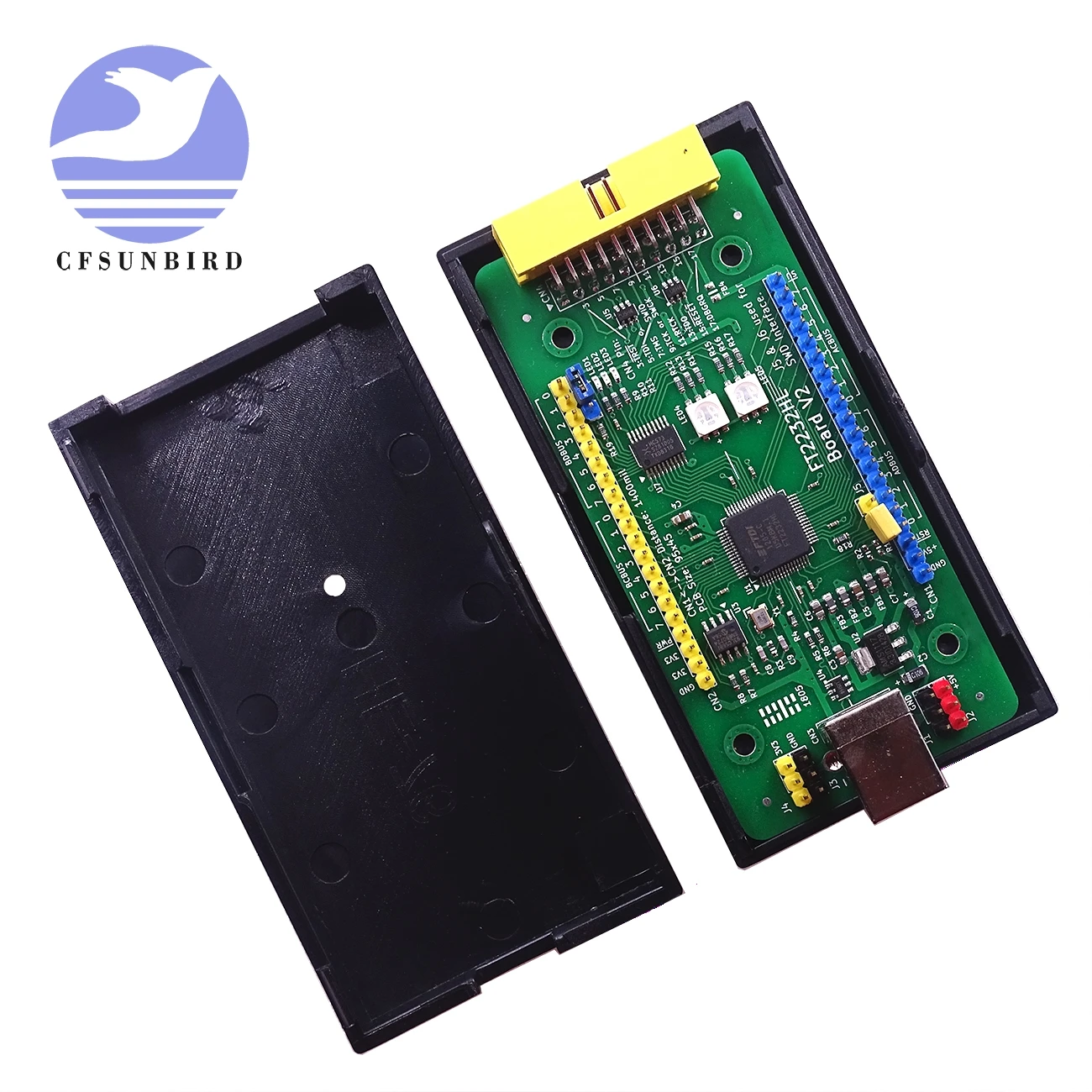

Вся доска помещается внутри общего j-link пластикового корпуса.
Источник питания: + 5 В, который подключен к CN3 через USB квадратный кабель.
Все функциональные контакты вытянуты, что позволяет легко использовать провод dupont для подключения периферийных модулей.
Сигнальные штифты CN3 и CN4 добавляются с защитой от ЭСР. Для получения подробной информации см. схему.

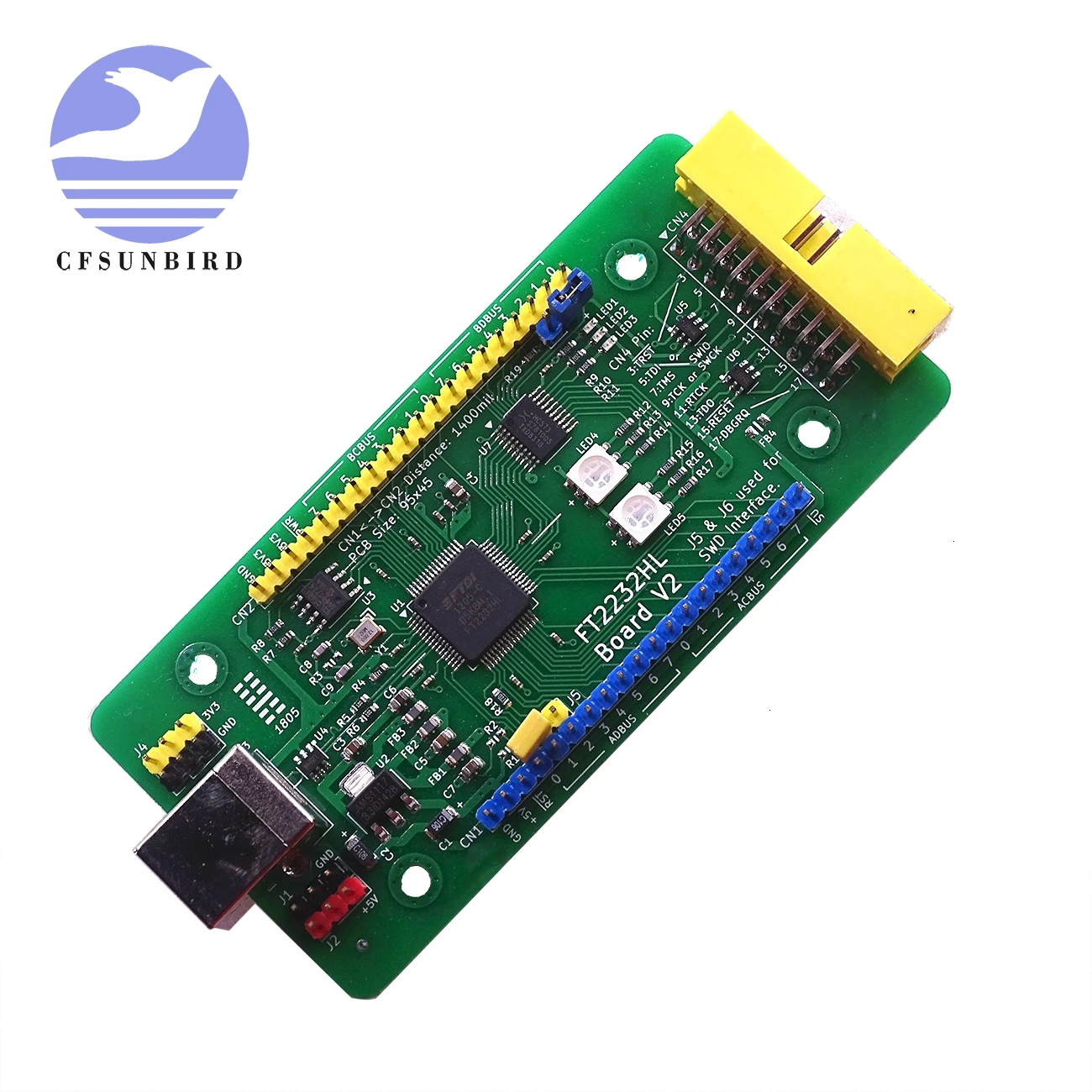

CN1: 2,54 мм Расстояние 1x20 Pin однорядные иглы;
CN2: 2,54 мм Расстояние 1x20 Pin однорядные иглы;

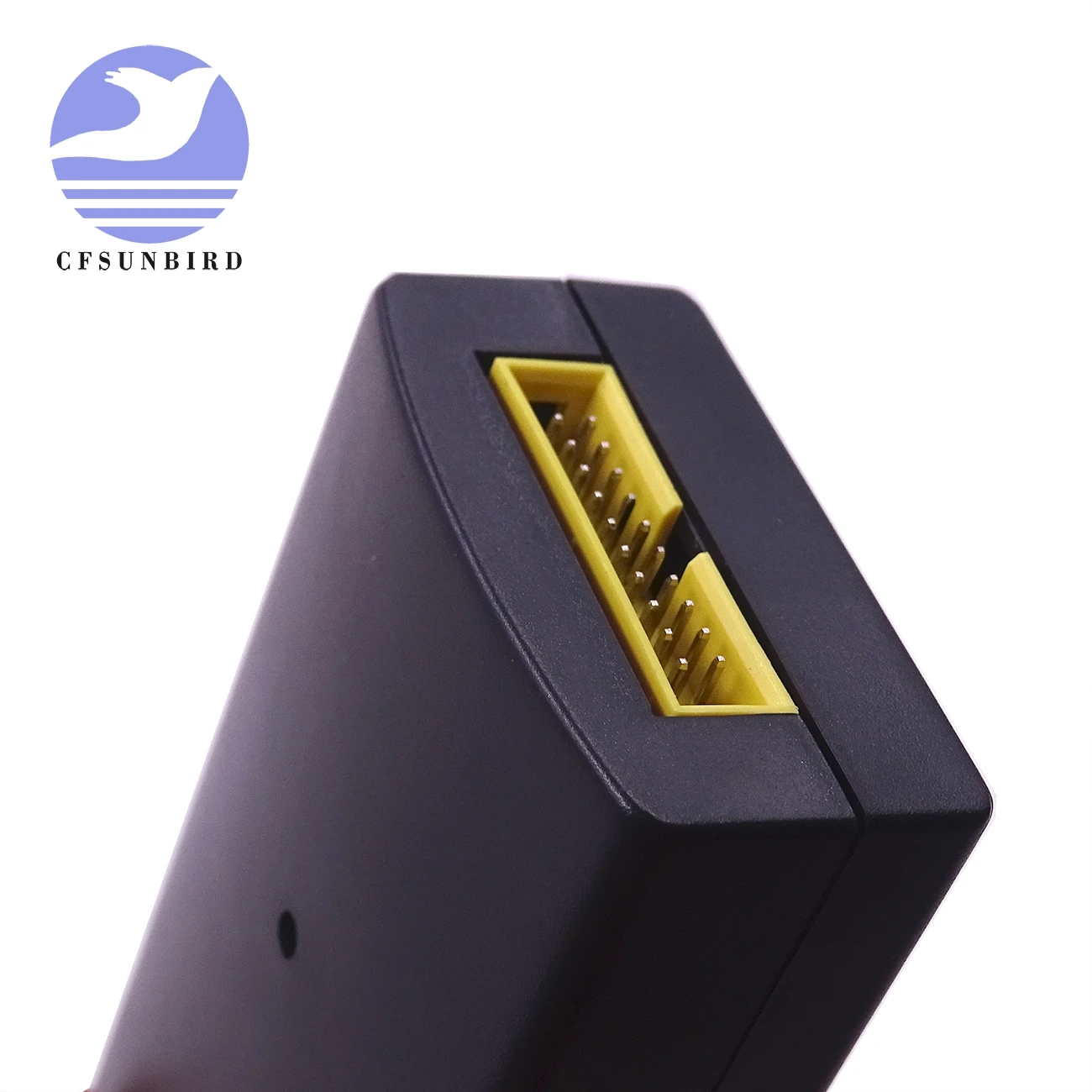

CN4: 2,54 мм расстояние 2x10 Pin двойной ряд иглы простой угловой держатель.
Расстояние между CN1 и CN2 составляет 1400mil, то есть 14*2,54 = 35,56 мм.
[Соответствующую информацию]
1, схема платы (Адрес: https://github.com/arm8686/FT2232HL-Board).
2. Пожалуйста, загрузите обновленную версию на официальном сайте FTDI (http://www.ftdichip.com/).
[Простые шаги использования]
LED1-это индикатор питания. После подачи питания, он остается на.
После установки накопителя CDM21228_Setup FT2232HL по умолчанию подключается к USB к двойной последовательный портам.
Использование программного обеспечения последовательной отладки ПК может легко проверить эти два последовательных порта.
Просто используйте два провода dupont для крестовина последовательных портов:
ADBUS0 (TXD) и BDBUS1 (RXD)
ADBUS1 (RXD) и BDBUS0 (TXD)
U7 (74HC573) подключен к BDBUS для вождения светодиодный для индикации сигнала.
Некоторые светодиодный вспышки нормальны при зарядке платы.
Когда BDBUS используется в качестве последовательного порта и открывается, красный свет в LED5 всегда включен, что является индикатором аппаратного контроля потока, что является нормальным феноменом.
Плата 93LC56 EEPROM не используется, поэтому она указана в качестве пустого устройства.
FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD
FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

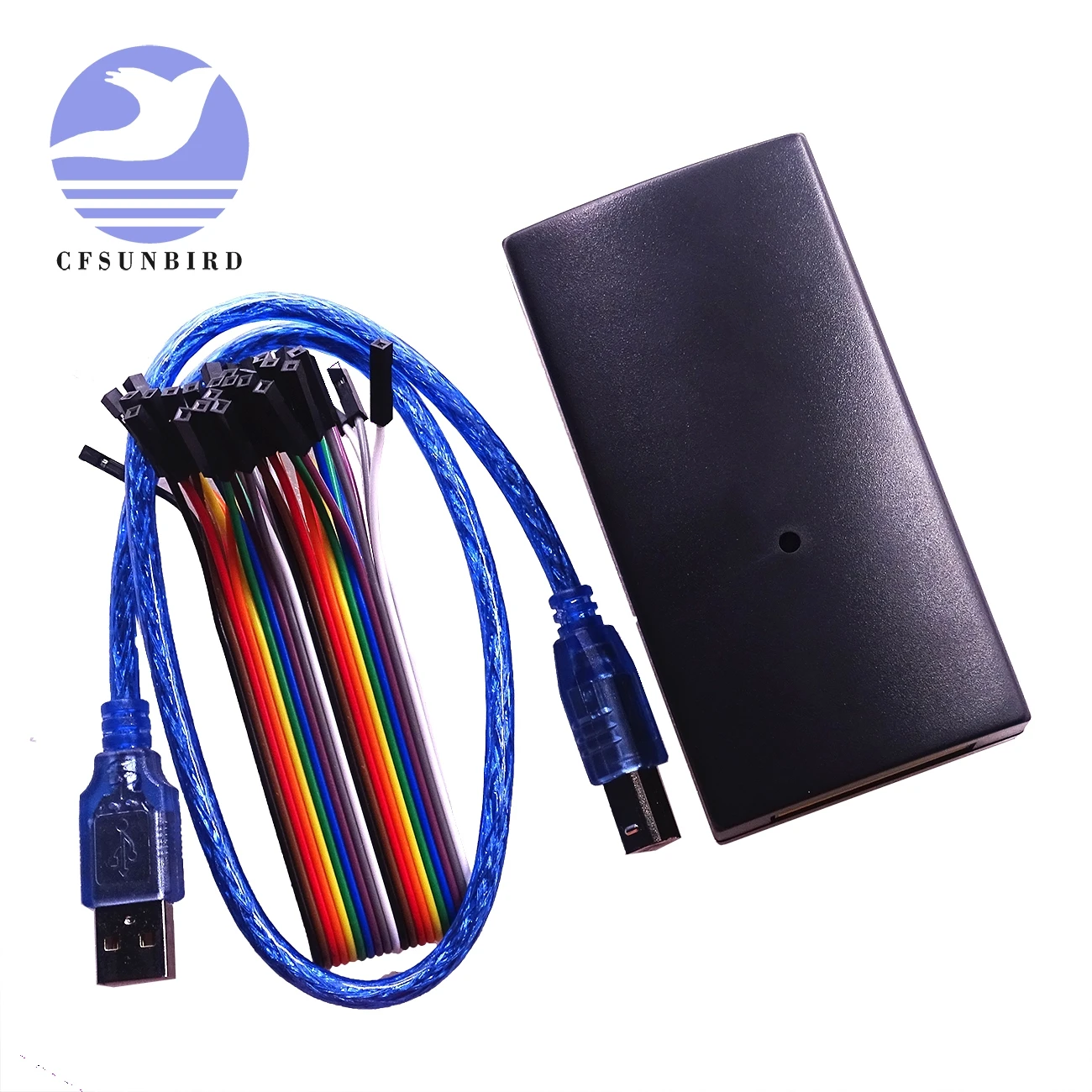

Список поставки
1. FT2232HL макетная плата: 1.
2. квадратный провод USB (0,5 м): 1.
3. линии DuPont: 10.
4. нешелконабивная пластиковая оболочка: 1.

FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

Характеристики

Номер модели
FT2232HL
Индивидуальное изготовление
Да
Бренд
CFsunbird
