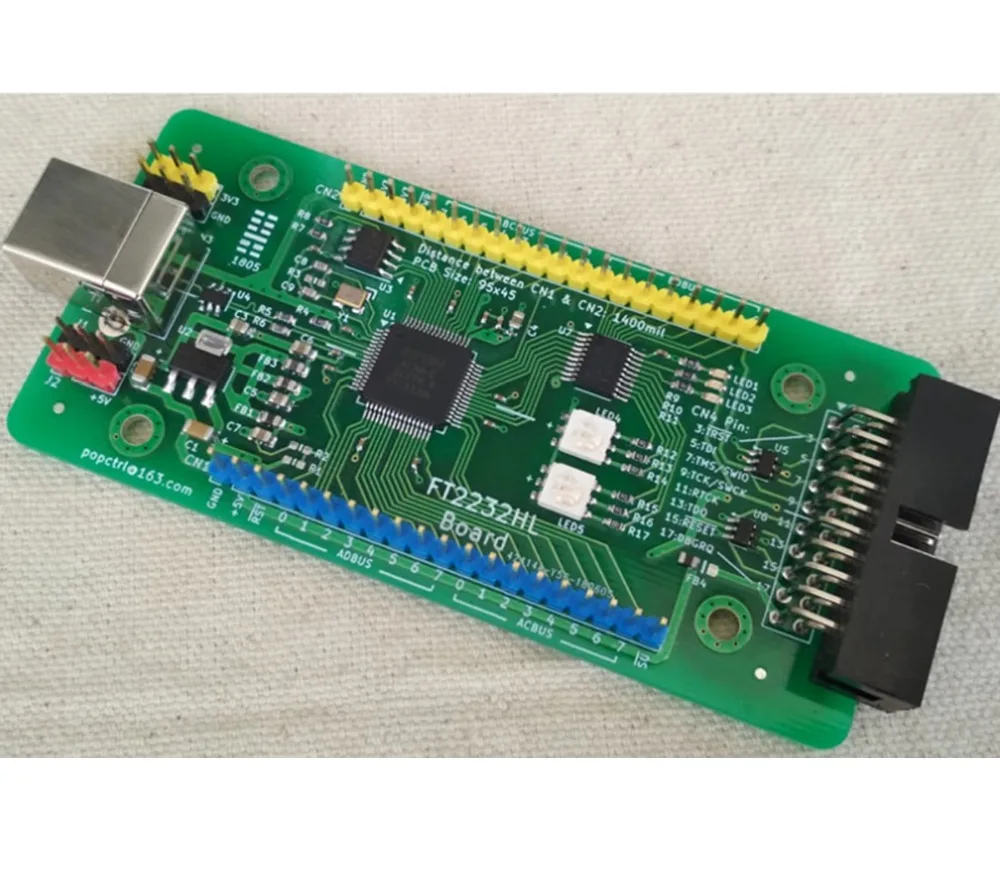

FT2232HL макетная плата FT2232H USB порт Поддержка JTAG openOCD

Вы можете использовать FT2232HL для преобразования из USB в несколько интерфейсов, таких как UART/SPI/JTAG/iec и т. Д.

Для детальной функциональности чипа см. Его техническое описание.

Описания 【 】

Габаритные размеры (Длина x Ширина x высота): 103x45x14 мм

Размер печатной платы (Длина x Ширина x толщина): 95x45x1,6 мм

Вся плата помещается внутри обычного пластикового корпуса j-link.

Источник питания: + 5 В, который подключается к CN3 через USB квадратный кабель.

Все функциональные контакты вытянуты, что позволяет легко использовать провод dupont для подключения периферийных модулей.

Сигнальные контакты CN3 и CN4 добавлены с защитой от ЭСР. Для получения подробной информации см. Схему.

CN1: расстояние 2,54 мм 1x20 Pin Однорядная игла;

CN2: расстояние 2,54 мм 1x20 Pin Однорядная игла;

CN4: 2,54 мм расстояние 2x10 Pin двойной ряд иглы простой угол держатель.

Расстояние между CN1 и CN2 составляет 1400mil, то есть 14*2,54 = 35,56 мм.

[Соответствующую информацию]

1, схема платы (Адрес: https://github.com/arm8686/FT2232HL-Board).

2. Пожалуйста, загрузите обновленную версию на официальном сайте FTDI (http://www.ftdichip.com/).

[Простые шаги использования]

LED1-индикатор включения светильник. После подачи питания он остается включенным.

После установки своего накопителя CDM21228_Setup FT2232HL по умолчанию переходит к USB к двойным последовательным портам.

Использование программного обеспечения для последовательной отладки ПК может легко протестировать эти два последовательных порта.

Просто используйте два провода dupont для перекрестного подключения последовательных портов:

ADBUS0 (TXD) и BDBUS1 (RXD)

ADBUS1 (RXD) и BDBUS0 (TXD)

U7 (74HC573) подключен к BDBUS для вождения светодиодный индикатор сигнала.

Некоторые светодиодный мигает нормально, когда плата заряжается.

Когда BDBUS используется в качестве последовательного порта и открывается, красный светильник в LED5 всегда включен, что является индикатором аппаратного управления потоком, что является нормальным феноменом.

Плата 93LC56 EEPROM не используется, поэтому она указана как пустое устройство.
