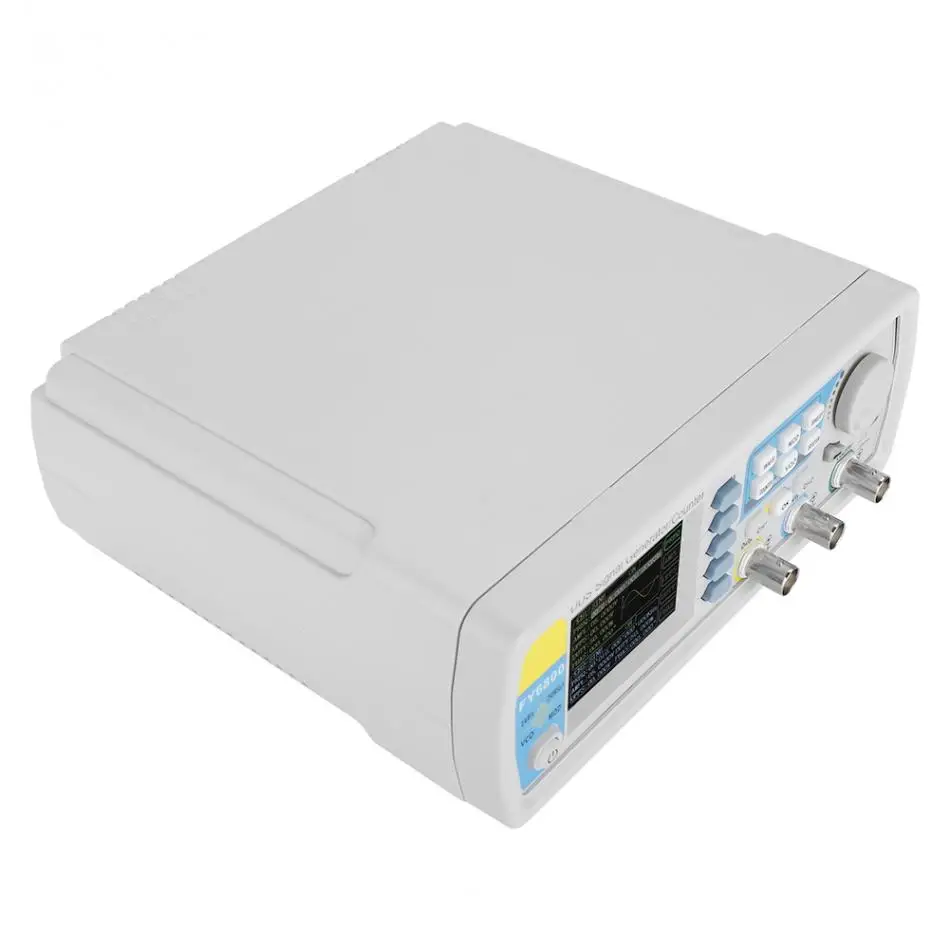

Цифровой осциллограф AC100-240V двухканальный DDS генератор сигналов логический анализатор

Описание

Цифровой осциллограф AC100-240V двухканальный DDS генератор сигналов логический анализаторОсциллограф

Особенности:

Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов. Настольный дизайн с корпусом из АБС-пластика, AC 100-240 V (AC) Широкий источник напряжения; 2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320x240, отображающий параметры и графику двух каналов одновременно. Прибор использует 14-битный высокоскоростной чип преобразователя D/A (5Vpp Выходная погрешность квантования составляет менее 1 мВ), частота дискретизации 250MSa/s, 14 бит вертикальное разрешение. Полностью независимый двухканальный выход (эквивалент двух автономных источников сигнала), способный работать синхронно, и разность фаз может быть точно скорректирована; Оснащен функцией отслеживания каналов, когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя одновременно; Два или более инструментов могут синхронизировать несколько инструментов через порт синхронизации; Можно выводить до 98 наборов функциональных/произвольных форм сигналов, включая 34 набора заданных форм сигналов и 64 набора заданных пользователем форм сигналов. Предустановленные формы волны включают: синусоидальную волну, квадратную волну (регулируемое отношение нагрузки), треугольную волну, импульсную волну (предустановленную ширину и частоту импульса можно точно установить), подъемную пиловидную волну, рампу пиловидную волну, лестничная волна, трапециевидная импульсная волна, тонущий пульс, узкий пульс, шум, exponential rise, exponential drop, Электрокардиограмма, пульс Лоренца, несколько звуковых волн, CMOS (0 ~ 10 в), четырехканальный ttl уровень и напряжение постоянного тока; Позволяет хранить 64 файла данных произвольной формы, каждая из которых имеет глубину 8192 точек * 14 бит; Высокая точность частоты: точность частоты может достигать 10-6 заказов; Разрешение частот относительно высокое: разрешение частоты в полном диапазоне составляет 1 UHZ (0,000001Hz); Амплитудное разрешение выше: амплитудное разрешение может быть меньше 1 мВ (0,001 В); С-10V ~ + 10 V DC смещения функция (<20 МГц), разрешение до 1mV; Рабочий цикл обоих каналов может регулироваться независимо, с точностью 0.01%; Диапазон регулировки фаз двух каналов составляет 0 ~ 359,99 °, а точность регулировки-0,01 °; U без ограничения диапазона: полный диапазон частоты не делится на переключатели передач, программируемые настройки; С функцией вывода цифрового сигнала он может осуществить любой уровень CMOS с амплитудой 0 ~ 10 В; Функция сканирования: он может сканировать четыре свойства сигнала: частота, амплитуда, смещение и рабочий цикл. Имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 с. Запуск и конец сканирования можно установить произвольно; Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может output1 ~ 1048575 импульсных поездов. Функция VCO: поддержка функции контроля напряжения VCO выходной сигнал (например, генератор с контролем напряжения). Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции. Функция частотного счетчика 100 м: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц. Функция счетчика: Он имеет 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока. Все параметры могут быть откалиброваны с помощью внутренних процедур; Оснащен мощной функцией изменения произвольной формы волны, он может изменить произвольную форму волны на ПК и загрузить на приборную выходную форму волны; Мощные коммуникационные функции, которые можно управлять с помощью ПК. Протокол открытой связи делает вторичное развитие очень простым; Стандартные двойные полнофункциональные каналы, которые эквивалентны двум автономным генераторам. Высокая надежность: масштабная интегральная схема, технология поверхностного монтажа, высокая надежность, долгий срок службы; Защита от короткого замыкания на выходе: все выходы сигнала могут работать в условиях короткого замыкания при нагрузке 60 с или более; Можете выбрать наш Усилитель мощности серии FYA2000S или FPA1000 для вывода сигнала 20 Вт ~ 100 Вт в DC-10MHz ширине без каких-либо искажений.

Параметры:

Цифровой осциллограф AC100-240V двухканальный DDS генератор сигналов логический анализатор

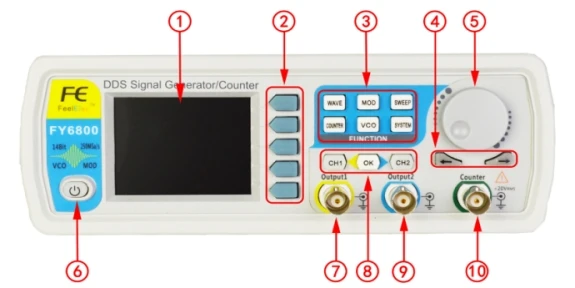

Предмет	Функция	Описание продукта:
1	ЖК-дисплей	2,4 дюймовый TFT (320x240) цветной ЖК-дисплей. Инструкция по эксплуатации, пожалуйста, проверьте раздел "пользовательский интерфейс".
2	Кнопки меню Инструкция по установке:	Кнопки меню сочетаются с меню, отображаемым на ЖК-дисплее. Нажмите соответствующую кнопку, чтобы активировать подменю.
3	Функция кнопки зона	Сигналов Кнопка выбора: -Вы можете переключаться между синусом, квадратной волной, треугольной волной и любым типом произвольной волны. -Изменение выбранного типа сигнала канала.
Кнопки функции триггера и модуляции -Может установить Конкретное количество импульсной функции вывода поезда (боры) -Режим модуляции может быть установлен: ASK, FSK, PSK, AM, FM, PM
Синусоидальный, квадратный, пилообразный и произвольный сигнал можно сканировать. -Поддерживает сканирование четырех параметров частоты, амплитуды, смещения и рабочего цикла. Поддерживает два линейных и логарифмических метода сканирования.
Может переключаться на частотомер и функцию счетчика, измерять частоту, период, рабочий цикл, положительную ширину импульса внешнего входного сигнала -Поддержка входного сигнала постоянного и переменного тока. -Поддержка 1 s, 10 s и 100 s Переключение времени ворот. -Двухканальный выход может работать с измерением частоты.
Функция VCO может быть установлена -Поддержка частоты генератора сигналов контроля напряжения VCO, амплитуды, смещения, рабочего цикла и других выходных функций параметров (таких как осциллятор с контролем напряжения).
Используется для установки параметров вспомогательной функции и параметров системы. -Поддерживает хранение 20 наборов параметров, таких как частота, амплитуда, смещение и фаза -Поддержка переключения на китайском и английском языках -Поддержка tone off/on -Поддержка многомашинного каскадного -Поддерживает главный/slave переключатель в каскадном состоянии -Поддержка двухканального питания-по умолчанию Настройка выходного состояния
4	Стрелки	Нажмите кнопки со стрелками, чтобы выбрать фигуру, которую вы хотите изменить при установке значений каждого параметра.
5	Диапазон регулировки ручки	При использовании ручки для установки параметров можно увеличить (по часовой стрелке) или уменьшить (против часовой стрелки) значение на текущем курсоре.
6	Мощность кнопка	Индикатор питания будет гореть при включении. Когда генератор сигнала выключен, светильник индикатора войдет в состояние дыхательной лампы, а CH1 и CH2 перестанут выводить (выход останется на 0 вольт).
7	CH1 Канал выходной разъем	Разъем BNC, Номинальное выходное сопротивление 50Ω. Когда канал CH1 включен (загорается индикатор кнопки CH1), разъем Выводит сигнал в текущей конфигурации CH1.
8	Управление каналом, кнопка OK	Он используется для управления выходом Канала CH1 и может быть переключен на интерфейс настройки параметров ch1. -Нажмите эту кнопку, CH1 светильник включится, и CH1 выход включится. В этот момент разъем (CH1) Выводит сигнал в текущей конфигурации. -Нажмите эту кнопку еще раз, светильник индикатора гаснет, и в этот момент выход CH1 выключен.
Кнопка подтверждения -При правке параметров частоты нажмите эту клавишу, чтобы изменить блок частот. -При сканировании интерфейса Нажмите эту кнопку, чтобы начать/остановить сканирование.
Он используется для управления выходом Канала CH1 и может быть переключен на интерфейс настройки параметров ch1. -Нажмите эту кнопку, светильник CH2 включится, и выход ch2. В этот момент разъем (CH2) Выводит сигнал в текущей конфигурации. -Нажмите эту кнопку еще раз, светильник индикатора гаснет, и в этот момент выход ch2.
9	CH2 Канал выходной разъем	Разъем BNC, Номинальное выходное сопротивление 50Ω. При включенном канале CH2 (загорается индикатор кнопки CH2) разъем Выводит сигнал в текущей конфигурации CH2.
10	Соединением AC измерительный стержень	Разъем BNC, входное сопротивление 100Ω. Для ввода сигнала счетчика или счетчика.
11	Модель	FY6800
12	Напряжение	100-240 V
13	Тип(По желанию)	30 МГц вилка стандарта США, 30 МГц вилка стандарта ЕС, 60 МГц вилка стандарта США, Штепсельная Вилка европейского стандарта 60 МГц, штепсельная вилка европейского стандарта 30 МГц, штепсельная вилка европейского стандарта 60 МГц
14	Размер	2017,89 см/7,97 3.5in
15	Вес	Approx.1107g/39 oz

Детали:

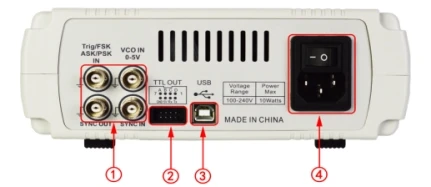

Задняя панель FY6800is как на рисунке 1-2 ниже. 4 клеммы BNC слева-это соединители постоянного тока, измерительные клеммы Trig/FSK/ASK/PSK IN, внешний вход развертки VCO IN, синхронизация выходного разъема Синхронизация и синхронизация входного разъема синхронизация. Затем следует за выходным терминалом ttl, usb-терминалом, выключателем питания и входным разъемом питания.

Цифровой осциллограф AC100-240V двухканальный DDS генератор сигналов логический анализатор

1. Разъем BNC

Trig/FSK/ASK/PSK IN: измерительный терминал соединения постоянного тока и входной терминал триггера модуляции ASK/PSK/FSK.

VCO в: входной терминал развертки внешнего сигнала может осуществлять частоту управления напряжением, амплитуду управления напряжением, смещение управления напряжением, контроль напряжения рабочего цикла и так далее. Частота входного внешнего сигнала должна быть ниже 500 Гц.

Синхронизация: выходной терминал сигнала синхронизации.

Синхронизация: входной терминал сигнала синхронизации.

2. Выход сигнала ttl

Частота порта а одинаковая с частотой выхода ch1. Частота порта B одинаковая с частотой порта A, но с обратной фазой (180 °). Частота порта C одинаковая с частотой CH2. Частота порта D одинаковая с портом C, но с обратной фазой (180 °).

3. Интерфейс usb-устройства

Это для связи с ПК (это USB-TTL последовательный порт и драйвер необходим). Может программировать с помощью хост-компьютера.

4. Выключатель питания и входная розетка (диапазон напряжения AC100V-AC240V).

Посылка список:

1 х FY6800 генератор сигналов

1 х USB кабель связи
Тестовый Кабель BNC-1 шт.
1 x Кабель с зажимом Q9
1 x Мощность кабель

Цифровой осциллограф AC100-240V двухканальный DDS генератор сигналов логический анализатор
