Портативный цифровой осциллограф DSO DS213 2CH 15 МГц 100MSa/s генератор сигналов DSO212 2CH 1 МГц 10MSa/s

Описание

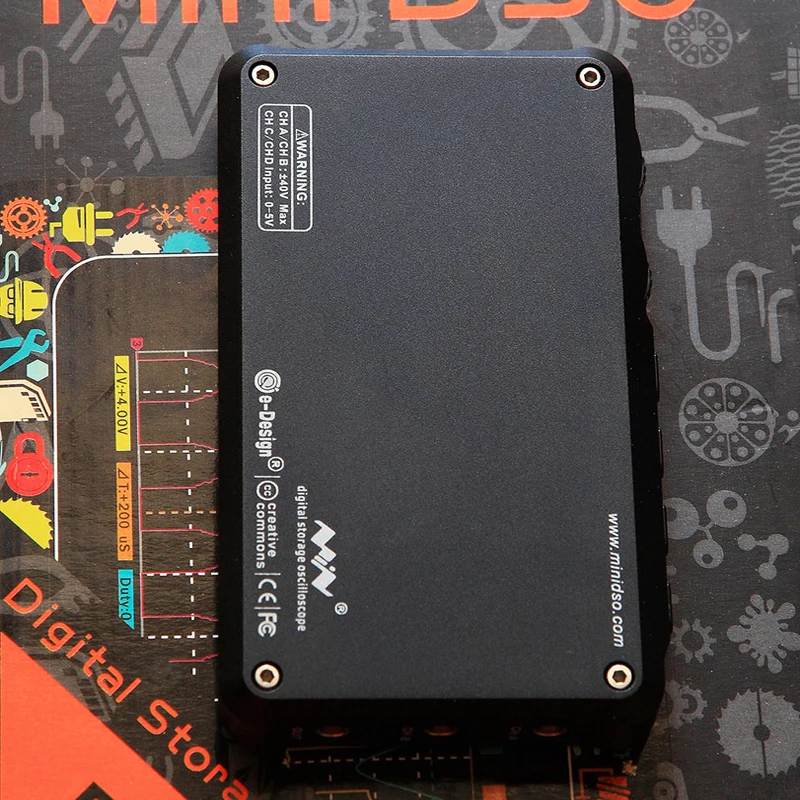

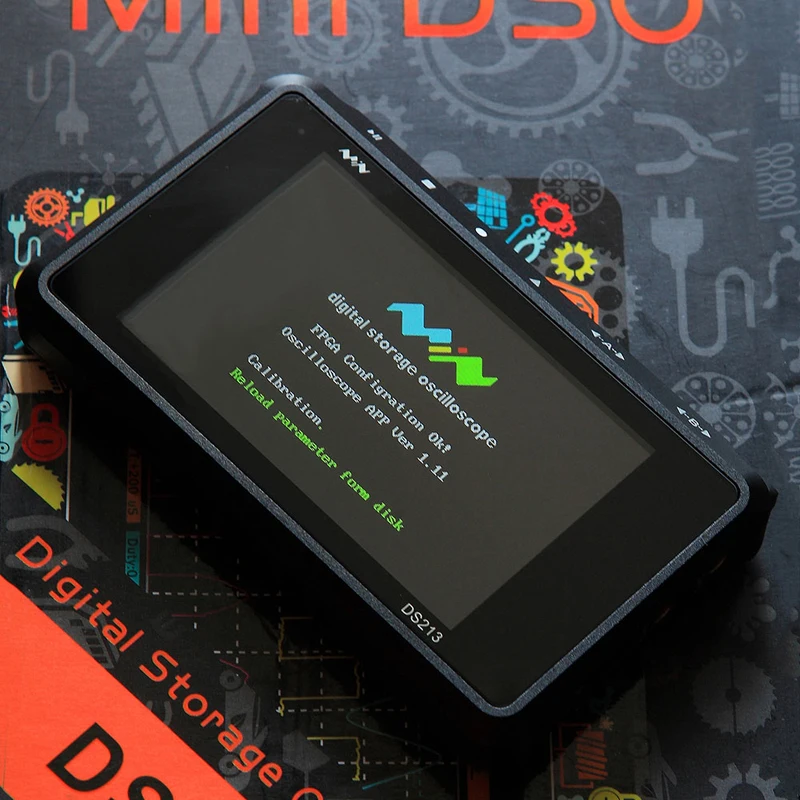

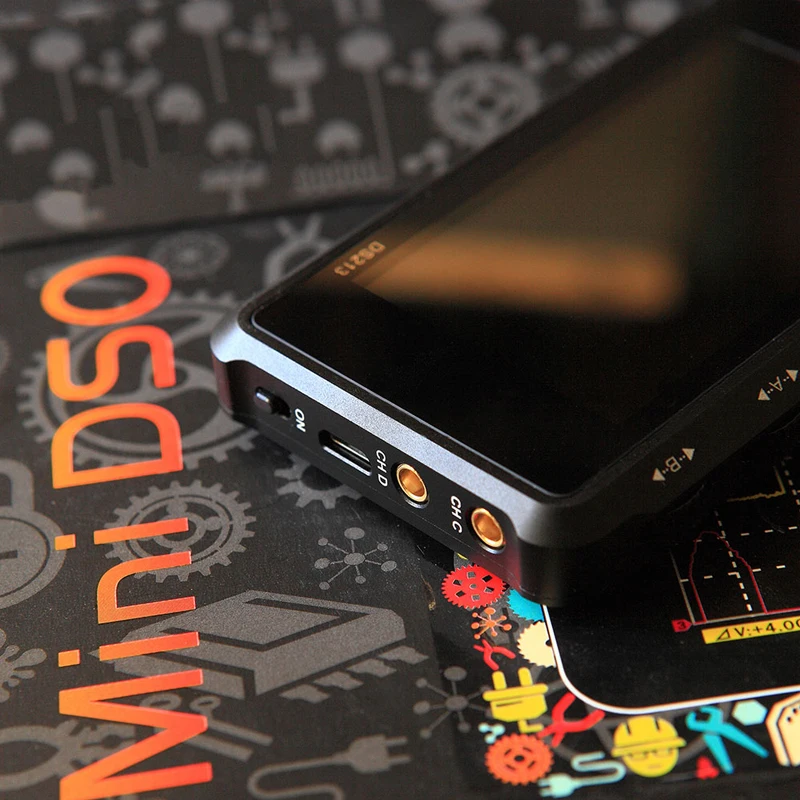

DSO213

Описание:

DS213 представляет собой "5-трек, 4-волновой линией" Цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный 8 Мб USB флэш-накопитель для хранения сигналов и обновления прошивки системы. Уровень приложения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями.

Продукт Особенности:
Мини-размер, вес, портативный и портативный светильник;
Он может хранить формы волны, делая анализ формы волны более четким и эффективным;
Несколько режимов триггера, поддержка Ascend/Descend Edge trigger, положительный/отрицательный импульсный триггер и логический триггер;
Мощная способность обрабатывать формы волны, он может автоматически измерять параметры, такие как напряжение США, частота и ширина импульса.

Технические характеристики:
Процессор:STM32F103VE
FIFO & контроль: FPGA
АЦП: HWD9288-100
Аналоговые каналы: 2 (CH_A CH_B)
Цифровые каналы: 2 (CH_C CH_D)
Рабочий канал: INV (CH_A), INV (CH_B), (CH_A) + (CH_B), (CH_A)-(CH_B), (CH_C) & (CH_D), (CH_C), (CH_D)
Вертикальная чувствительность: 10 мВ-10 В/div (1-2-5 шаг) (с помощью датчика X1)
100 мВ-100 в/div (1-2-5 шаг) (с помощью датчика X10)
Разрешение по вертикали: 8 бит
Глубина памяти образца: 4 канала, 4*4 K
Соединение: DC, AC
Максимальное входное напряжение: ± 40Vpp (с помощью датчика X1)
± 400Vpp (с использованием датчика X10)
Типы триггеров: Ascend/Descend Edge Trigger Mode, положительный/отрицательный импульсный триггер, логический триггер
Режим триггера: автоматический, нормальный, одиночный, медленный
Источник запуска: (CH_A) (CH_B) (CH_C) (CH_D)
Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, в общей сложности 20 сдвигов и 3 источника сигнала Vpp;
Синусоидальная/Треугольная/Пильная волна: 10 Гц до 20 МГц, в общей сложности 11 сдвигов и 3 источника сигнала Vpp
Хранение: Встроенный usb-диск 8 м
Типы файлов: BMP, BUF, CSV
Типы автоматического измерения: частота сигналов/цикл/коэффициент работы, максимальное напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее
Измерение курсора: значение времени, амплитуда
Режимы отображения: 4 волновые линии: линия 1: (CH_A), скрыть
Линия 2: (CH_B), скрыть
Линия 3: (CH_C), REC_1, REC _ 2, REC _ 3, REC _ 4, скрыть
Линия 4: (CH_D), (CH_A) + (CH_B), (CH_A)-(CH_B), (CH_C) & (CH_D), (CH_C) (CH_D), скрыть
Режим выборки: выборка в реальном времени
Частота выборки: 100 м Sa/s
Батарея: 1000 мА-ч

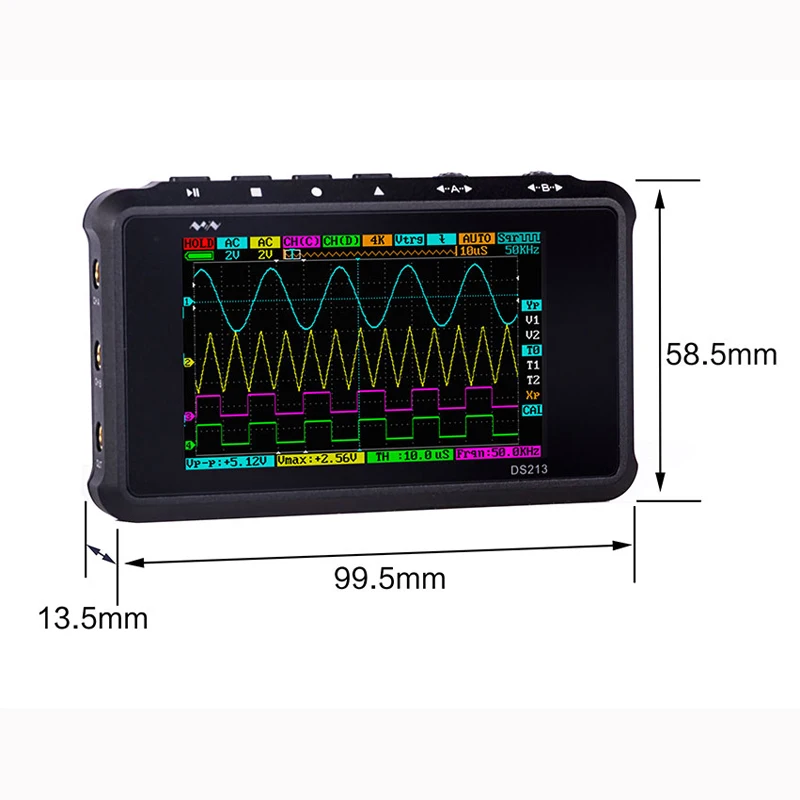

Размер: 99,5 мм x 58,5 мм x 13,5 мм/3,92x2,3x0,53"
Вес: 129 г
Сертификат CE, FCC

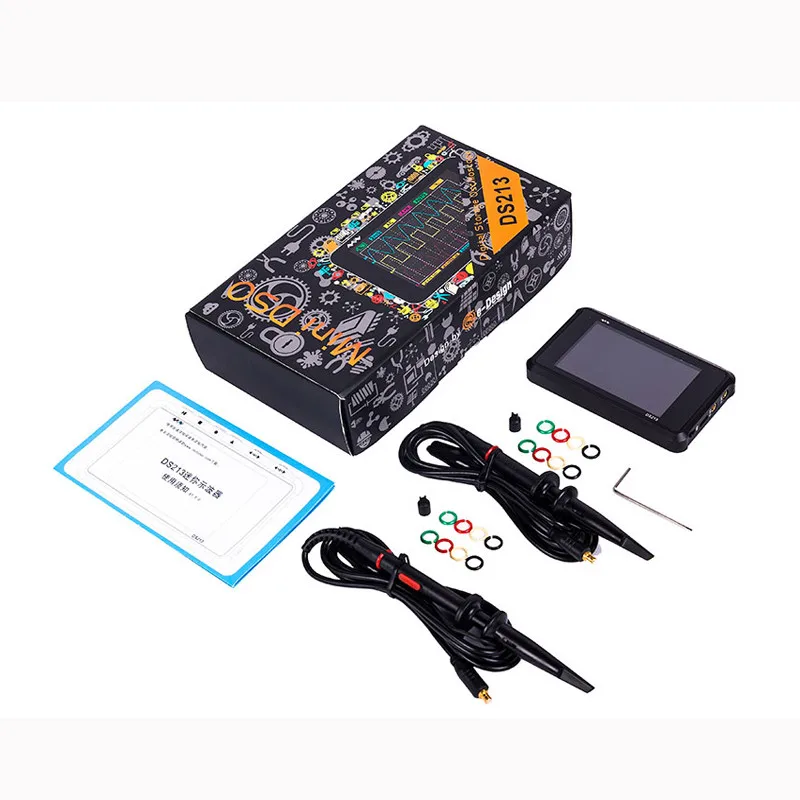

Посылка включает в себя:

Цифровой осциллограф DS213-1 шт.
1 x X10 зонд
1 x X1 зонд

1 x сумка

Портативный цифровой осциллограф DSO DS213 2CH 15 МГц 100MSa/s генератор сигналов DSO212 2CH 1 МГц 10MSa/s

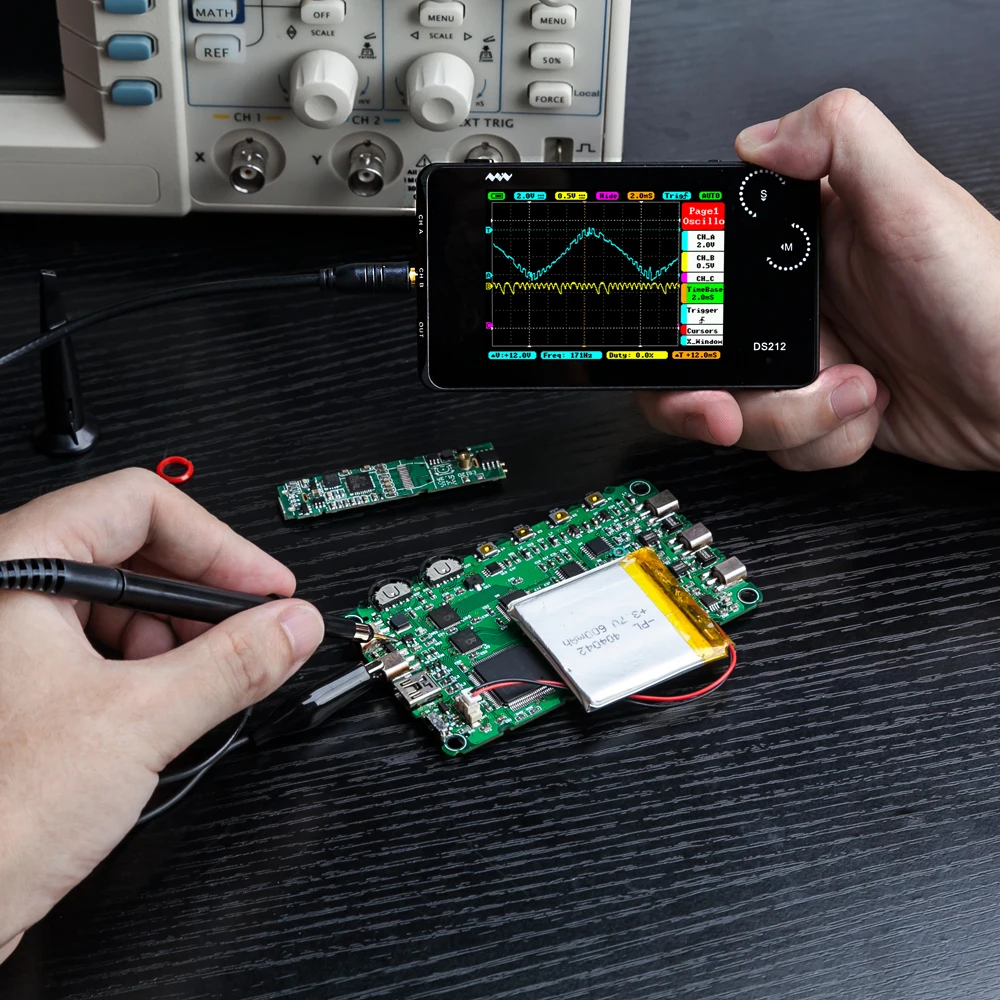

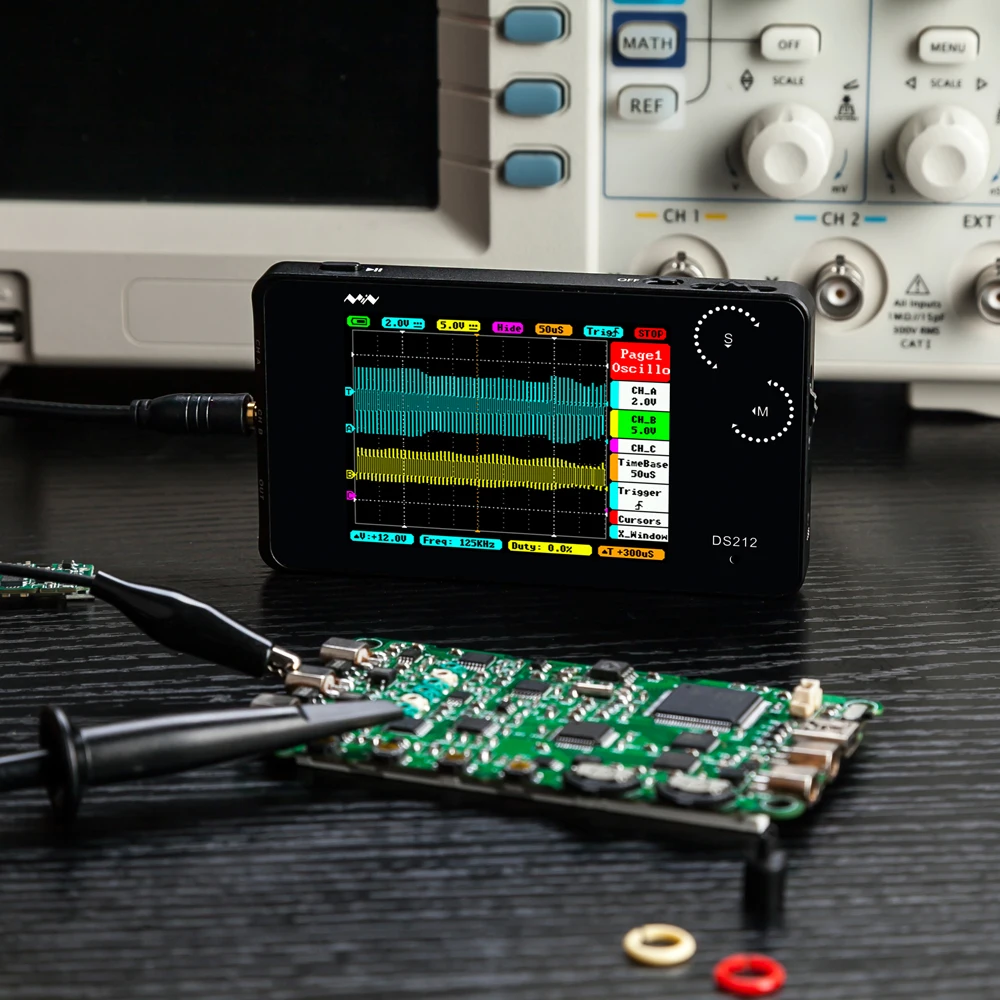

DSO212

Особенности:

С кнопкой регулировки ThrumbWheel.
Карманный цифровой осциллограф удовлетворяет основные требования к электронному оборудованию.
Два следа три линии, новый вид интерфейса системы, емкостный удобный режим работы.
Вы можете легко управлять им с помощью жестов одного нажатия, двойного нажатия, нажатия и слайда.
Алюминиевый корпус очень модный, оснащен цветным дисплеем 320*240, 8 м
Карта памяти (U диск) и заряжаемые литиевые батареи.
Толщина только 11 мм! Объем достаточно маленький, чтобы взять его куда угодно.
Он может удовлетворить требования во многих областях, таких как школьный эксперимент, электронный ремонт и электротехнические работы.

Технические характеристики
Параметры производительности
Аналоговая полоса пропускания: 1 МГц
Максимальная Частота дискретизации: 10 MSA/s
Максимальная глубина памяти образца: 8 K
Аналоговое Входное сопротивление: 1 МОм
Максимальное входное напряжение: ± 40 В (X1 probe)
Соединение: AC/DC
Вертикальная чувствительность: 20 мВ/Div ~ 10 В/Div (в 1-2-5 Последовательный шаг)
Чувствительность по горизонтали: 1uS/Div ~ 2 S/Div (в 1-2-5 Последовательный шаг)

Функции
Режимы: вертикальное точное, Горизонтальное точное измерение и триггер порог
Синхронный режим: автоматический, нормальный, одиночный, нет, сканирование
Режим триггера: подъем/падение края триггера
Автоматическое Измерение: частота, время цикла, рабочий цикл, DC RMS напряжение/Vpp/Vmax/Vmin/Vavg
Встроенный генератор сигналов: 10 Гц ~ 1 МГц квадратная волна (Рабочая Регулируемая) или 10 Гц ~ 20 кГц Синусоидальная/квадратная/Треугольная/Пилообразная волна

Параметры продукта:
Хранение: встроенное 8 Мб U дисковое хранилище для данных сигналов и изображений
Аккумулятор: внутренний литиевый аккумулятор 500 мАч, внешний usb-порт
Дисплей: цветной ЖК-дисплей TFT (320X240 пикселей)

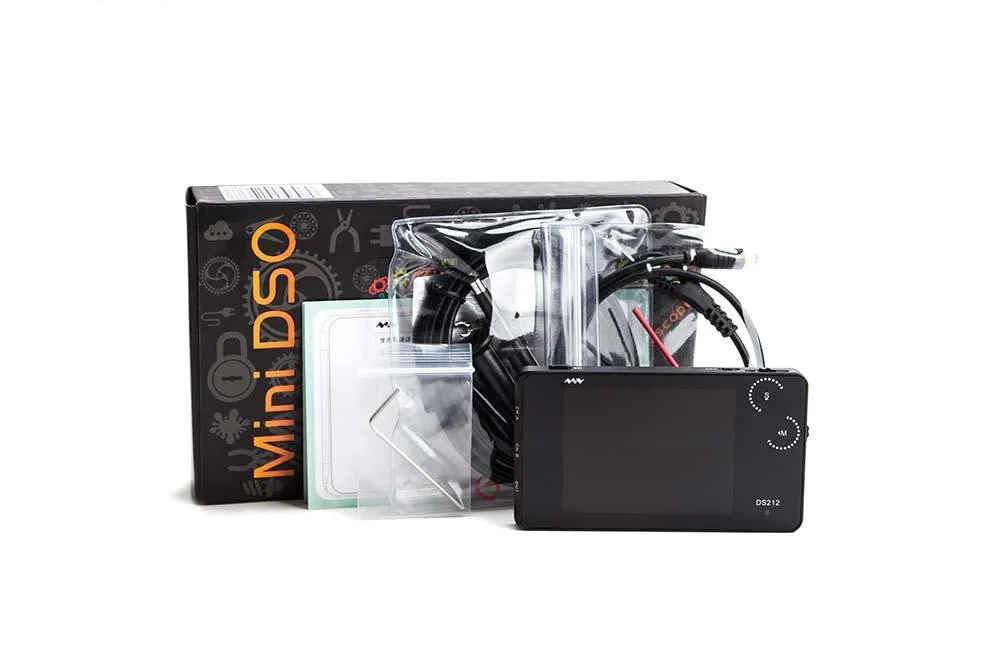

Посылка список:
1x ocilliscope;
1x MCX комбинированный зонд;
1x Руководство пользователя на английском языке
1x сумка
