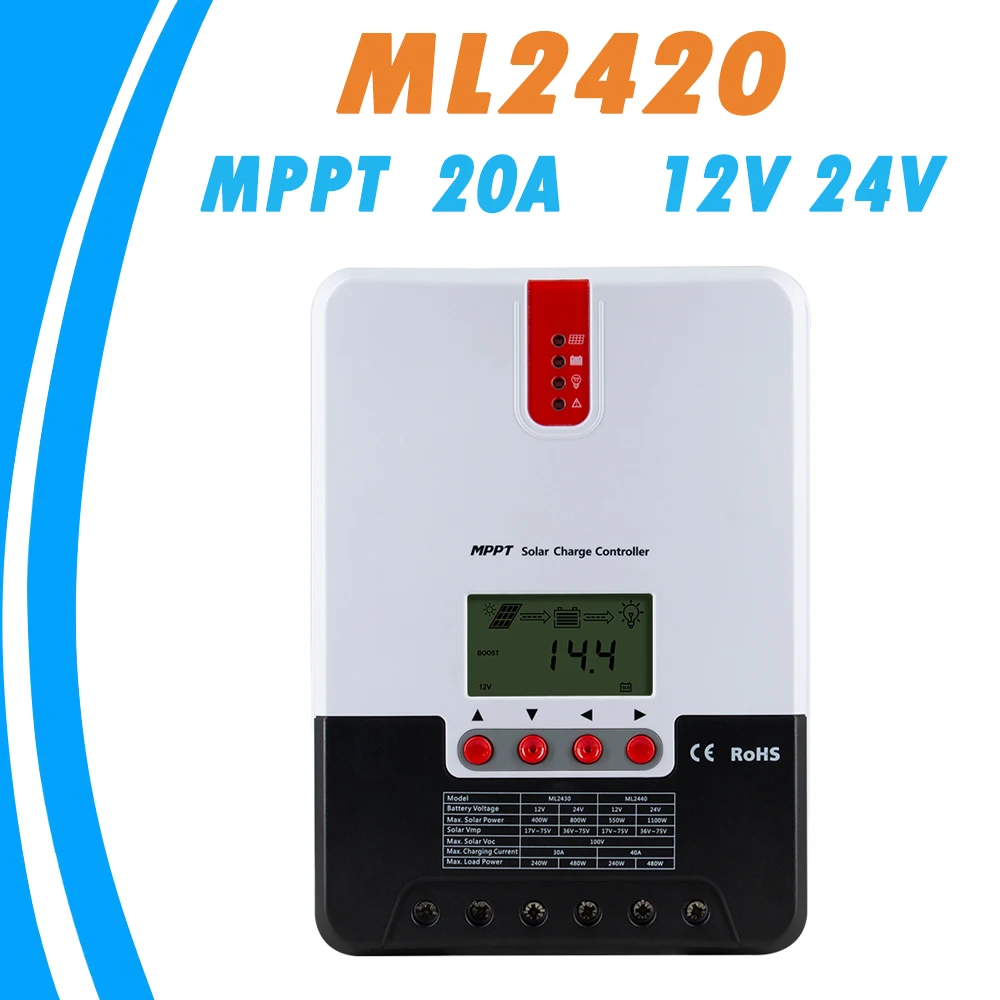

MPPT 20A Солнечный Контроллер заряда 12 в 24 В ЖК Солнечный регулятор с функцией связи для геля свинцово-кислотных литиевых батарей

Описание

MPPT 20A Солнечный Контроллер заряда 12 в 24 В ЖК Солнечный регулятор с функцией связи для геля свинцово-кислотных литиевых батарей Новый

Обзор: материнская плата

Этот продукт может держать мониторинга солнечной панели для выработки электроэнергии и отслеживание самых высоких значений напряжения и тока (VI) в режиме реального времени, что позволяет системы для зарядки аккумулятора в режиме максимальной мощности. Это проектируют секцию освещения с использованием дневных огней в гератора солнечной энергии и фотоэлектрических систем для координации работы панели солнечных батарей, батареи и нагрузки, функционирующего в качестве основного блока управления в сфере внесетевого фотоэлектрических систем.

Этот продукт имеет ЖК-дисплей экран, который может динамично отображать рабочее состояние, рабочие параметры система автоматического управления "журналы, контроль параметров и т. д. пользователи могут удобно проверять параметры ключами и модифицировать параметры управления, чтобы удовлетворить различные системные требования.

Контроллер использует стандартный протокол связи Modbus, что позволяет легко проверять и модифицировать параметры системы самостоятельно. Кроме того, предоставляя бесплатное программное обеспечение мониторинга, мы даем пользователям максимальное удобство для того, чтобы удовлетворить их различные потребности для дистанционного контроля.

С Комплексная электронная неисправности обнаружения функций и мощная электронная защита функции, встроенные внутри геймпада, компонент повреждения, вызванные установкой ошибки или системных сбоев можно избежать, насколько это возможно.

Особенности:

С расширенный двойной-пиковое значение или мульти-технологией отслеживания, когда солнечная панель находится в тени или части панели отказывает в результате

Несколько пиков на I-V кривой, контроллер по-прежнему способен точно отслеживать точку максимальной мощности.

Встроенный алгоритм отслеживания максимальной мощности позволяет значительно повысить эффективность использования энергии фотоэлектрических систем,

И повысить эффективность зарядки 15% до 20% по сравнению с обычными ШИМ.

Сочетание нескольких алгоритмов отслеживания обеспечивает точное отслеживание оптимальной рабочей точки на кривой I-V

В течение короткого времени.

Продукт имеет оптимальную эффективность отслеживания MPPT до 99.9%.

Передовой цифровой блок питания технологии подъем цепи эффективность преобразования энергии до 98%.

Доступны варианты зарядки для различных типов батарей, включая аккумуляторная коллоидная батарея, герметичные аккумуляторы, открытые батареи, литиевая батарея

Аккумулятор и зарядное устройство и т. д.

Контроллер имеет ограниченный режим зарядки по току. В тех случаях, когда мощность панели солнечных элементов превышает определенного уровня и зарядный ток никель-металл-это

Больше, чем номинальный ток, контроллер будет автоматически Нижняя мощность зарядки и принести зарядный ток никель-металл-до номинального уровня.

Поддерживается мгновенный большой ток запуска емкостных нагрузок.

Автоматическое распознавание напряжения батареи поддерживается.

Светодиодный индикаторы неисправностей и ЖК-дисплей экран, который может отображать ненормальность информация помогает пользователям быстро определять неисправности системы.

Исторический функция хранения данных есть в наличии, и данные могут храниться на срок до одного года.

Контроллер оснащен ЖК-дисплей экран, с помощью которой пользователи могут не только проверочное устройство данные эксплуатации и статусам, но также изменять

Контроллер параметры.

Контроллер поддерживает стандартный протокол Modbus, удовлетворяя коммуникационные потребности различных случаев.

Контроллер использует встроенный механизм защиты от перегрева. Когда температура превосходит установленное значение, зарядка

В настоящее время уменьшится в линейной пропорции к температуре, с тем чтобы положить конец повышение температуры контроллер, эффективно держит

Контроллер от повреждения при перегреве.

Благодаря температурной компенсации, контроллер может автоматически регулировать параметры зарядки и разрядки для того, чтобы

Увеличьте Срок службы батареи.

ТЕЛЕВИЗОРЫ предохранение от освещения.

MPPT 20A Солнечный Контроллер заряда 12 в 24 В ЖК Солнечный регулятор с функцией связи для геля свинцово-кислотных литиевых батарей

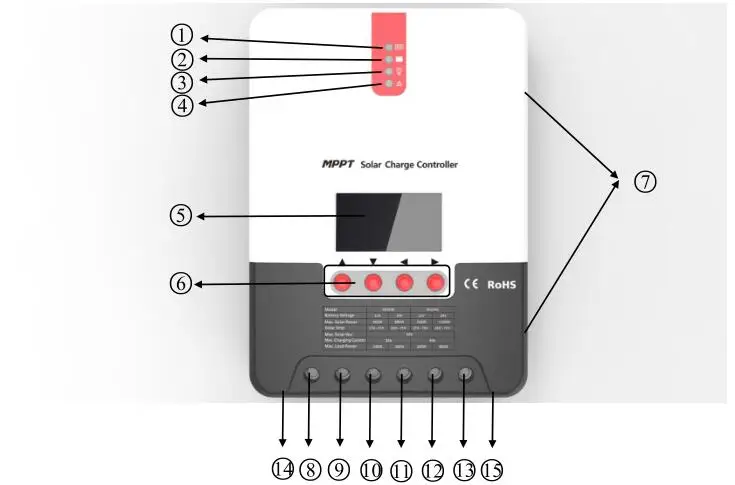

1. Индикатор зарядки

2. Батарея индикатор

3. Индикатор перегрузки

4. Ненормальность индикатор

5. ЖК-дисплей экран

6. Рабочие клавиши

7. Установка отверстие

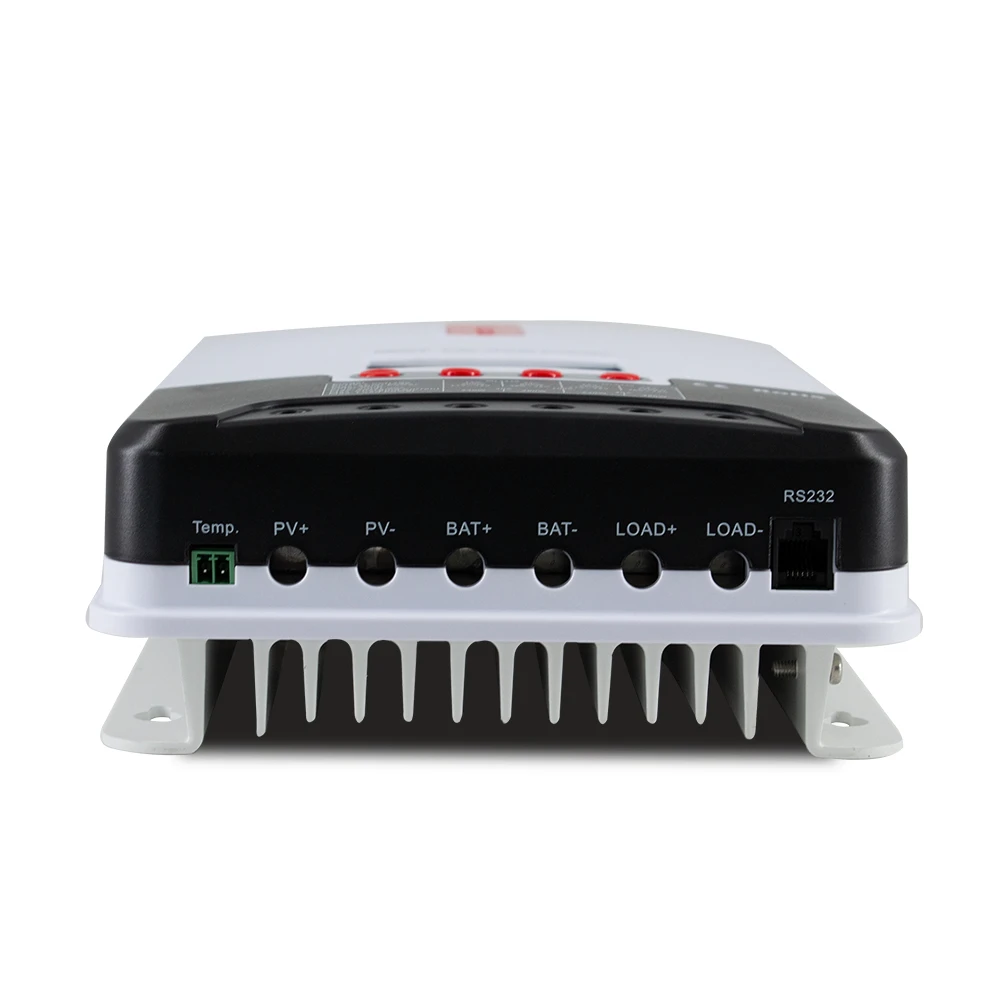

8. Солнечная панель "+" интерфейс

9. Солнечная панель "-" интерфейс

10. Интерфейс батареи "+"

11. Аккумулятор "-" интерфейс

12. Интерфейс нагрузки "+"

13. Интерфейс нагрузки "-"

14. Внешний Забор температуры интерфейс

15. RS232 интерфейс связи

Четыре индикация во время зарядки:

Быстрая зарядка, поддержка зарядки, плавающая зарядка, Выравнивающая зарядка

Основной интерфейс:

Режима нагрузки:

Нет.	Режим	Описание
Подошва светильник управления (в ночное время и в дневное время в выключенном состоянии)	В случае отсутствия солнца светильник присутствует, солнечная панель напряжение ниже, чем светильник контроль Напряжение, и после задержки времени, контроллер будет переключаться на нагрузку; когда солнечный свет Всплывает, напряжение солнечной панели будет выше, чем светильник, контролирующий выключение напряжения, И через некоторое время контроллер выключит нагрузку.
От 1 до 14 лет	Светильник дистанционное управление + контроль времени от 1 года до 14 часов	В случае отсутствия солнца светильник присутствует, солнечная панель напряжение ниже, чем светильник контроль Стабилизатор напряжения, и через некоторое время задержки, контроллер переключится на груз. Нагрузка будет Отключается после работы в течение заданного периода времени.
15	Ручном режиме	В этом режиме пользователь может переключать нагрузку на или выключать клавишами, независимо от того, Во время съемки как днем, так и ночью. Данный режим предназначен для некоторых специально предназначен грузы, а также б/у В процессе отладки.
16	Режим отладки	Используется для отладки системы. С светильник сигналов, нагрузку выключен; без светильник Основной контроль страница сигналов, нагрузку включен. Этот режим позволяет быстро проверить правильность установочными файлами системы во время установки отладки
17	Нормальный режим	Под напряжением нагрузки держит вывода, и этот режим подходит для нагрузок, которые нуждаются в 24-часовой источник питания.

Параметры:

Модель	ML2420	ML2430	ML2440
Системы напряжения	12 V/24vauto
Потери холостого хода	От 0,7 Вт до 1,2 Вт
Батарея напряжения	9-35
Макс. Солнечное входное напряжение	100 в (25 °C), 90 в (-25 °C)
Макс. power point диапазон напряжения	Батарея напряжение + 2В до 75 V
Номинальный зарядный ток никель-металл	20A	30A	40A
Номинальный ток холостого хода	20A
Диаметр провода аккумулятора (мм2)	5	6	10
Диаметр проволоки нагрузки (мм2)	5	5	5
Макс. Емкостная грузоподъемность	10000 мкФ
Макс. Входная мощность фотоэлектрической системы	260 Вт/12 В	400 Вт/12 В	550 Вт/12 В
Макс. Входная мощность фотоэлектрической системы	520 W/24 V	800 W/24 V	1100 W/24 V
Эффективность преобразования	≤ 98%
Слежением за максимальной точкой мощности, эффективность отслеживания	> 99%
Температура компенсация коэффициента	-3,0 мВ/°C/2 в (по умолчанию)
Рабочая температура	От-35 °C до + 45 ℃
Степень защиты	IP32
Связь метод	RS232
Высота над уровнем моря	≤ 3000 м
Размеры изделия	21015159,5 мм	23817372,5	23817372,5
Купить сейчас	Нажмите	Нажмите	Нажмите

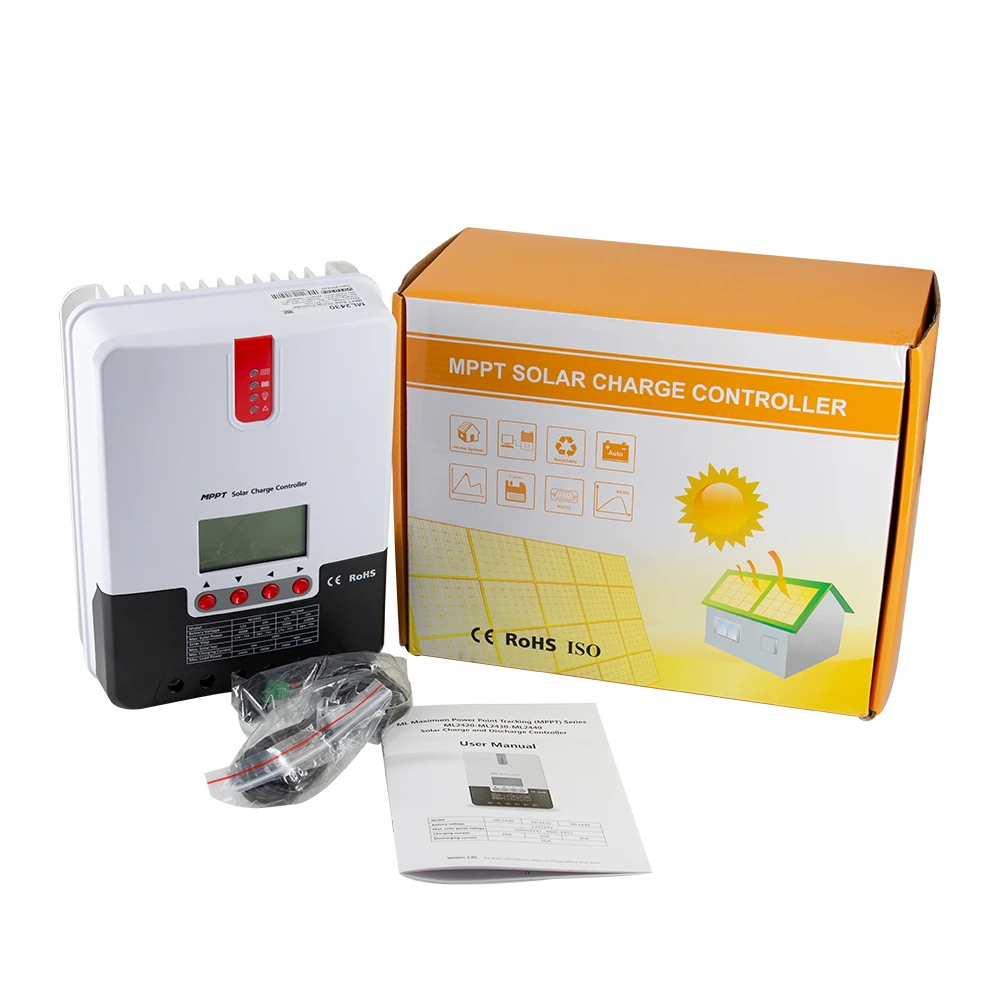

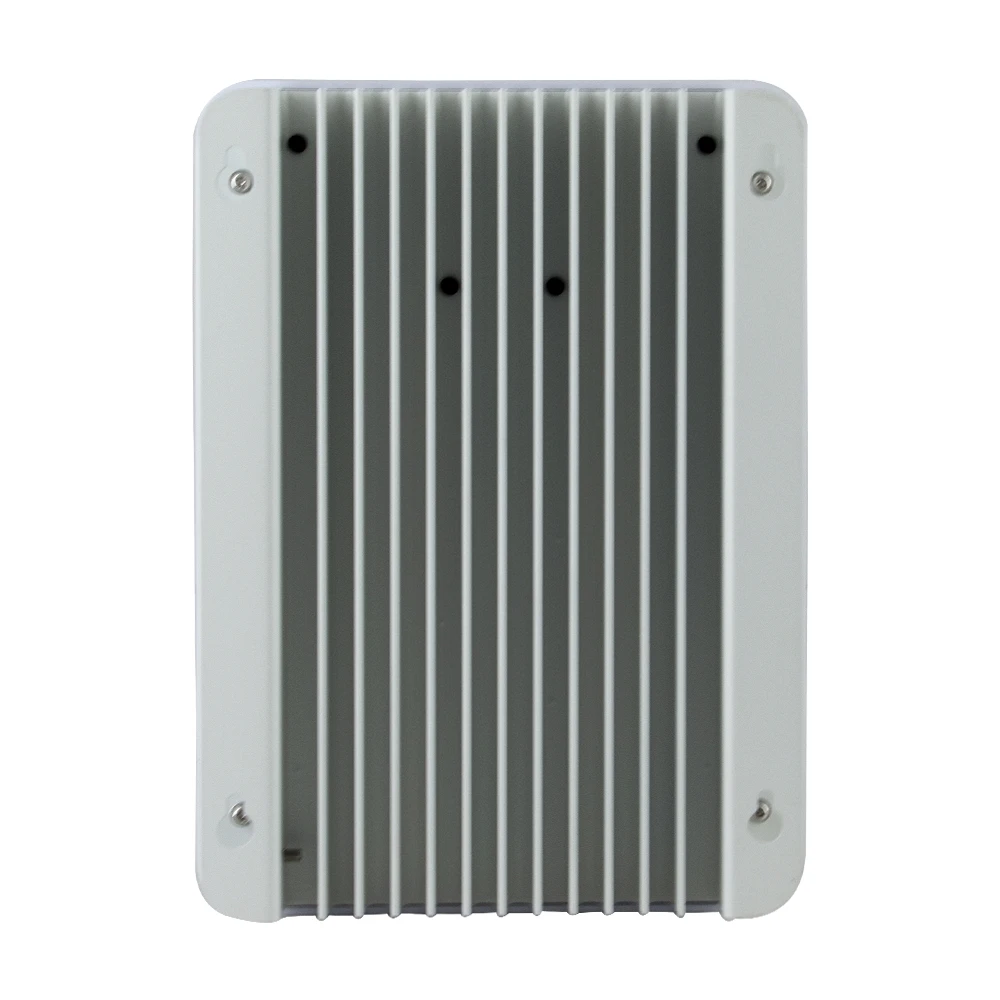

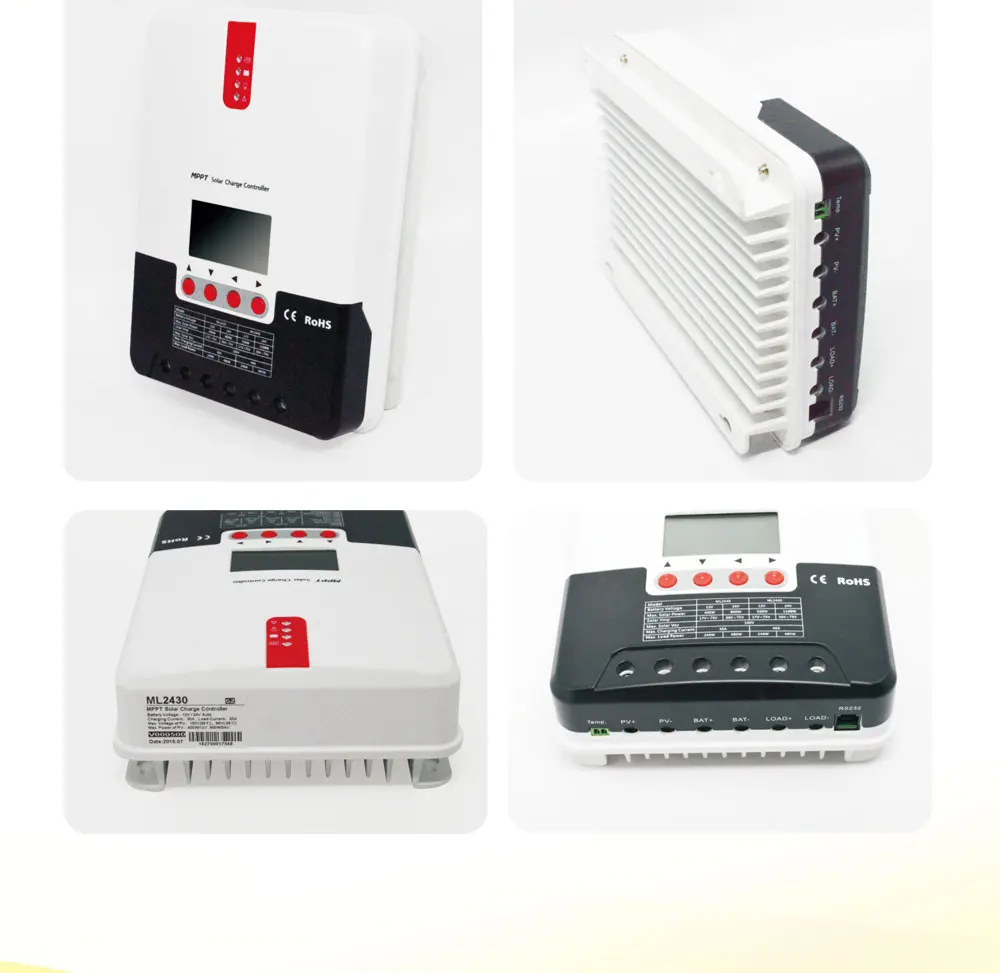

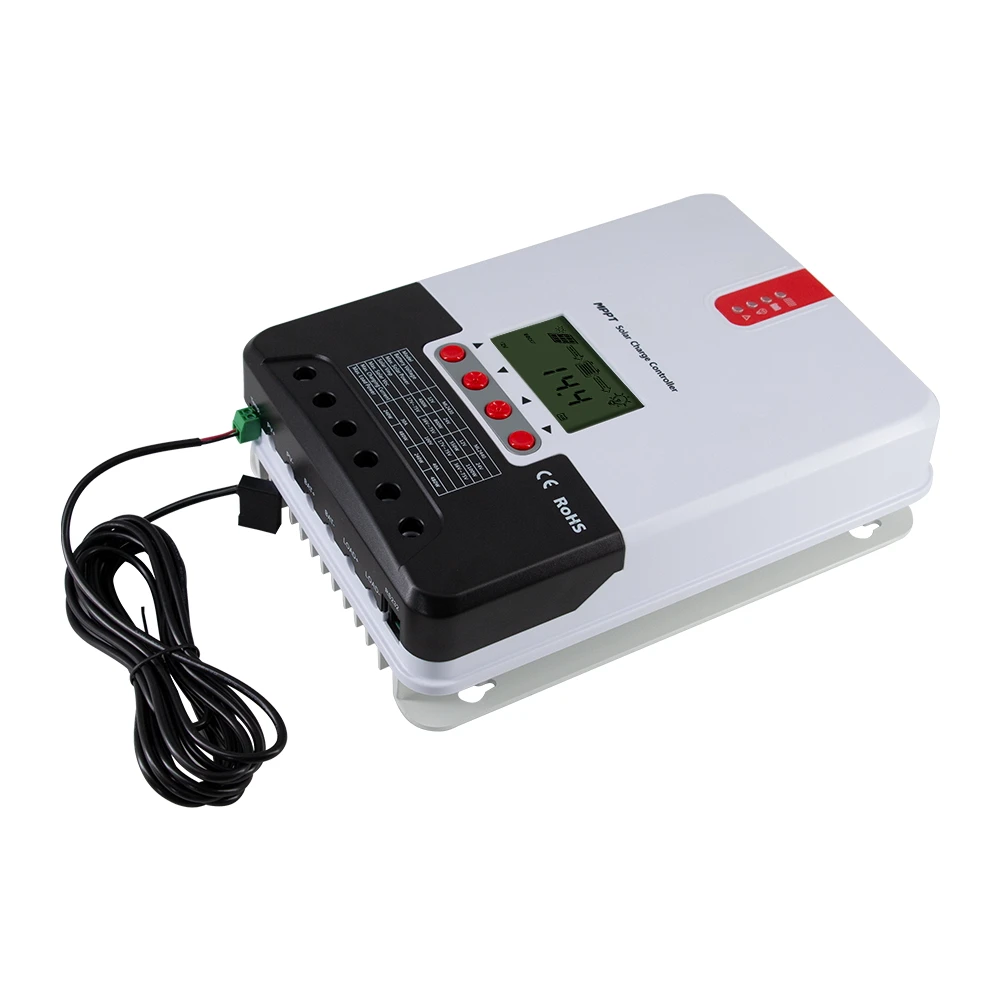

Фото:

Характеристики

Номер модели: ML2420

Применение: Контроллер системы солнечных батарей / Контроллер зарядного устройства / Солнечная рабочая станция / Контроллер напряжения / Контроллер освещения / MPPT Solar Charge Controller
