Описание

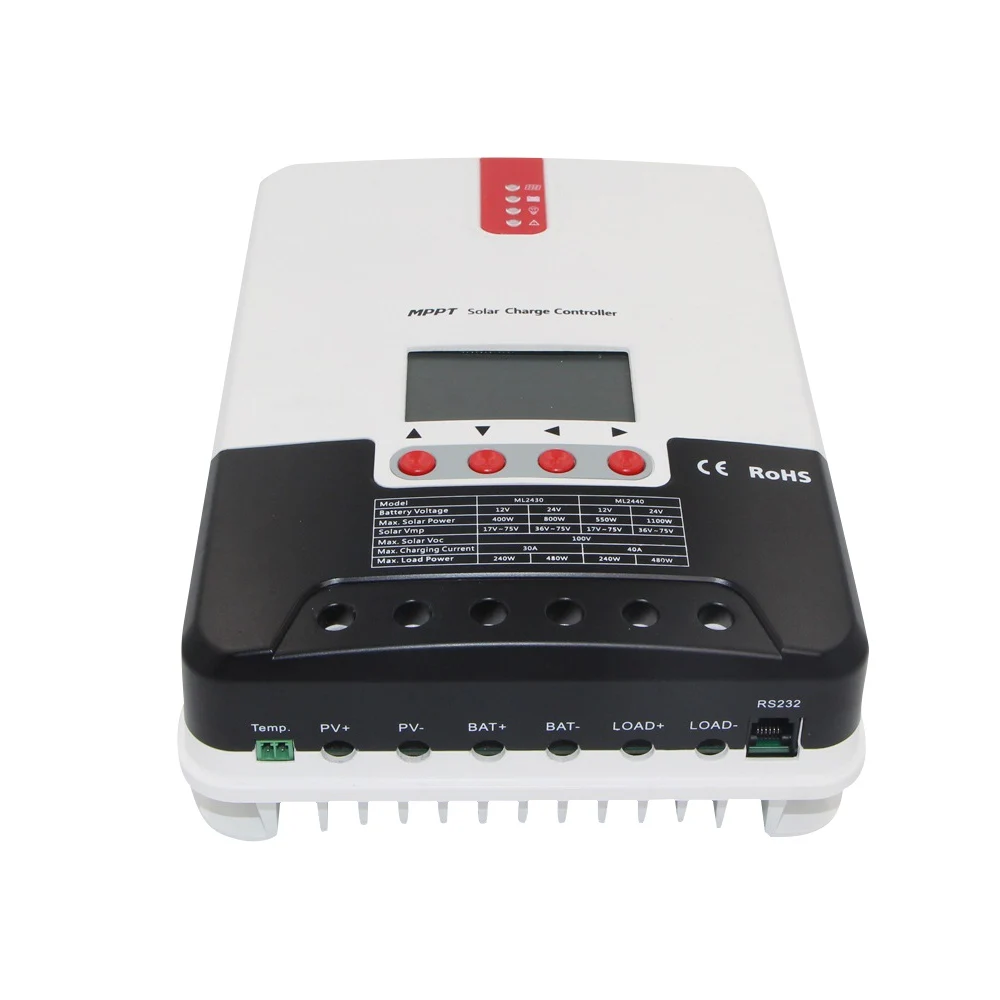

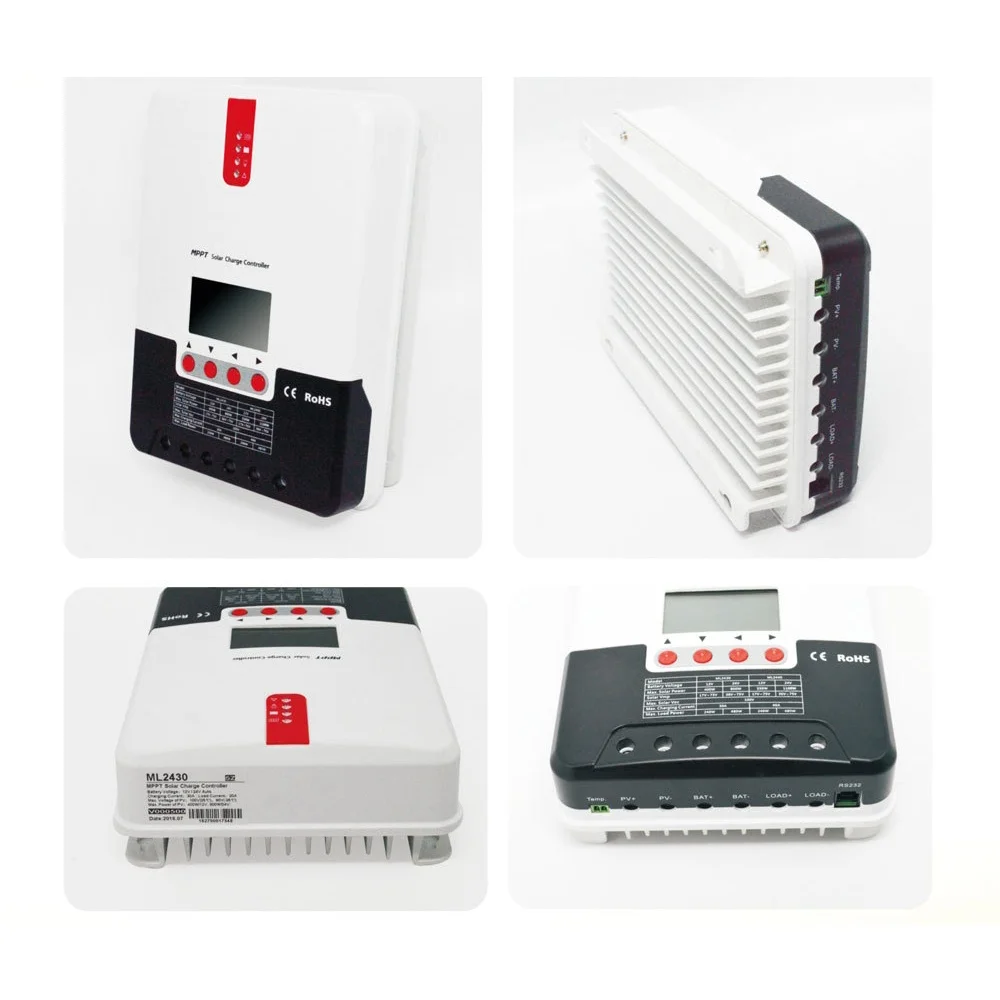

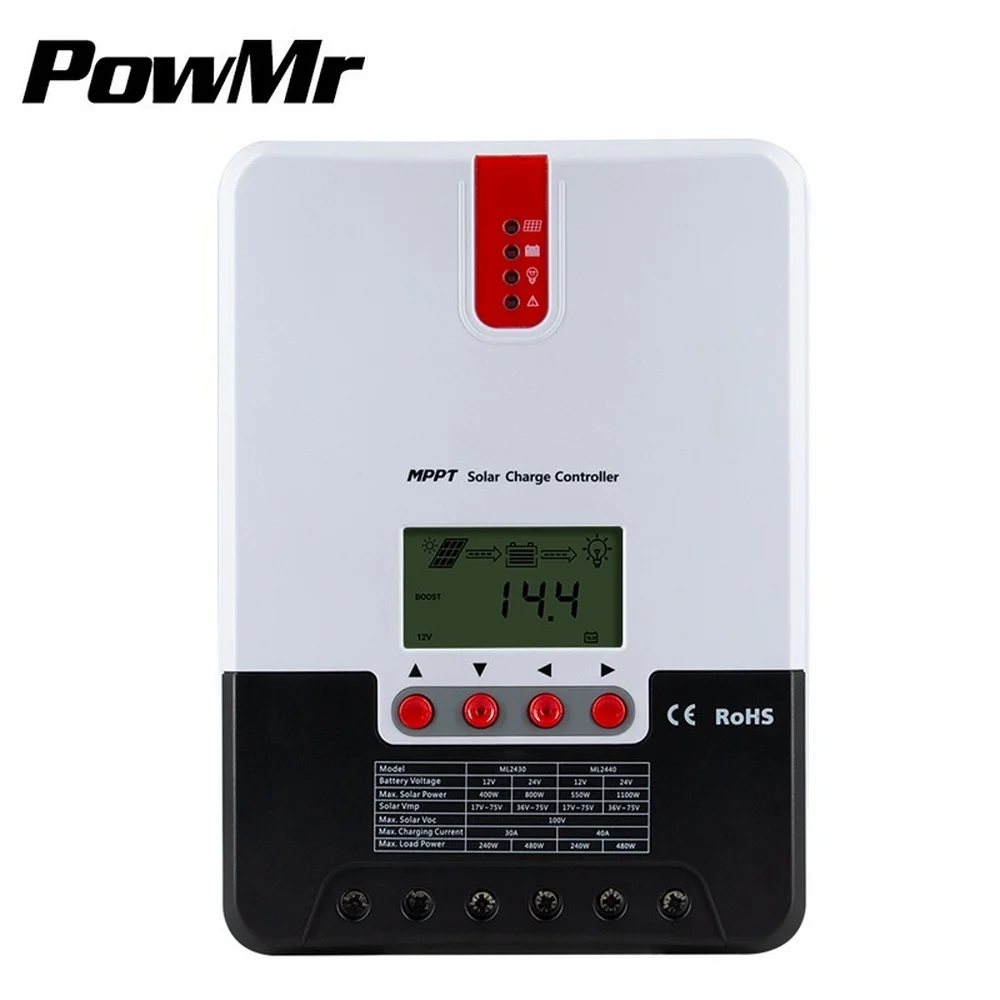

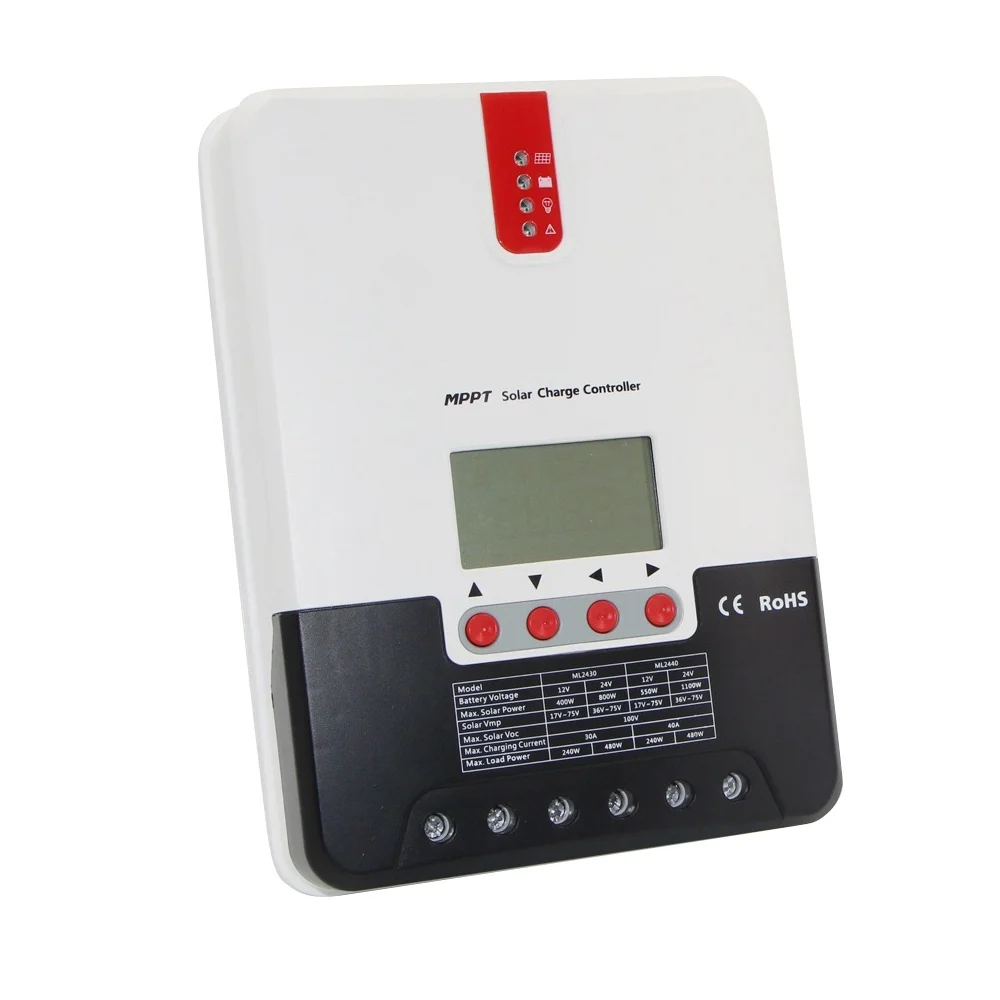

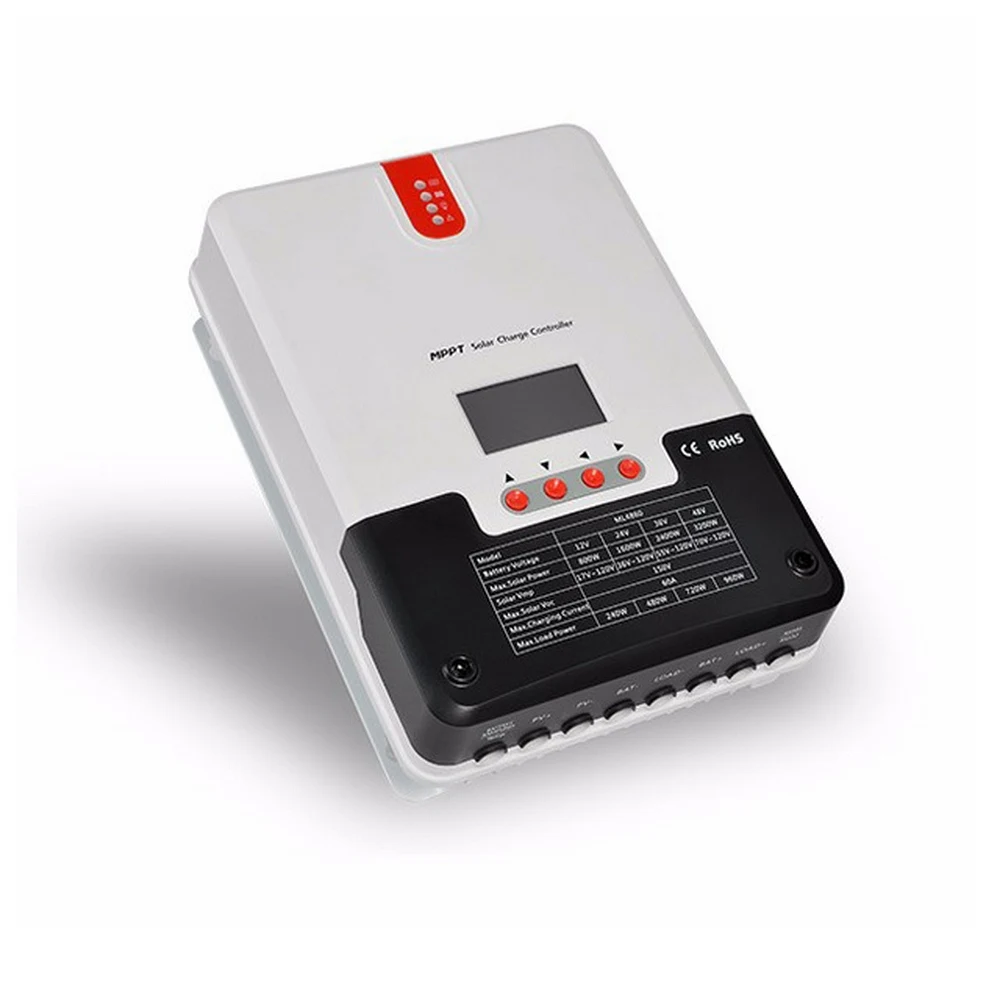

MPPT контроллер солнечного зарядного устройства 12 В 24 в 36 в 48 в авто свинцово-кислотный гель литий-ионный Контроллер заряда для макс. 150 в вход солнечной панели, ML2420/ML2430/ML2440/ML4830N15/ML4860

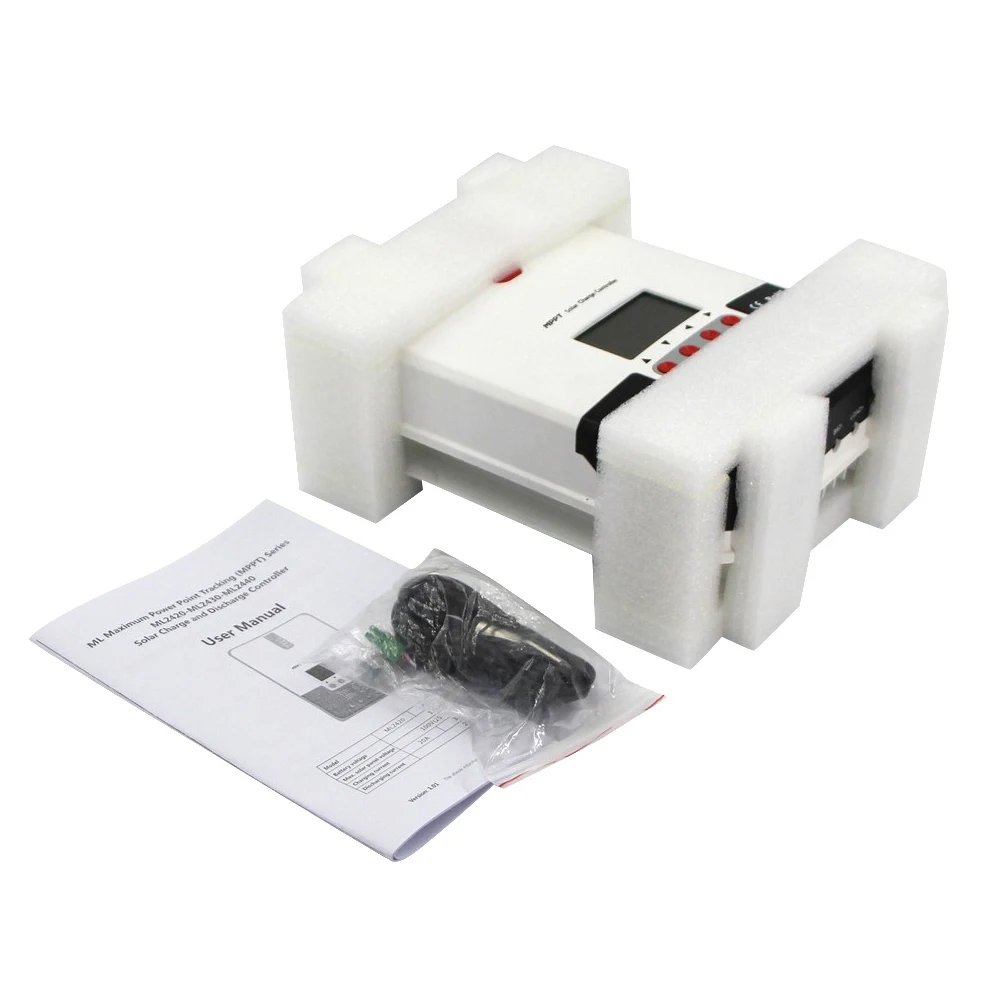

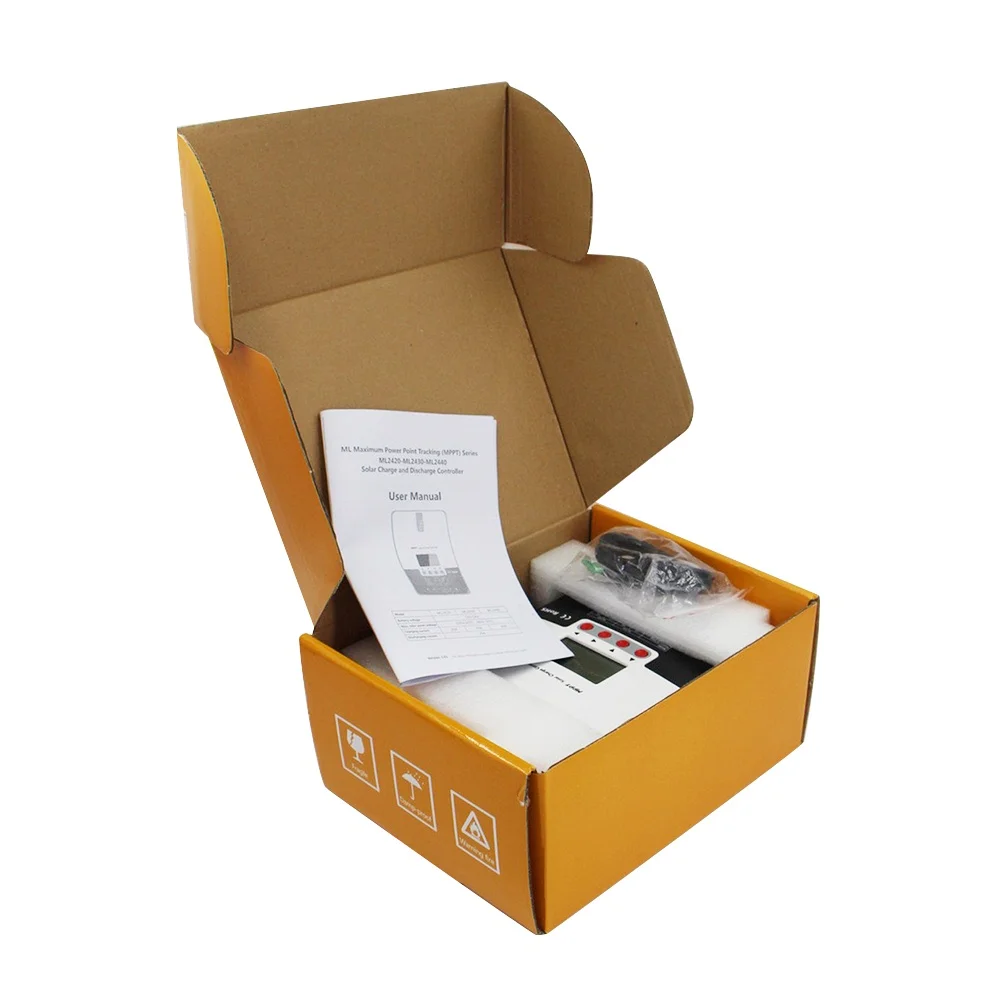

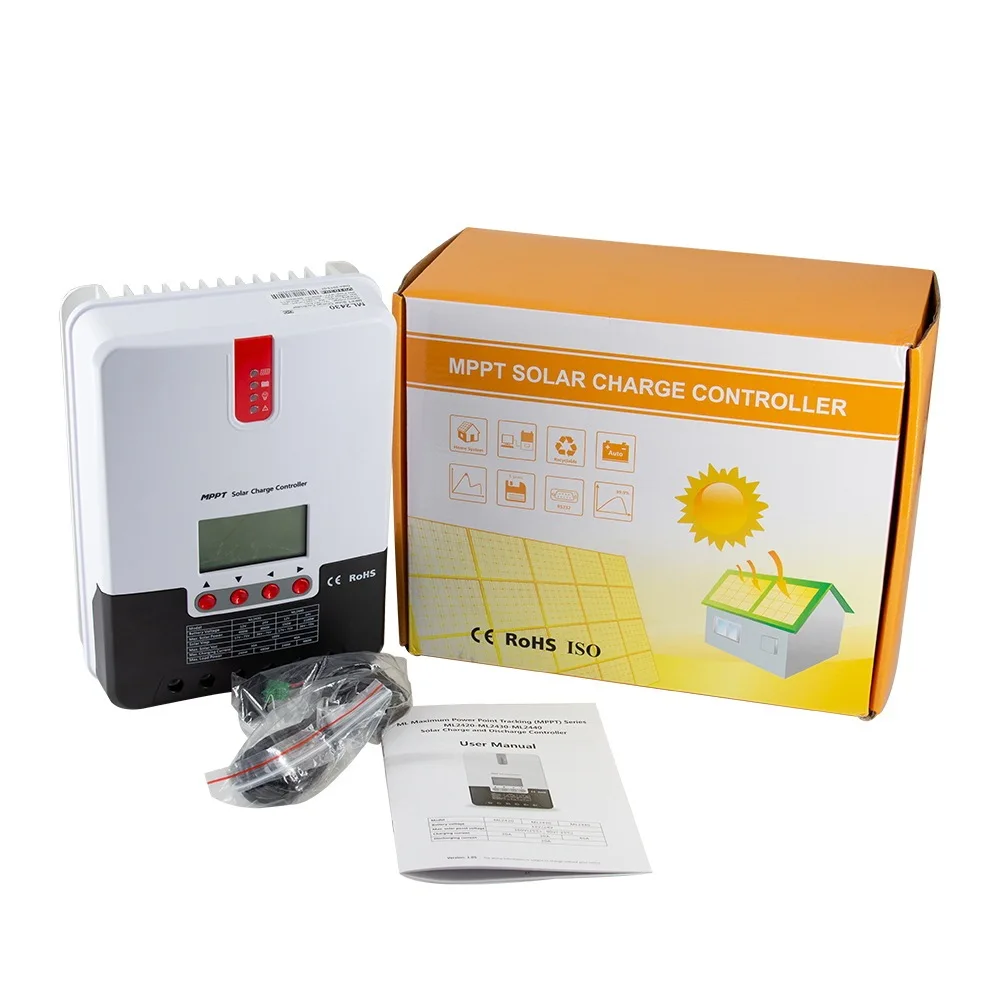

Посылка в комплект входит:
1x за максимальной точкой мощности, Солнечный контроллер заряда

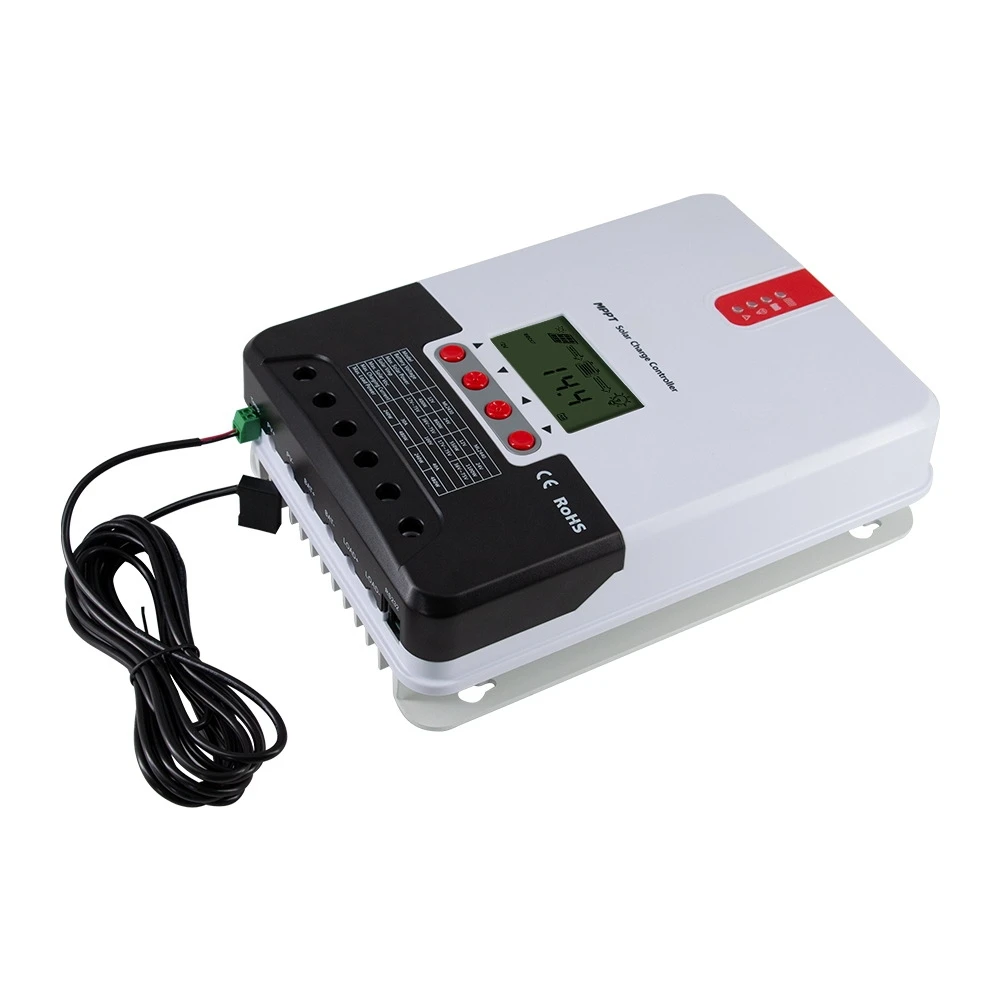

1x Температура Сенсор
1x Руководство пользователя на английском и китайском языках
Обзор: материнская плата
Этот продукт может контролировать генерирующую энергию солнечной панели и отслеживать самые высокие значения напряжения и тока (VI) в реальном времени, позволяя системе заряжать батарею в максимальной мощности. Он предназначен для использования в автономных солнечных фотоэлектрических системах для координации работы солнечной панели, батареи и нагрузки, в качестве блока управления сердечником в автономных фотоэлектрических системах.

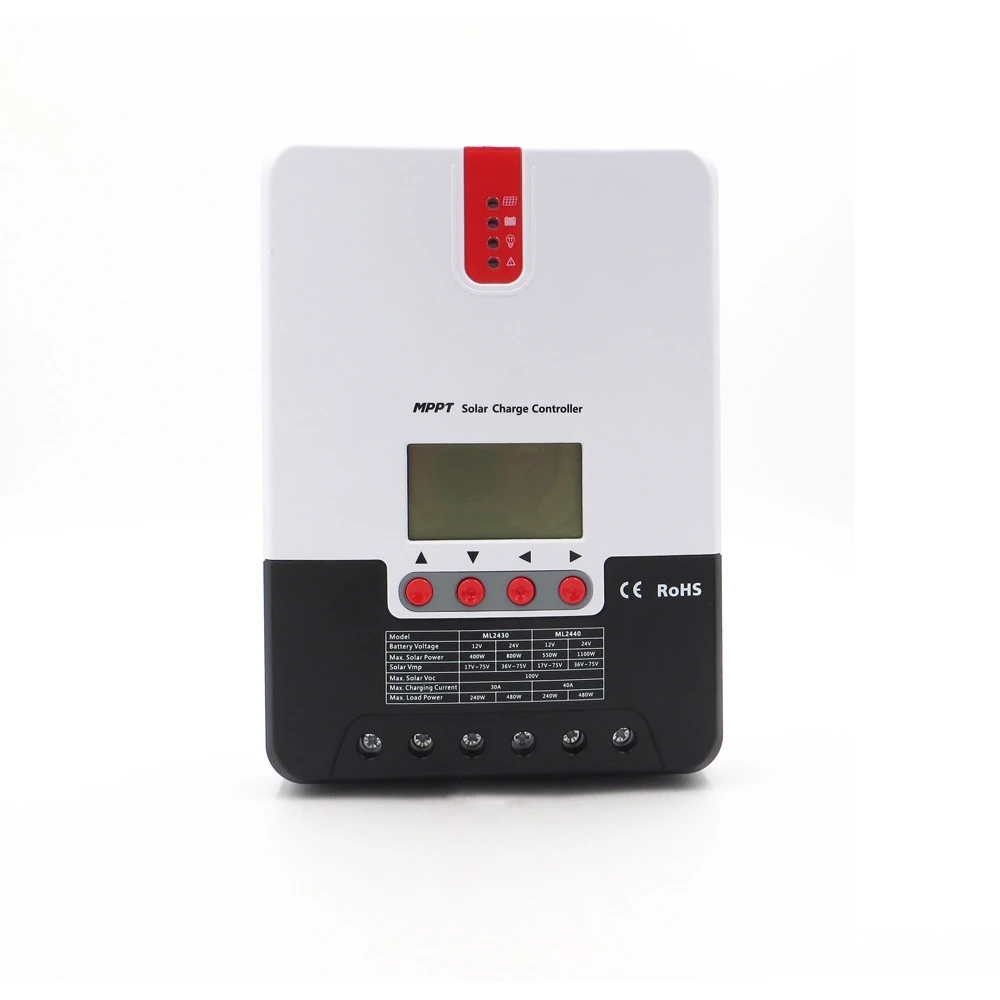

Модели | ML2420 | ML2430 | ML2440 |
Batteriespannung | 12 V/24 V | ||
Maximale Panelspannung | 100 V (25℃),90 в (-25℃) | ||
Ladestrom | 20A | 30A | 40A |
Entladestrom | 20A |
Модели | ML4830N15 |
Batteriespannung | 12 V/24 V/36 V/48 V |
Maximale Panelspannung | 150 V |
Ladestrom | 30A |
Entladestrom | 20A |

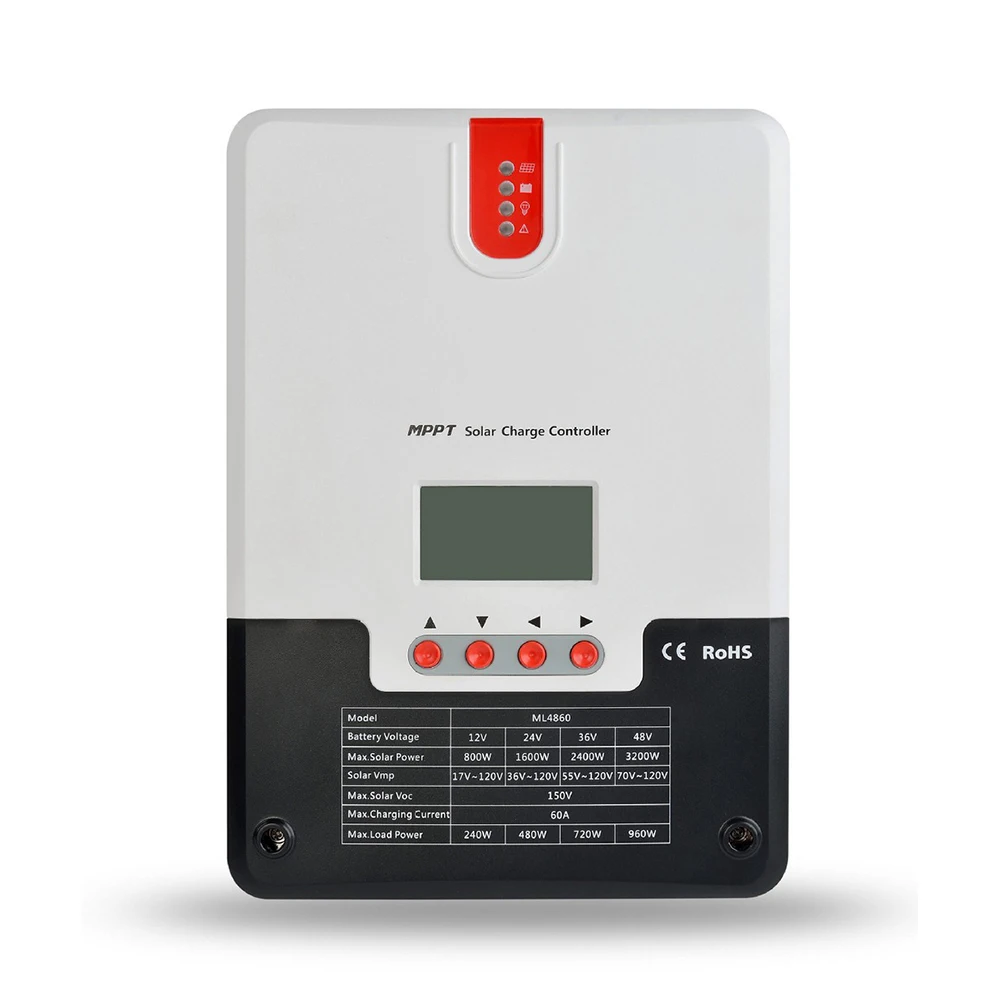

Модель | ML4860 |
Батарея напряжения | 12 V/24 V/36 V/48 V |
Максимальная панель напряжения | 150 V (25℃),145 в (-25℃) |
Максимальная входная мощность | 800 Вт/12 В; 1600 Вт/24 В; 2400 Вт/36 В; 3200 Вт/48 в |
Подзарядки тока | 60A |
Ток разряда | 20A |
Подробная информация по каждой модели:
Модель | ML2420 | ML2430 | ML2440 | |
Системы напряжения | 12 V/24vauto | |||
Потери холостого хода | От 0,7 Вт до 1,2 Вт | |||
Батарея напряжения | 9-35 | |||
Макс. Солнечное входное напряжение | 100 в (25 °C), 90 в (-25 °C) | |||
Макс. Диапазон напряжения точки питания | Напряжение батареи + 2 В до 75 в | |||
Номинальный зарядный ток никель-металл | 20A | 30A | 40A | |
Номинальный ток холостого хода | 20A | |||
Диаметр провода аккумулятора (мм2) | 5 | 6 | 10 | |
Диаметр проволоки нагрузки (мм2) | 5 | 5 | 5 | |
Макс. Емкостная грузоподъемность | 10000 мкФ | |||
Макс. Входная мощность фотоэлектрической системы | 260 Вт/12 В | 400 Вт/12 В | 550 Вт/12 В | |
520 W/24 V | 800 W/24 V | 1100 W/24 V | ||
Эффективность преобразования | ≤ 98% | |||
Слежением за максимальной точкой мощности, эффективность отслеживания | > 99% | |||
Температура компенсация коэффициента | -3,0 мВ/°C/2 в (по умолчанию) | |||
Рабочая температура | От-35 °C до + 45℃ | |||
Степень защиты | IP32 | |||
Связь метод | RS232 | |||
Высота над уровнем моря | ≤ 3000 м | |||
Размеры изделия | 210*151*59,5 мм | 238*173*72,5 | 238*173*72,5 | |
Купить сейчас | Нажмите | Нажмите | C | |
Модель | ML4830N15 | |||
Системы Напряжение | 12 В/24 В/36 В/48 в авто | |||
Потери холостого хода | 0,7 Вт ~ 1,2 Вт | |||
Батарея Напряжение | 9В ~ 70 V | |||
Максимальное входное напряжение солнечной энергии | 150 V | |||
Максимальная мощность точечного напряжения | Напряжение батареи + 2 V ~ 120 V | |||
Номинальный зарядный ток никель-металл | 30A | |||
Номинальный ток холостого хода | 20A | |||
Макс емкостный грузоподъемность | 10000 мкФ | |||
Максимальная входная мощность PV системы | 400 Вт/12 В | |||
800 W/24 V | ||||
1200 W/36 V | ||||
1600 Вт/48 V | ||||
Эффективность преобразования | ≤98% | |||
Слежением за максимальной точкой мощности, эффективность отслеживания | > 99% | |||
Температура компенсация коэффициента | -3 мВ/°C/2 в(По умолчанию) | |||
Рабочая Температура | -35 °C ~ + 45 °C | |||
Уровень защиты | IP32 | |||
Макс проводки Размеры | 25 mm2 | |||
Режим связи | RS485, RS232 | |||
Высота над уровнем моря | ≤ 3000 м |

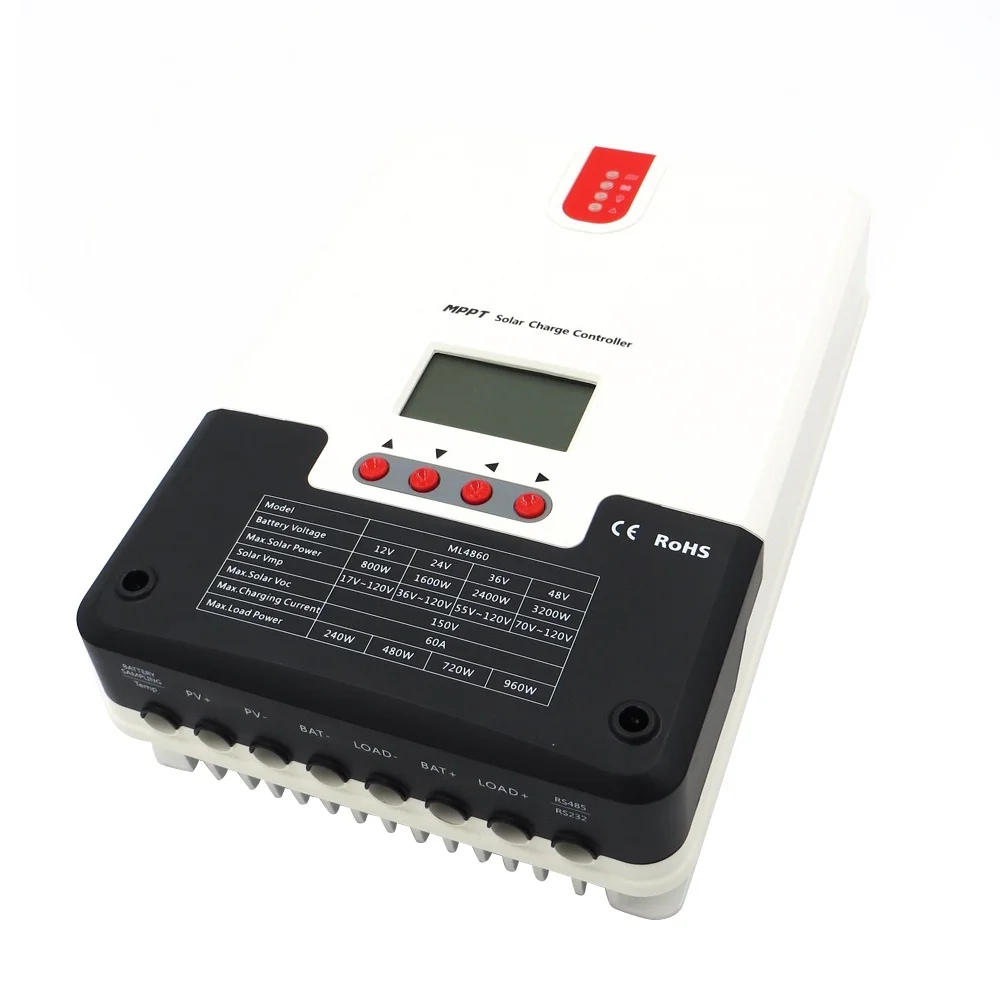

Модель | ML4860 |
Системы Напряжение | 12 В/24 В/36 В/48 в авто |
Потери холостого хода | 0,7 Вт ~ 1,2 Вт |
Батарея Напряжение | 9В ~ 70 V |
Максимальное входное напряжение солнечной энергии | 150 V |
Максимальная мощность точечного напряжения | Напряжение батареи + 2 V ~ 120 V |
Номинальный зарядный ток никель-металл | 60A |
Номинальный ток холостого хода | 20A |
Макс емкостный грузоподъемность | 10000 мкФ |
Максимальная входная мощность PV системы | 800 Вт/12 В |
1600 W/24 V | |
2400 W/36 V | |
3200 Вт/48 V |
Характеристики
- Применение
- Контроллер системы солнечных батарей
- Номер модели
- Solar charger Regulator
- Product name
- Solar charger Regulator
- Feature
- 20A Solar Panel
- Type
- Solar Charge Controller
- Item
- Solar charger Regulator
- Application 1
- Charger Controller
- Application 2
- Voltage Controller
- Application 3
- Solar System Controller
- Application 4
- Wind Controller
- Application 5
- Thermal Controller
- Maximum Current 6
- 60A
