Описание

Модель продукта: UPS-0528-11B

Описание продукта:

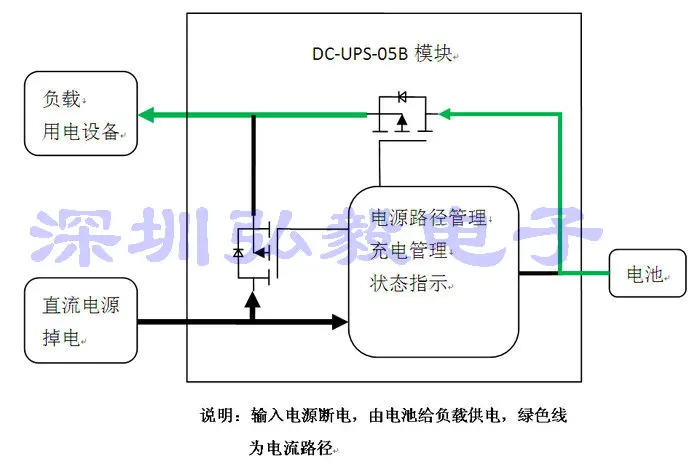

UPS-0528-11B представляет собой DC UPS силовой модуль предназначен для зарядки литий-ионный и свинцово-кислотных аккумуляторных батарей. Когда есть источник питания на входе постоянного тока, выходное напряжение равно входному напряжению. Когда входной источник питания постоянного тока отрезан (или ниже, чем напряжение батареи), он поставляется от батареи, и выход равен напряжению батареи, который может быть легко переключен для осуществления функции бесперебойного питания. Выходное напряжение модуля неустойчиво, и выходное напряжение изменится с изменением напряжения батареи (или входного напряжения).

Модуль имеет собственную батарею с функцией защиты от низкого напряжения. В тех случаях, когда батарея пониженного напряжения, выход может быть закрыт, чтобы предотвратить батарею от повреждения защита от избыточной разрядки.

Обратите внимание, что зарядная часть этого модуля является понижающей зарядкой. Входное напряжение должно быть на 1 в выше, чем напряжение отключения зарядки заряженного аккумулятора перед зарядкой. , Например, аккумулятор использует 12 V свинцово-кислотных аккумуляторных батарей, которого предельное напряжение зарядки является 1Three8V, таким образом, входного источника питания следует выбирать источник питания постоянного тока между 14,8 V 28 V. Мы можем выбрать Общий адаптер питания 19 V или 24 V в качестве входного источника питания.

Обмен входом 220 В не поддерживается, пожалуйста, покупайте внимательно!

ПродуктХарактеристика

Вход Диапазон напряжения питания: DCFive-28V. Пожалуйста, убедитесь, что входное напряжение питания выше, чем напряжение отключения заряженного аккумулятора 1 В, в противном случае он не будет заряжен. Максимальный входной ток: 15а. Когда сумма тока нагрузки и тока зарядки превышает 15A, зарядный ток будет автоматически уменьшен, так что общий входной ток не превышает 15A. Защита на входе, даже если полярность входного источника питания изменена, модуль не будет поврежден. Максимальный выходной ток: 15а Время переключения мощности: бесшовное переключение. Когда входное питание выключено, он автоматически переключается на выход батареи без переключения времени. Когда входное напряжение возвращается в норму, оно автоматически восстанавливает Входное питание. На выходе нет функции стабилизации напряжения. Выход должен регулироваться, Пожалуйста, подключите модуль регулятора отдельно. Входной ток без нагрузки: Three0mA (без аккумулятора или нагрузки) Источник питания батареи ток без нагрузки: 2 мА (Входное выключение, выходное без нагрузки) Типами аккумуляторов: литий-ионные аккумуляторы (для детей от 1 года до 5 лет серии), свинцово-кислотные аккумуляторы для мотоциклов (6 в, 12 V) Режим зарядки: высокая эффективность синхронной понижающей зарядки, эффективность зарядки выше 95%. Этап зарядки: струйная зарядка (для аккумуляторов от перезаряда), постоянный ток, постоянное напряжение, полный самоостанова, предотвращение перезаряда. Для аккумуляторов избыточного разряда используется небольшой ток заряда для активации аккумулятора, а затем используется высокий ток заряда. Напряжение зарядки: регулируемое (должно быть на 1 в ниже входного напряжения), на плате Многоточечное регулирование точности потенциометра. По умолчанию доставка 1Two6V. Зарядный ток: 1-8A регулируемый, доставка по умолчанию 1A. Бортовой мульти-петля точный Потенциометр регулировки Предположение о отключении зарядки: когда ток зарядки меньше 0,1 от заданного значения, зарядка заканчивается. По умолчанию 0.2A прекратит зарядку Безопасное время зарядки: около 10 часов, непрерывное время зарядки более 10 часов автоматически заканчивается зарядка. (Эта функция может быть закрыт для удовлетворения различных батареи) Батарея защита от пониженного напряжения: по умолчанию 9 V (для 3 литиевыми батареями) Пользователи могут настраивать настройки сами. В тех случаях, когда аккумулятор включен, выключите выход в тех случаях, когда напряжение аккумуляторной батареи ниже измерять пороговое напряжение и защита от недостаточного напряжения Напряжение запуска батареи: по умолчанию 9,6 в (для 3 литиевых батарей), пользователи могут регулировать настройки. Когда батарея работает, напряжение батареи должно быть больше, чем пороговое напряжение на выходе, в противном случае выход будет закрыт. Пониженного напряжения индикатор светодиодный, пониженного напряжения светодиодный 3 мигающих напоминание При питании от батареек вход и выход изолированы, а питание батарей не поступает обратно на входной конец. Рабочая температура:-20 ~ + 85 градусов Размеры: 70X38X24 мм (длина х ширина х высота) зарядный ток никель-металл-belowsixa не нужно устанавливать радиаторы, 6A выше нужно устанавливать радиаторов. Вес: 25 г (без радиаторов), Режим 1:

Режим 2:

Существует два вида подключения:

Определение типа:

1Vout, выходной положительный полюс, силовая нагрузка

2GND, Выход, полученные нагрузки

3GND, вход заземление, подключение входной мощности отрицательное

4Вин +, входной положительный полюс, подключение входного положительного полюса

5С рукавом "летучая мышь", батарее минус

6«Летучая мышь» +, катода аккумулятора

Потенциометр:

VR2Chargingvoltage регулирующее потенциометр

VR1Зарядный ток никель-металл-регулирующее потенциометр

Индикатор светильник:

PG:Синий индикатор входного питания. Входного источника питания яркая в тех случаях, когда это не выходит за пределы нормы и входного источника питания является вязкость полимера слишком мала (напряжение разница между входного источника питания и напряжение батареи составляет менее 1 V).При мерцании Входное питание вниз или ниже, чем напряжение батареи при выходе. LED1Зеленый индикатор зарядки. При зарядке он яркий и полный. LED2Красный, яркий, когда зарядка завершена, и выключается, когда зарядка.

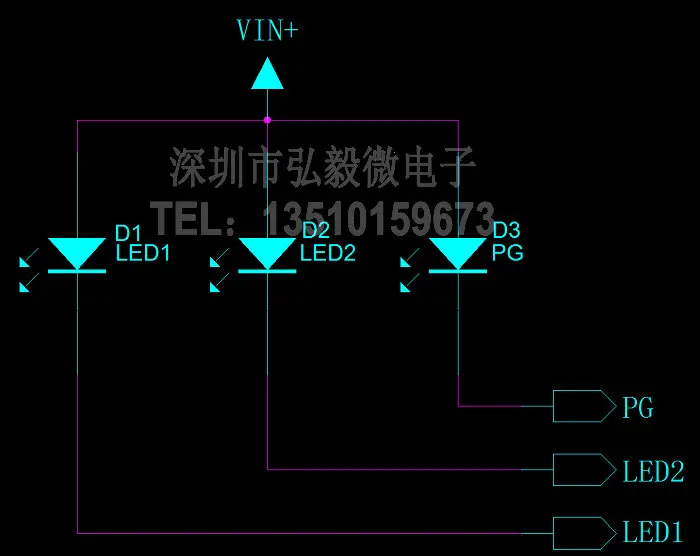

J1:Внешний спросСветодиодныйКогда он выходит из розетки,Метод проводки выглядит следующим образом:

8а литиевая батарея свинцово-кислотная батарея модуль постоянного тока постоянного напряжения постоянного тока UPS источник бесперебойного питания

Инструкции

1.Подключите входную мощность.

2.Регулировка напряжения зарядки. Без батареек мультиметр используется для контроля напряжения на конце батареи модуля, и потенциометр VR2 на плате регулируется, чтобы зарядное напряжение отвечало требованиям используемых батарей.При регулировке напряжения зарядки напряжение зарядки продолжает прыгать, что представляет собой импульсное напряжение, выходное зарядным устройством при автоматическом обнаружении аккумулятора. Просто Отрегулируйте максимальное напряжение скачка до соответствующего значения.Никогда не подключайте Аккумулятор для регулировки напряжения зарядки, иначе он сгорит модуль или аккумулятор.
Различные аккумуляторы имеют разное напряжение отключения зарядки. Пожалуйста, отрегулируйте их в соответствии с характеристиками аккумулятора. Напряжение отсечения обычных батарей выглядит следующим образом:

Батарея типа	Количество аккумуляторов в серии	Номинальное напряжение (В)	Напряжение отключения зарядки (В)	Рекомендуемый диапазон напряжения входного источника питания
Литий-ионный Литий-полимерный	1	3,6Или 3,7	4,2	5-28 V
	2	7,2Или 7,4	8,4	9,4-28 V
	3	10,8Или 11,1	12,6	13,6-28 V
	4	14,4Или 14,8	16,8	18-28 V
	5	18Или 18,5	21	22-28 V
	Свинцово-кислотный аккумулятор	6	6,9	8-28 V
12	Свинцово-кислотный аккумулятор	13,8	14,8-28 V

Когда входное напряжение питания ниже рекомендованного напряжения в измерителе, он не будет заряжен.

3.Регулировать зарядный ток никель-металл. После регулировки напряжения зарядки аккумулятор подключается. Амперметр используется для связывания положительного электрода. Регулятор тока зарядки VR1 поворачивается для наблюдения за амперметром и регулировки тока зарядки до соответствующего значения. Зарядный ток аккумуляторов с разной емкостью отличается. Как правило, ток быстрой зарядки составляет 0,3-0,4 раз от емкости аккумулятора, а медленный ток зарядки-около 0,2 раз от емкости аккумулятора. Например, мой литий-ионный аккумулятор 10aH. В это время ток быстрой зарядки может быть установлен на 10aH * 0,4 = 4A, а время зарядки составляет около 2,5 часов. Медленный ток зарядки может быть установлен на 10 Ач * 0,2 = 2 А, а время зарядки составляет около 5 часов. Специальный зарядный ток должен также быть основан на спецификациях, предоставленных производителями аккумуляторов.

4. VUVP установка Батарея под Напряжение защитный порог для Напряжение

VUVPПри питании аккумулятора напряжение аккумулятора ниже, чем у аккумулятора.VUVPВ тех случаях, когда Выпуск выключен, светодиодный 3 мигает быстро (яркий 0,1 S, гасит пламя 0,9 S)

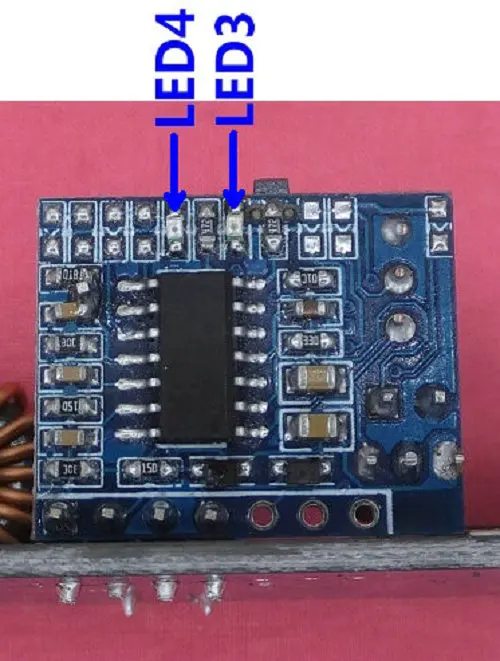

Короткий переключатель SW1 делает светодиодный 3 яркими. VUVPДля 4 раз напряжения TP3 в тестовой точке для пробного расчета используется следующая формула:

VUVP= VTP4* 4 (В)
Регулировки VR3 и контролировать напряжение TP3 с Вольтметр соответствующее значение.

Долгое нажатие SW1 для сохранения VUVP, светодиодный 3 мерцает дважды, чтобы показать, что напряжение VUVP было сохранено в MCU. Короткое нажатие SW1 и не сохранение. Короткое нажатие SW1 может переключаться между тремя состояниями настройки VUVP, VSTART и сброса.

5.Батарея начать порог НапряжениеVСтартНастройка

VСтартКогда батарея работает, напряжение батареи должно быть больше, чем у батареи.VСтартТолько выход, в противном случае закрыть выход

Короткие Пресс переключатель SW1 осветляет светодиодный 3 и светодиодный 4 VSTART в 4 раза превышает напряжение TP3 в тестовой точке. Пробный расчет производится по следующей формуле:

VСтарт= VTP3* 4 (В)

Отрегулируйте VR3 и Контролируйте напряжение TP3 с помощью вольтметра до соответствующего значения.

Нажмите SW1 для длительного храненияVСтартСветодиодный 3 и светодиодный 4 мерцания дважды для указания VСтартНапряжение было сохранено в MCU. Короткое нажатие SW1, но не сохранение Короткое нажатие SW1 может переключаться между тремя штатов установка VUVP, VSTART и отказаться от установки.

Пороговое напряжение V для защиты от низкого напряжения различных батарейUVPИ начать измерять пороговое напряжение VСтартТипичные значения следующие. Пользователи могут настраивать себя в соответствии с реальной ситуацией.

Батарея типа	Количество аккумуляторов в серии	Номинальное напряжение (В)	VUVP(V)	VСтартV
Литий-ионный Литий-полимерный	2	7,2Или 7,4	6	6,4 V
	3	10,8Или 11,1	9	9,6 V
	4	14,4Или 14,8	12	12,8 V
	5	18Или 18,5	15	16 V
Свинцово-кислотный аккумулятор	12	10,8	11,8

Светодиодный 3 также работает как индикатор низкого напряжения. При питании аккумулятора напряжение батареи ниже V.СтартСветодиодный 3 медленно мерцает (0,5 S Яркий, 0,5 S гаснет). Когда напряжение батареи ниже VUVPКогда выход выключен, светодиодный 3 быстро мерцает (яркий 0,1 с, гасит 0,9 с).

Как отменить заказЗарядка ограничения по времени

Как показано ниже, максимальное время зарядки можно устранить путем сварки резистора 33-100R в положении Rt.
