Модель продукта: UPS-1228-12

Описание продукта:

UPS-1228-12-это высокоэффективный модуль питания постоянного тока UPS, разработанный для нужд приложений резервного питания постоянного тока. Модуль поддерживает широкий диапазон входного напряжения, свинцово-кислотных батарей, литий-ионных, литий-полимерных, литий-железных фосфатных батарей в качестве резервного аккумулятора, имеет идеальную функцию управления зарядкой, В то же время на бортовой автоматической подъемной цепи регулятора давления, напряжение питания постоянного тока может быть предоставлена непосредственно к устройству после. При переключении между входной мощностью и батареей выходное напряжение стабильно, и на работу нагрузки не влияет.

При зарядке входного источника питания модуль заряжается от аккумулятора, а блок питания к устройству питания после того, как выходное напряжение регулируется одновременно. Когда Входная мощность отключается, модуль автоматически переключается на источник питания батареи, и блок питания устройства снабжен стабилизированным напряжением, и время переключения составляет ноль, и на работу нагрузки это не влияет. Когда источник питания батареи, плата MCU может контролировать напряжение батареи в режиме реального времени, когда разрядка батареи до заданного порогового напряжения, блок питания автоматически выключает выход, и входит в режим сна с низким энергопотреблением. Источник питания можно запускать только после восстановления входного питания или восстановления напряжения аккумулятора до порогового напряжения.

Обратите внимание, что зарядная часть этого модуля является понижающим зарядным устройством, входное напряжение питания должно быть выше, чем зарядка аккумулятора напряжение отсечки 1 в для зарядки. Например, батарея свинцово-кислотная батарея 12 В, напряжение зарядки 13,8 В, затем Входная мощность 14,8 В ~ 28 В постоянного тока, мы можем выбрать Общий адаптер питания 19 V или 24 V в качестве входной мощности.

Модуль поставляется с автоматической схемой регулятора напряжения, независимо от того, сколько Вольт входного питания или напряжения батареи, выходное напряжение может быть отрегулировано между 28 V ~ 3 V.

Применение диапазон

L для одного источника питания 12 В для обеспечения резервного питания

L контроль доступа, безопасность резервного питания

L система промышленного контроля резервного питания

Характеристики продукта

L широкий диапазон входного напряжения: 10 ~ 28 в

L высокая мощность, регулируемый выход 100 Вт (выход 12 В, 8.3A)

L выход бесшовное переключение, входное выключение питания автоматически переключается на источник питания батареи, выходное напряжение бесперебойно, нулевое время переключения.

L Выходное напряжение: можно регулировать между 2 ~ 28 в, но также можно выбрать Фиксированный Тип выходного напряжения (2 ~ 28 В опционально), пожалуйста, уточните. Доставка по умолчанию для регулируемого типа

Выходной ток: 8.3A, пиковое значение 10A

L Входной ток: Макс. 15а

L выход по току, защита от короткого замыкания, даже если выход не боится короткого замыкания, цепь автоматически защитит

L поддержка свинцово-кислотной батареи, литий-ионная, литий-полимерная, литий-железо-фосфатная батарея

L Регулируемое напряжение зарядки (4-23 в)

L зарядный ток можно регулировать (0.5-5A)

L 3 этапа, и он имеет высокую эффективность при непрерывной зарядке малым током светодиодный индикатор, постоянный ток, постоянное напряжение зарядки, полная остановка, чтобы предотвратить превышение времени зарядки

L 4 светодиодный индикатор состояния, реализации входной мощности, зарядки, разрядки и батареи под напряжением индикатора состояния

L мониторинг напряжения батареи в режиме реального времени, автоматическое отключение выхода, защита батареи

L Регулируемая батарея под защитой напряжения пороговое напряжение

L Регулируемый порог пускового напряжения батареи

Технические характеристики

Если не указано иное, Условия работы: входное напряжение 16 В, свинцово-кислотная батарея 12 В, выход 12 В @ 8А, температура окружающей среды 25

Вход диапазон напряжения

10-28 V

Максимальный входной ток (предельный входной предохранитель)

15A

Ток холостого хода

<200uA

Рабочая температура

45 ~ 85 C

Температура хранения

45 ~ 125 C

Средняя наработка на отказ

100000 часов @ 50C

Объем (Длина X Ширина X высота)

110X50X23 мм

Вес нетто

70 грамм

Батарея разъем

Швейные клеммы (опционально 5557 2 P)

Вход/Выходной разъем

Швейные клеммы (опционально 5557 4 P)

Характеристики зарядки

Напряжение при зарядке

4-23 в непрерывная регулировка

Зарядный ток никель-металл

Непрерывная Регулировка 0,5-5A

При непрерывной зарядке малым током светодиодный индикатор ток заряда

Зарядный ток никель-металл-1/10

Зарядка выходного тока

При падении тока заряда до заданного значения 1/10 заряд закончился.

Зарядная эффективность преобразования

> 95%

Выход Стабилизация напряжения характеристика

Выходное напряжение

2-28 в непрерывная регулировка

Выход ток

8.3A

Выходная мощность

100 W

Эффективность преобразования

> 95%

Выход пульсации

<80mVp-p

Стабилизированного напряжения точности

DC UPS модуль питания бесперебойного питания компьютер контроль доступа безопасности DC резервного питания

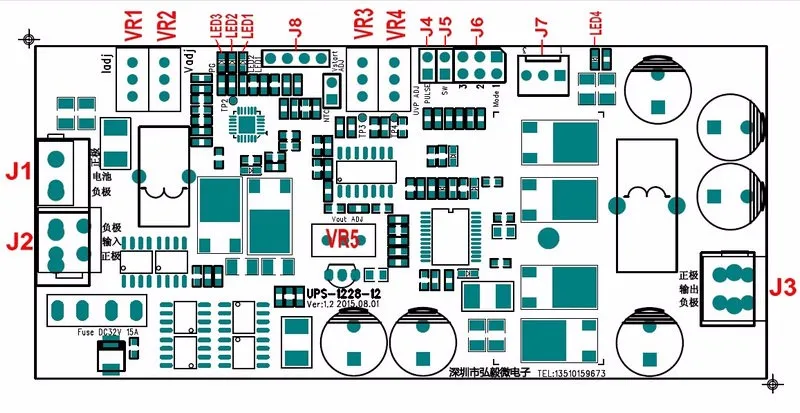

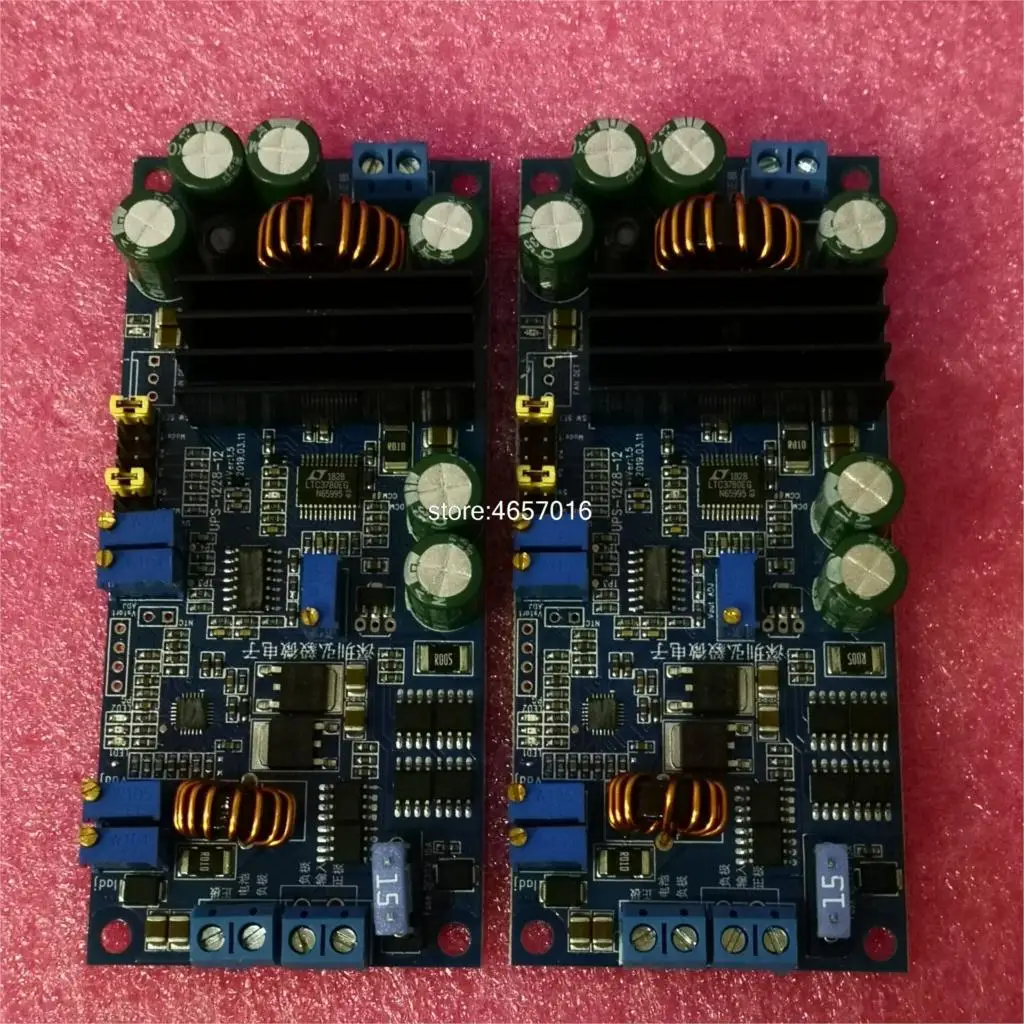

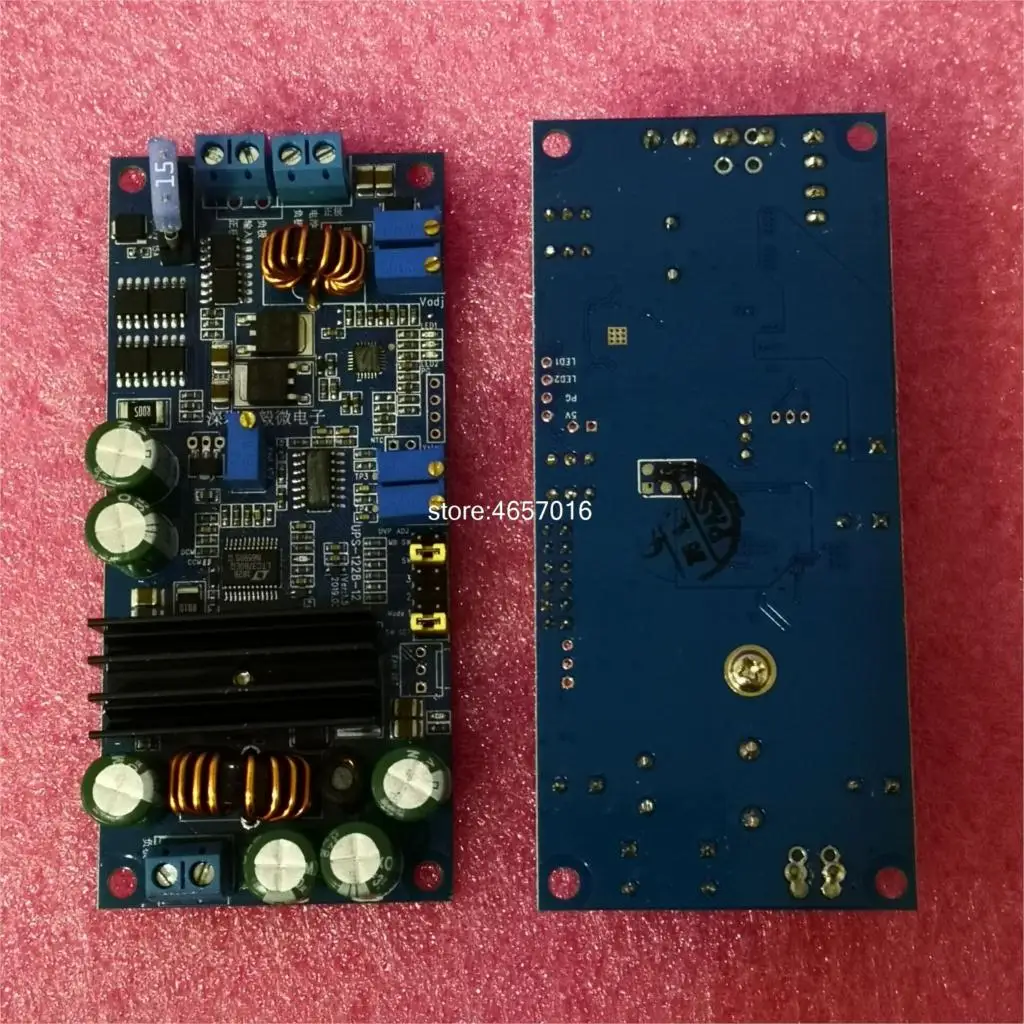

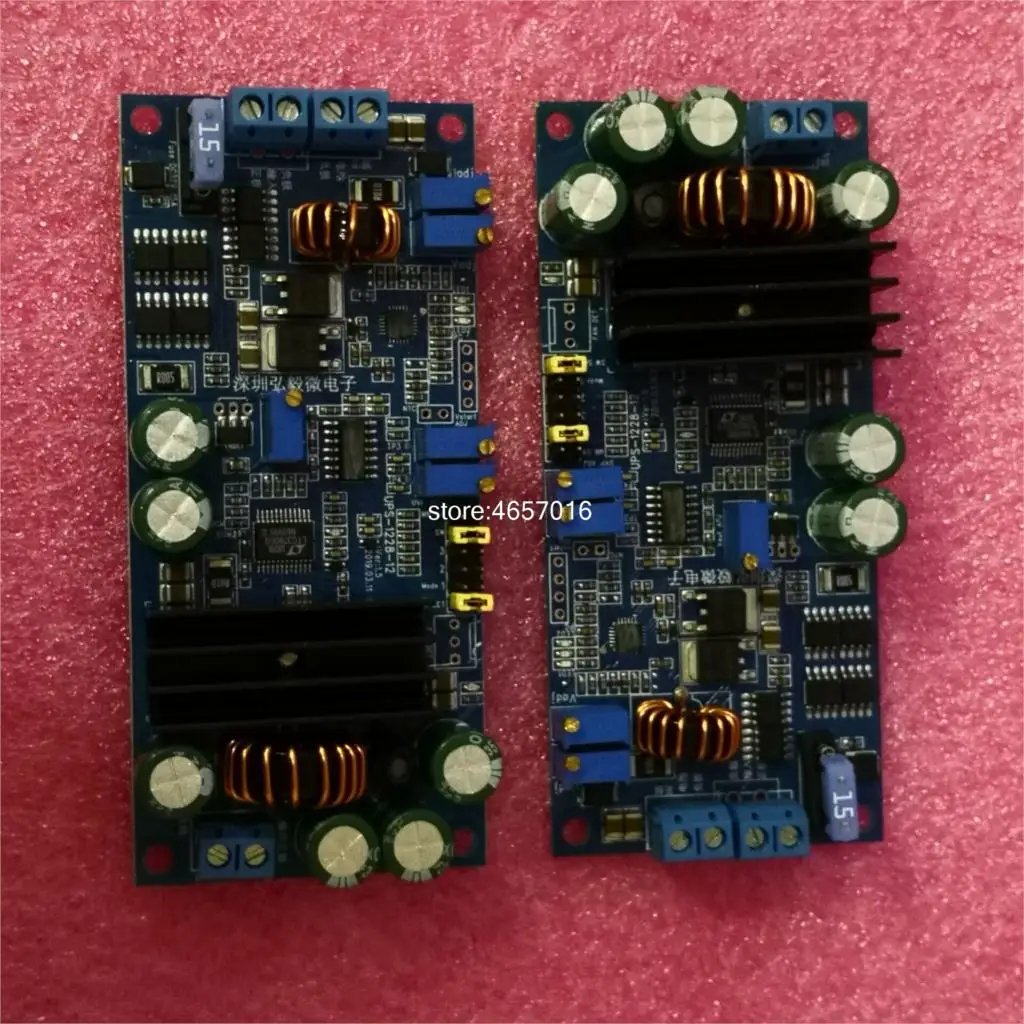

J1: Интерфейс батареи (аккумулятор положительный и отрицательный) 5557-2 P

J2: интерфейс входной мощности 5557-4 P

J3: интерфейс выходной мощности 5557-4 P

J4: основная плата вкл/выкл управления выходом. В качестве резервного источника питания компьютера, модуль может управлять переключателем основной платы через J4, и отправить команду к основной плате, когда батарея находится под напряжением.

J5, J7:

J7 открытая цепь: J5 Закрытая пусковая мощность, отсоедините блок питания, каждая мощность на необходимости повторно открыть J5 re закрытая, прежде чем вы сможете включить питание.

J7 короткое замыкание: J5 закрытый пусковой источник питания, отсоедините блок питания, питание до тех пор, пока J5 закрыт автоматически начать питание. J7 по умолчанию холостого хода

Пользователь может выбрать подходящий пусковой режим в соответствии с практическими требованиями.

J6: перемычка с настройкой задержки (эта Перемычка только для загрузки для приложений материнской платы компьютера, другие Чехлы не установлены (модель 0)

Наружный ведут терминал J8: светодиодный 1-светодиодный 3 должен быть подключен с внешний светодиодный в тех случаях, когда сокет светодиодный наружу.

VR1: потенциометр регулирования тока заряда

VR2: потенциометр регулирования напряжения зарядки

VR3: потенциометр регулирования порогового напряжения батареи

VR4: батарея под защитой напряжения пороговый потенциометр регулирования напряжения

VR5: потенциометр регулирования выходного напряжения

LED1: Сила входного сигнала индикатора светильник, синий. Когда Входная мощность нормальная

LED2: после завершения зарядки светильник, красный, зарядка в

LED3: за этот светильник, зеленый, после завершения зарядки. При разрядке батареи напряжение батареи опускается ниже порогового напряжения VSTART, и лампа мигает. Когда напряжение батареи меньше, чем напряжение под напряжением VUVP, блок питания не может быть запущен, лампа мигает 2 раза, и батарея находится под давлением.

LED4: индикатор выходного напряжения, красный, когда выходное напряжение яркое, выход выключен, когда

Инструкции

Перед использованием этого модуля, пожалуйста, не нужно внимательно читать следующие инструкции, чтобы избежать ненужных потерь. Установите неправильное напряжение зарядки, зарядный ток, выходное напряжение повредит модуль, аккумулятор и даже нагрузку. Перед проводкой, не нужно подтверждать батарею, мощность положительной и отрицательной полярности, тогда неправильное или заземление вызовет повреждение модуля или батареи

1 Подключение Сила входного сигнала

Входное напряжение питания должно быть выше, чем напряжение отсечки заряда батареи не менее 1 в, в противном случае заряд не заряжается. Например, 12 В свинцово-кислотный аккумулятор, напряжение отключения зарядки 13,8 В, когда входная мощность должна выбрать 14,8 в выше источника питания, 16 В, 19 в, 24 В может быть.

2 регулировка напряжения зарядки

Во-первых, не подключайте батарею, с универсальным измерителем для контроля напряжения клеммы батареи, регулятора на потенциометре VR2, таким образом, чтобы напряжение зарядки отвечало требованиям используемой батареи. По часовой стрелке для регулировки небольшого напряжения заряда, против часовой стрелки.

Обратите внимание, что при регулировке напряжения зарядки напряжение зарядки постоянно меняется, что является импульсным напряжением зарядного устройства при автоматическом обнаружении аккумулятора. Просто скачок самого высокого напряжения до соответствующего значения можно отрегулировать. Не подключайте модуль или батарею для регулирования напряжения зарядки аккумулятора, иначе перегорит.
