Jinhan ASG102 Цифровые портативные генераторы сигналов 2 канала JHASG102 автомобильный генератор сигналов комплект с функцией передачи данных CAN
(I) введение интерфейса

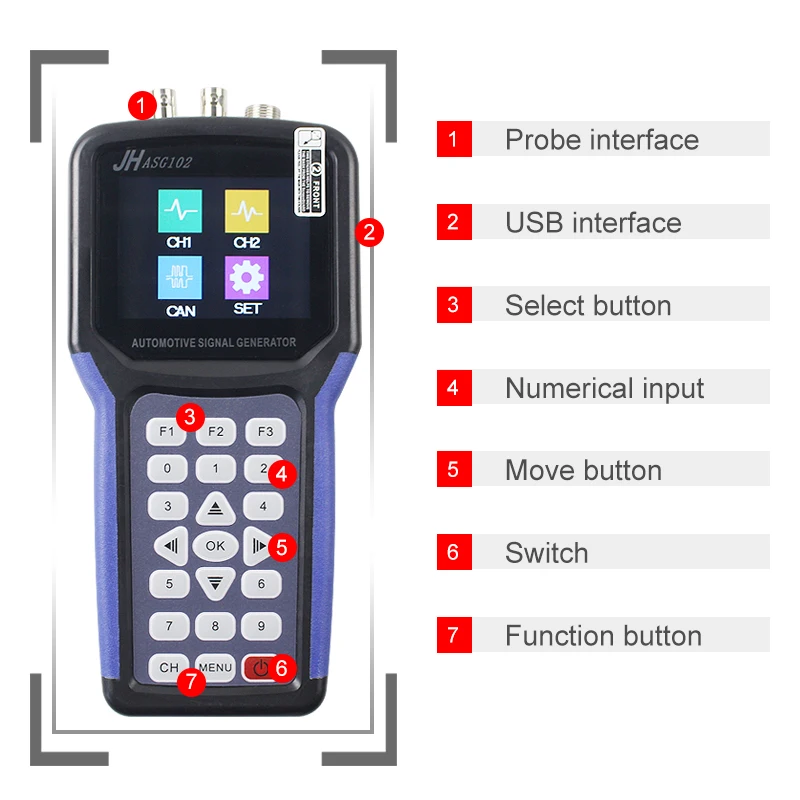

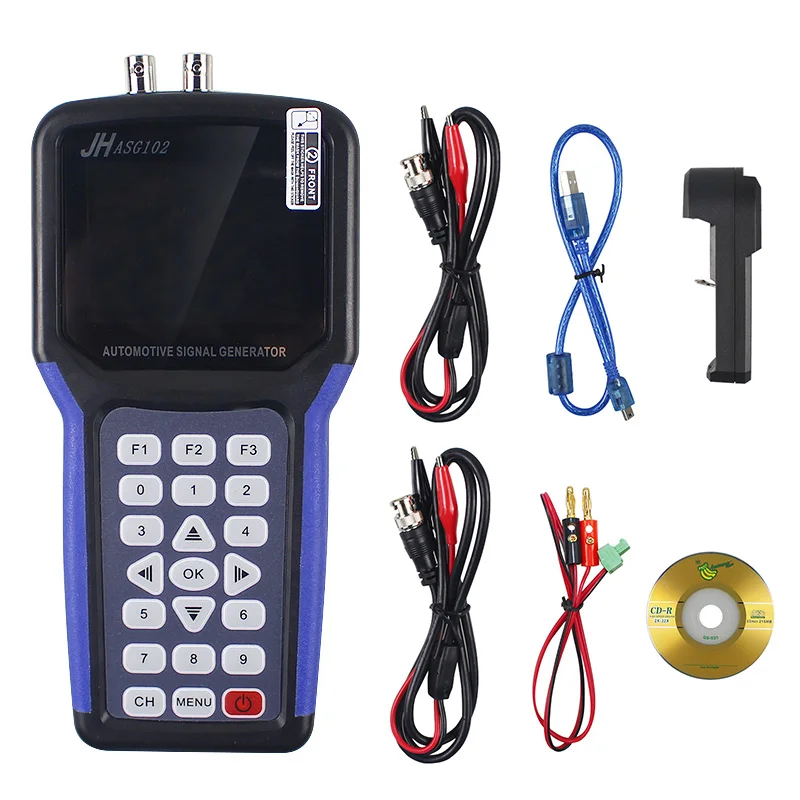

(1) Описание кнопки и основные функции:
F1: в основном используется для переключения между первым и четвертым позициями.
Или для переключения значения выбранного элемента.
F2: в основном используется для переключения между 2-й и 5-й элементами, или
Чтобы переключить значение выбранного элемента.
F3: в основном используется для переключения между 3-й и 6-й позициями, или
Чтобы переключить значение выбранного элемента.
Ок: Определите кнопку для подтверждения или сохранения.
: Кнопка вверх для выбора или увеличения значения.
: Кнопка вниз для выбора вниз или уменьшения значения.
: Левая кнопка для перемещения одного элемента (бит) влево.
: Правая кнопка для перемещения одного элемента (бит) вправо.
CH: в основном используется для переключения между каналом 1 и каналом 2
Конфигурация интерфейсов.
Меню: в основном используется для возврата к интерфейсу выбора меню.
0-9: клавиша «номер» изменяет соответствующее значение цифры на числовое
Ключевое значение.
: Вкл/выкл.

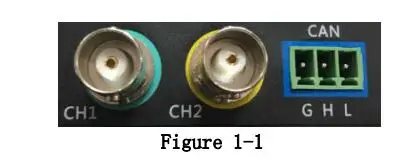

(2) Описание порта :( рис. 1-1)
CH1: канал 1 выходной сигнал.
CH2: канал 2 выходной сигнал.
Может: Может Получение данных.
Рисунок 1-1
(3) характеристики прибора:
В соответствии с автомобильными правилами и фактическими потребностями на месте
Диагностика, прибор суммирует и анализ характеристик
Имеющиеся генераторы автомобильных сигналов:

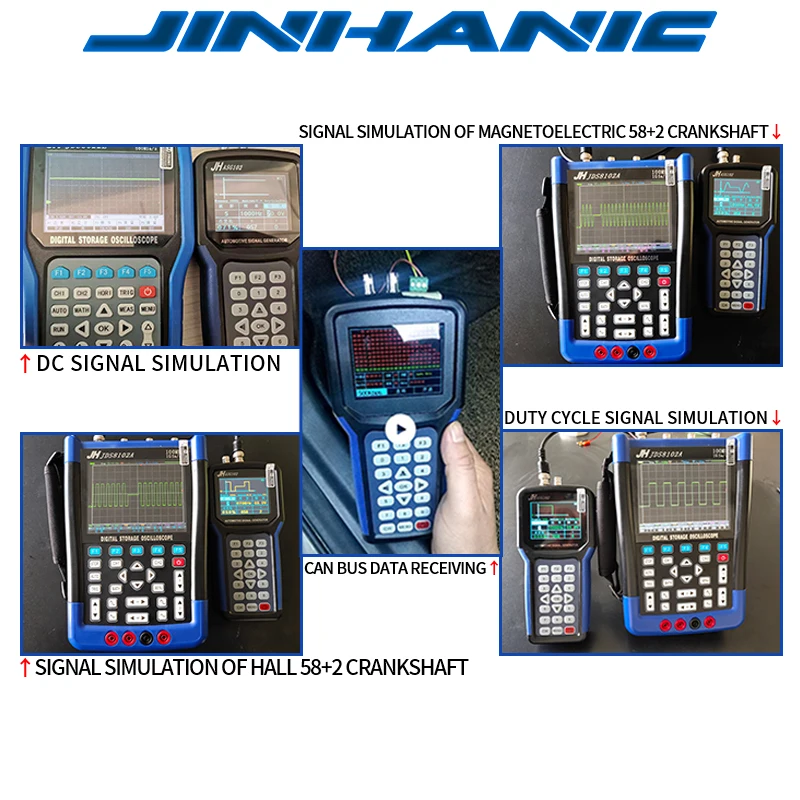

1. Характеристики сигнала можно регулировать в режиме реального времени: сигнал
Можно регулировать в любое время путем регулировки формы волны, амплитуды, частоты,
Отсутствующие зубы и другие индикаторы. Эта функция очень помогает
Определение неисправности в процессе технического обслуживания транспортного средства.
2. Двухканальный сигнал сигнала может одновременно выводить сигналы
Различных частот, амплитудов и сигналов в пределах двух полос.

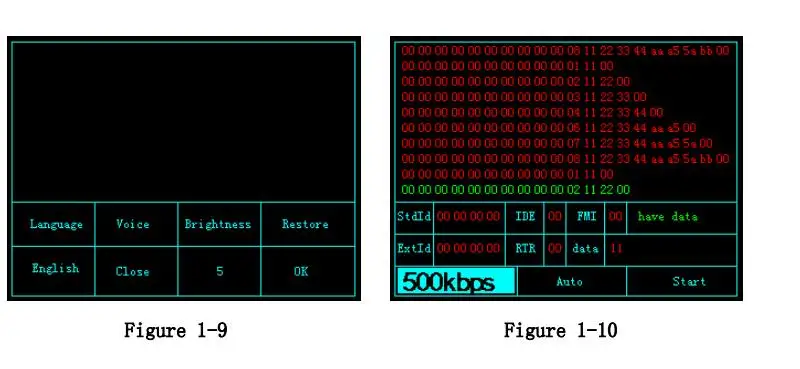

3. Функция CAN-шины:
Он в основном используется для тестирования CAN шины различных моделей в
Нормального общения. Скорость тестирования 10 K, 20 K, 33,3 K, 50 K, 62,5 K,
83,3 K, 125 K, 250 K, 500 K, 1 M.
4. Дружественный HMI: инструмент принимает самую простую дизайнерскую идею,
320*240 большой экран жидкокристаллический дисплей, логика интерфейса дисплея
Ясно; Работа панели ясна, что удобно для
Оператору быстро выполнять различные операции.

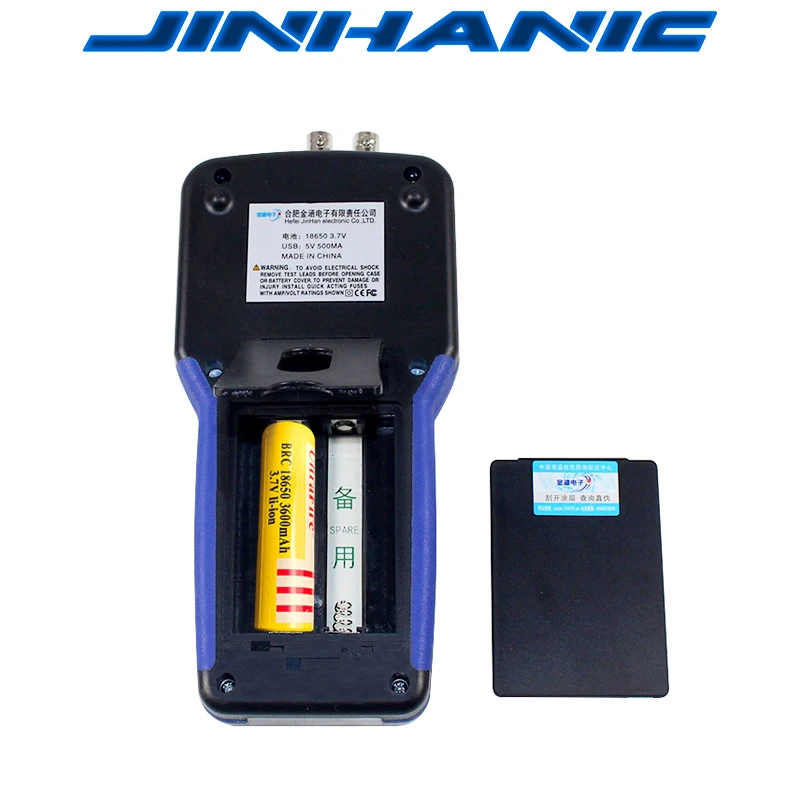

5. Внешний вид небольшой и удобный, с помощью литья под давлением,
Хорошее использование. Внутренние компоненты импортированы, пользователи могут использовать
С уверенностью!
(II) работа основного интерфейса

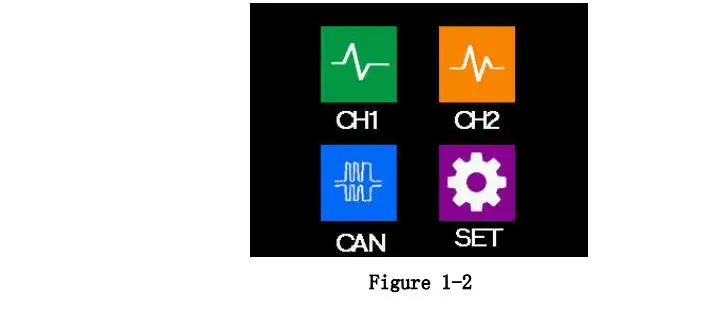

1. После включения прибора введите главный рабочий интерфейс
(Рис. 1-2). Нажмите любую кнопку (кроме кнопки вкл/выкл), первый пункт
(Канал 1) будет выбран по умолчанию.
2. Затем используйте кнопку «» для переключения выбранного элемента.
3. После выбора товара нажмите кнопку ОК, чтобы войти в соответствующий
Интерфейс конфигурации.
Рисунок 1-2
(III) работа генератора сигналов
После загрузки в основной интерфейс нажмите кнопку, чтобы выбрать
«Канал 1» или «Канал 2», затем нажмите «ок» для ввода сигнала
Интерфейс настройки параметров генератора. Генератор сигналов операции
Интерфейс показан в

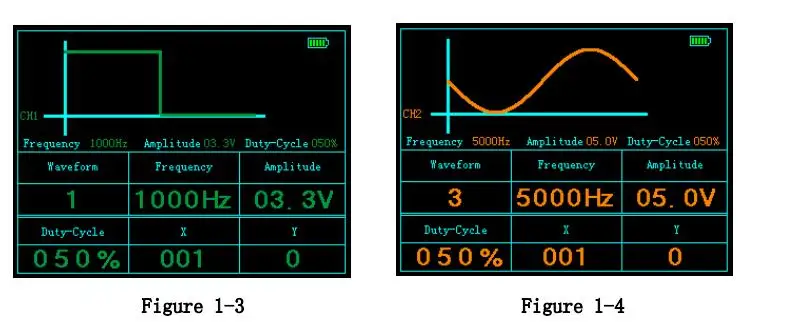

Рисунок 1-3 рисунок 1-4 года

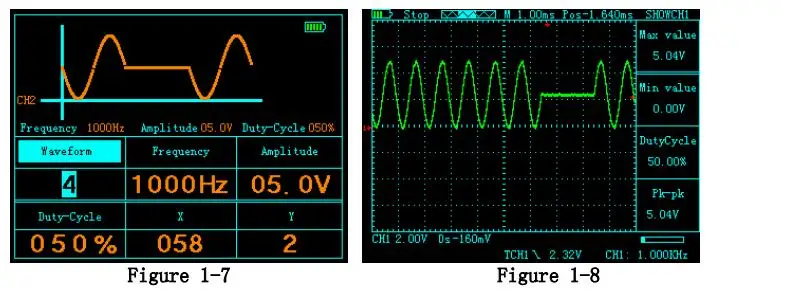

В основном настройте параметры выходного сигнала, такие как частота, амплитуда,
Рабочий цикл, форма волны, X, Y.
1. Сигнал выбор
Нажмите F1, чтобы выбрать первый элемент (“сигнал”), затем используйте “”
Или «» ключ или прямой цифровой ключ для ввода значения (диапазон 1-5,
Всего 5 форм волны) для выбора формы волны для выхода. Серийный
Номер можно увидеть на дисплее. Соответствующий сигнал. Сигнал
И соответствующий серийный номер, как показано ниже:
2. Настройка частоты
Нажмите клавишу F2, чтобы выбрать пункт “частота”, используйте “”
Или клавиша «», чтобы выбрать значение частоты, а затем добавить или вычесть
Значение на «» или «» шаг или изменить значение путем прямого использования
Цифровые кнопки.
Примечание: значение частоты колеблется от 1 Гц до 8000 Гц.
3. Установите амплитуду
Нажмите клавишу F3, чтобы выбрать «амплитуду», используйте «» или
Клавиша “” для выбора определенного значения амплитуды, а затем используйте
«» Или «» ключ для увеличения или уменьшения значения шаг за шагом
Бит или непосредственно изменить значение по номерной клавише.
Примечание: Значение амплитуды колеблется от 0 В до 20 в.

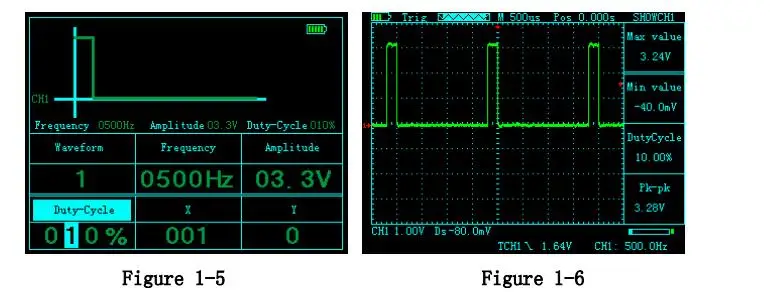

4. Установите рабочий цикл
Нажмите клавишу F3, чтобы выбрать «амплитуду», используйте «» или
Клавиша “” для выбора определенного значения амплитуды, а затем используйте
«» Или «» ключ для увеличения или уменьшения значения шаг за шагом
Бит или непосредственно изменить значение по номерной клавише.
5. Установите значение X
X представляет количество синусоидальных или квадратных волн.
Нажмите клавишу F2, чтобы переключить элемент «X», используйте «» или «»
Клавиша для выбора значения X, а затем нажмите кнопку «» или «»
Увеличить или вычесть значение или изменить значение непосредственно на число
Ключ.
Примечание: диапазон значений X составляет 1-199.
6. Установите значение Y
Y представляет количество прямых линий.
Нажмите клавишу F3, чтобы переключить пункт «Y», используйте «» или «»
Ключ для увеличения или вычитания битового значения или изменения битового значения напрямую
По номерным ключам.
Примечание: диапазон значений Y равен 0-9.
