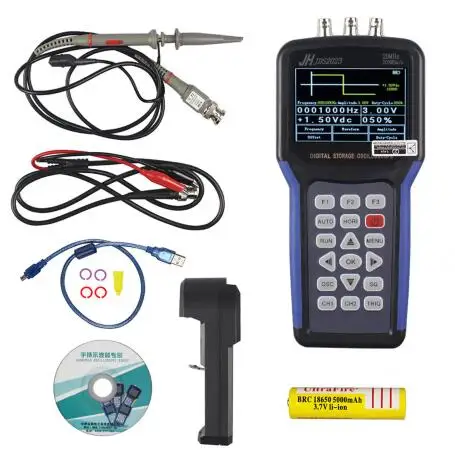

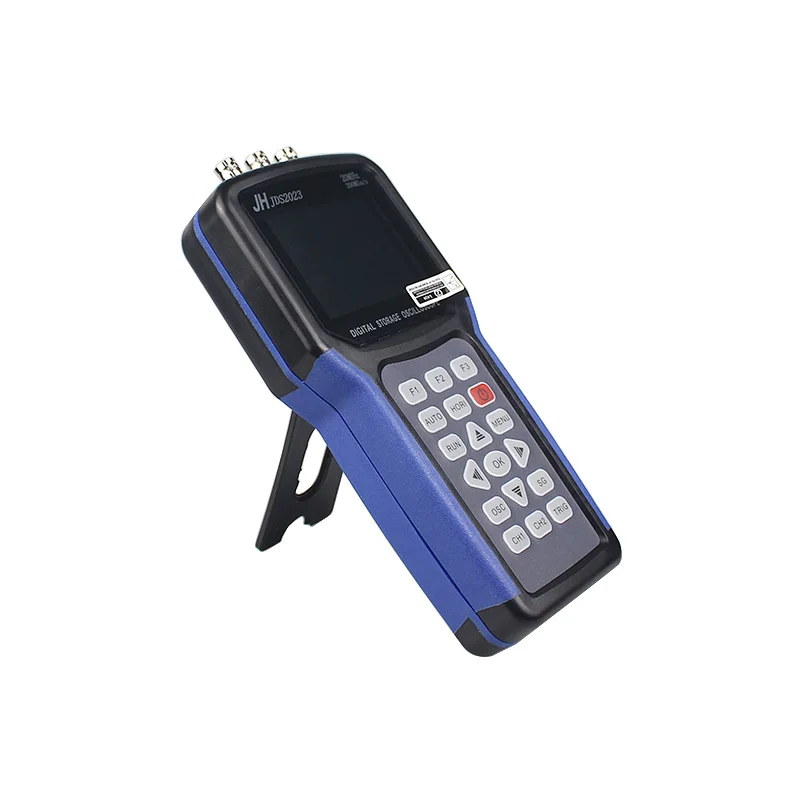

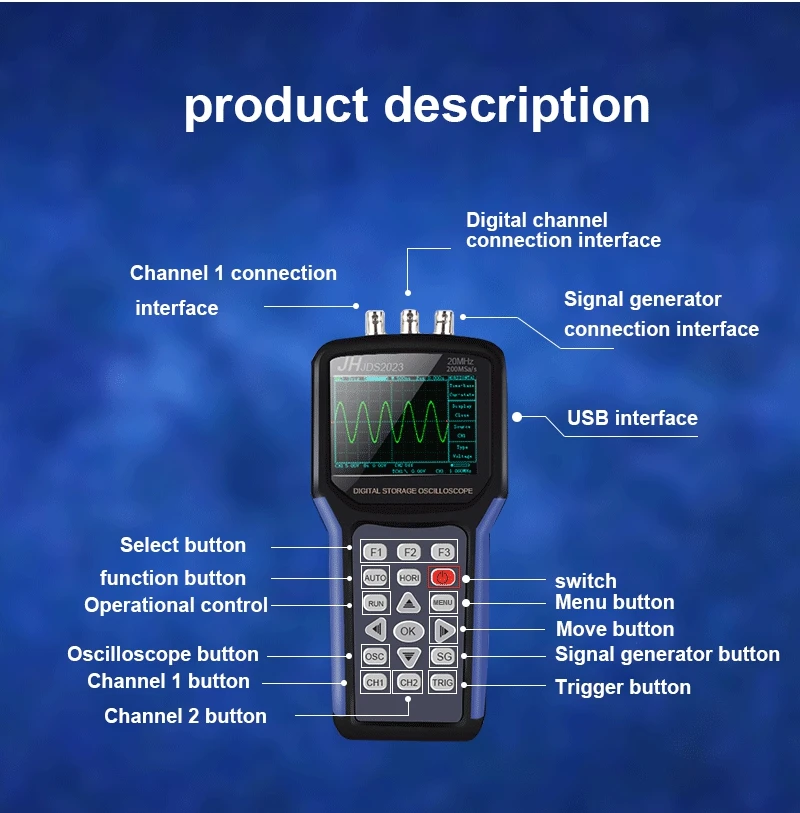

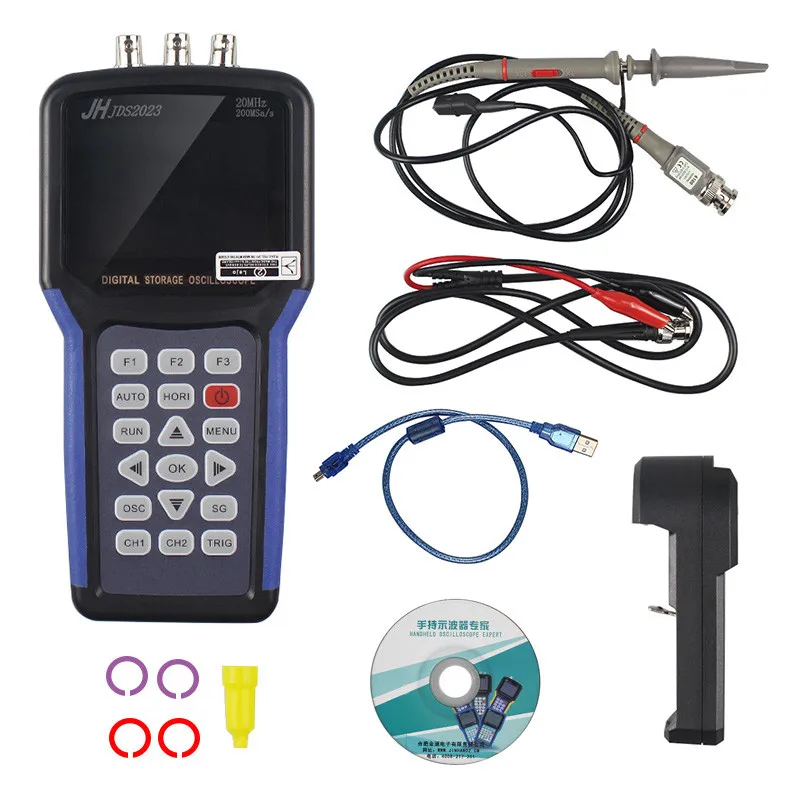

JDS2023

Вход

Входное соединение переменного тока, постоянного тока

Канал 2 (1 аналоговый канал, 1 цифровой канал)

Дисплей режим Y-T

Входное сопротивление 1 MOmega 25pF

Максимальное входное напряжение 40 V (зонд X1); 400 V (зонд X1); 2000 V (зонд X100)

Затухание зонда 1X, 10X

Настройка затухания 1X, 10X, 100X

Обнаружение сигнала системы

Метод выборки в режиме реального времени, произвольный пробоотборник

Глубина хранения 2 K

Режим выборки, пиковое Обнаружение

Вертикальной системы

Вертикальной чувствительностью 10 мВ-5 вольт постоянного тока (зонд 1X) 100 мВ-с алюминиевой крышкой, 50В (зонд 10X) (1, 2,5, 5 шаговый двигатель)

Вертикальная Точность +/-3%

Разрешение по вертикали 8bit

Пропускной способностью 20 МГц

Горизонтальные системы

Частота дискретизации в реальном времени 200 MSa/s

Горизонтальный диапазон сканирования 10nS/div-5S/div

Система запуска

Режим запуска автоматический, нормальный и одиночный

Тип триггера поднимающийся край, падающий край

Автоматическая поддержка обнаружения (50 Гц-40 МГц)

Измерительная система

Измерение курсора поддерживает время и напряжение

Метод измерения вручную

Измерение пикового значения и частоты

Оборудование

Экран 3,2 дюймов, 16 бит истинный цвет, TFT, 320*240

Батарея 2000 + мА литиевая батарея (поддержка 5 часов непрерывной работы)(Не входит в комплект)

Размер 202*100*35 (мм)

Цифровой канал 200 MSa/s

Генератор сигналов

Частотная Синусоидальная волна (1 Гц-5 МГц); другая (1 Гц-1 МГц)

Коэффициент пошлины 0%-100%

Диапазон 100 мВ-4 V
