NE555 импульсная частота Регулируемый Модуль рабочий цикл модуль генератор сигналов квадратной волны DIY Kit

Состояние: 100% новый

Цвет: как показано на картинке

Основной чип: NE555

Входной ток:> = 100 ма

Входное напряжение: 5в-15в постоянного тока (когда питание составляет 5 в, выходной ток может быть 15ма вокруг, когда 12 в питания, выходной ток может 35ма вокруг)

Амплитуда на выходе: 4,2 в V-PP до 11,4 в V-PP (различное входное напряжение, амплитуда на выходе будет отличаться)

Максимальный выходной ток:> = 15 ма (5 в питания, V-PP более 50%),> = 35 ма (12 в питания, V-PP более 50%)

Диапазон выходной частоты выбирается: LF файл: 1 гц ~ 50 гц, если файл: 50 гц ~ 1 кгц, высокочастотный файл: 1 кгц ~ 10 кгц, вч файл: 10 кгц ~ 200 кгц

Выходная частота регулируется:

1) период T = 0,7 (RA + 2 RB) C

2) RA, RB 0-10 K регулируется

3) низкий профиль при C = 0,001 мкФ

4) если глохнет C = 0,1 мкФ

5) высокочастотный файл C = 1 мкФ

6) HF киоски C = 100 мкФ (таким образом, покупатели могут рассчитать частоту волны.)

Подходит: для экспериментального развития, экспериментального развития и так далее.

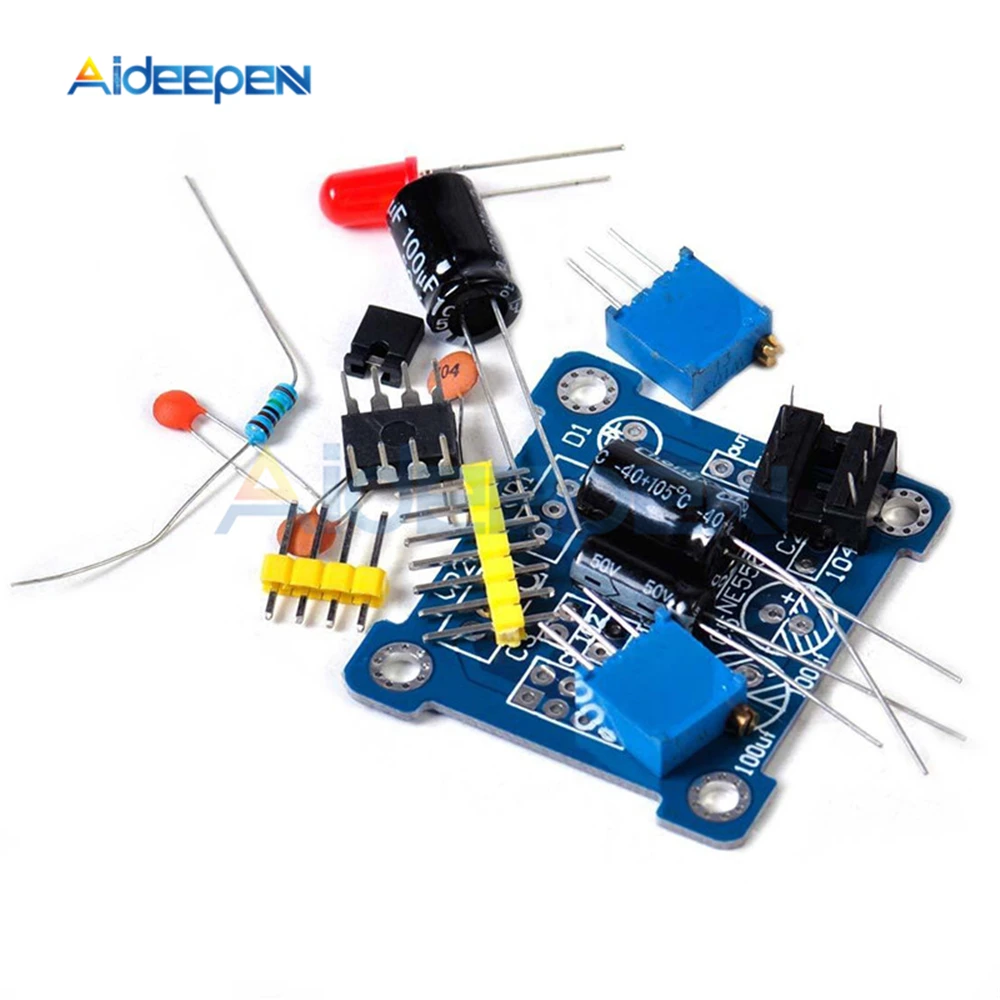

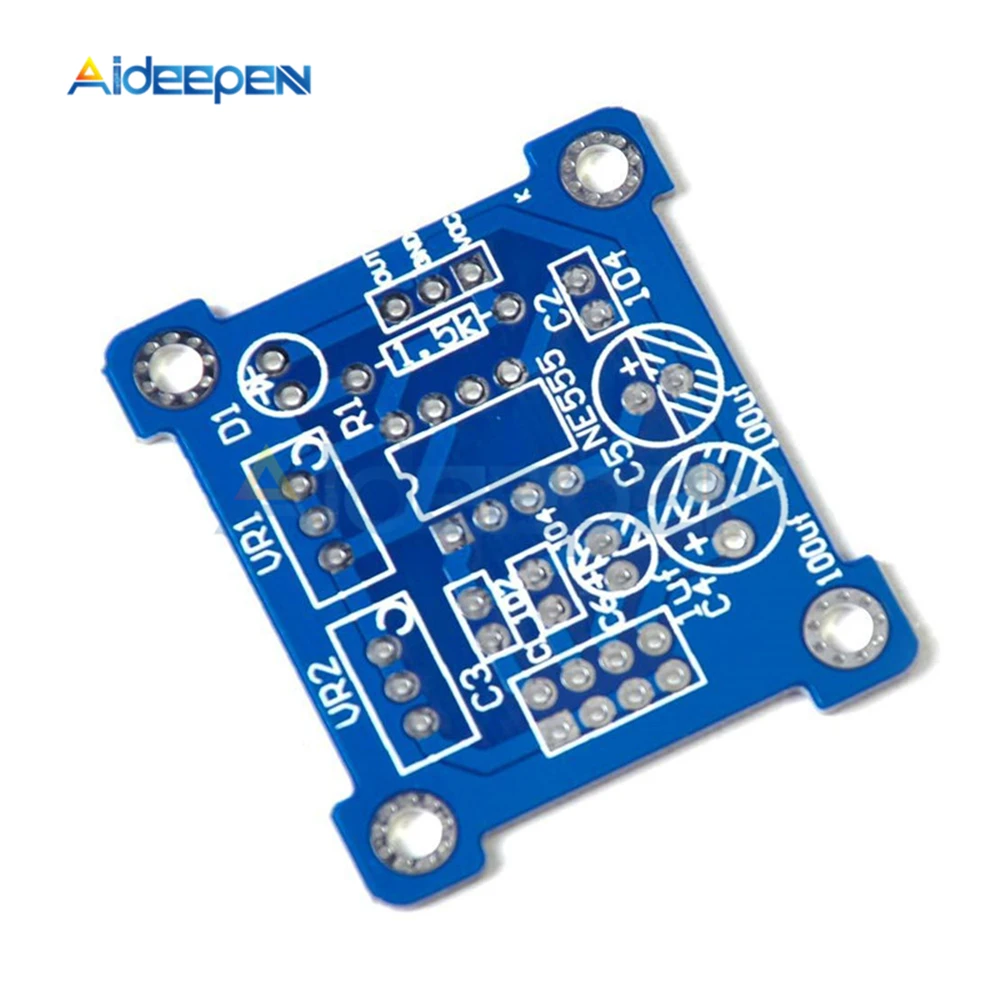

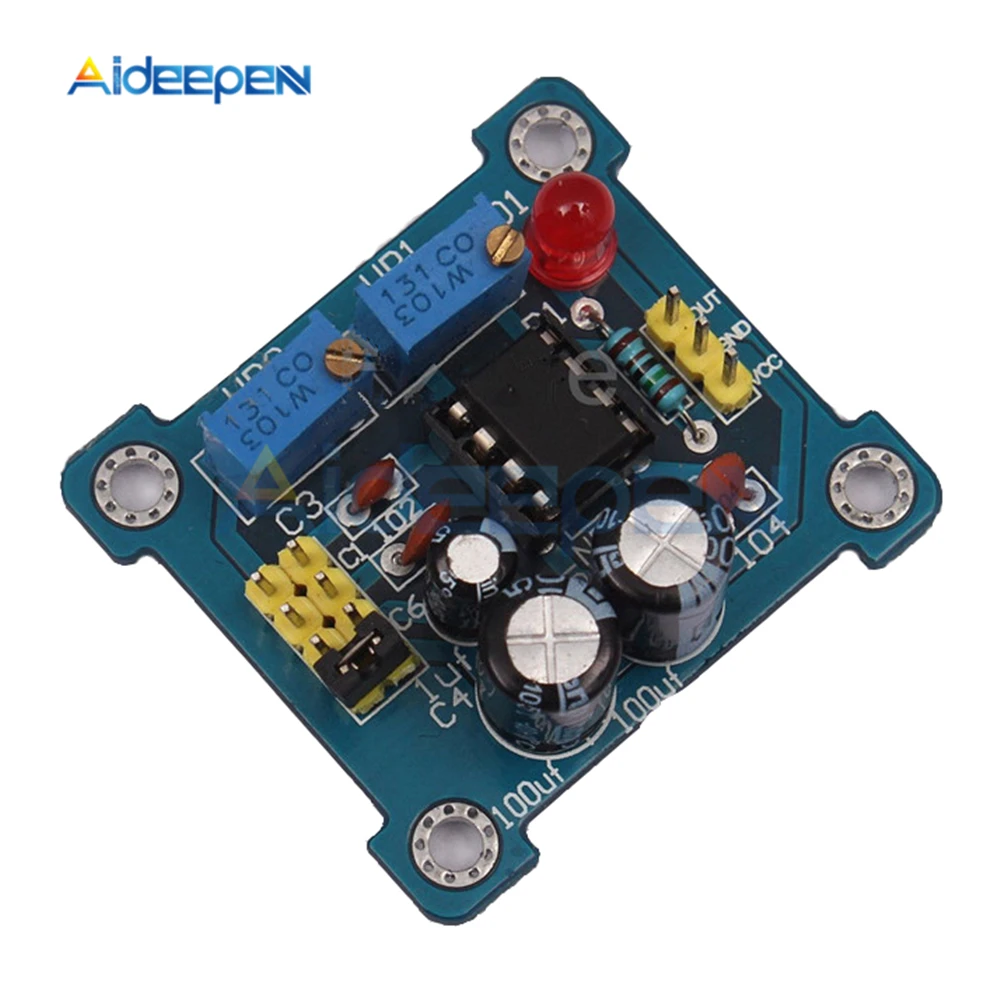

1x NE555 доска

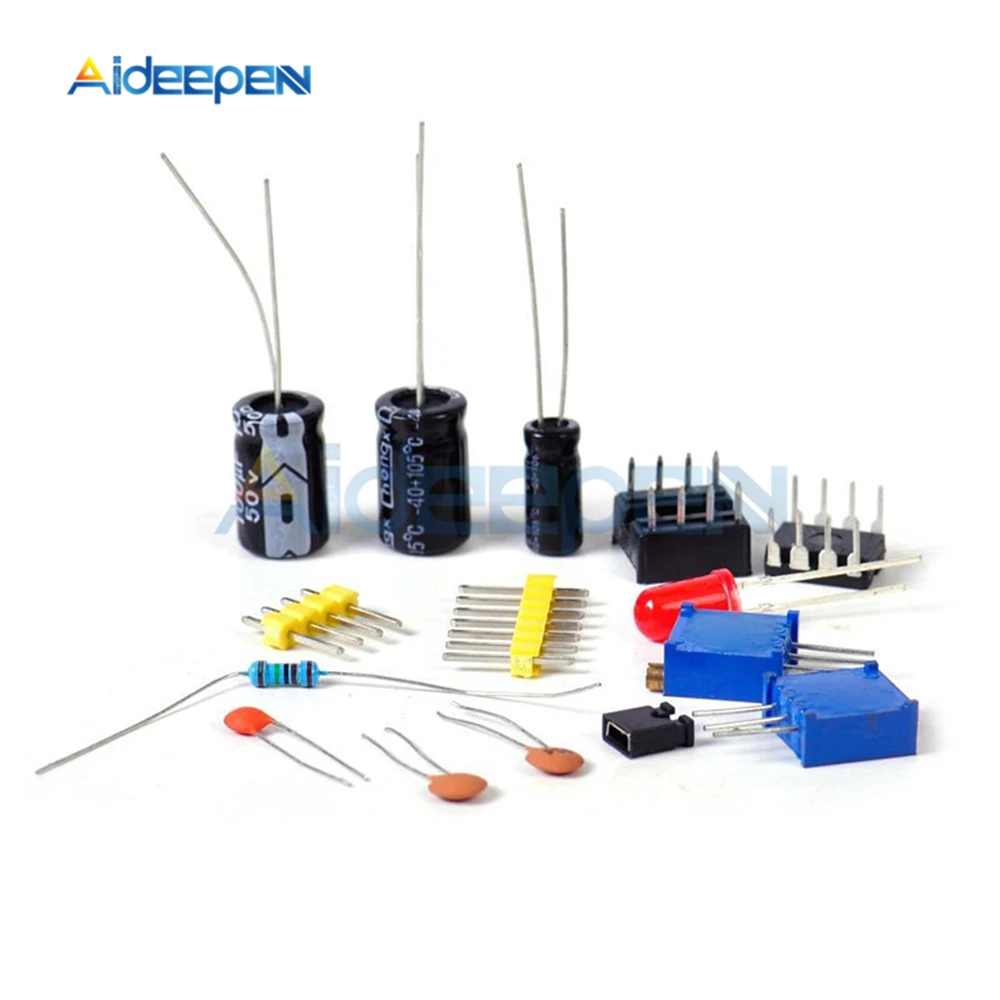

16x аксессуар
