NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

4.9 178 отзывов 453 заказа
23 руб.
Цвет:
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов - Цвет: NE555-Blue
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов - Цвет: NE555-Red
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов - Цвет: NE555-Black
  • NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов - Цвет: NE555-Upgraded

Описание

NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

NE555-Blue:

1. Бортовой NE555 IC.2. Одноканальный выходной сигнал, Выходной рабочий цикл около 50% квадратных волн.3. Резистор нагрузки пластины, регулировка сопротивления для контроля выходной частоты.4. Бортовой индикатор питания.5. Рабочее напряжение: 5 V ~ 12 V.

NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналовNE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

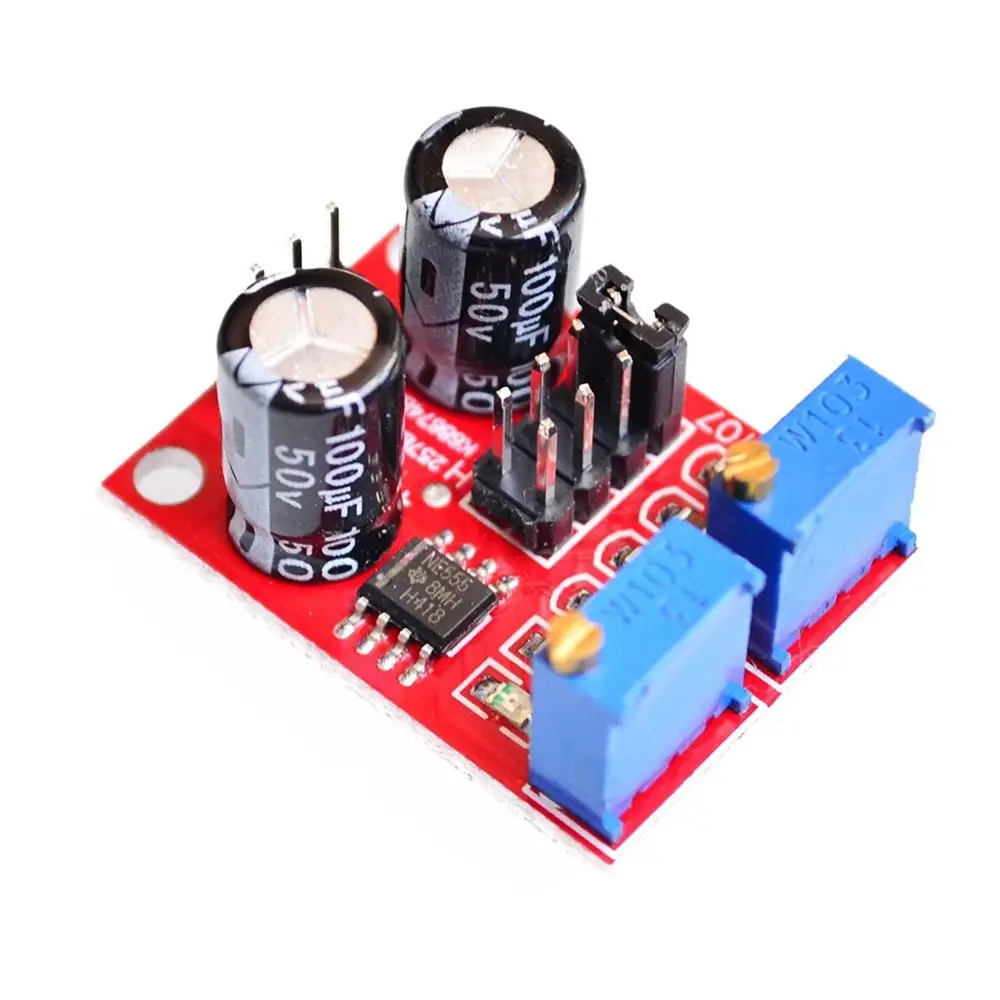

NE555-Red:

1, Размеры: 3,1 см * 2,2 см1, основной чип: NE555;2, Входное напряжение: 5V-15VDC. 5 В питания, выходной ток может 15 мА вокруг; 12 В питания, выходной ток может 35ма вокруг;3, входной ток: 100 мА4, амплитуда выхода: 4,2 в V-PP до 11,4 в V-PP. (Отличается в зависимости от входного напряжения, амплитуда выхода будет отличаться)5, максимальный выходной ток: 15 мА (5 В блок питания, V-PP больше 50%), 35 мА (12 В блок питания, V-PP больше 50%)Область применения этого модуля:1 используется в качестве генератора сигналов квадратной волны, генерирующего сигнал квадратной волны, используемый для экспериментальной разработки.2 для привода шагового двигателя для генерации сигнала привода квадратной волны.3 Регулируемый пульс, генерируемый для использования MCU.4. Регулируемая генерация импульсов, схема управления, связанная.Преимущества:1, выход с светодиодный индикацией, нет прямого выхода (низкий светодиодный объем, высокая светодиодный частота отключения относительно низкая, светодиодный мигает);2, выходной уровень выбирается частотный диапазон, выходная частота более непрерывно регулируется;НЧ-Файл: 1 Гц ~ 50 ГцЕсли файл: 50 Гц ~ 1 кГцВысокочастотный Файл: 1 кГц ~ 10 кГцHF Файл: 10 кГц ~ 200 кГц3, Выходной рабочий цикл может точно настроить, рабочий цикл и частота не отдельно регулируется, регулировка рабочего цикла изменит частоту4, выходная частота регулируется;Период T = 0,7 (RA + 2 RB) CRA, RB регулируется 0-10 K;Низкий профиль при C = 0,001 мкФ;Если глохнет C = 0,1 мкФ;Высокочастотный файл C = 1 мкФ;HF киоски C = 100 мкФ, так что частота сигнала покупатели могут иметь собственные вычисления

NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналовNE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

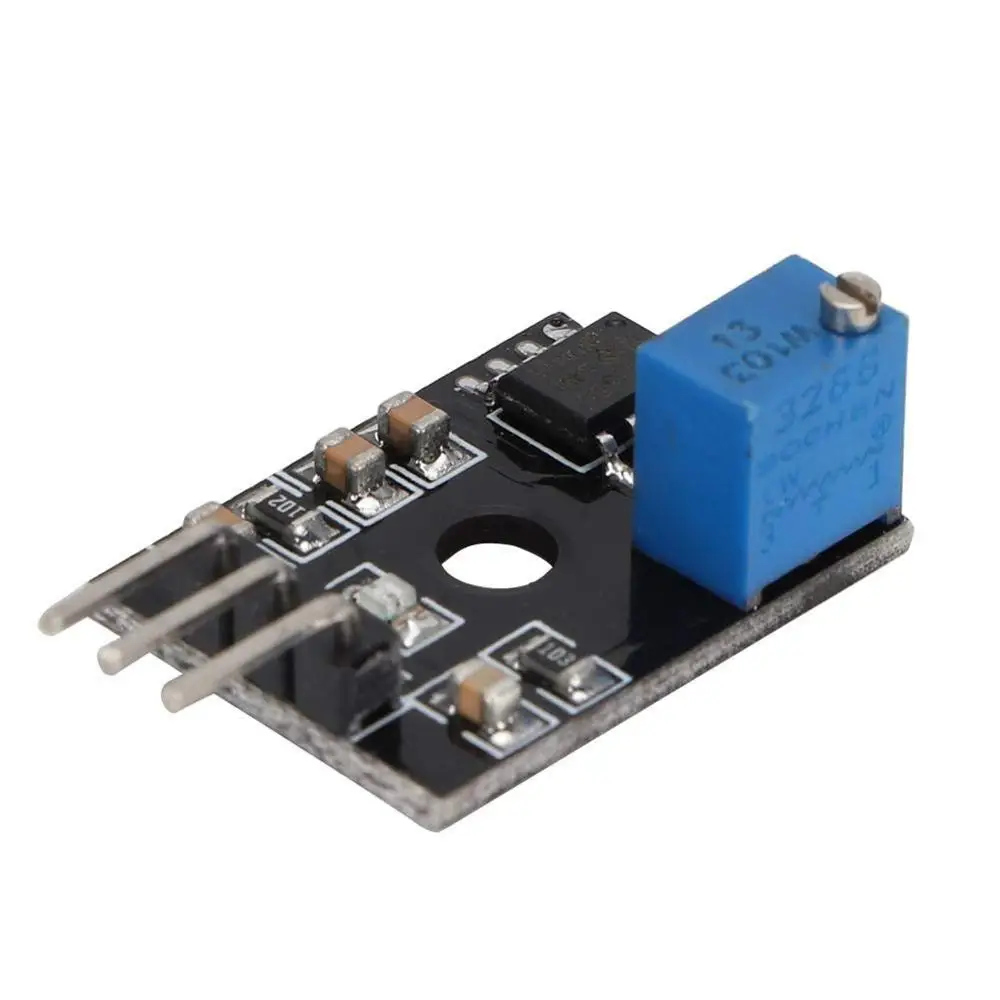

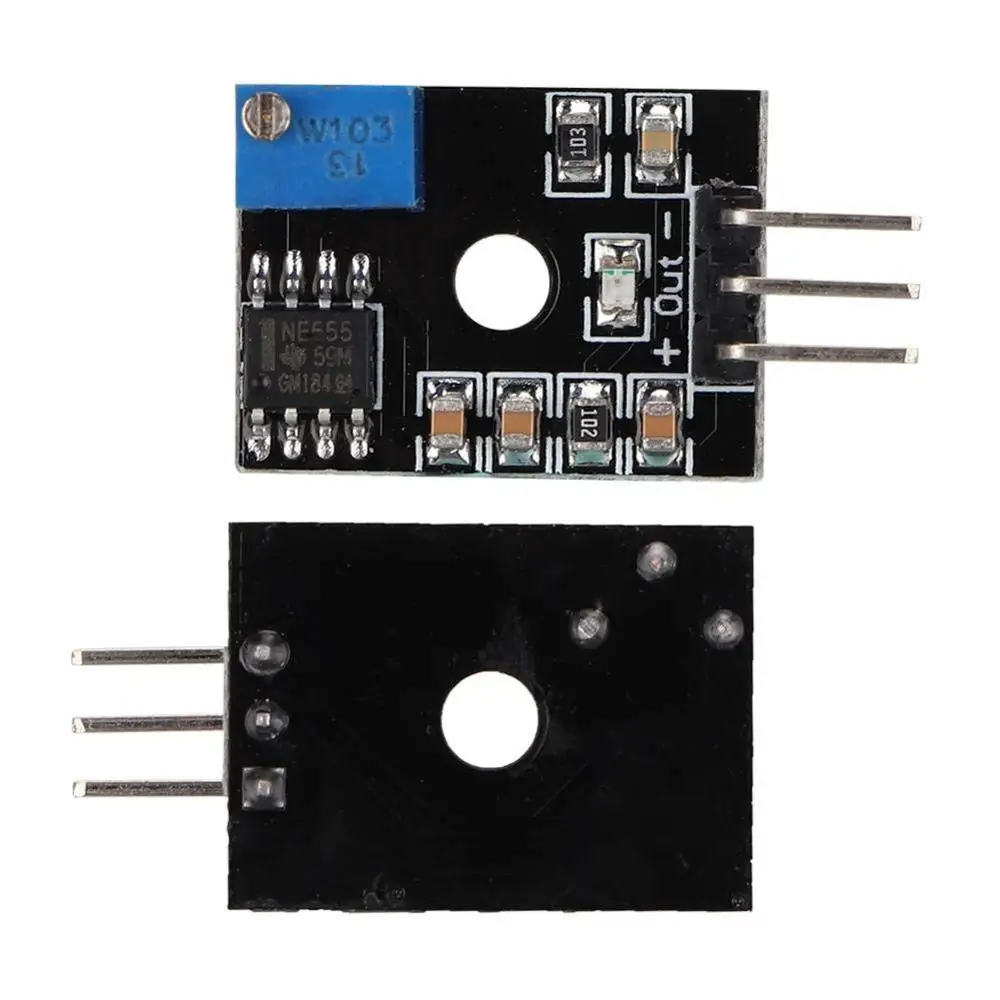

NE555-Black:

Функциональное описание:1. Выходная сторона Выводит сигнал квадратной волны после подачи мощности, и амплитуда примерно равна напряжению питания.2. Выходная частота регулируется, и выходное напряжение стабильно во время регулировки частоты.3 Регулируемый Частотный диапазон, 20 Гц-10 кГц в зависимости от необходимости выбора (частота допускает отклонение 10%), если вам нужна специальная частота, нужно заменить конденсатор C1.4. Регулировка частоты регулируется встроенным многоповоротным потенциометром.5. Источник питания: напряжение питания составляет 5-15 В постоянного тока, а ток без нагрузки составляет около 3 мА.6. Выходной ток привода: 200 мА макс.7. Назначение: использовать в качестве источника сигнала в цепи.Инструкции по уходу за изделием1. Подключите к источнику питания для работы.2. При использовании, 0,1 мкФ сетевой фильтр конденсатор с алюминиевой крышкой, может быть подключен к источнику питания для стабильной работы.3. Отрегулируйте потенциометр по часовой стрелке, увеличьте частоту и Отрегулируйте потенциометр против часовой стрелки, чтобы уменьшить частоту.

NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов
NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

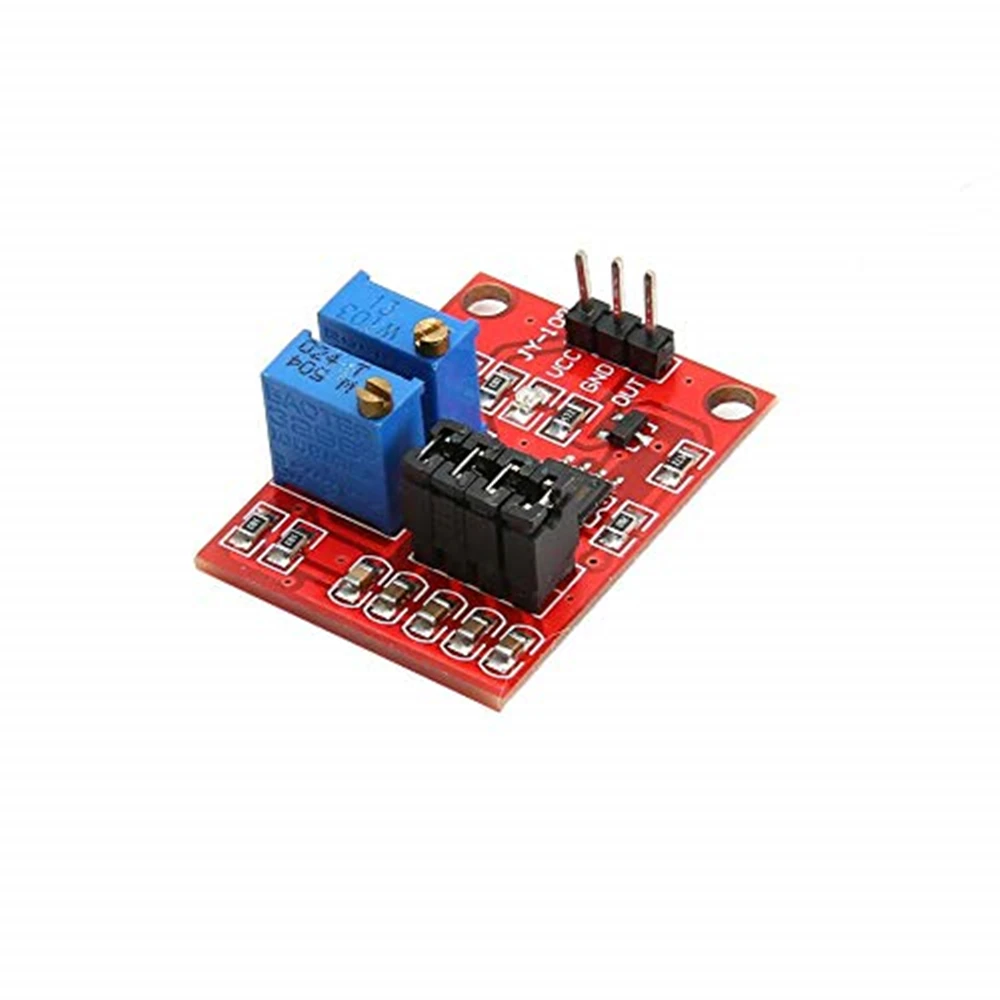

NE555-Upgraded версия:

Применение Область применения:1. Использование d в качестве генератора сигналов квадратной волны производит сигнал квадратной волны для экспериментального использования.2. Для создания шагового привода используется сигнал квадратной волны.3. Производим Регулируемый Пульс для использования MCU.4. Генерирует Регулируемый Пульс для управления сопутствующими цепями.Описание:1. Основной чип: LM358.2. Входное напряжение: 5 В-12 В постоянного тока.3. Входной ток: ≥ 100 мА.4. Амплитуда выхода: близка к входному напряжению.5. Диапазон регулировки частоты: 0,07 Гц-2 кГц (также цикл около 0,45 мс до 15 с).6. Диапазон регулировки рабочего цикла: от 0% до 100% (высокий/цикл).7. Выходной ток: полоса 9012 транзисторный привод сильна, около 500мА выходной ток, выход может непосредственно управлять небольшими реле или небольшими моторами.8. Размер: 31 мм x 11 мм x 23 мм/1,21 "x 0,43" x 0,89 "(дюйм) (прибл.)Регулировка частоты методы:1. Плата имеет четыре коротких колпачка, можно выбрать частоту.2. Вставлен 0 короткого замыкания, самый длинный цикл вверх до 0,3 с.3. Вставляется одна крышка короткого замыкания, самый длинный цикл может быть отрегулирован до 4 с.4. Вставлены две крышки короткого замыкания, самый длинный цикл может быть отрегулирован до около 7 с.5. Вставлены три крышки короткого замыкания, самый длинный цикл может быть отрегулирован до около 10 с.6. Вставляется четыре крышки короткого замыкания, самый длинный цикл может быть отрегулирован до около 15 с.7. Диапазон регулировки рабочего цикла: от 0% до 100% (высокий/цикл).8. Выходной ток: полоса 9012 транзисторный привод сильна, около 500мА выходной ток, выход может непосредственно управлять небольшими реле или небольшими моторами.

NE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналовNE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналовNE555 частота импульсов рабочий цикл регулируемый модуль прямоугольную волну 5 V-12 V генератор сигналов

Характеристики

Бренд
GlintDeer
Материалы для самостоятельного изготовления
Электрический
Размер дисплея
2.9 Дюйм(ов) и Под
Номер модели
NE555 Signal Generator
