Драйвер шагового двигателя для Raspberry Pi RPi плата драйвера двигателя MC33886 Плата расширения модуль драйвера двигателя постоянного тока

Плата привода двигателя RPi позволяет вашему Pi управлять двумя двигателями постоянного тока или одним шаговым двигателем. Идеально подходит для мобильных роботов DIY на основе Raspberry Pi.

Поддержка Raspberry Pi A +/B +/2B/3B

H-мостовой драйвер Freescale MC33886 контролирует двигатель постоянного тока для вращения в обоих направлениях

Встроенный регулятор 5 в для питания Raspberry Pi

Воздушный ик-приемник для робота дистанционного управления

Несколько схем защиты, хорошая стабильность

2а самовосстановляемый предохранитель для обеспечения безопасности вашего Pi

Чип драйвера имеет большой ток, функцию короткого замыкания функции отключения пониженного напряжения

Защита от обратной полярности на выходе двигателя

Обратный диод для источника питания

Диапазон входной мощности: 7 V ~ 40 V

Выходной ток одного двигателя: до 5а

Ток питания Raspberry Pi: до 2а

Вес: 0,036 кг

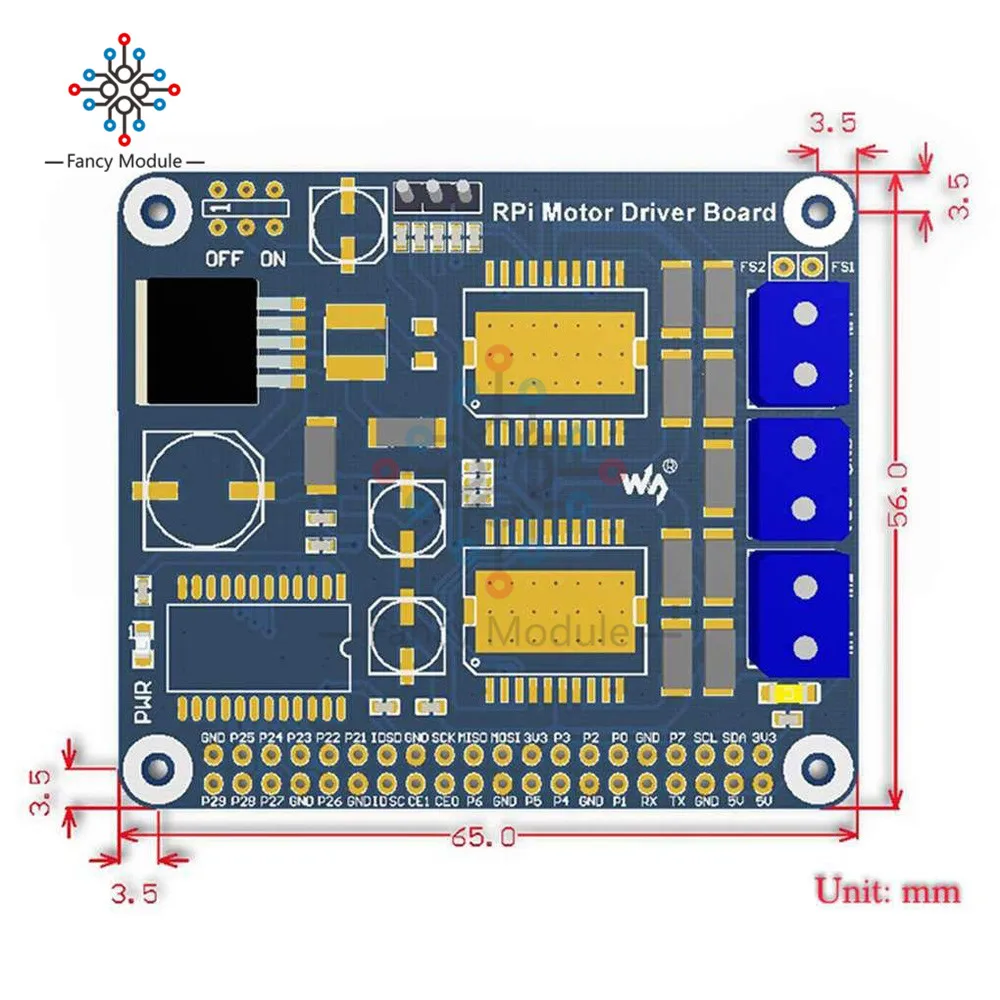

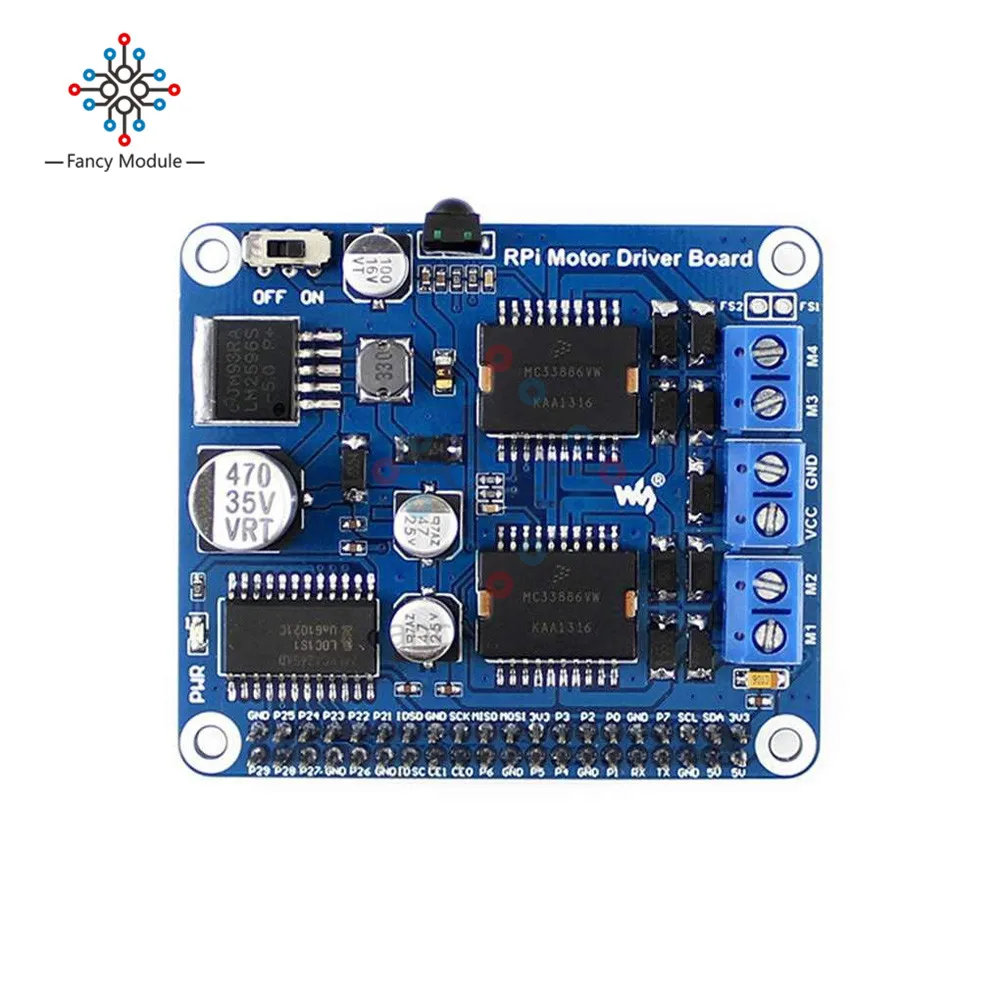

То, что на плате

Ресурсы на плате расширения Raspberry Pi

Raspberry Pi GPIO интерфейс: для подключения к Raspberry Pi

Винтовая клемма двигателя: для подключения двигателя

Потребности во внешнем источнике питания входное

74LVC4245AD: чип преобразования уровня напряжения, буфер

MC33886: чип драйвера двигателя

LM2596-5.0: регулятор 5 в

Мощность индикатор

Выбор источника питания Raspberry Pi

Выкл.: Raspberry Pi обеспечивает питание приводной платы двигателя

На: плата драйвера двигателя обеспечивает питание для Raspberry Pi

2а самовосстановительный предохранитель

Инфракрасный приемник

Диод шоттки: защищает драйвер двигателя

Антиреверсный диод питания

Плата привода двигателя RPi x 1
