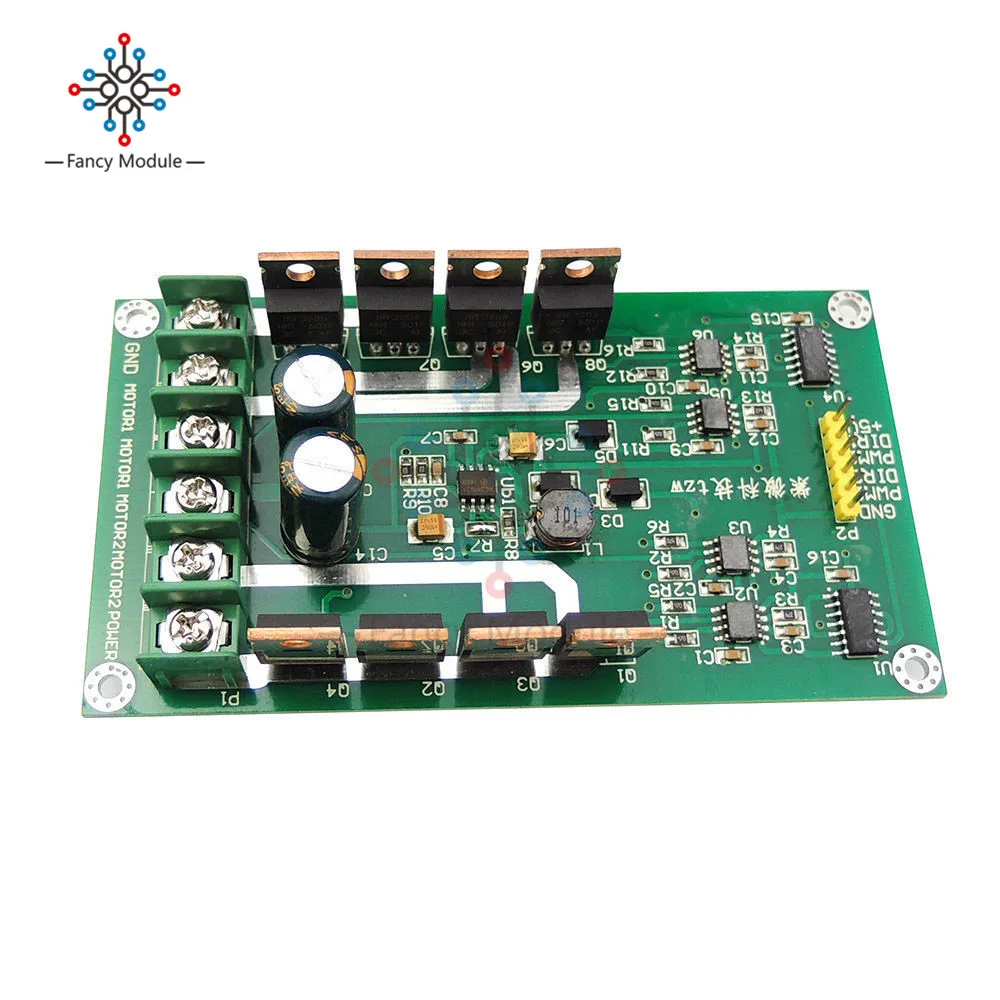

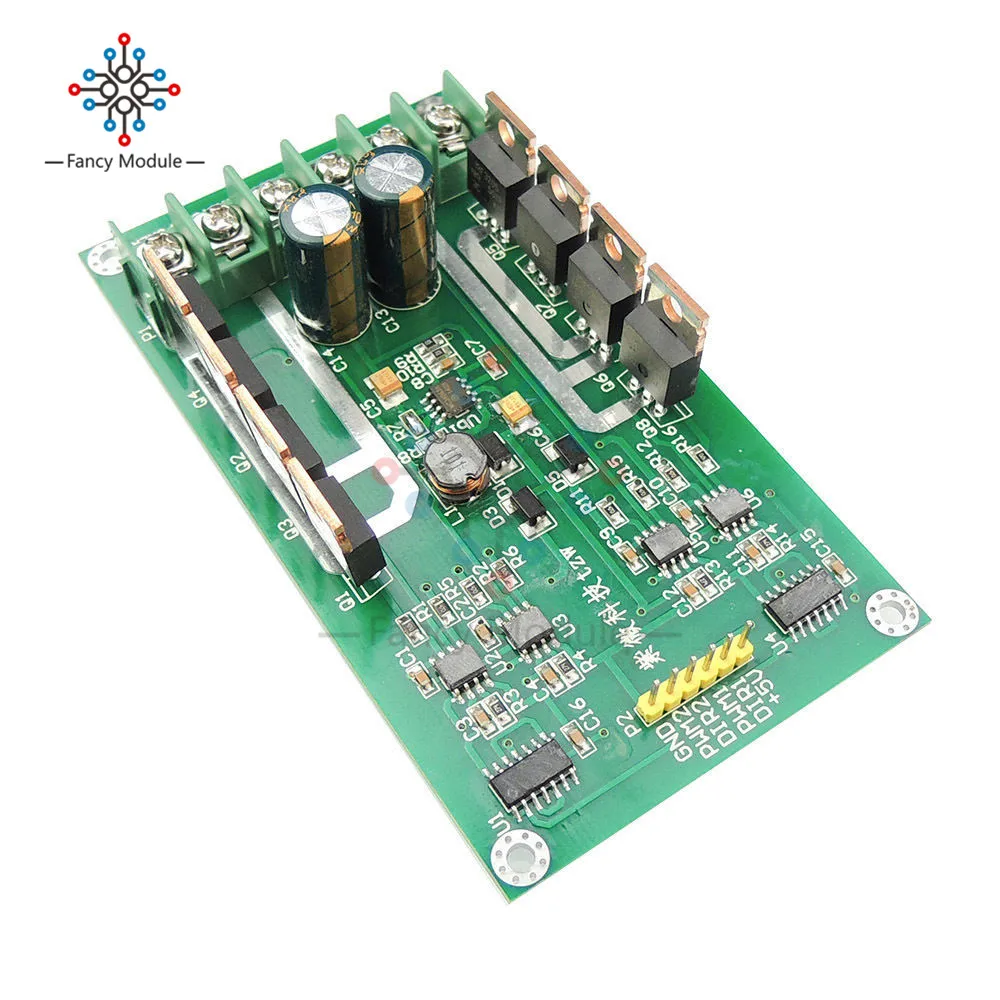

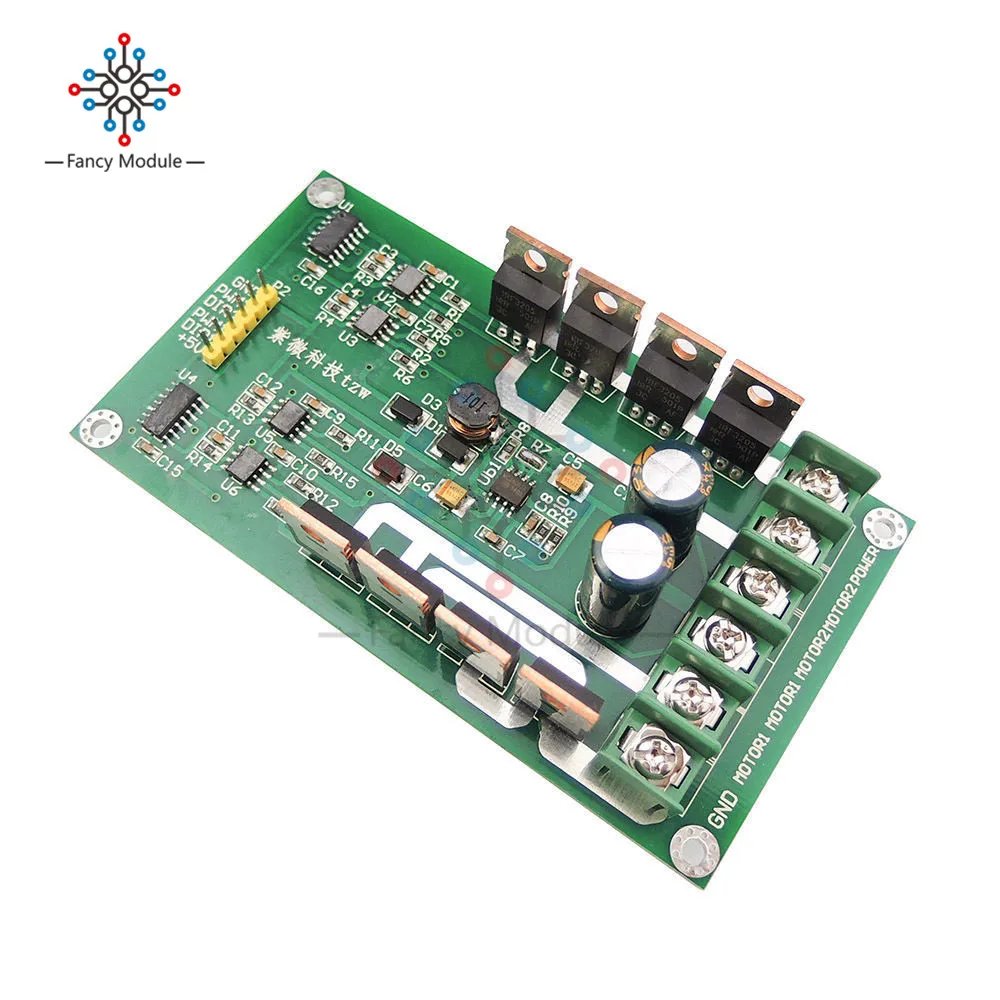

10А ПИК 30А двухканальный двигатель постоянного тока драйвер платы модуль высокой мощности H Мост DC 3-36 в сильная функция торможения привод пластина IRF3205

Производительность привода этих non-L298 чипа драйвера двигателя можно сравнить.

Драйвер фокусируется на токе и эффективности, эффективно мощность двигателя и срок службы батареи.

Выдерживает высокие перегрузки по току, максимальный ток до 30а

Этот привод также имеет функцию тормоза, может быть быстро остановлен мотор, тормоз быстро, торможение ясно, легко осуществить эту функцию

В приводе используются полные два полумостовых чипа драйвера + низкое сопротивление n-канальных MOSFET компонентов.

В комплекте два половинных чипа драйвера надежный режим привода, MOSFET переключение потерь на минимум. Для улучшения использования энергии.

MOSFET драйвер чипа поставляется с аппаратной функцией тормоза и отзывы питания.

Этот накопитель является превосходным интегрированным чипом с низким энергопотреблением и другим полумостовым запасом мощности в слаженном сочетании программ и сложных проблем и дополнительных проблем с приводом

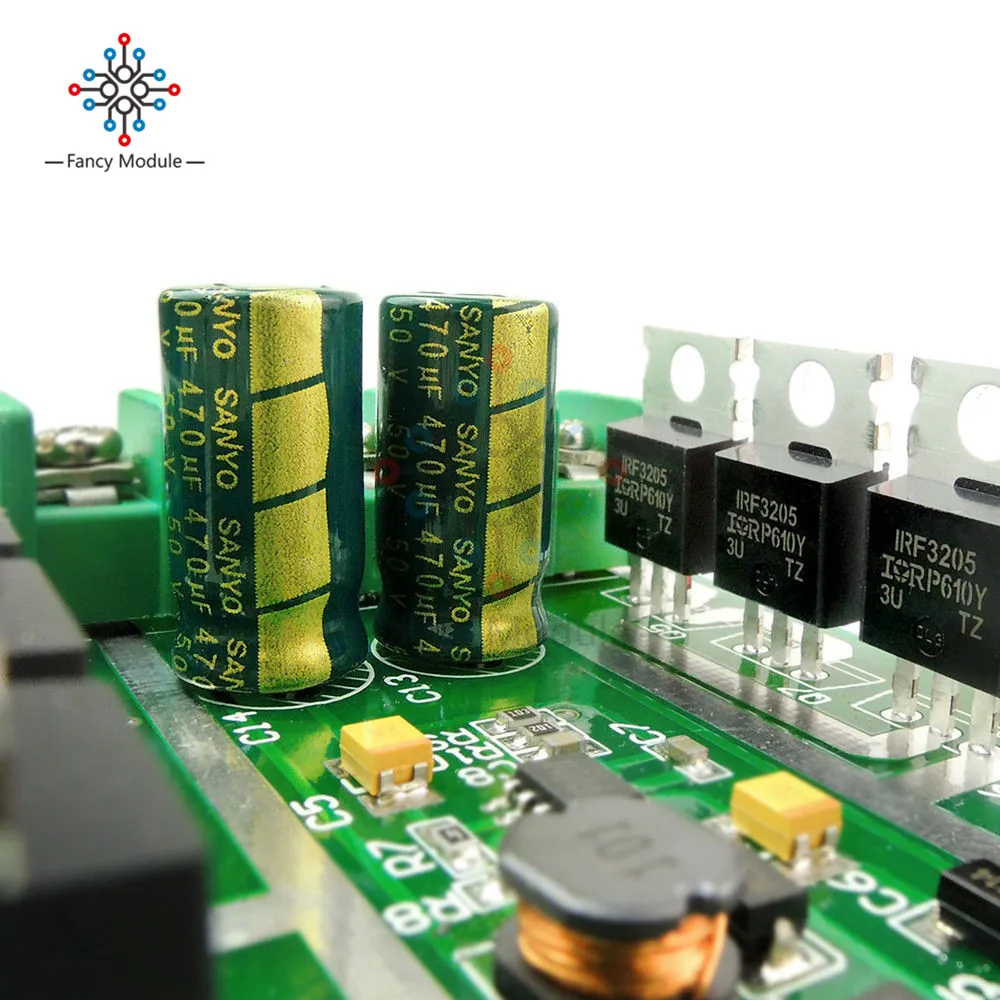

N-канальный MOSFET IRF3205 MOSFET, используйте два выделенных полумостовых чипа драйвера на верхней трубке с помощью boostrap конденсатора, так что трубка имеет достаточно приводного напряжения MOSFET канала можно быстро открыть, улучшите кривизну ускорения двигателя, но также быстро для тормоза двигателя. Это позволяет тележке быстро начать может быстро убить автомобиль.

Драйвер может работать на 0-99% рабочего цикла шим-модуляции, напряжение вождения двигателя может быть получено достаточно.

Параметр

Двигатель вперед: DIR = 1 PWM = PWM

Разворот двигателя: DIR = 0 PWM = PWM

Стояночный тормоз: DIR = X PWM = 0 (X-произвольное состояние)

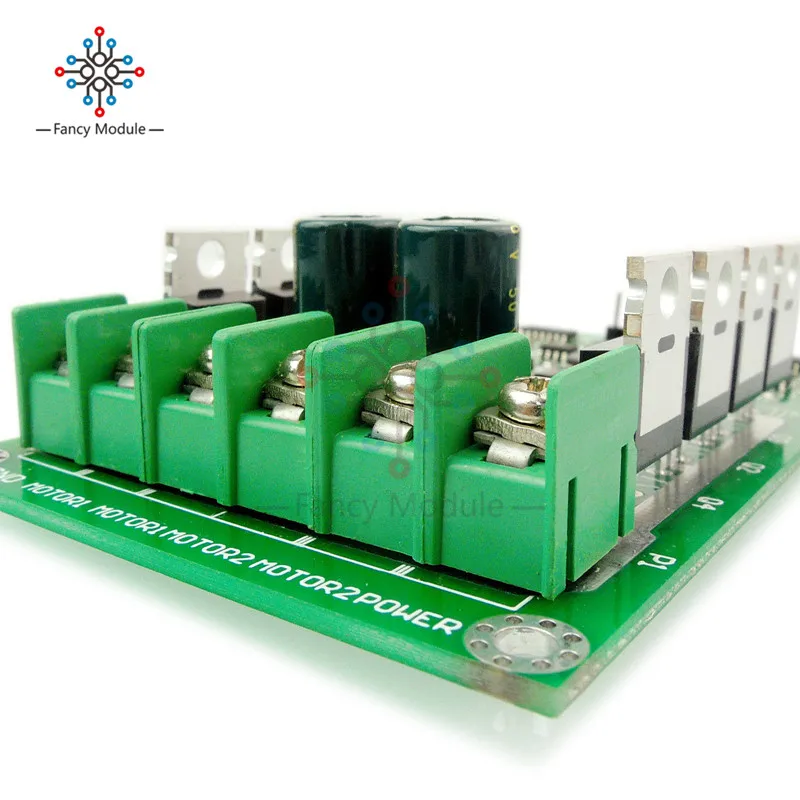

Двигатель и силовых соединений

Питание подключено к положительной мощности, GND источник питания отрицательный. Два мотора были подключены мотор1, мотор2
