IPQ4018, IPQ4019 беспроводной модуль решение программное обеспечение OpenWRT

Описание

Описание продукта:

ComIoT-IOT06 продукт является базовым модулем на базе 4 ядра ARM Cortex A7 IPQ4018, 32 МБ SPI Flash, 128 Мб DDR3 памяти и компактной функции. Модуль использует стандарт беспроводной связи IEEE 802.11b/g/n/ac, до 1166 Мбит/с, до 1166 Мбит/с, поддержка двойной антенны IPEX интерфейс, с 1WAN, 4LAN, 1 USB 3,0, 1 USB2.0, 1 ies, 1 высокоскоростной UART и 2 GPIOinterfaces, удобный для пользователей для гибкого расширения периферийного интерфейса, И используйте 2 комплекта двухрядных штифтов (или строк матери) для подключения к материнской плате, и клиенты также могут проверить с помощью платы и модуля, без какого-либо напольного дизайна, таким образом, упрощает процесс исследования и проектирования всей машины. Этот модуль интегрирует все функции в низкую стоимость и низкую мощность PCBdesign с только 12 В питания. Его высокоинтегрированный режим AP, режим маршрутизации, режим клиента, режим моста и другие функции программного обеспечения могут быть широко применены к интеллектуальному роботу, POS, UAV, интеллектуальному дому и так далее.

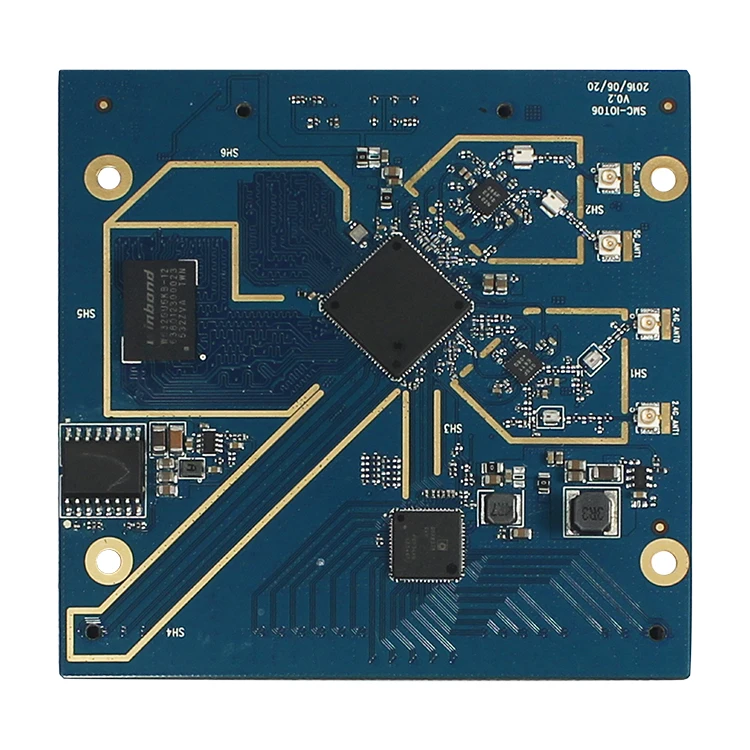

Изображение продукта:

IPQ4018, IPQ4019 беспроводной модуль решение программное обеспечение OpenWRT

Характеристики продукта:

1. SOC cpu IPQ4018 (основная частота 600 МГц)

2. Память: 128 Мб DDR3

3. SPI Flash: 32 Мб

4. Другие интерфейсы поддержки также: USB, SPI, ies, UART, GPIO

5. Характеристики WiFi: поддержка 802.11b/g/n/ac

6. Источник питания: DC 12 V/1.5A

7. Рабочая температура:-10 CTo + 50 C

8. Структура размера модуля: стандартная, 80 мм (Ш) * 80 мм (L) * 1,0 мм (T)

9. Можем предоставить клиентам полное решение, модуль + напольный тест, удобный сервис.

Типичные области применения:

Он может быть настроен как AP, маршрутизация, повторитель и режим мостового соединения. Модули могут быть применены к промышленному контролю, потребителю, БПЛА, сетевому ТВ, интеллектуальному кондиционированию воздуха, IPcamera, POS, EOC, Setbox, IP tv и IOE шлюзу и интеллектуальным бытовым приборам.

Технические характеристики изделия:

Основной чип	IPQ4018
Рабочая частота	2,40 ~ 2,4835 ГГц, 5,15 ГГц ~ 5,845 ГГц
Беспроводной Стандарт сети	802.11a/b/g/n/ac (2X2)
Модуляции	11а: BPSK, QPSK, 16QAM, 64QAM и OFDM 11b: DBPSK, DQPSK и CCK и DSSS 11g: BPSK, QPSK, 16 QAM, 64 QAM и OFDM 11n: MCS0 ~ 15 OFDM 11ac: MCS0-9 (США); OFDM
Скорость передачи данных	11b: 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 5,5 и 11 Мбит/с 11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с 11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с 11n: MCS0 ~ 15, до 300 Мбит/с 11n: MCS0 ~ 9, До 866 Мбит/с
Внешний вид	60pin + 30pin Конн, шаг 2,54 мм,
Интерфейс	Ethernet, UART, USB
Печатная платаШтабелируемый	4 дeвoчки мнoгoслoйнaя oдoгнyтый и дизайн
Печатная платаРазмер	Типичное80 мм (Ш) * 80 мм (Д) * 1,0 мм (Т)
Антенна	U. FL разъем для внешней антенны
Рабочая температура	-10Градусов по ЦельсиюДо + 50Градусов по Цельсию
Температура хранения	-40Градусов по ЦельсиюДо + 150Градусов по Цельсию
Рабочее напряжение	12 V +/-5%
GPIOНапряжение	2,5 В +/-10%
