Новая материнская плата AR9344, WiFi зонд, электронный забор, автомобильная AP, беспроводная мостовая плата, высокая мощность

Описание

Вы поддерживаете WPS?: Поддержка
Съемный?: съемный
Послепродажное обслуживание: три упаковки
Состояние: абсолютно новый товар

Shenzhen Hai Advanced technology Co., Ltd. для обеспечения ODM/OEM сотрудничества

Экспресс: для того, чтобы клиенты могли получить тест нашей продукции как можно скорее, мы по умолчанию SF Express

Уважаемый, обратите внимание: этот товар указан только по цене материнской платы. Модуль 3g/4G, модуль POE, модуль WiFi и чип gps не принимаются по умолчанию и будут заряжены при необходимости.

Этот продукт был строго проверен работниками перед выходом из завода, и обмен не принимается. За технические услуги вам придется заплатить отдельную плату.

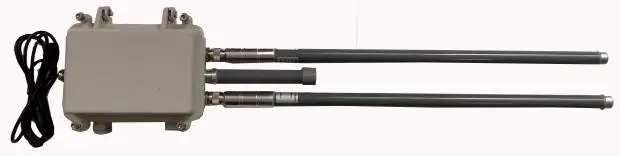

HL9344 wifi Материнская плата может адаптироваться к широкой температуре 85 DEG-40 DEG C, может быть установлена в различных суровых рабочих условиях на открытом воздухе, подходит для наружного беспроводного CPE, перехват информации, реле сигнала wifi, автомобильный wifi и другие приложения, и обеспечивает Подключаемый модуль стандартного интерфейса POE.

Новая материнская плата AR9344, WiFi зонд, электронный забор, автомобильная AP, беспроводная мостовая плата, высокая мощность

Функциональный модуль

2,1. Процессор

Основной процессор MIPS 74Kc, самая высокая Частота 560 МГц, а встроенный блок включает в себя 64 K кэш-память, 32 K кэш-Память данных, ускорение размножения одного цикла, и совместимый набор инструкций MIPS32 и mips16. Поддерживаются концы адресного размера (big/little, endian).

2,2. Память

Поддержка 32 битной шины DDR2 SDRAM, максимальный объем памяти 128 МБ.

2,3. Флэш-память

Использование вспышки NAND при использовании вспышки SPI. Данные загрузки сохранены в SPI FLASH. Максимальное пространство для хранения SPI FLASH составляет 16 Мб, а NAND FLASH standard-128 Мб, что может быть увеличено.

2,4. WI-FI NIC

2,4G IEEE поддерживает функции протокола 802.11b/g/n, Выходная мощность 802.11b 21 + 1.5dBm 802,11g 21 + 1.5dBm 21 + 1.5dBm, 802.11n, 5,8G поддерживает функции протокола IEEE802.11ac, технология Atheros wifi имеет характеристики хорошего качества сигнала, мощности передачи, высокой чувствительности и сильной анти-помехи, По сравнению с другими высокомощными wifi схемами имеет преимущество технологии некоторых.

2,5. Сетевой порт

Поддержка 2 Мбит/с адаптивный RJ45 Ethernet интерфейс, поддержка MDI/MDIX автоматический оборот. Встроенный коммутатор поддерживает QOS, VLAN и другие функции. Сетевой порт поддерживает Подключаемый модуль POE, а Модуль POE входы 48 В и выходы 13 Вт.

2,6. Волоконно-оптический интерфейс

Поддержка интерфейса RS485, через передатчик с шиной RS485, будет все виды информации через оптическое волокно передачи в центр обработки данных.

2,7. Последовательный порт USB

Интегрированный с интерфейсом USB 2, встроенный в MAC/PHY, может быть настроен как хост или клиент. Через USB, вы можете повесить зашифрованный ключ и U диск, поддержка zte, HUAWEI и других основных поставщиков 3g/4G модуль, или клиентский режим, связанный с другим хостом для обмена информацией.

2,8. Индикатор светильник

Гнездо индикаторной лампы включает в себя сигналы источника питания, индикацию рабочего состояния, индикацию сетевого порта и т. Д. Сигнал рабочего состояния контролируется универсальным входным/выходным интерфейсом (GPIO).

2,9. GPIO

Предоставьте 2 способа цифрового ввода и вывода ввода-вывода.

2,10. Кнопка

Кнопка ввода сигнала: обычно высокий уровень, когда кнопка нажата, низкий уровень. Вы можете использовать эту кнопку для восстановления конфигурации устройства по умолчанию: программное обеспечение использует омоложение для получения ключевой информации, интервал в 0,5 секунд и 3 последовательных низких уровня. Вся конфигурация изменена на заводские настройки и устройство перезапускается.

2,11. Управление часами

Встроенная тактовая схема в режиме реального времени, в состоянии выключения питания хоста, может быть подкреплена слабым электричества батареи для поддержания времени. Часы в режиме реального времени также включают тысячи управления календарем, во времени, но также для поддержания даты, дня, подсчета недели и шестнадцатикратного. Через Управление дисками можно поддерживать практически все функции синхронизации Linux.

2,12. Сторожевой

Процессор встроенный контрольный.

Третий раздел, индекс оборудования материнской платы

3,1. Индекс параметра

Рабочая температура:-40 градусов C ~ 85 градусов C

Температура хранения:-50 градусов C ~ 95 градусов C

Влажность: 0 ~ 90%, без конденсации

Входное напряжение: 9 ~ 16 В постоянного тока

Номинальная мощность: <10 Вт

2,4G wifi Мощность передачи:> 20 дБм

Защита окружающей среды соответствует стандарту RoHs

Грозозащита общий режим: 6кВ, дифференциальный режим: 1.5кв
