GROW R307 дешевый USB UART синий светильник оптический контроль доступа отпечатков пальцев устройство распознавания Сканер модуль датчик

Описание

1. Интегрированный сбор изображений и чип-алгоритм вместе, все-в-одном

2. Считыватель отпечатков пальцев может вести вторичное развитие, может быть встроен в различные конечные продукты

3. Пользователи могут провести вторичное развитие, могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, сейф, дверные замки автомобиля

4. Низкое энергопотребление, низкая стоимость, небольшой размер, отличная производительность

5. Профессиональная оптическая технология, точная технология производства модуля

6. Хорошие возможности обработки изображения, может успешно захватывать изображение до разрешения 500 точек/дюйм

7. Есть функция обнаружения пальцев.

Краткое описание модуля отпечатков пальцев R307:

1. Емкость отпечатков пальцев:

Емкость Модуля R307 отпечатков пальцев составляет 1000.

2. Описание интерфейса:

R307 модуль отпечатков пальцев имеет RS232 и USB2.0 в то же время. Интерфейс USB2.0 может подключаться к компьютеру; Интерфейс RS232 является уровнем ttl, и скорость передачи данных по умолчанию составляет 57600, что может быть изменено. См. Протокол связи. он может быть соединен с микроконтроллером, таким как ARM, DSP и другое оборудование с последовательным портом, а микроконтроллер 3,3 В и 5 В может быть подключен напрямую. при подключении к компьютеру, пожалуйста, обратите внимание на преобразование уровня, например, цепь MAX232.

3. Модуль обнаружения

После включения модуля отпечатков пальцев окно сбора отпечатков пальцев будет мигать, указывая на то, что самопроверка является нормальной. Если он не мигает, пожалуйста, внимательно проверьте блок питания, подключен ли он назад или неправильно. чип имеет некоторое тепло, когда работает нормально, это нормальное явление, продукт прошел строгий тест, можете быть уверены в использовании.

Модель	R307
Тип	Оптическое устройство для считывания отпечатков пальцев Модуль
Интерфейс	USB, UART (RS232 ttl)
Разрешение	508 Точек на дюйм
Напряжение	Постоянный ток 4,2-6 в или 3,3 В
Отпечатков пальцев Ёмкость	1000
Зондирования массив	300000 пикселей
Модуль сканирования отпечатка пальцев размер	522022 (мм)
Эффективный сбор зона	11*15 (мм)
Сканирование Скорость	<0,2 во-вторых
Проверка Скорость	<0,3 во-вторых
Метод сопоставления	1:1; 1: N
ФПП	≤0. 1%
Далеко	≤0. 001%
Рабочая среда	-20C --- подача заявки на 50C
Рабочая влажность	10-85%
Анти-статический Емкость	15KV
При работе на истирание интенсивности	1 миллион раз
Скорость передачи данных (UART):	(9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps)

·ОбеспечиваемБесплатная ссылка SDK файлы для Arduino, Android,. Net, Windows и так далее.
·Обеспечить руководство пользователя

Вы можете скачать руководство пользователя R307 по этой ссылке на сайте:

Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0

Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

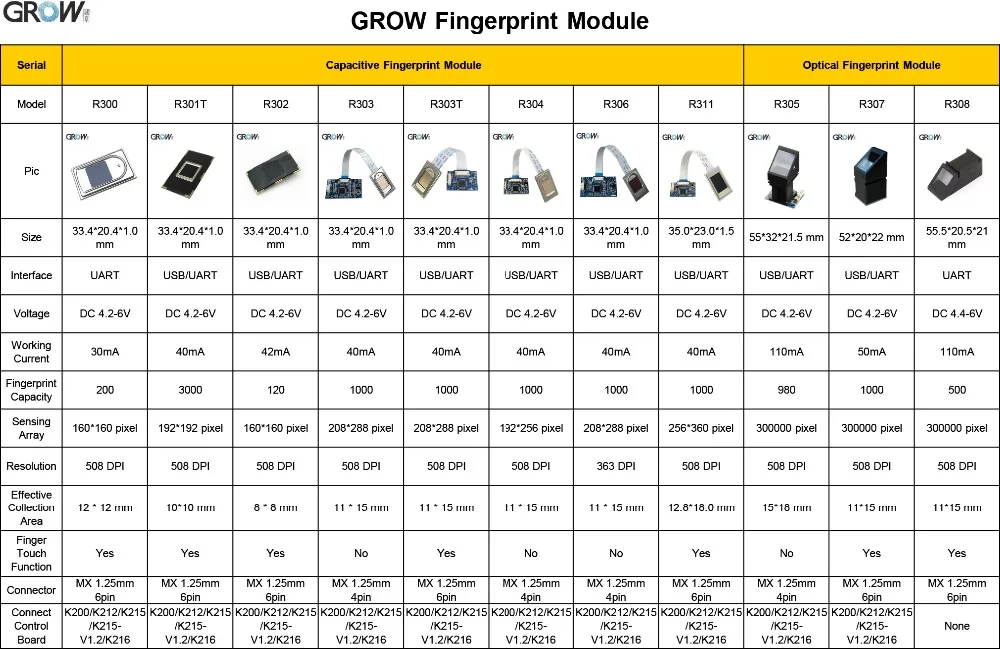

GROW R307 дешевый USB UART синий светильник оптический контроль доступа отпечатков пальцев устройство распознавания Сканер модуль датчик

R307 отпечатков пальцев печатная плата модуля схема

3.3VDC мощность может быть выбрана для питания при коротком замыкании как следующий чертеж.

Внимание: работает тщательно, в противном случае R307 будет поврежден при подключении wong.

R307 модуль отпечатков пальцев Таблица размеров

GROW R307 дешевый USB UART синий светильник оптический контроль доступа отпечатков пальцев устройство распознавания Сканер модуль датчик

Если необходимо установить кронштейн, пожалуйста, нажмите здесь:

Черный:

Https://www.aliexpress.com/store/product/GROW-Black-Mounting-bracket-of-R305-or-R307-fingerprint-module/3625094_32855943375.html?spm=2114.12010608.0.0.1556563eNKCArC

Ленты:

Https://www.aliexpress.com/store/product/GROW-Silver-gilt-mounting-bracket-of-R305-or-R307-fingerprint-module/3625094_32854774574.html?spm=2114.12010608.0.0.7c7a563eNesXbl

Если нужна плата управления отпечатком пальца, вот ссылка для R307 + K200:

Https://www.aliexpress.com/store/product/GROW-K200-R307-New-Design-Multi-function-Fingerprint-Access-Control-Control-board-R307-Optical-Fingerprint-Sensor/3625094_32882759202.html?spm=2114.12010612.8148356.3.171326cfrfs8sd

Если нужна плата управления отпечатком пальца, вот ссылка для R307 + K216:

Https://www.aliexpress.com/store/product/GROW-K216-R307-Fingerprint-Recognition-Access-Control-System-R307-Optical-fingerprint-sensor/3625094_32856944260.html?spm=2114.12010612.8148356.11.53e926cfypvKu9
