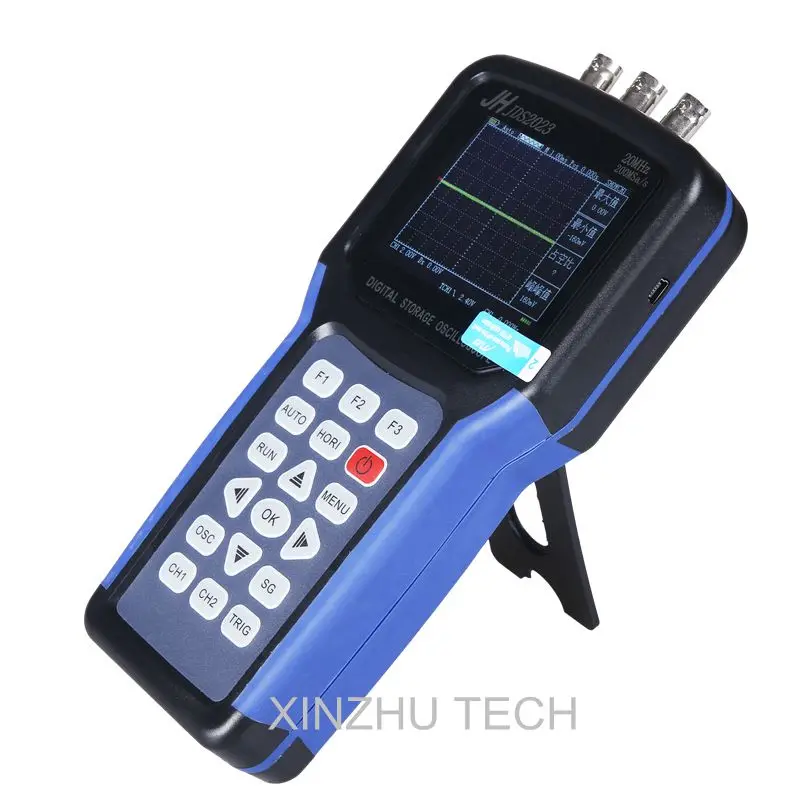

JDS2023 портативный цифровой осциллограф одноканальный 20 МГц зонд 200 MSa/s JDS2023 Ручной осциллограф

Описание

Для всех наших уважаемых клиентов:

1. Мы обещаем, что все наши продукты напрямую от оригинальных производителей;

2. Мы никогда не продаем подержанные товары в нашем магазине;

3. Мы предоставляем 1 год гарантии на все наши продукты.

JDS2023 портативный цифровой осциллограф одноканальный 20 МГц зонд 200 MSa/s JHJDS2023 Ручной осциллограф

Краткая инструкция:

Портативный осциллограф JHJDS2023 компактный, портативный и гибкий, его Простота в использовании, этот продукт имеет превосходную производительность и является мощным, доступным, высокой стоимостью. Частота дискретизации в режиме реального времени может быть до 200 MSA/S, может удовлетворить рыночную потребность сложных сигналов и скорость захвата; Поддержка USB устройств хранения.

JDS2023 портативный цифровой осциллограф одноканальный 20 МГц зонд 200 MSa/s JDS2023 Ручной осциллограф

Особенности:

-Полоса пропускания: Одноканальный 20 МГц частота дискретизации в режиме реального времени: Одноканальный 200 MSA/с Глубина хранения: 2 Kpts

-Новый ультратонкий дизайн, небольшой объем, вес под светильник, удобная переноска

-Цветной TFTLCD дисплей, разрешение 320*240, дисплей формы волны более четко, стабильность

-Двойной аналоговый канал (JDS2012S для одноканального)

-Поддержка usb-накопителя

-У фронту сигнала функция, может автоматически обнаруживать опоре (50 Гц-40 МГц)

-Поддержка курсоров времени и напряжения

-Поддержка различных форм волны математической суммы

-Поддержка китайского и английского меню

-Различные стили отображения: цветной дисплей, монохромный дисплей

-Поддерживает Автоматическое отключение питания и энергосберегающие режимы: время можно установить

-Яркость подсветки можно регулировать

-Формы волны могут быть сохранены скриншотом

-Долгий Режим ожидания: одна батарея может работать непрерывно в течение 5 часов

-С функциями цифрового мультиметра

-Поддержка сохранения 2 опорных сигналов

Технические характеристики:

Импорт
Вход муфта	Переменного тока, постоянный ток
Вход сопротивление	1mом 25pF
Максимальное входное напряжение	40 В (зонд X1); 400 В (зонд X10) можно измерить напряжение 220 В; (зонд X100) напряжение 2000 в можно измерить
Затухания зонда	1 、 10X
Установите коэффициент затухания зонда	1X, 10X, 100X
Система обнаружения сигнала
Метод отбора проб	Выборка в реальном времени, выборка в случайном порядке
Объем памяти	4 K (на канал для каждого 2 K)
Режим приобретения	Образец, пиковое Обнаружение
Вертикальный Системы
Вертикальной чувствительностью	10 мВ-5 вольт постоянного тока (зонд 1X) 100 мВ-с алюминиевой крышкой, 50В (зонд 10X) (1, 2,5, 5 шаг)
Вертикальная точность	+/-3%
Разрешение по вертикали	8bit
Пропускная способность	20 МГц
Горизонтальный системы
Частота дискретизации в реальном времени	200 Мвыб/с
Горизонтальная развертка диапазон	10 нс/div-5S/Див
Триггер Системы
Режим	Автоматический, нормальный и одиночный
Тип	Триггер подъемного края, триггер падающего края
Автоматическое обнаружение	Поддержка (50 Гц-40 МГц)
Математика	CH1 + CH2 、 CH1-CH2 、 CH2-CH1
Измерение Системы
Курсор измерений	Поддержка курсоров времени и напряжения
Измерений	Руководство по эксплуатации
Мера	Пика и частоты
DC Напряжение	60 мВ/6 в/60 в/600 В/1000 в
AC Напряжение	60 мВ/6 в/60 в/600 В/750 В
Диапазон сопротивления	600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ
Постоянной ёмкости, универсальный конденсатор Диапазон	40nF/400nF/4μф/400μф/4000μф
Диод	0 В-2 в
Зуммер-офф	Ниже 30, звуковой сигнал
Оборудование
Экран	3,2 дюйма, 16 бит true color, TFT, 320*240
Батарея	Литиевая батарея 3000 + мА (одна ячейка около четырех часов непрерывной работы)
Размер	20210035 (мм)

Работают Панель:

Под экраном дисплея на панели отмечены различные функциональные клавиши. Какая кнопка «Меню» для операции меню, она позволяет установить текущее меню различных опций. Красная подложка "PWR" кнопка питания, может нажать его открыть или закрыть осциллограф. Другие клавиши как функциональные клавиши, через них, могут войти в различные функциональные меню или получить специальное функциональное приложение.

JDS2023 портативный цифровой осциллограф одноканальный 20 МГц зонд 200 MSa/s JDS2023 Ручной осциллограф

Функция Управление:

Мультиметр	Нажмите «AVΩ» в режиме мультиметра
Кнопка включения	Вкл/Выкл
Авто	Автоматически определяет осциллограф управления, Нажмите эту кнопку, ключ, чтобы достичь 50 Гц-40 МГц Ключ Запуска, каналов 1 и 2 может быть использован
Аккуратный	Показать меню управления «триггер»
HORI	Показать «Горизонтальное» меню управления
RUN	Непрерывно принимает формы волны или останавливает получение. Примечание: в режиме стоп вертикальная шкала и горизонтальное основание формы волны могут регулироваться в определенном диапазоне, эквивалентном продлению сигнала в горизонтальном или вертикальном направлении.
Меню	Интерфейс функционального меню, первое нажатие интерфейса хранения сигналов, второе нажатие для отображения интерфейса настроек, трижды нажмите для интерфейса настройки системы
Стрелками вверх и вниз	Используется для регулировки диапазона, в функциях мультиметра.
Влево и вправо	Выберите тип теста, используемый в функциях мультиметра.
OK	Нажмите эту кнопку, чтобы сохранить указанную форму волны, которая в настоящее время отображается
F1, F2, F3	Как ярлыки в функциях мультиметра

Посылка списка:

1 X осциллограф

1 X сертификат

1X1: 1/10: 1 зонд

2 X Батарея Зарядное устройство

Внимание:Не используйте измерения осциллографа (или мультиметра) при подключении USB, так как это может повредить прибор!
