Описание
Описание продукта:
Обратите внимание: Это«Сделай сам»Комплект!
Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, n-каналов и p-каналов MOSFET, диодов, тиристоров, резисторов, конденсаторов или других устройств. Также может использоваться как частотомер или квадратный сигнал и pwm генератор сигналов.
Особенности:
Цифровой жк-дисплей 12864, легко читается.
Может питаться от аккумулятора 9 в (не входит в комплект).
Автоматическое обнаружение NPN и PNP транзисторов, n-каналов и p-каналов MOSFET, JFETs, диодов, индукторов, резисторов, конденсаторов, тиристоров или других устройств.
Поддержка измерения 2 резисторов, также поддержка измерения потенциометра.
Автоматическое тестирование контактов компонентов и отображение на дисплее.
Измерьте пороговое напряжение затвора и емкость затвора MOSFET.
Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение базового излучателя.
Короткое время обнаружения: всего 2 секунды. Это стоит больше времени для обнаружения конденсатора.
Может использоваться как генератор сигналов и частотомер. Доступны различные встроенные квадратные сигналы от 1 гц-2 мгц на выбор. Он может генерировать сигналы 1-99% шим (широтно-импульсная модуляция).
Особенности:
Цифровой жк-дисплей 12864, легко читается.
Может питаться от аккумулятора 9 в (не входит в комплект).
Автоматическое обнаружение NPN и PNP транзисторов, n-каналов и p-каналов MOSFET, JFETs, диодов, индукторов, резисторов, конденсаторов, тиристоров или других устройств.
Поддержка измерения 2 резисторов, также поддержка измерения потенциометра.
Автоматическое тестирование контактов компонентов и отображение на дисплее.
Измерьте пороговое напряжение затвора и емкость затвора MOSFET.
Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение базового излучателя.
Короткое время обнаружения: всего 2 секунды. Это стоит больше времени для обнаружения конденсатора.
Может использоваться как генератор сигналов и частотомер. Доступны различные встроенные квадратные сигналы от 1 гц-2 мгц на выбор. Он может генерировать сигналы 1-99% шим (широтно-импульсная модуляция).
Инструкции по использованию:

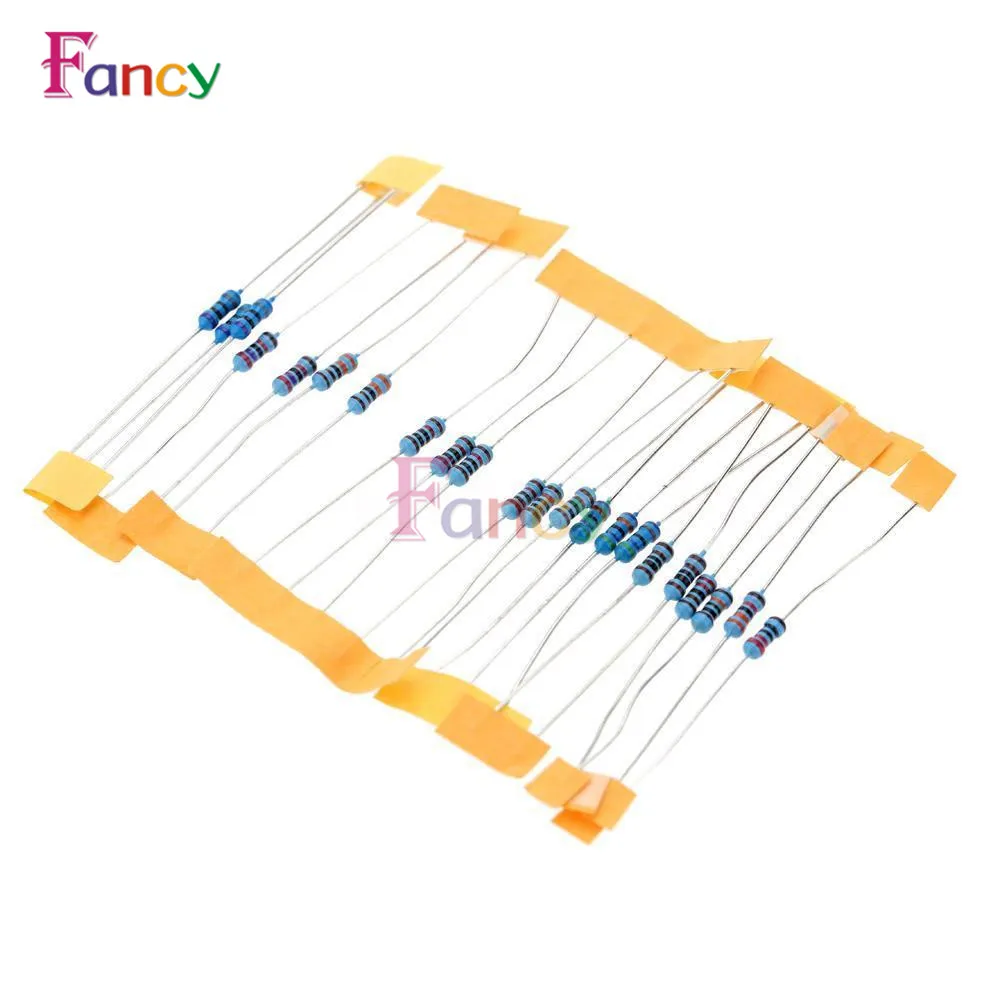

1. Сварка резисторов. Если вы не знаете хроматические круги, пожалуйста, проверьте сопротивление мультиметром.
2. Другие компоненты сварки. Убедитесь, что тип и направление транзистора верны.
3. Подключите к источнику питания (аккумулятор 9 в или внешний источник питания 5,5-12 в постоянного тока) вместо подключения к M328 и жк-дисплею. Затем измерьте напряжение между контактами 7 и 22 с помощью мультиметра. Если напряжение + 5 в, это означает, что счетчик работает в нормальном состоянии.
4. Отрежьте блок питания, подключите к M328 и жк-дисплею. После завершения установки подключите к источнику питания.
Примечание:
Тестовое изображение только для справки, пожалуйста, превалируйте!
1. Сварка резисторов. Если вы не знаете хроматические круги, пожалуйста, проверьте сопротивление мультиметром.
2. Другие компоненты сварки. Убедитесь, что тип и направление транзистора верны.
3. Подключите к источнику питания (аккумулятор 9 в или внешний источник питания 5,5-12 в постоянного тока) вместо подключения к M328 и жк-дисплею. Затем измерьте напряжение между контактами 7 и 22 с помощью мультиметра. Если напряжение + 5 в, это означает, что счетчик работает в нормальном состоянии.
4. Отрежьте блок питания, подключите к M328 и жк-дисплею. После завершения установки подключите к источнику питания.
Примечание:
Тестовое изображение только для справки, пожалуйста, превалируйте!
Технические характеристики:
Дисплей: 12864
Напряжение: DC5.5-12V
• Сила тока: 24mA
Питание: батарея 9 В (не входит в комплект)
Измерение сопротивления: Макс. 50 м Ω
Сопротивление: 0,1 Ω
Измерение емкости: 25 пФ ~ 100 МФ
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение индуктивности: 0,01 mH ~ 20 ч
Размер экрана: 5*3,5 см/2 * 1.4in
Размер платы: 7,5*6 см/3 * 2.4in
Посылка Размеры: 9,5*9,5*3,5 см/3,7*3,7 * 1.4in
Вес посылка: 81g/2,8 oz
Посылка включает в себя:

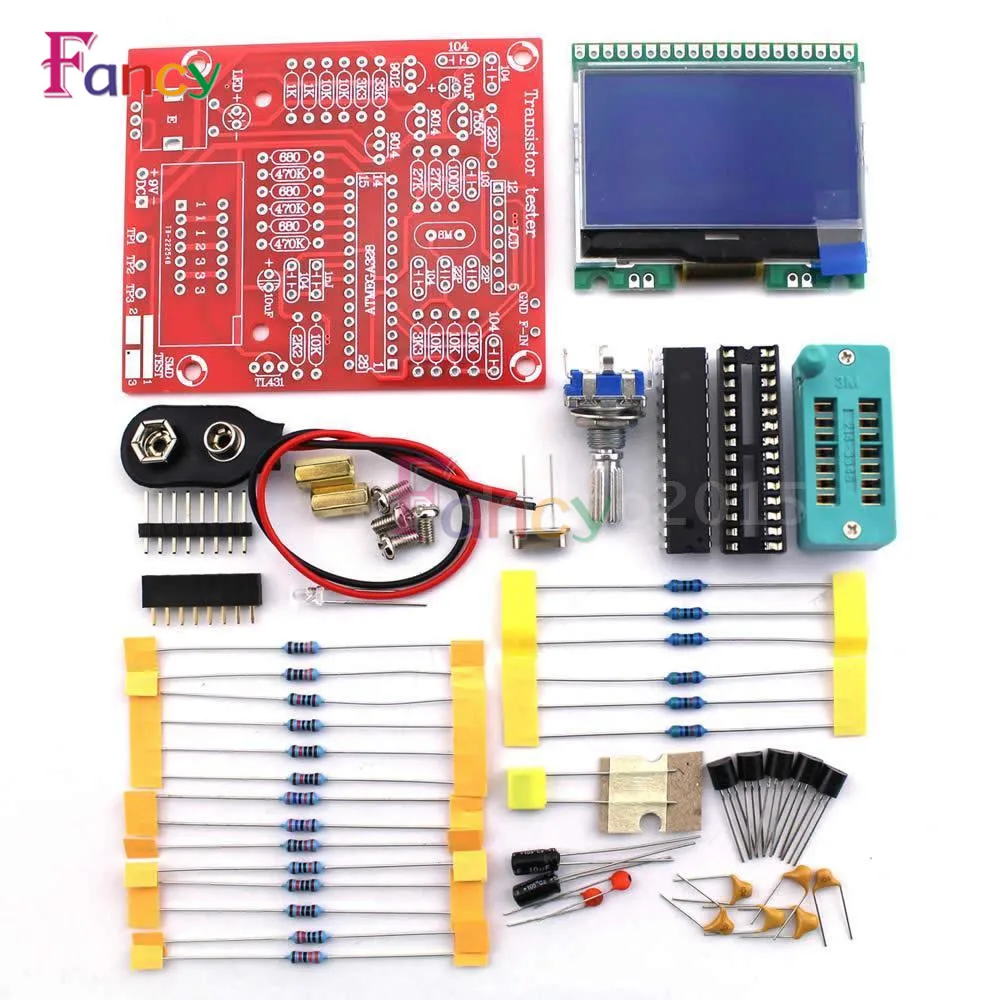

1 шт. * транзисторный тестер DIY Kit
Характеристики
- Индивидуальное изготовление
- Да
- Бренд
- diymore
- Номер модели
- M328
- is_customized
- Yes
