Описание
 |  |  |  |  |
 |  |  |  |  |
Описание:

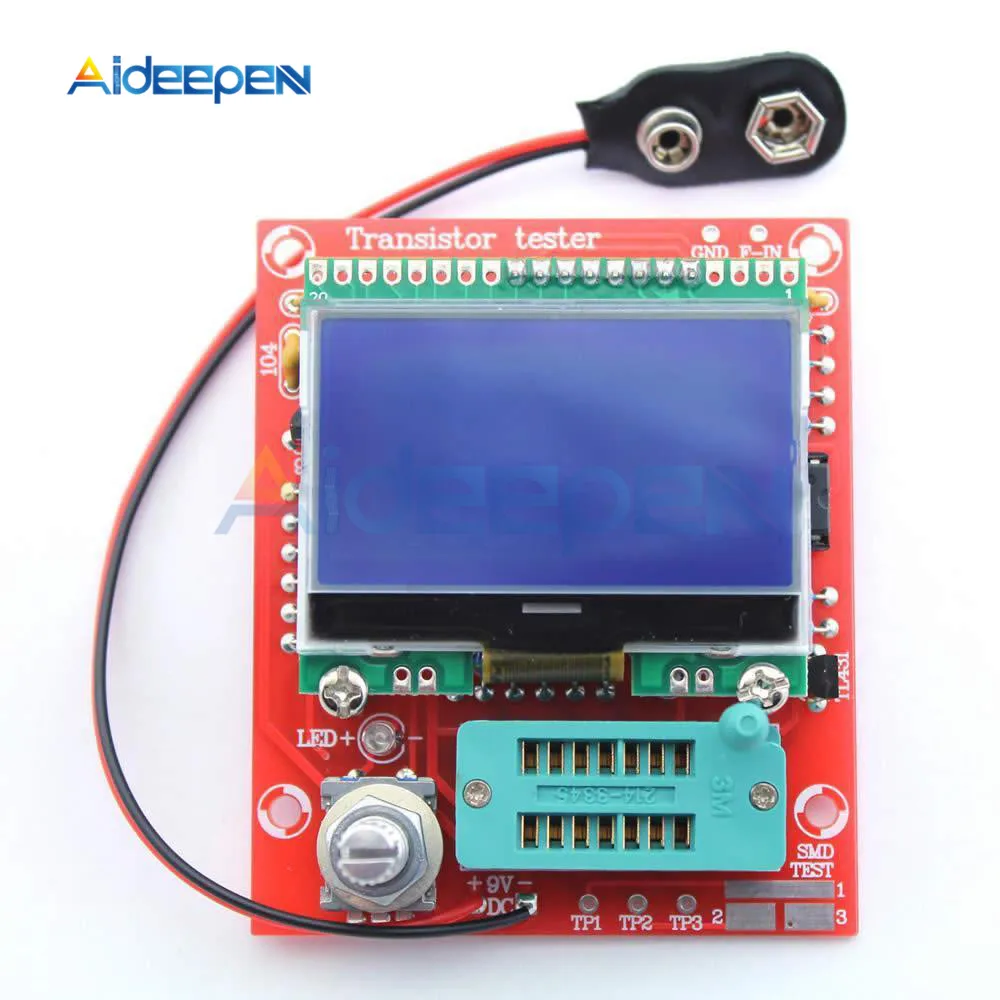

Многофункциональный транзисторный тестер для автоматического обнаружения NPN и PNP транзисторов, n-канальный и p-канальный MOSFET, диодов, тиристоров, резисторов, конденсаторов или других устройств. Также может использоваться в качестве частотомер или прямоугольных и pwm генератор сигналов.
Особенности:
Особенности:
Цифровой 12864 ЖК-дисплей, легко читается.
Может питаться от батареи 9 В (не входит в комплект).
Автоматически обнаруживает NPN и PNP Транзисторы, N-channel и P-channel MOSFET, JFETs, диоды, индукторы, резисторы, конденсаторы, Тиристоры или другие устройства.
Поддержка 2 резисторов измерения, также поддержка измерения потенциометра.
Автоматически проверяет контакты компонентов и показывает на дисплее.

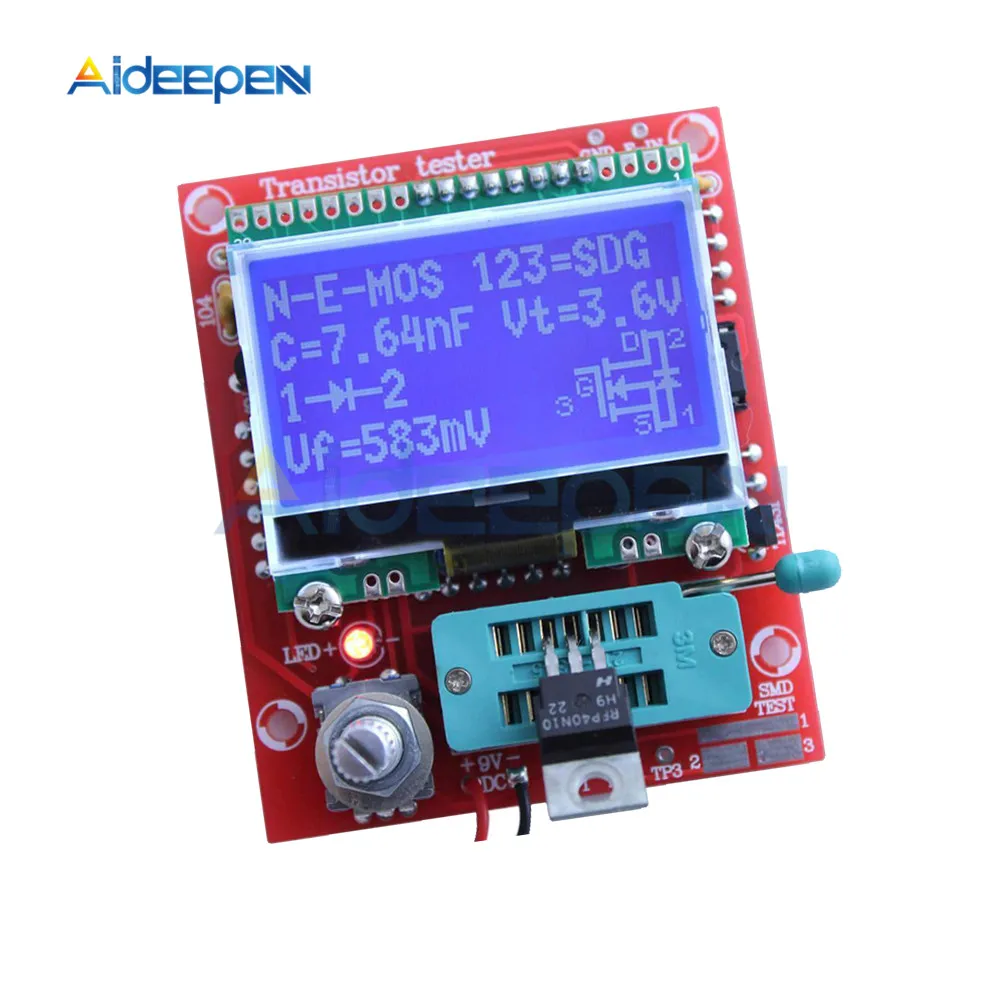

Измерьте пороговое напряжение и емкость ворот MOSFET.
Измерьте биполярный коэффициент усиления тока транзистора и пороговое напряжение основного излучателя.
Короткое время обнаружения: всего 2 секунды. Это стоит больше времени для обнаружения объемного конденсатора.

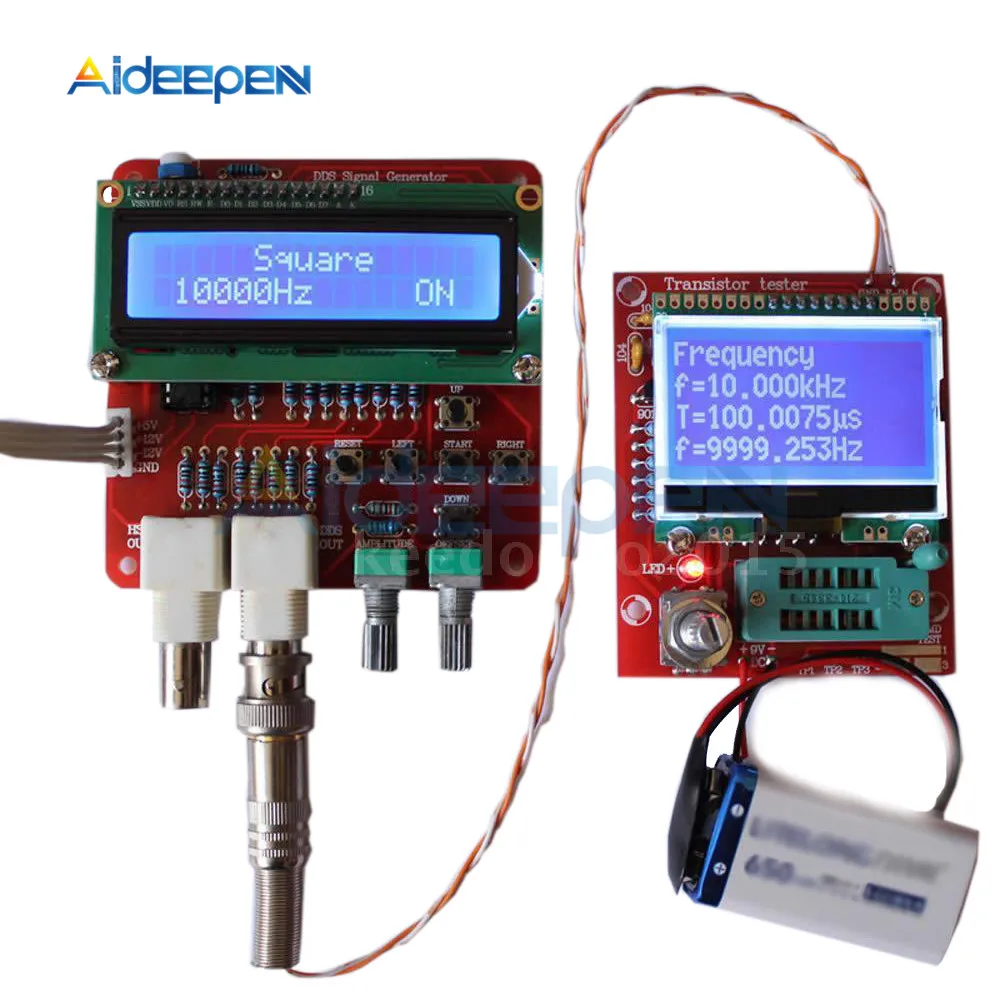

Может использоваться в качестве генератора сигнала и частотомера. Различные встроенные квадратные сигналы от 1 Гц-2 МГц доступны на выбор. Он может генерировать 1-99% PWM (модуляция ширины импульса) сигналы.
Инструкции по использованию:
1. Сварка резистора. Если вы не знаете хроматические круги, пожалуйста, проверьте сопротивление с помощью мультиметра.
2. Другие компоненты сварки. Пожалуйста, убедитесь, что тип и направление транзистора верны.
3. Подключение к источнику питания (9 В батареи или 5,5 В-12 В внешнего источника питания постоянного тока) вместо подключения к M328 и ЖК-дисплею. Затем Измерьте напряжение между штырьком 7 и штырьком 22 с помощью мультиметра. Если напряжение + 5 В, это означает, что измеритель работает в нормальном состоянии.
4. Отключите блок питания, подключите к M328 и ЖК-дисплею. Когда вся установка закончена, подключите к источнику питания.
Примечание: Это Набор для творчества
Технические характеристики:

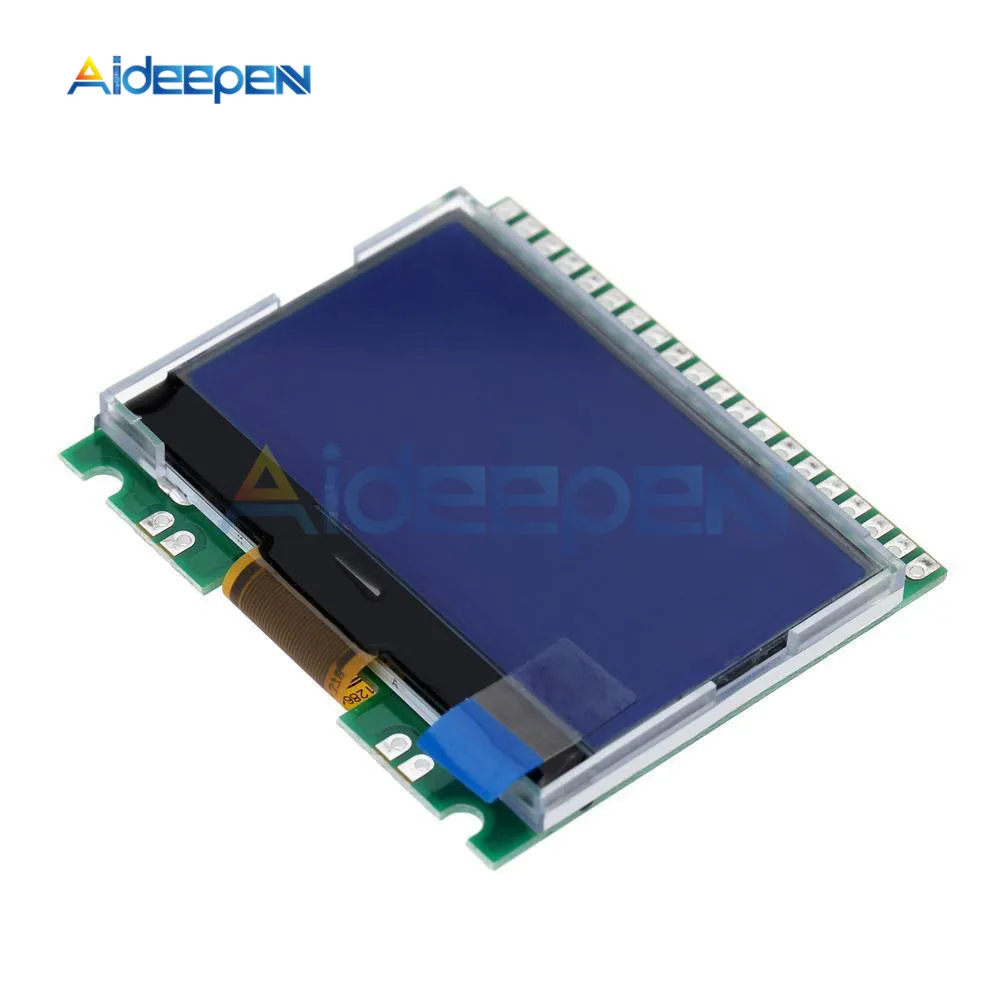

Дисплей: 12864
Напряжение: DC5.5-12V
• Сила тока: 24mA
Источник питания: батарея 9 В (не входит в комплект)
Измерение сопротивления: Макс. 50 м Ω
Сопротивление Разрешение: 0,1 Ω
Измерение емкости: 25pF ~ 100mF
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение индуктивности: 0,01 mH ~ 20 ч
Размер экрана: 5*3,5 см/2 * 1.4in

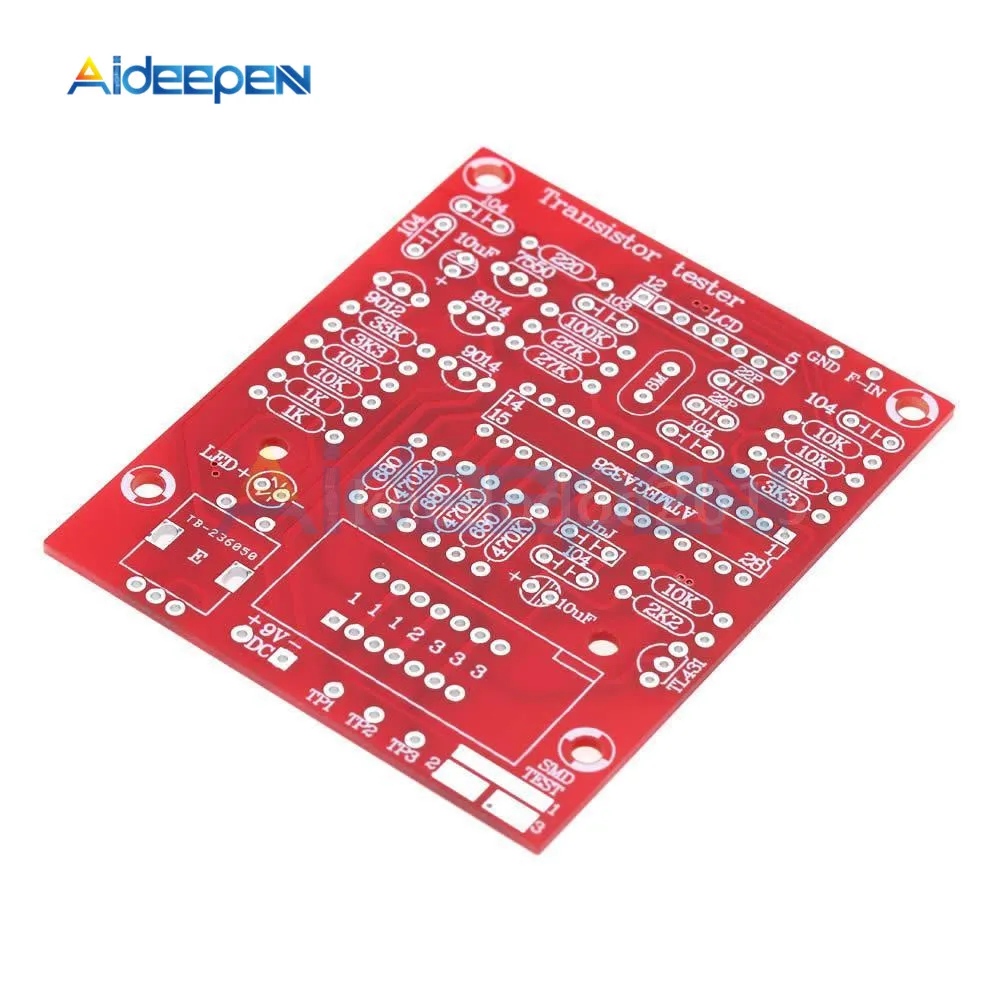

Размер платы: 7,5*6 см/3 * 2.4in
Посылка Размеры: 9,5*9,5*3,5 см/3,7*3,7 * 1.4in
Вес упаковки: 81 г/2,8 унций

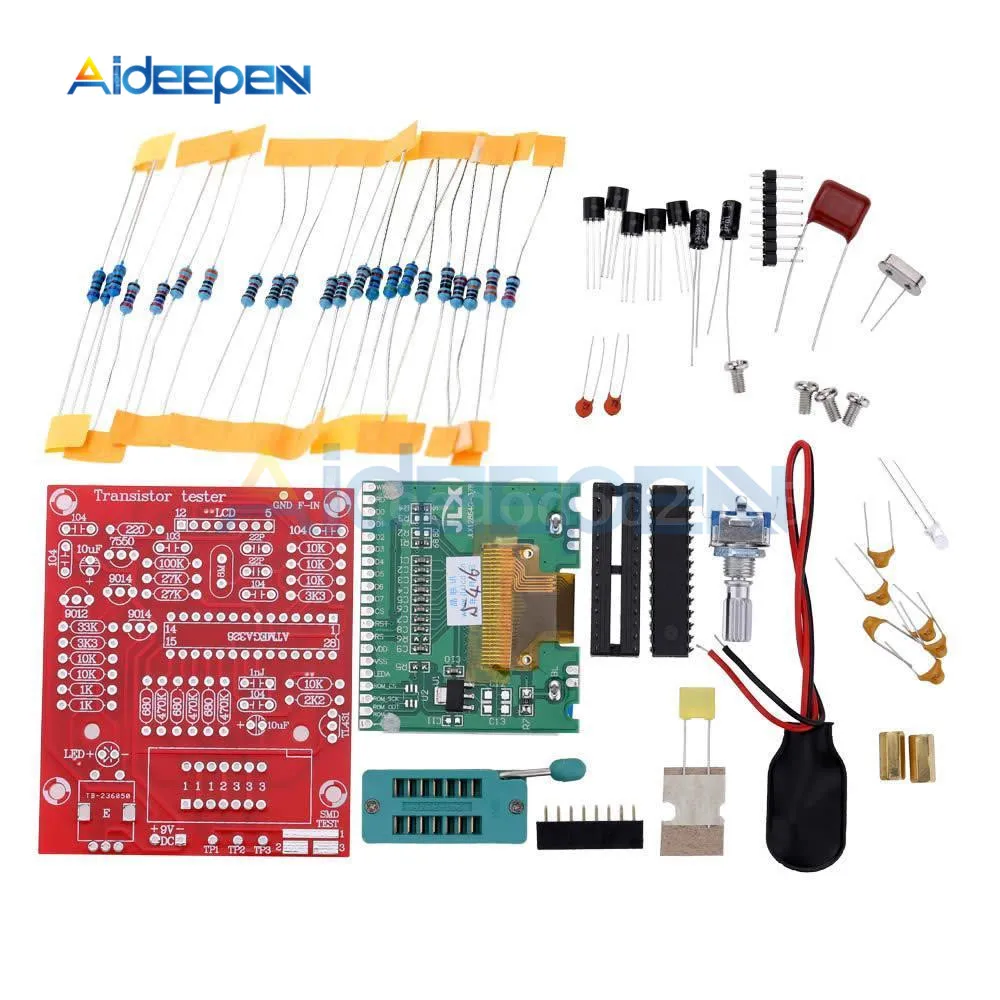

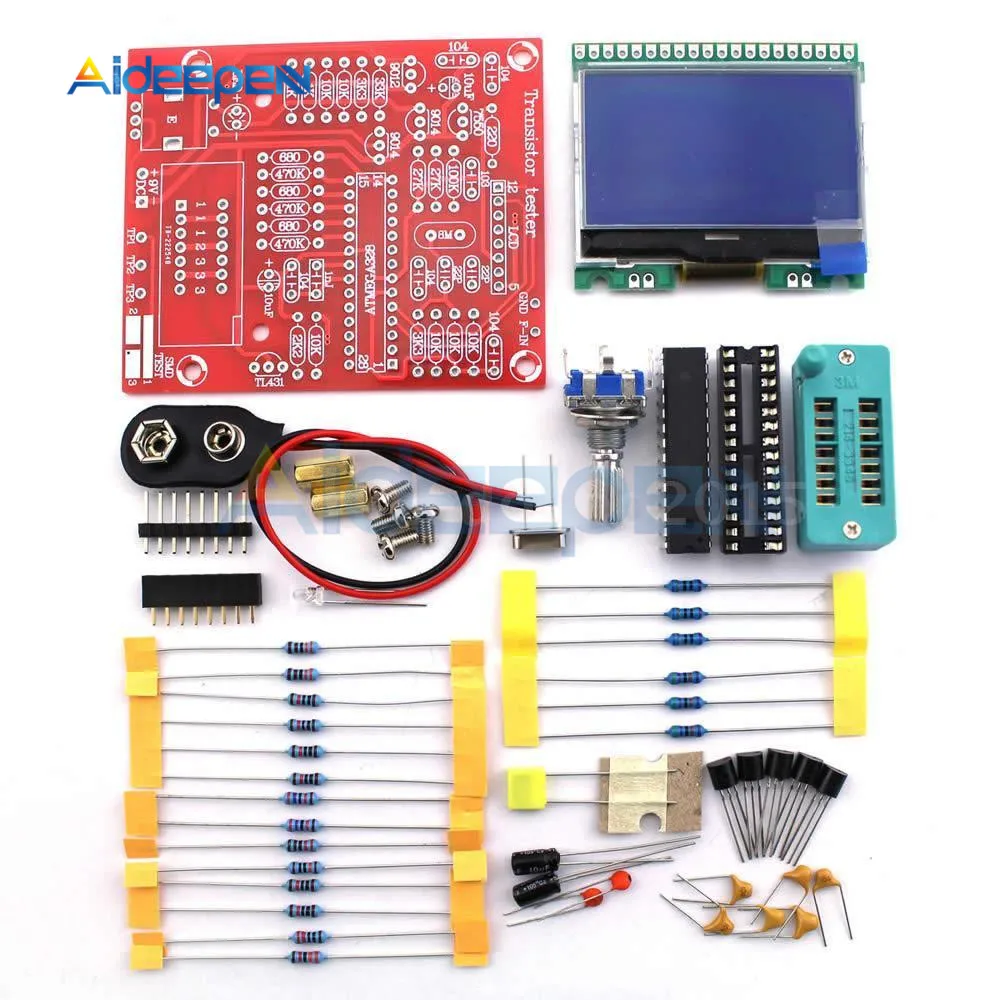

Посылка включает в себя:
(1 шт.);DIY наборы lcd M328 lcr-тестер Диод Триод Емкость ESR измеритель напряжения PWM квадратный генератор сигналов частоты
Характеристики
- Brand Name
- Aideepen
- is_customized
- Yes
- Model Number
- M328 Transistor Tester
