TFT ЖК-экран ATMEAG328P M328 Транзистор тестер LCR диод емкость ESR метр ШИМ генератор сигналов квадратной волны

Описание

2018 новая версия V1.13 может протестировать DS18B20 и DHT11 и IR_decoder

Последняя версия может протестировать DS18B20 и DHT11 и IR_decoder

Мощность:
Тестер транзисторов может питаться от 6,8-12 В постоянного тока. Этого можно достичь с помощью аккумулятора со встроенным слоем 9 В. Два 3,7 V
Литий-ионный аккумулятор в серии. Или адаптер переменного тока. При включении питания ток составляет около 30 мА при 9 В постоянного тока.

Управление:
Тестер транзисторов управляется «поворотным импульсным кодером с переключателем», или коротким «RPEWS», этот компонент имеет четыре
Режим работы, короткое время нажмите ручку, нажмите и удерживайте кнопку, левый и правый поворот ручки.
Когда тестер транзисторов работает. Короткое нажатие RPEWS включит транзисторный тест er и начнет тест.
ТРАНЗИСТОР Тесты er будут ждать для ввода данных в конце Тесты.
В конце теста и перед автоматическим выключением. Длительное нажатие или вращение влево и вправо RPEWS будет
Введите функционального меню. В функциональном меню нажмите «>» в левой графе, чтобы индексировать выбранный пункт меню. Для того, чтобы войти в конкретных
Функция, просто нажмите кнопку повторно нажать RPEWS. В пределах определенной функции, нажмите и удерживайте ручку, и вернитесь к функции
Меню.

Тесты:

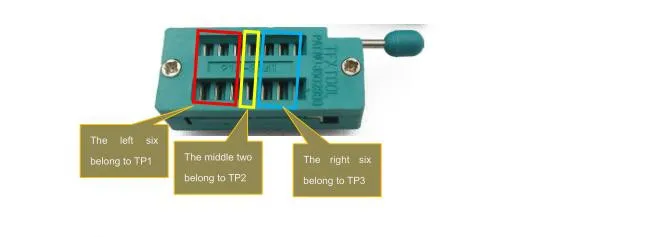

ТРАНЗИСТОР Тесты er модель доступна в трех Тесты точки (TP1, TP2, TP3) в Тесты разъем, три распределения являются, как указано ниже.

На правой стороне Тесты гнезда находится контактная SMT Тесты pad, а также у нас есть номер для того, чтобы определить к каждому размеру.

В тех случаях, когда тест два свинцовых компонент (резистор, конденсатор, алюминиевая крышка, индуктор), два ведущих можете выбрать любой из двух тестовых точек. Если TP1 и TP3
Выбран, тест войдет в "Режим серийного теста" по завершении теста. В противном случае тест начинается снова на короткое время
Нажать RPEWS.

Внимание: все всегда разряжайте конденсаторы перед их подключением к прибору тестер! Тестер может быть поврежден
Перед тем, как у вас есть включил. Есть только немного защита на MCU порта.
Особая осторожность требуется в том случае, если вы пытаетесь проверить компоненты, установленные в одной в цепи. В любом чехол оборудование следует отключать от источника питания, а также вы можете быть уверены, что в оборудовании не оставалось остаточного напряжения.

Самотестирование и калибровка:
Самотестирование можно провести путем соединения всех трех тестовых точек и толкания повторно нажать RPEWS в зависимости от цветопередачи разных мониторов
ЖК-дисплей тестера изменится на Белый шрифт и черный фон. Подсказка "Режим самопроверки ..?", Чтобы начать самопроверку,
RPEWS необходимо нажать снова в течение 2 секунд, иначе тестер будет продолжать нормальное измерение.
Теперь самопроверка начинается, тестер Подсказка для следующего шага. Подождите некоторое время, пока не появится строка «изолировать зонды!», at
Это время удалите соединение трех тестовых точек. Тестер будет ждать, пока не почувствуете отключение. Затем тестер
Продолжить процесс самопроверки. Если это в первый раз использовать самостоятельно Тесты (транзистора Тесты er собрать самостоятельно от царапин),
В ближайшее время тестер подсказка строк “1-|-3> 100nf”, конденсатор с любой емкостью между 100nF и 20µF подключен к контакту
1 и pin 3 требуется для последней задачи калибровки, вы должны подключить конденсатор, не прежде чем будет показан этот текст. С этим
Конденсатор смещенное напряжение Аналогового компаратора будет компенсировано для лучшего измерения значений емкости.

Специальный с помощью подсказки:
Обычно Тестер показывает напряжение батареи при каждом запуске. Если напряжение падает ниже предела, отображается предупреждение сзади
Напряжение батареи. Если вы используете перезаряжаемые батареи 9В, вам следует как можно скорее заменить аккумулятор, в противном случае или вы должны
Перезарядки. Измеренное напряжение питания будет отображаться во второй строчке отображения в течение 1 секунды с “VCC = x. xxV”. Он не может повторить часто
Достаточно, чтобы конденсаторы разряжались перед измерением. В противном случае прибор для проверки может быть повреждены до кнопка пуска
Нажата. Если вы постарайтесь измерить компоненты в собранном состоянии, оборудование должно быть все способы отключен от
Источник питания. Кроме того, вы можете быть уверены, что никакого остаточного напряжения проживают в оборудовании. Каждый электронный
Оборудование имеет конденсаторы внутри!
При измерении низкоомных резисторов следует не забывать про сопротивление штепсельных соединителей и кабелей. В
Качество и состояние штекерных разъемов имеют важное значение, а также сопротивление кабелей, используемых для измерения. Тот же принцип применим в
Сила для измерения ЭСР конденсаторов. С плохим соединительным кабелем значение ESR 0,02 Ом может вырасти до 0,61 ohm.
Вы не должны ждать очень высокой точности результатов измерений, особенно измерения ESR и результатов
Измерение индуктивности не очень точное

Компоненты с проблемы:
Вам следует иметь в виду при интерпретации результатов измерений, что схема прибора для проверки транзисторов предназначена для
Полупроводников малых сигналов. При нормальных условиях измерений ток для измерений может доходить примерно до 6 мА. Мощность
Полупроводники часто создают проблемы по причине остаточного тока с идентификацией и измерением соединения
Значение ёмкости. Тестер часто не может обеспечить достаточный ток зажигания или удерживающий ток для тиристоров питания или ТРИАКОВ. Таким образом,
Тиристор может обнаруживаться как транзистор типа NPN или диода. Также возможно, что Тиристор или Triacis как Неизвестный.
Другая проблема-идентификация полупроводников со встроенными резисторами. Таким образом, база-эмиттер-BU508D
ТРАНЗИСТОР не может быть обнаружен по причине параллельного подключенного внутреннего резистора 42 Ом. Поэтому функцию транзистора
Не могут быть проверены. Спасибо большое! Проблема с обнаружением также дана с силовыми транзисторами Дарлингтона. Мы можем найти часто внутренние
База-излучатель резисторов, которые затрудняют идентификацию компонентов с уменьшенным измерительным током.

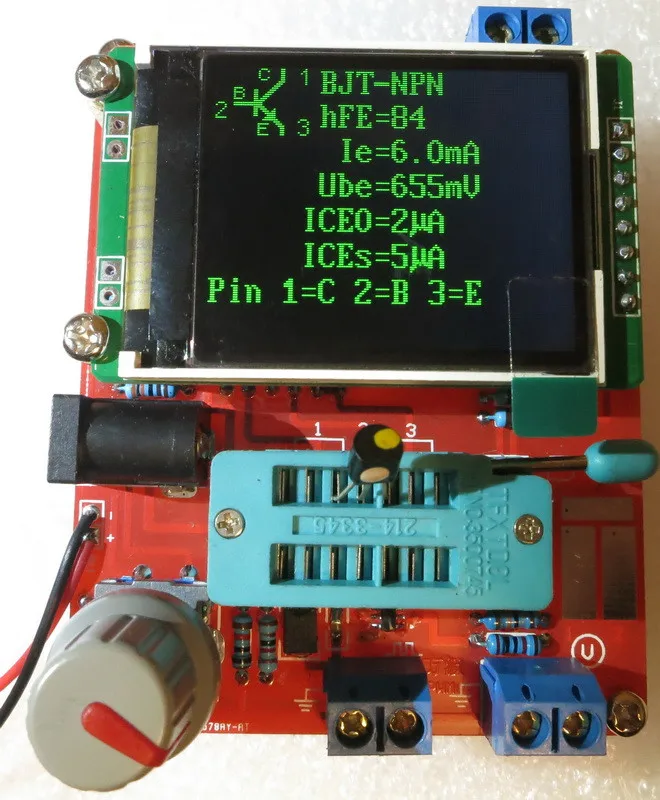

Измерение транзисторов PNP и NPN:
Для нормального измерения три контакта транзистора будут подключены в любом порядке к измерительным входам
Прибор для проверки транзисторов. После нажатия RPEWS, прибор для проверки транзистора показывает в row1 тип (NPN или PNP), возможно встроенный защитный
Диод дорожки «коллектор-эмиттер» и последовательность ножек. Символ диода отображается с правильной полярностью. В строке 2 показывает
Текущий коэффициент усиления (hfe =...) и пороговое напряжение базового излучателя. Вы должны знать, что прибор для проверки может
Измерять коэффициент усиления с двумя различными схемами, общим эмиттером и общей цепью коллектора (излучатель
Последователь). Только более высокий результат показан на ЖК-дисплей.
При использовании ГЕРМАНИЕВЫХ транзисторов часто обратный ток коллектора ICEO с током, меньше базового, или остаточный ток коллектора ICES
С держанием основания до уровня излучателя измеряется

Измерение JFET и D-MOS Транзисторы:
Поскольку Структура типа JFET симметрична, источник и слив этого транзистора не могут отличаться. Обычно одним из параметров этого транзистора является ток транзистора с затвором на одном уровне с истоком. Этот ток
Часто выше, чем ток, который можно достичь с измерительной схемой транзисторного тестера с 680ohm
Резистор. По этой причине резистор 680 Ом подключен к источнику. Таким образом, ворота получить с ростом тока a
Отрицательное напряжение смещения. Тестер показывает ток источника этой цепи и дополнительно напряжение смещения затвора. Таким образом,
Различные модели могут быть разными. D-MOS транзисторы (тип износа) измеряются тем же способом.
Вы должны знать для усиления МОП-транзисторы (P-E-MOS или N-E-MOS), что измерение порога ворот
Напряжение (Vth) более трудно с малыми значениями емкости ворот. Вы можете получить лучшее значение напряжения, если подключить конденсатор
Со значением в несколько НФ параллельно затвору/истоку. Пороговое напряжение затвора будет обнаружено при токе стока про
3.5ма для P-E-MOS и около 4ма для N-E-MOS

Функция меню:
1. Выключите
Введите эту функцию тестер немедленно выключится.
2. Транзистор
Тест транзистора, это также функция по умолчанию при включении.
3. Частота
Измерение частоты, для частот ниже 25 кГц нормальное измерение следует измерением
Периода времени. Это дополнительное измерение выполняется только после нормального измерения частоты.
4. Ф-генератор
Генерация сигналов этот Функция может создавать на выходе прямоугольную волну. С различной частотой на выбор.
5. 10-битная ШИМ
Функция «10-битная ШИМ» (импульсный Ширина модуляция) генерирует фиксированную частоту (7812,5 Гц) с выбираемым импульсом
Ширина на штырь TP2. С коротким ключом печати (<0,5 s) ширина импульса увеличена на 1%, с увеличенным сроком ключом нажмите пульс
Ширина увеличивается на 10%. Если 99% перешагнут, 100% вычитается из результата. Функция может быть удалена с очень
Длинные клавишами (> 1,3).
6. C + ESR @ TP1: 3
Дополнительная функция "C + ESR @ TP1: 3» выбирает автономная емкость Снятие мерок с вилочный погрузчик с противовесом (эквивалент серии
Измерение сопротивления) измерение на тестовых контактах TP1 и TP3. Потенциала от 2µF до 50mF можно измерить. Из-за того
Измерение напряжения составляет всего лишь около 300mV, в большинстве случаев конденсатор с алюминиевой крышкой, можно измерить» в цепи ”без предварительного уведомления;
Инструмент для демонтажа. Замеров могут быть закончены с длительного нажатия RPEWS.
7. Selftest
С меню Функция "Selftest" полный самопроверка с калибровка выполнена. С, которые требуют все проверки функций T1 для T7
А также Калибровка с внешний конденсатор с алюминиевой крышкой, делается каждый раз.
8. Напряжение
Измерение напряжения, поскольку 10:1 (180 K: 20 K) делит напряжение, максимальное внешнее напряжение может быть
С алюминиевой крышкой, 50В, измерения могут быть выхода постоянного вращения повторно нажать RPEWS.
9. Показать данных
Функция «показать данные» показывает, кроме номера версии программного обеспечения, данные калибровки. Речь идет о
Нулевое сопротивление (R0) комбинации 1:3, 2:3 и 1:2. Кроме того, сопротивление порта выводит на 5 в сторону
(RiHi), а также с напряжением 0 В сторона) (выглядит отделений. Значения нулевой емкости (C0) также показаны со всеми комбинациями контактов (1:3,
2:3, 1:2 и 3:1, 3:2 2:1). Наконец, коррекционные значения для компаратора (REF C) и для эталонного напряжения (REF R)
Также показаны. Каждый страницы показан в течение 15 секунд, но вы в соответствии места использования следующую страницу с помощью клавиши или правый поворот на
Энкодер. С левым поворотом поворотного энкодера вы можете повторять выход последней страницы или вернуться к
Предыдущей странице.
10. FrontColor
Эта функция может изменить цвет текста, 16 битный цвет кодируется в формате RGB (565), что означает, что Красный максимум =
31, зеленый максимум = 63, синий максимум = 31 соответственно. В функции короткое время нажатие может индексировать базовый цвет до
Изменение, поворот влево/уменьшить его стоимость и поворот направо увеличить он получает ценность. Длительное нажатие сохранит результат и выпустит
Функция, пожалуйста, имейте в виду, что цвет фронта и цвет задней панели не могут быть одинаковыми. Это позволит чехол на ЖК-дисплей ничего не показывать.
Если это произойдет, вам нужно сделать веб-Selftest, как войти в Selftest является описания на странице 2. Selftest изменится на заднюю панель

Цвет черно шрифт Цвет к белому автоматически. В тех случаях, когда Selftest-это всё готово. Вы будете иметь возможность изменить
Цвет.

11. BackColor
Эта функция является такой же, как спереди Цвет только это изменить цвет фона Цвет.
12. 1-|-3
Эта функция может измерять в постоянной ёмкости, универсальный конденсатор на TP1, TP3, эта функция может измерять очень небольшой конденсатор с алюминиевой крышкой. А
Долгое время нажмите выйдет из функции.

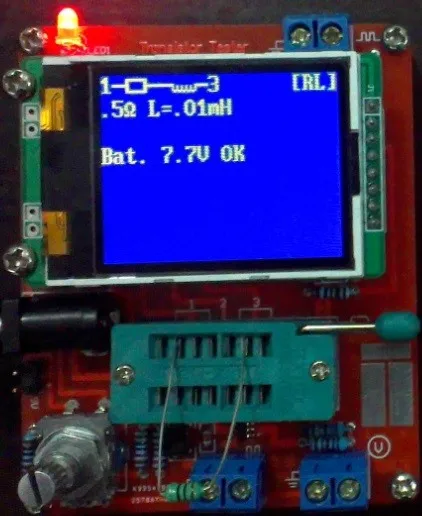

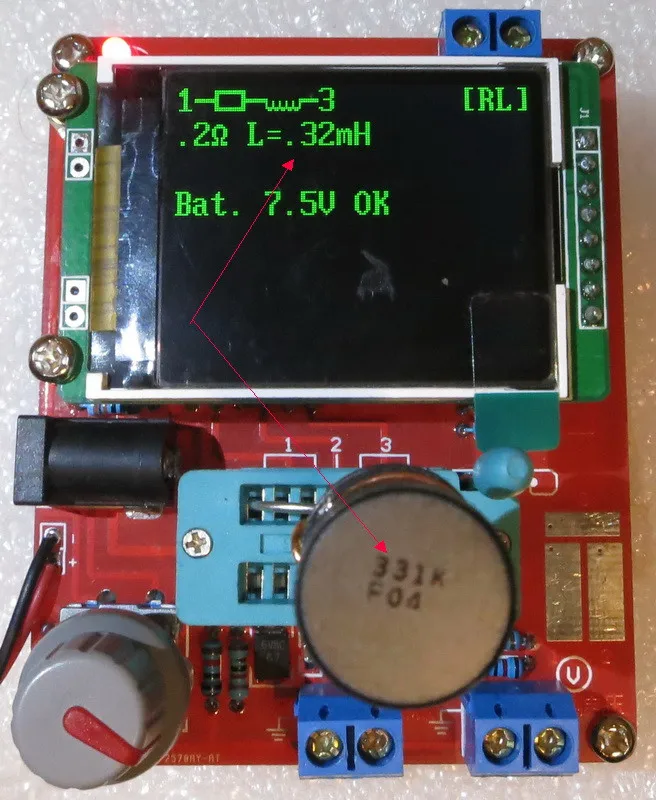

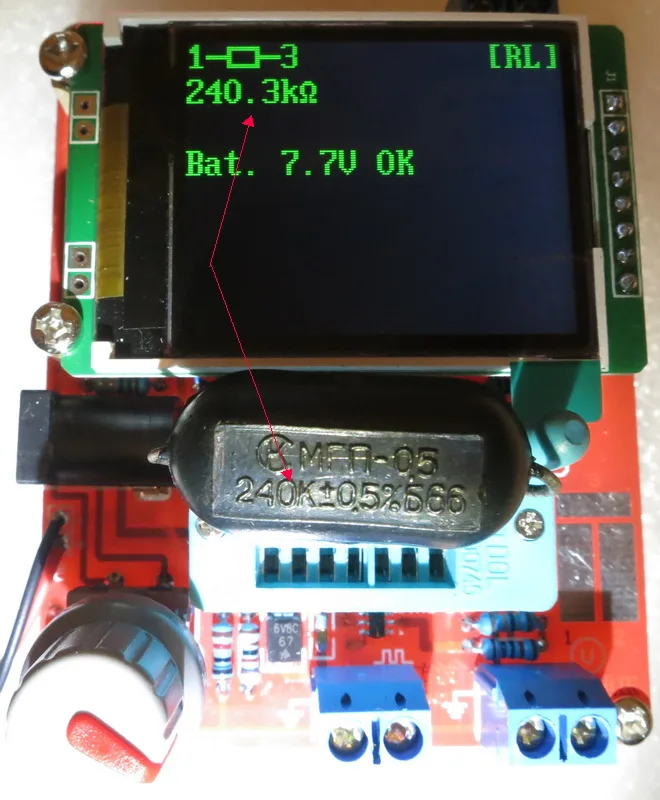

13. 1-3
Эта функция может серийно измерять сопротивление и индуктивность на TP1, TP3, долгое время нажатия выпустит функцию.
14. DS18B20
DS18B20 является цифровым термометром с 1 проводом, он выглядит как транзистор из-за
Компонентная посылка до-92, поэтому может поместиться в тестер транзисторов.

В тех случаях, когда входите в эту функцию, строка 2 ЖК-дисплей указано в строку "1 = GND 2 = DQ 3 = VDD», это означает, что TP1 тестера
Подключите GND DS18B20, и так далее. Прибор для проверки может не чувствовать pin распределение DS18B20, потому что
DS18B20-это интегральная схема. В соответствии с строка для того, чтобы установить DS18B20.
Прибор для проверки узнать температуру использовать 12bit разрешение, то в первую очередь начать «преобразования футболка «44 h] команда, а затем серии читать

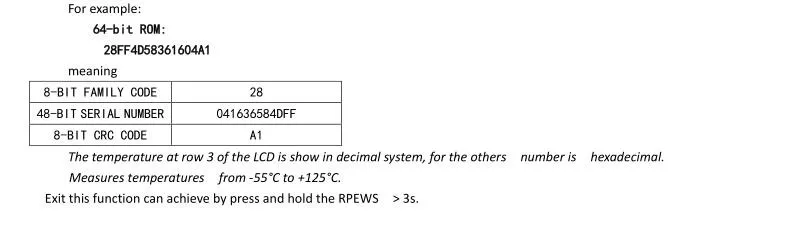

Показатель прочности 9 байт «блокнот» и «64-разрядный лазером Встроенная память». Извлеките первые два байта в «scrachpad»,
Преобразования это первое два байт для чтения температуры шоу в строке 3 ЖК-дисплей

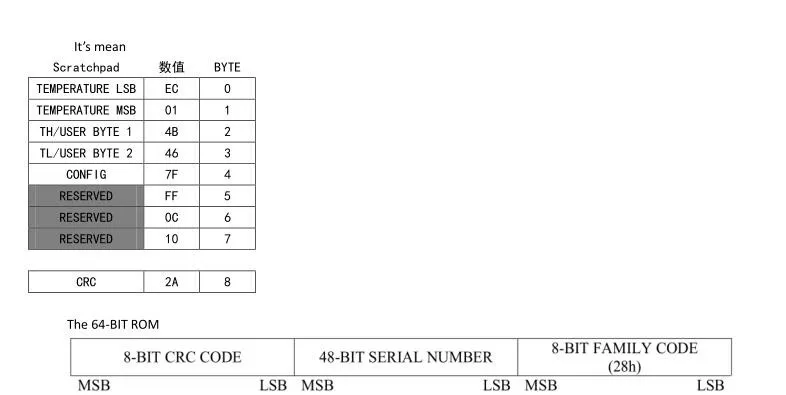

Например:
Следите за для чтения в DS18B20.
S cratchpad:
EC014B467FFF0C102A

Посылка включает в себя:

1 шт тестер

1 шт. батарейный зажим

В комплект не входит аккумулятор и блок питания
