DTU1701 Транзистор тестер MOSFET Триод LCR индуктивность Сопротивление Емкость SCR ESR измеритель SMD Многофункциональный тестер

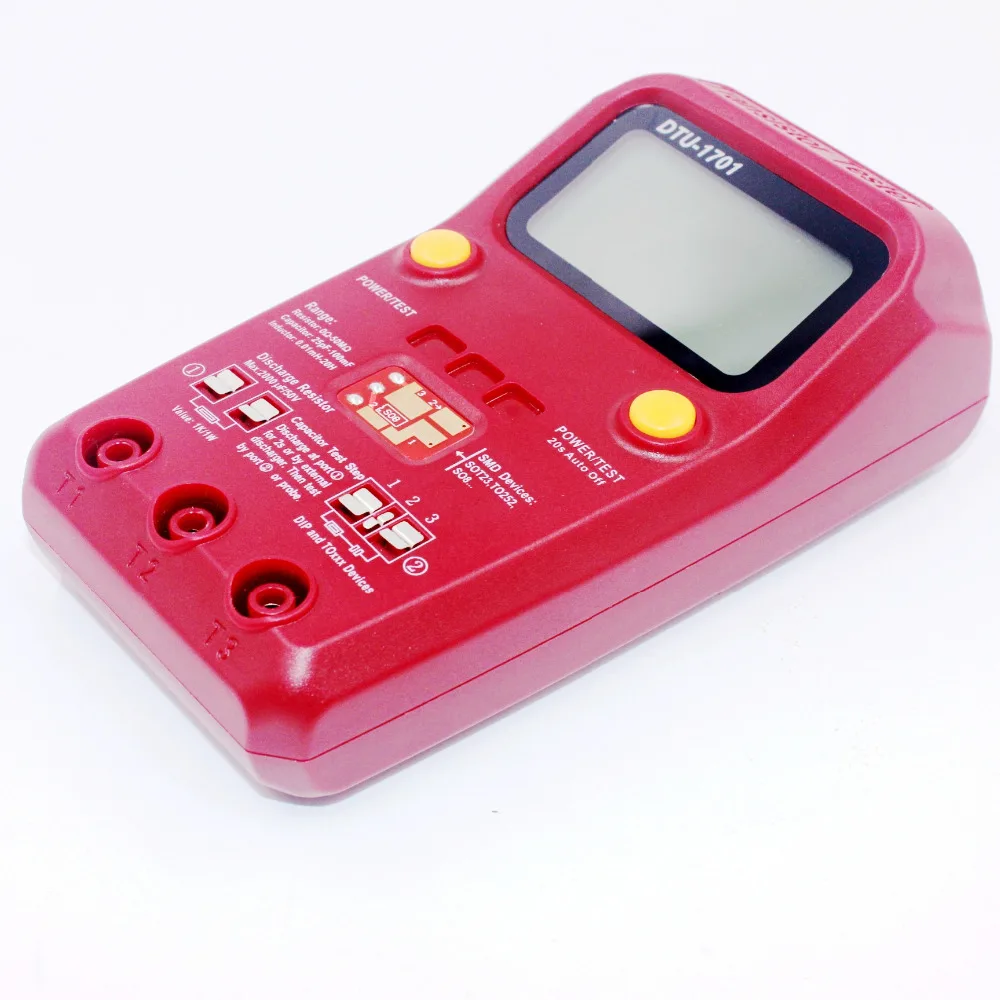

1. Описание продукта

Этот тестовый er-небольшой инструмент для инженера, электронного обслуживания и завода, очень легко тестировать подключаемые и SMD устройства, также может тестировать различные виды диодов, триодов, тиристоров, MOSFET; возможность анализа тип устройства, полярность pin, выход HFE,

Напряжение клапана, соединительная емкость FET

2. Внимание

● Перед подключением к тестеру обязательно разряжайте конденсаторы!

● При использовании источник питания постоянного тока, пожалуйста, выберите DC 9 V-12 V адаптер переменного тока

.

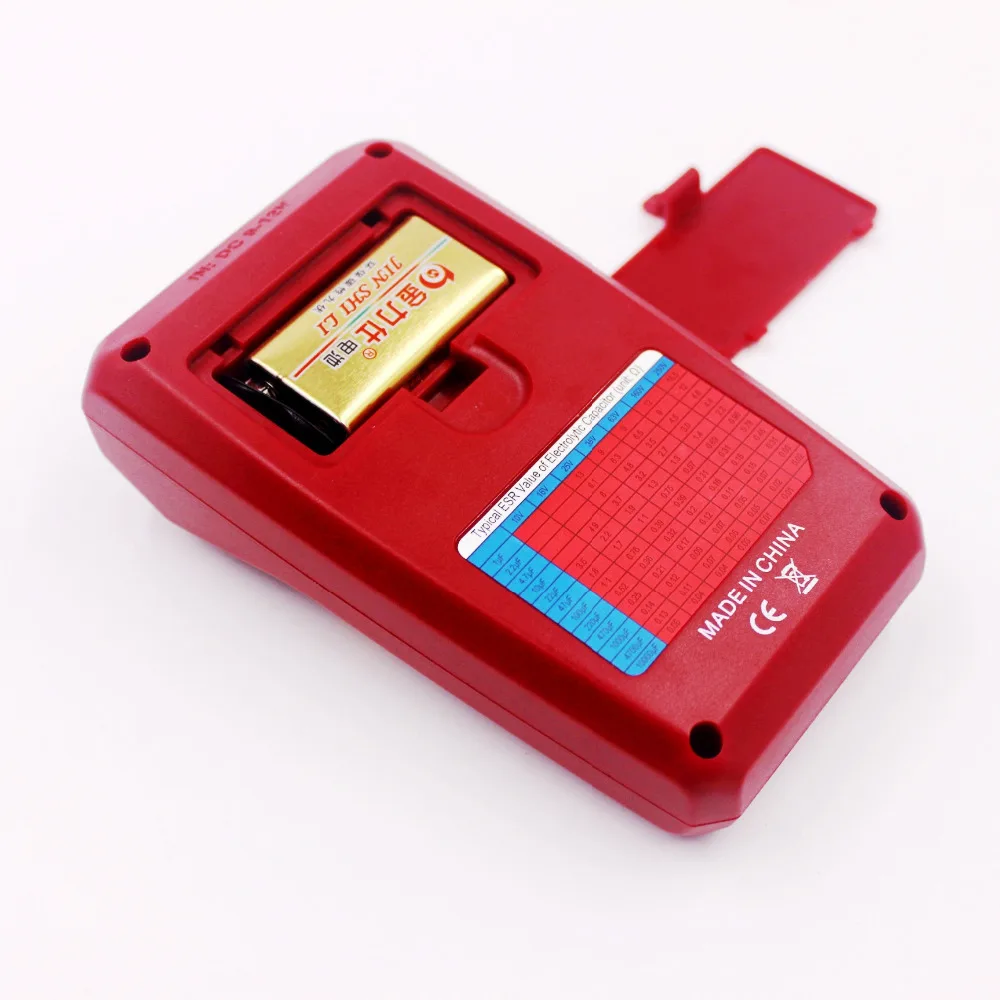

● В тех случаях, когда заряд батареи находится под 6 V, пожалуйста, замените новую

3. Измерение параметров

Резистор: 0Ω-50MΩ разрешение 0,01 Ω

Конденсатор: 25pF-100mF Разрешение: 1pF

Индуктор: 0,01 mH-20 H Разрешение: 0.01mH

Конденсатор с алюминиевой крышкой, ESR 2μF-50mF Разрешение: 0,01 Ω

(ESR: эквивалентного последовательного сопротивления)

4 Применение введение

A. Мощность на: Пресс «Мощность/контрольно-измерительная» перед тем, как использовать, этот счетчик комплект дизайнерской одежды из 2 "Мощность/Тест», функция одна и та же. Отлично подходит для левой и правой руки привычки людей в использовании.

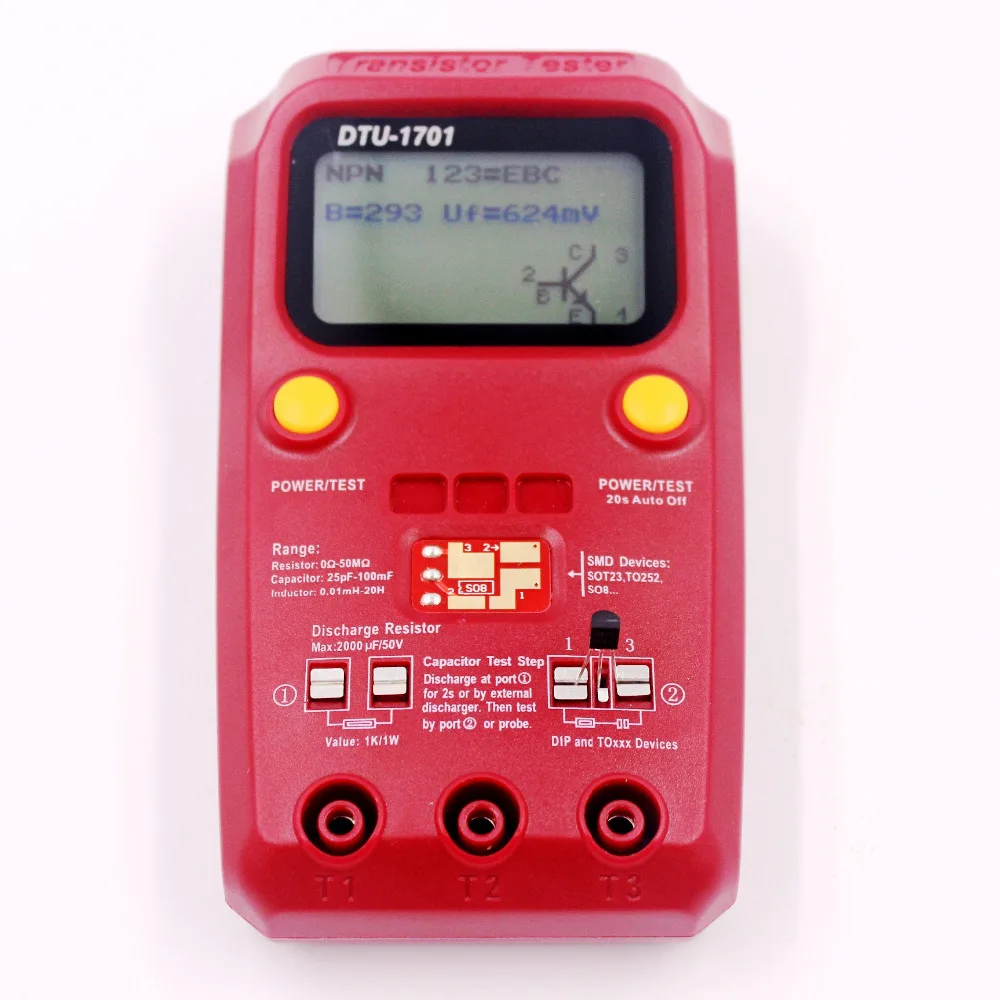

B. Тесты: Пресс "POWER/Тесты» кнопку, чтобы начать Тесты. Независимо от того, вытащить шпильку последовательности, этот прибор автоматически распознает pin-код функции и раскладка клавиатуры на экране.

C. Мощность ВЫКЛ:

Устройство защиты от перегрузки автоматически вниз в том случае, если не работает кнопка в 20 секунд.

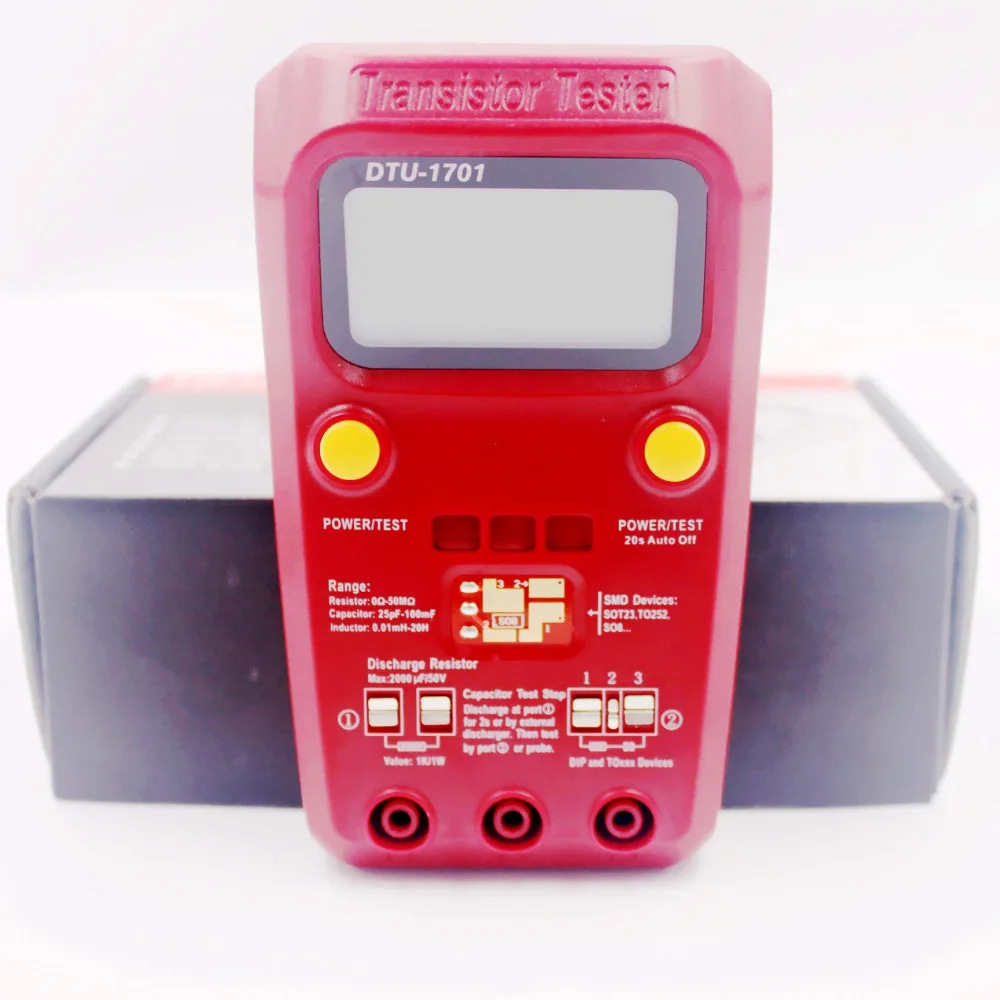

D. Тесты гнездо: с 3 Тесты розетки, SMD разъем, подключаемые устройства резьбой раструбного соединения для зонд разъем.

Порт 1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 3 каждая розетка одни и те же, они подключены внутренний.

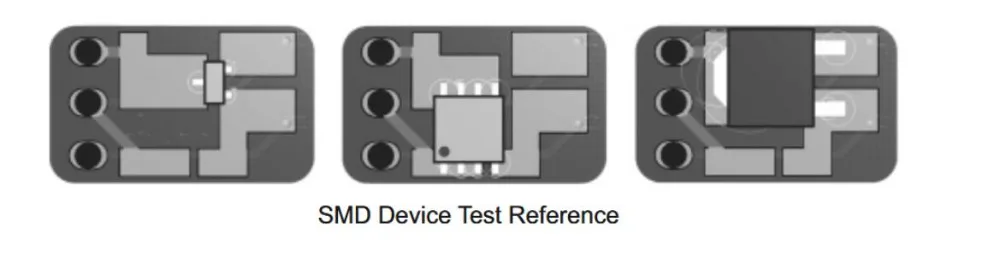

E. SMD устройство Тесты: Тесты через SMD разъем или зонд. При использовании SMD разъем, положить некоторые давления на устройстве для лучшей связи

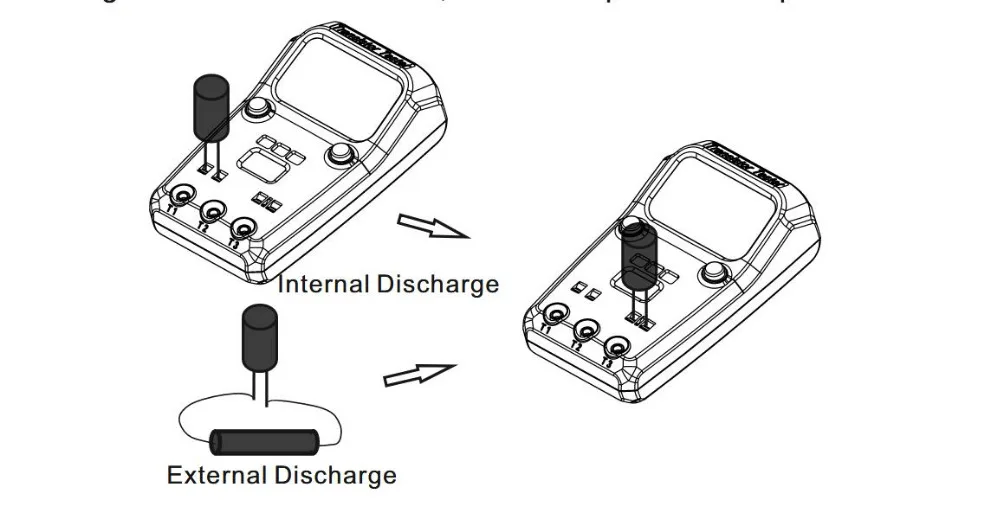

F. Электролитический конденсатор с алюминиевой крышкой, разрядка: Поддержка max 2000μF/с алюминиевой крышкой, 50В разряд конденсатора с внутренними 1 K/1 Вт Резистор и разрядиться в течение 2 секунд по крайней мере. Применение внешний разрядник, в то время как емкость выше

Разряда является автономный функция, нет необходимости для включения или нажмите кнопку

G. Меню выбора: долгое нажатие кнопок (> 0,5) войдет в меню выбора дополнительных функций. Короткие нажатия кнопки переключение между разными функциями и длинные кнопки (> 0,5 s), чтобы войти в меню.

● Выключение: Нажмите и удерживайте кнопку, чтобы немедленно выключить питание

. ● Транзистора выхода меню выбора, вернитесь к транзистор тесты.

• Частота: защищены.

●F генераторы наклонного типа: с помощью кнопки нажмите могут выбрать различные частоты выход из T2 (Тесты Порты и разъёмы 2), и T1, T3 будет использоваться в качестве справочного документа gr-подростка.

Частот выбирается from1 Гц до 2 МГц

, Амплитуда 5 V

● 10-битная ШИМ: генерирует 7,8 кГц Частотный с выбираемым импульсом ширина на штырь T2. С коротким нажатием кнопки (<0,5 s) ширина импульса увеличена на 1%, с более длительное нажатие кнопок (> 0,5 s, <1,3 s)

Ширина импульса увеличена на 10%.

●C + ESR @ TP1: 3: Это автономное Емкость

Снятие мерок с измерений ЭПС на тестовых контактах T1 и T3.

Энкодер: защищены

. ● Selftest: полный selftest с калибровки

●Contrast: Контраст соотношение цены и качества, графический дисплей,

Выбор от 33 до 55

. Обратите внимание при выборе режим, прибор для проверки транзистора будет автоматически отключается после того, как

8 минут без каких-либо нажатием кнопки.

5. Функция Описание

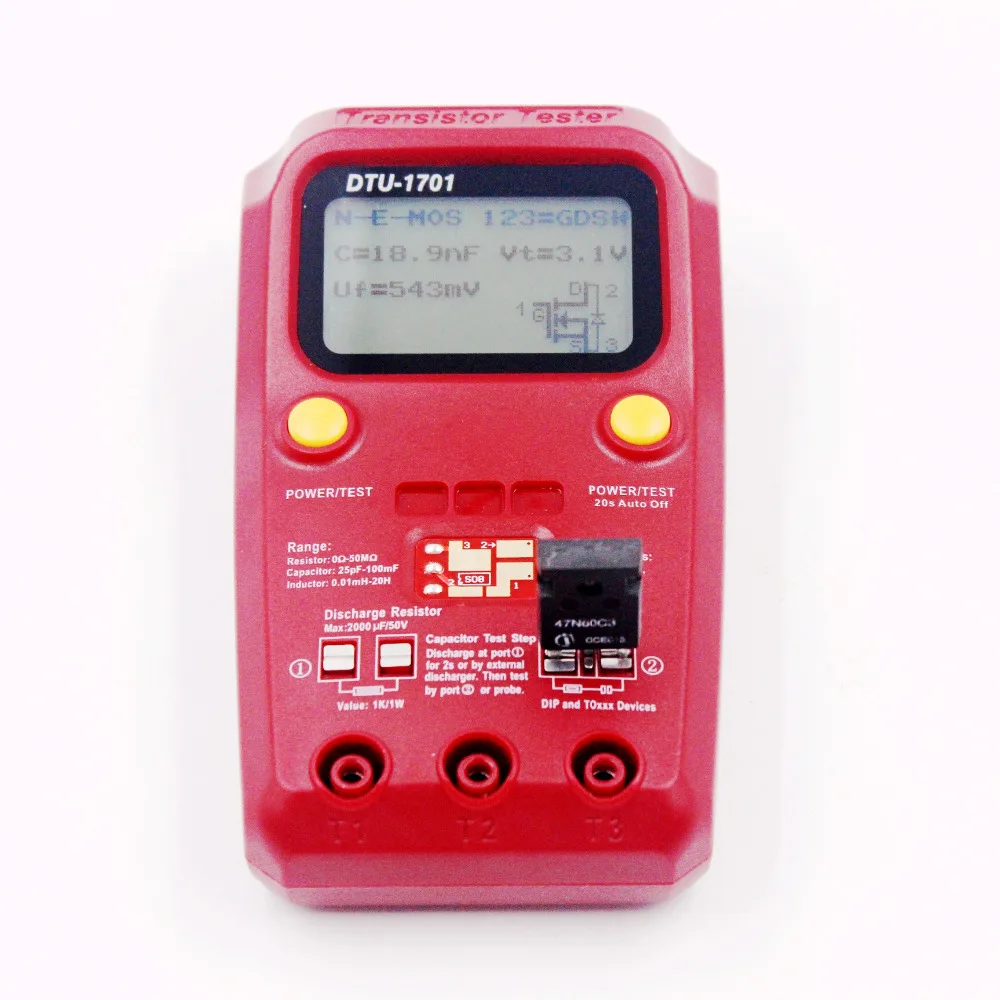

• Автоматическое определение NPN и PNP биполярного транзистора, N, р-канальные МОП-Транзисторы, jfet, диоды, двойные диоды для подавления переходных скачков напряжения, тиристоров и симисторов.

●

Измерять коэффициент усиления тока и эмиттерное пороговое v-напряжение из биполярного транзистора.

● Обнаружение защитный диод биполярного транзисторы и МОП-транзисторов.

● Измерять пороговое напряжение и емкость затвор-исток значение ёмкости М-OSFETs

● Индуктивности в диапазоне от 0.01mH до 20 ч, вне допустимого диапазона или если сопротивляться или выше, чем 21KΩ будет показан на резистор

.

● Время тестирования составляет около двух секунд, только емкость или измерения индуктивности может вызвать в течение длительного периода.

● Небольших устройств контейнер является дизайном для размещения маленький размер компоненты

. ● TheProbe разъем поддерживает различные виды

Зондов.

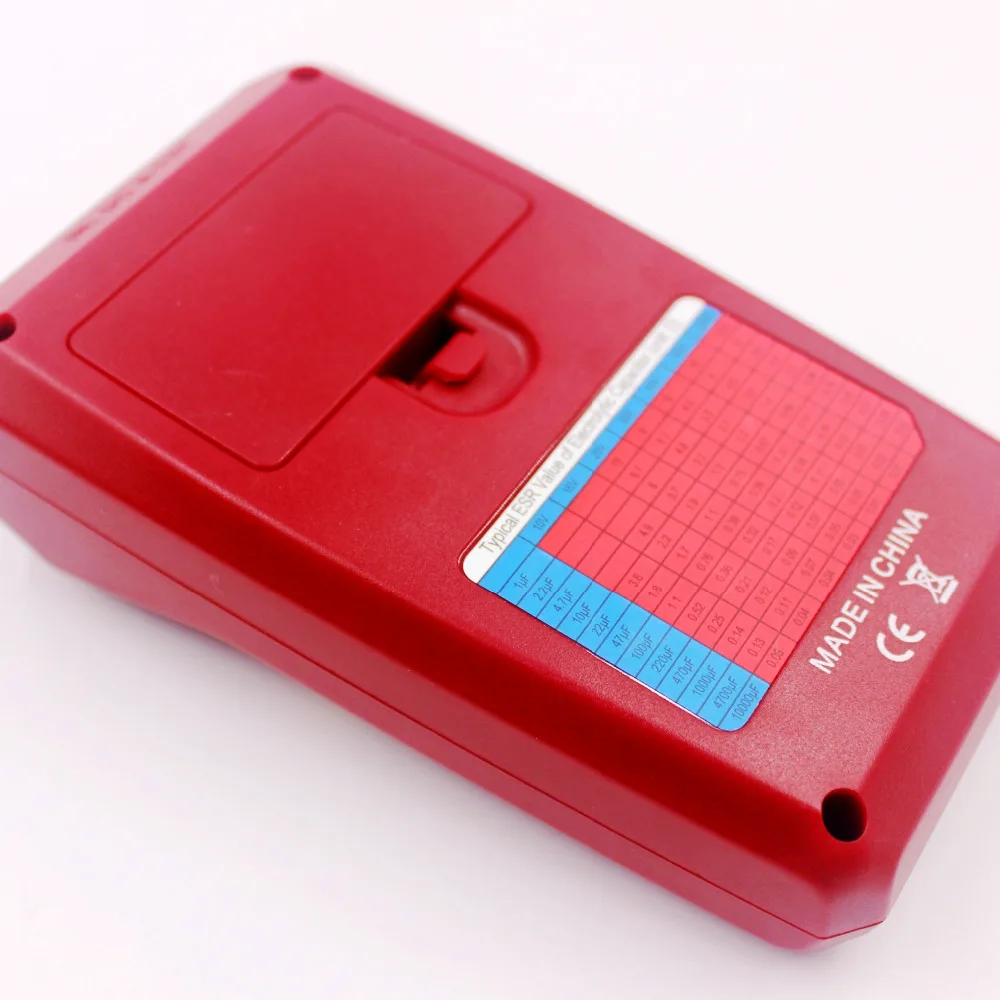

● С типичной ESR стоимости электрической емкости

Или с настольной подставкой на обложке, удобно для пользователя для решения

Обнаруженные конденсатор с алюминиевой крышкой, по качеству. ESR Таблица

Возраст указан только для справки, используйте данными производителя в стандартной комплектации.

5. Калибровки

● Защита от короткого

T1, T2, T3 к одному, а затем нажмите кнопку.

● В тех случаях, когда ЖК-дисплей показывает "Selftest режим ..?», нажмите кнопку в течение 2 секунд, чтобы ввести режим калибровки, в противном случае, придет в транзистор тестовый режим.

● Тестер автоматической калибровки до тех пор, пока не ЖК-дисплей шоу «изолировать зонды!», а затем отдельно T1, T2 и T3.

● Подождите несколько секунд, пока ЖК-дисплей шоу «Тесты End»

Посылка включает в себя:

1 шт. DTU1701 прибор для проверки транзисторов (не включает в себя 9 V Батарея)

1 шт. руководство по эксплуатации на английском языке
