JDS2022A портативный осциллограф JDS-2022A 20 МГц 2 канала цифровой двухканальный 200 м Sa/S

Описание

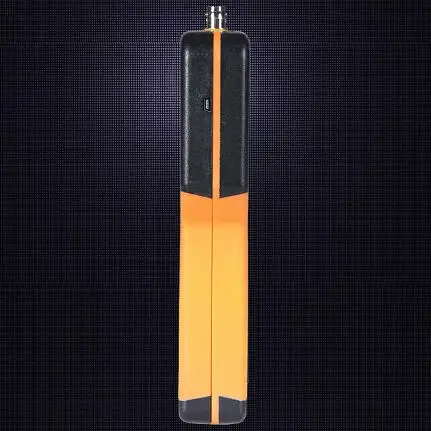

JDS2022A портативный осциллограф

20 МГц 2 канала цифрового хранения двухканальные 200 м Sa/ S,

Пропускная способность на расстоянии до 20 м

Технические параметры

Вход

Входная муфта AC, DC

Канал 2

Режим дисплея X-Y; Y-T

Входное сопротивление 1MΩ 25pF

Максимальное входное напряжение 40 В (зонд X1); 400 В (зонд X1); 2000 в (зонд X100)

Затухание зонда 1X, 10X

Настройка затухания 1X, 10X, 100X

Система обнаружения сигнала

Метод выборки в реальном времени, выборка в случайном порядке

Глубина хранения 4 K (2 K на канал)

Выборка режимов сбора, пиковое Обнаружение

Вертикальной системы

Вертикальная чувствительность 10 мВ-5 в (зонд 1X) 100 мВ-50 в (зонд 10X) (1, 2,5, 5 шаговый)

Вертикальная Точность +/-3%

Разрешение по вертикали 8bit

Пропускной способностью 20 МГц

Горизонтальные системы

Частота дискретизации в реальном времени 200 MSa/s на канал

Горизонтальный диапазон сканирования 10nS/div-5S/div

Система запуска

Режим автоматический, обычный и одиночный

Тип поднимающийся край, падающий край

Поддержка автоматического обнаружения (50 Гц-40 МГц)

Математическая операция CH1 + CH2, CH1-CH2, CH2-CH1

Измерительная система

Измерение курсора поддерживает время и напряжение

Метод измерения вручную

Измерение пикового значения и частоты

Оборудование

Экран 3,2 дюйма, 16 бит true color, TFT, 320*240

Размер 202*100*35 (мм)
