DFRobot Romeo V2 все-в-одном контроллер ATmega32U4 интегрированный драйвер двигателя/Xbee разъем/расширение датчика совместим с arduino

Описание

DFRobot Romeo V2 все-в-одном контроллер ATmega32U4 интегрированный драйвер двигателя/Xbee разъем/расширение датчика совместим с arduino

Введение

RoMeo V2 [R3]-это универсальная плата для совместимого с Arduino микроконтроллера, специально разработанная для робототехнических приложений и расширенных устройств. Romeo извлекает выгоду из платы для платформы Arduino с открытым исходным кодом, она поддерживается тысячами проектов с открытым исходным кодом и может быть легко расширена с помощью щита для adruino. Интегрированный 2 способа двигателя постоянного тока и Xbee розетка позволяет начать свой проект незамедлительно без необходимости дополнительной мотор драйвер или беспроводной щит. Еще одним улучшением Romeo V2 является поддержка управления шаговым двигателем. RoMeo V2 [R3] ведет себя как плата для Arduino Leonardo на основе чипа ATmega32u4, вы можете программировать его непосредственно с платы для Arduino IDE 1.0.1 или более поздней версии. Из-за ATmega32U4 как это единственный микроконтроллер, RoMeo V2 прост и прост в использовании. Чипсет 32U4 непосредственно обрабатывает USB, доступны библиотеки кодов, которые позволяют плате имитировать компьютерную клавиатуру, мышь и многое другое, используя очень интересный протокол USB-HID! Лучшим преимуществом является то, что ATmega32u4 имеет два последовательных порта, которые позволяют загружать эскизы без удаления беспроводных модулей. Дебютирование больше не является болезненной проблемой. Версия Книги по истории Romeo V2 также улучшает источник питания, теперь он имеет переключатель для выбора источника питания либо от USB, либо от внешнего питания. Romeo V2.2 перепроектирует систему питания для улучшения стабильности цепи АЦП.

Особенности

Широкое рабочее входное напряжение Непосредственно поддерживает Xbee И XBee форм-фактор wifi, bluetooth и RF модули Вкл/Выкл переключатель для управления системой питания от Внешний Мотор мощность 3 цифровых расширения ввода/вывода (D14-D16) S1-S5 переключатель заменяет прыжок, позволяет бесплатно использовать для GPIO. Разъем Micro USB вместо A-B USB Порт расширения аналогового датчика: оранжевый для сигнала, красный для Vcc, черный для GND Примечание: отображение контактов порта аналогового датчика на RoMeo v2 отличается от старой версии. Пожалуйста, выберите доску Leonardo дляArduinoПри использовании IDE/SATA дляArduino.

Параметры

Питание постоянного тока: питание от USB или Внешний 6 V ~ 23 V DC Выход постоянного тока: 5 В (2 а)/3,3 В постоянного тока Постоянный выходной ток двигателя: 2А Микроконтроллер: ATmega32u4 Загрузчик: для Arduino Leonardo Совместимость с Arduino R3 pin mapping Аналоговые входы: A0-A5, a6-a11 (на цифровых контактах 4, 6, 8, 9, 10 и 12) ШИМ: 3, 5, 6, 9, 10, 11 и 13. Обеспечивают 8-битная ШИМ выход 5 основных входов для тестирования Автоматическое определение/Переключение внешнего источника питания Серийный Интерфейс Ttl уровня USB Поддержка штыревого и гнездового штыревого разъема Встроенная плата Xbee гнездо Встроенные розетки для радиочастотного модуля APC220 и модуля DF-Bluetooth Три набора контактных контактов для интерфейса iec/TWI (два разъема 90 °) Двухходовой двигатель с максимальным током 2А Один шаговый двигатель с максимальным током 2А Размер: 89x84x14 мм

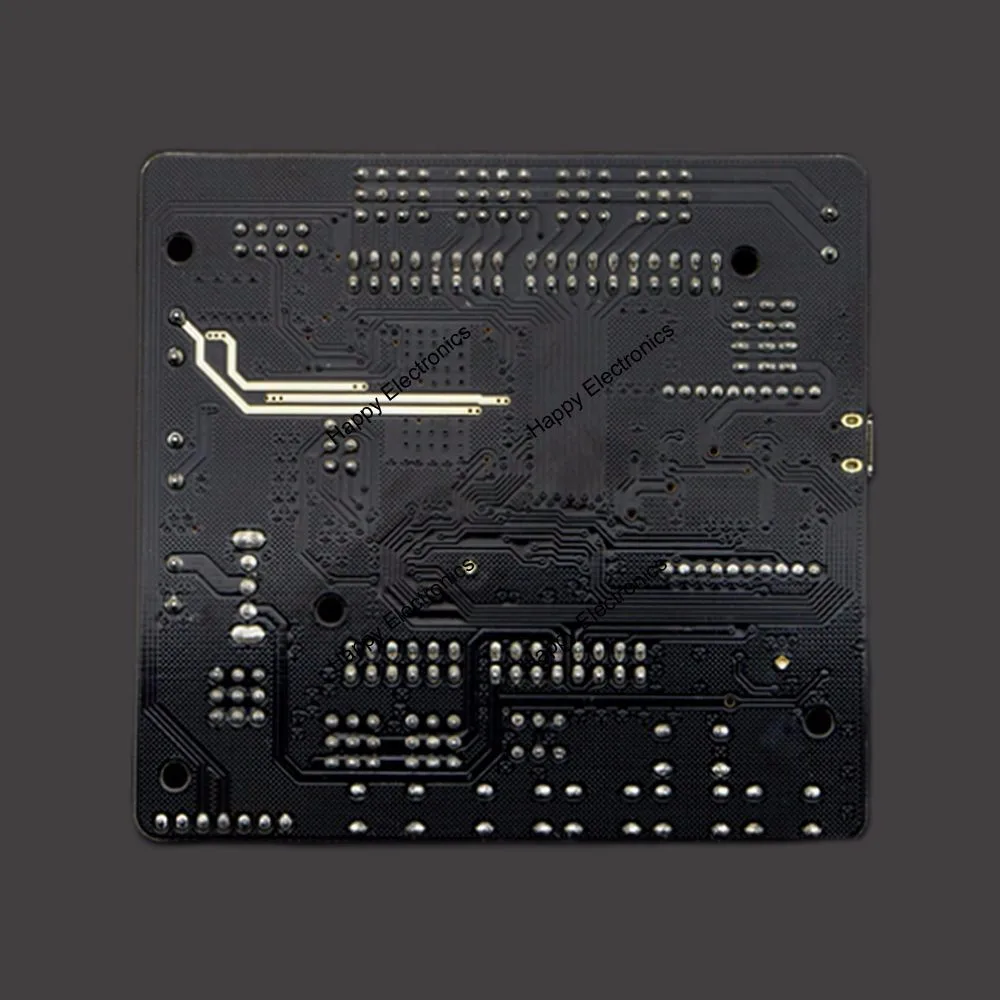

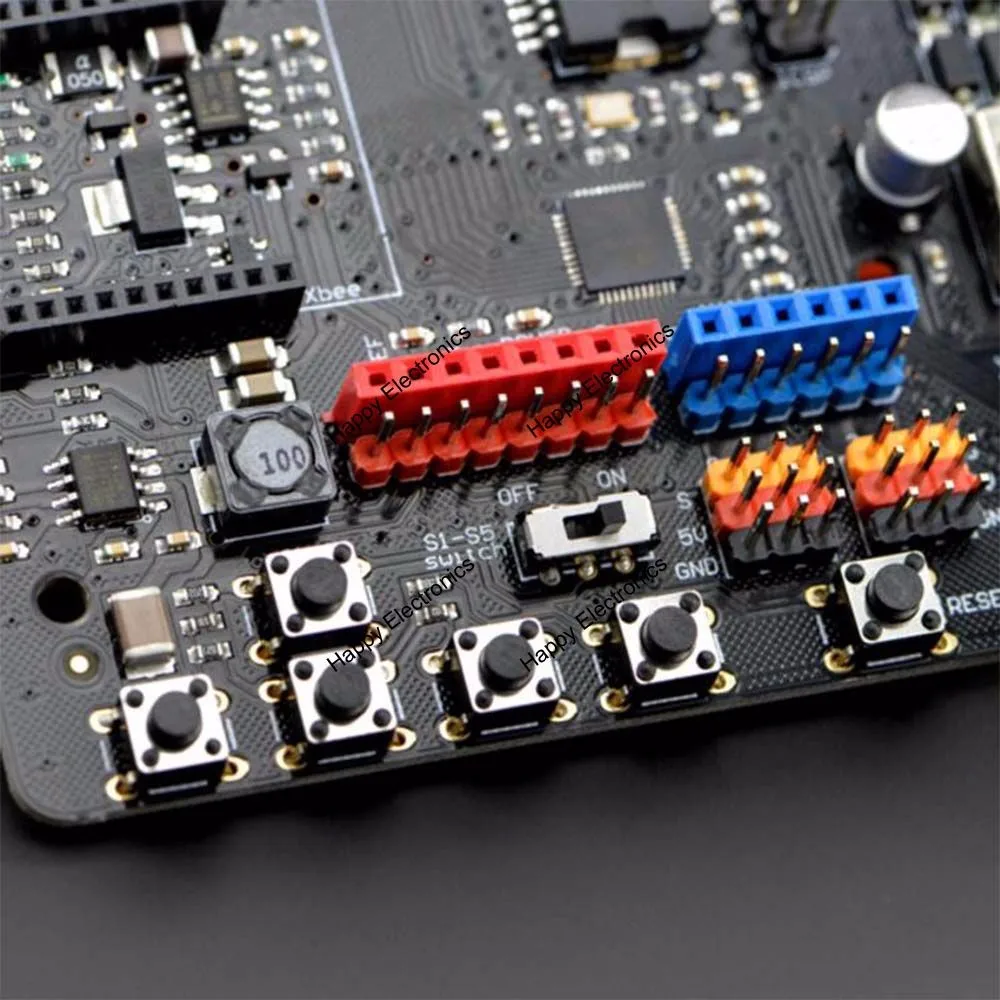

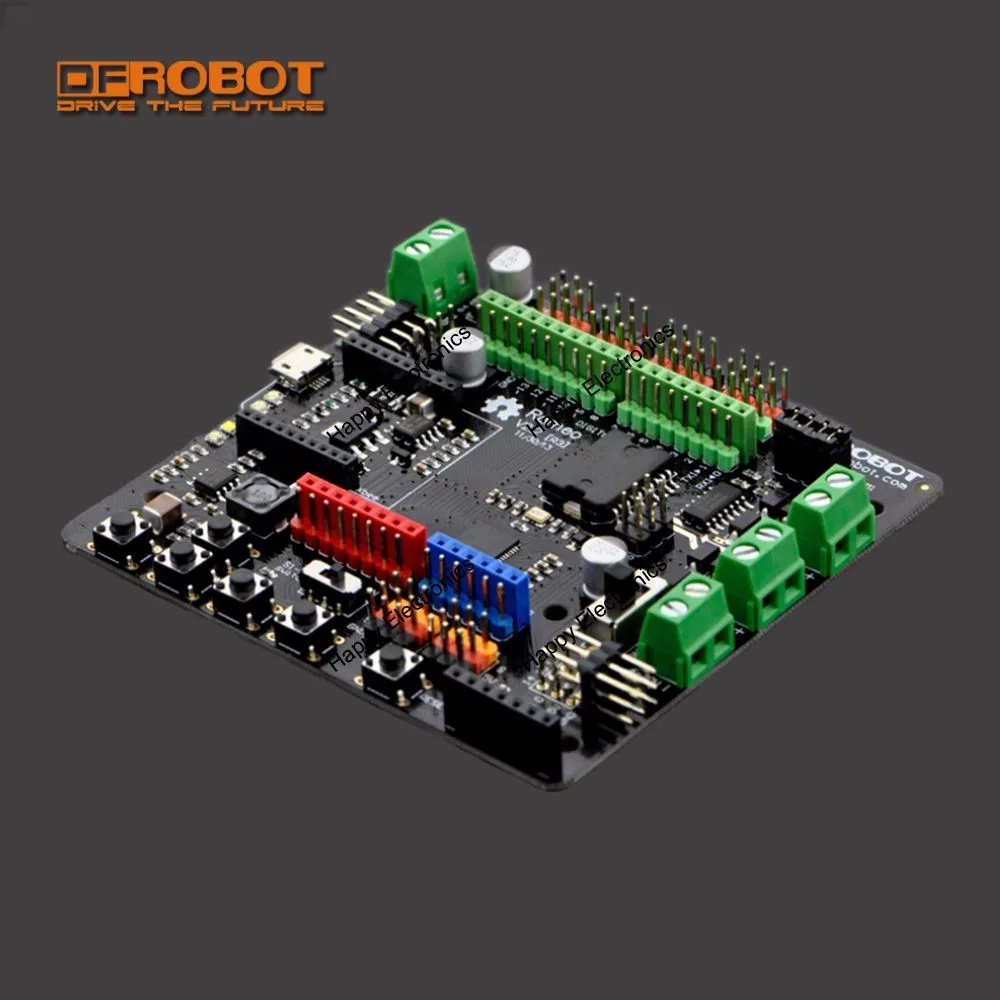

Фото

Применение Порты и разъёмы Описание

Отгрузочная ведомость

1 х Romeo V2-All в одном контроллере
