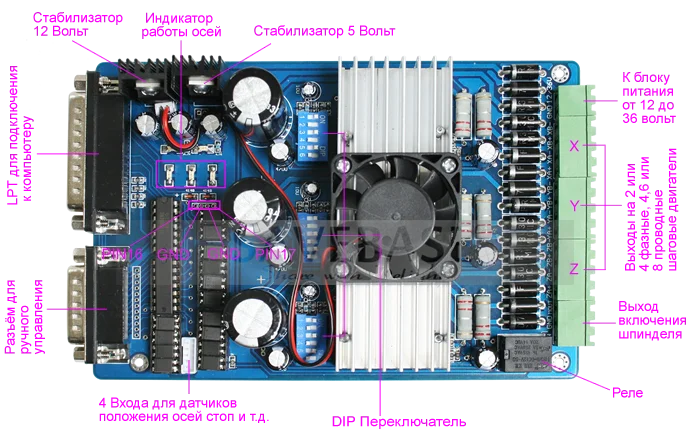

ЧПУ Комплект 3-оси TB6560 NEMA 23 Драйвер Шагового Мотора+ Программное Обеспечение Demo Mach3

Тошиба TB6560AHQ Чип - Высокая Мощность, Максимально 3.5A набор чипа управляющего тока.

1-1/16 микрошаговая настройка - Высокая Точность и более гладкая операция по сравнению со стандартными 1, 1/2 шагами.

Регулируемая 1.5A-3A установка тока драйвера для каждой оси - 25%,50%,75%,100% от полного тока может быть установлен для различных шаговых двигателей.

Безопасность перегрузки, перегрузки по току и перегревы - Полная защита для вашего температуры и личного оборудования.

Переключатель тока на плате - Выходная мощность может быть установлена согласно особому потребности использования.

Оптическая изоляция полного закрытия защищает компьютер и оборудования пользователя.

Интерфейс шпинделя реое - Выход Максимально. 36V 7.5A для шпиндельных двигателей или ожлаждающего насоса (только одно устройство может питаться от этого выхода!)

Входной интерфейс 4 канала- Может быть используем для XYZ ограничения и экстренной остановки.

Профессиональный дизайн - Обработка сигнала двух уровеня с супер анти-защемлением.

Драйвер чоппера биполярного постоянного тока с нерезонирующой зоной - Контрольные двигатели гладко через диапазон без влияния ползучести.

Четыре контрольных входа (делятся на пары от ножей) - Позволяет установку органичения и экстренной остановки.

Универсальная орхитектура - Поддержает наиболее параллельное программное обеспечение MACH3,KCAM4 и так талее. Для совместимости с другими программными обеспечениями, свяжитесь свободно с нами пожалуйста.

Питание Источника ( Не включает в себя, свяжитесь с нами свободно если вам нужно.)

Этот драйвер получает его мощность из того же части как шаговые двигатели, ему не нужно отдельное питание источника.
Выбор Напряжения:
12-16V DC питание ситочника для Nema 17 шаговые двигатели

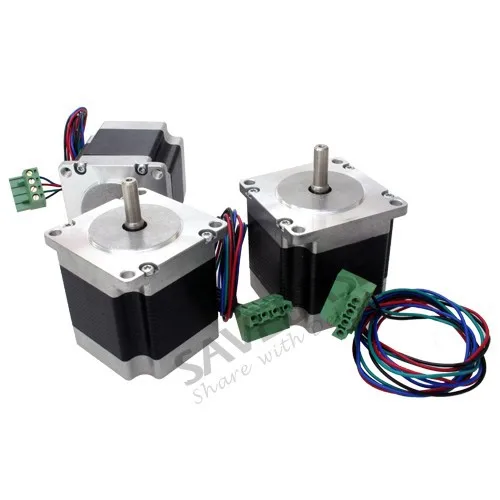

16-24V DC питание ситочника для Nema 23 шаговые двигатели
24-36V DC питание ситочника для Nema 34 шаговые двигатели
( Высокое напряжение будет сожигать чипы или шаговые двигатели!!!)
Выбор Частоты:
Выходной ток этого питания истояника может рассчитаестя согласно ниже выражениям:
Выходной ток = номинальный ток ваших шаговых двигателей * количество + 2A
(Например, если вы хотите водить 3 * 3A Nema 23 шаговых двигатели, теоретически нужно 24V 11A DC питание источника, но выше мощность как 24V 15A тоже будет хорошей. Если вы не определите выбор питания источника, свяжитесь с нами в любое время для помощи)

12V выходная мощность применяется к 12V радиатору.

Выходная мощность драйвера поддерживает 2-х и 4-х фазные, 4,6 или 8 проводов, максимальный ток 3 Ампера.

Подходит к однополярному или биполярному шаговому двигателю.

Параллельный интерфейс управляет том, что напряжение регулирует скорость шпинделя, как функция питания источника.

Откройте питание перед тем, как вы подключаете или отключаете соединители, так что избежать сжигать эту панель.

Эти внешные инструменты на левой и нижней части следующей карты толькл для выставки. Мы не продадим их в настоящее время.

Если вам нужны другие модели, свяжитесь с нами свободно пожалуйста!
