CNC Комплект 4-оси Nema34 Шаговый Мотор и Цифровый Шаговый Драйвер для DIY Мельница/маршрутизатор

Описание

ENGMATE™ 4-оси Комплект для ЧПУ DIY

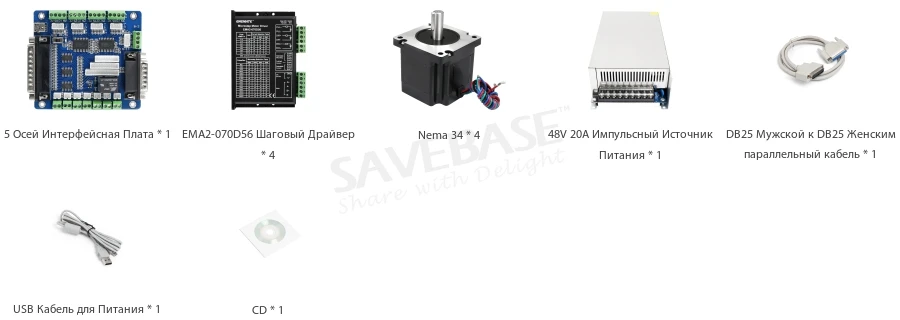

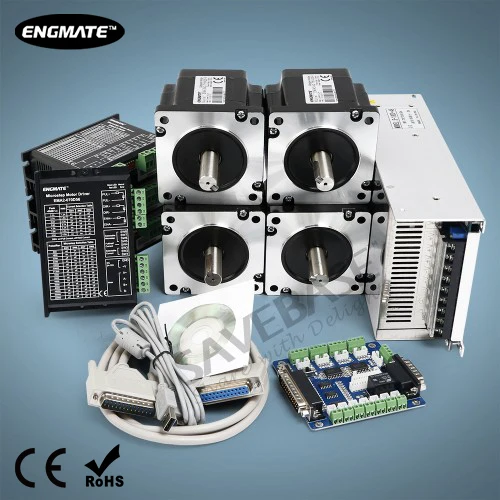

1*5-осей Интерфейсная Плата + 4*EMA2-070D56 Микрошаговые Драйверы Мотора + 4*EMA342-7842S4 Nema34 4.5N.m Шаговые Моторы + 1*48V 20A Импульсный Источник Питания

5-Осевая Интерфейсная Плата специально разработана для ЧПУ одноосевого шагового контроллера (максимально 5 шт. могут быть подключены) в маркете, как ENGMATE™серии, M542, M542H, MA560, MA860H, 2M542, 2M982, DM542(A), DM860(A) т.д. Он может быть напрямую контролирован ПК через MACH3, EMC2, KCAM4, etc.

Контроллер платы шагового драйвера в комплекте - это высокопроизводительный микрошаговый драйвер, использующим 32-битной DSP, технология подразделения чистой синусоиды. Благодаря этой технологии и технологии самонастройки (саморегулируемым параметрам управления током) для разных моторов, эти приводные моторы могут работать с меньшим уровнем шума, более низким нагревом, более плавным движением и иметь лучшие характеристики на более высокой скорости, чем большинство водителей на рынке.

Вкратце, вы получите больше преимуществ от комплекта на работе ЧПУ, особенно дополнительно-низкий шум мотора предлагает превосходную тишину. Пожалуйста, приобретите этот комплект с уверенностью.

Почему купить ЧПУ Продукции в нашем магазине?


10+ лет Богатого Опыта Мы выполняем потребности ЧПУ Управлением Движения более 10 лет, чтобы поддержать любой проект вы можете иметь.	Высококачественная Продукция Шаговые Моторы и Драйверы от ENGMATE™с высоким качеством для стабилизированного и прочного использования.	Профессиональное Послепродажное Обслуживание Профессиональная техническая поддержка и превосходное послепродажное обслуживание подкреплено преданной и опытной командой.

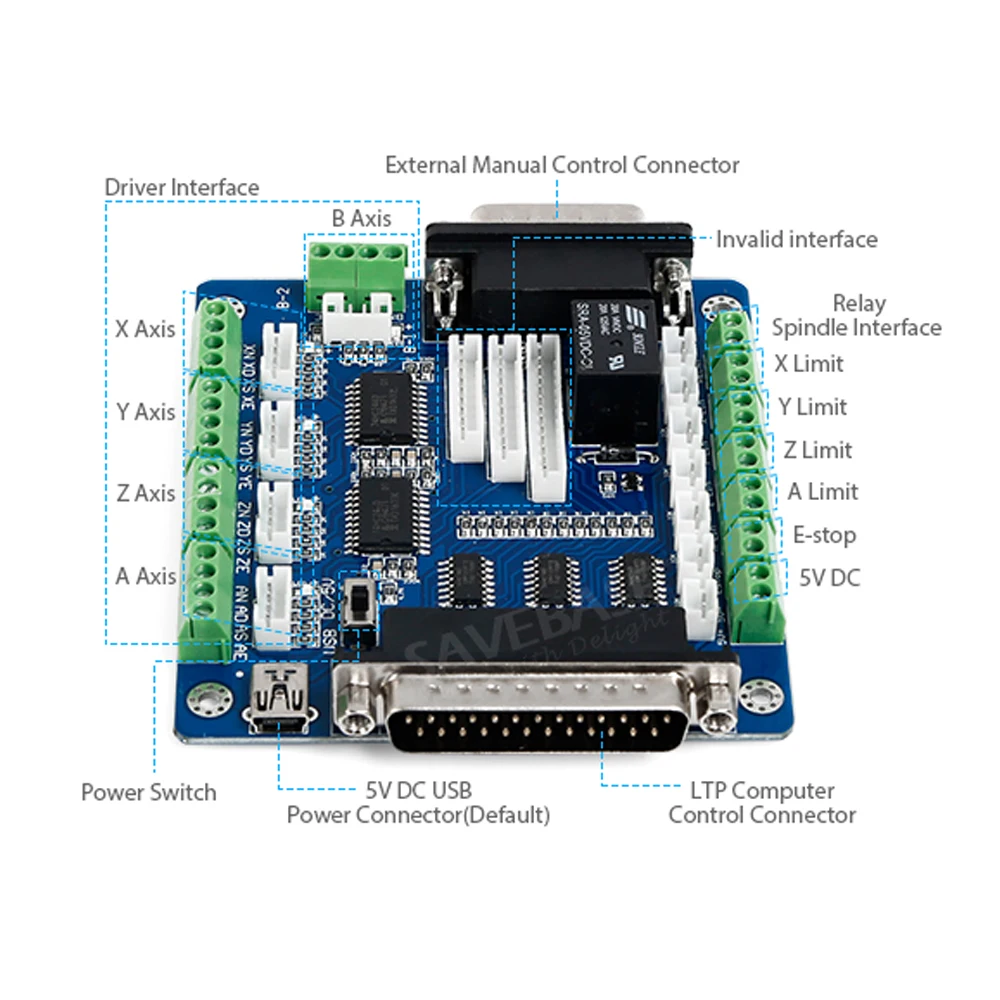

5 осевой Интерфейсная Плата

• Модернизированная схема работает более спокойно и устойчиво, чем предыдущая версия • Максимум поддерживает 5-осевые контроллеры драйверов шагового мотора • 2 способа получить питание: источник питания 5 В постоянного тока или порт USB, чтобы получить питание от ПК напрямую • Двухступенчатая обработка сигнала, плавная передача сигнала, мощная защита от помех • Интерфейс с 5 входами, чтобы определить Limit, Emergence-Stop, Midpoint-Alignment, Cutter-Alignment и т.д. • Интерфейс управления релейным выходом, доступ к которому осуществляется шпиндельным мотором или воздушным насосом, водяным насосом и т.д. • 5-осевой рабочий LED дисплей, визуально отображающий рабочее состояние контроллера шагового драйвера

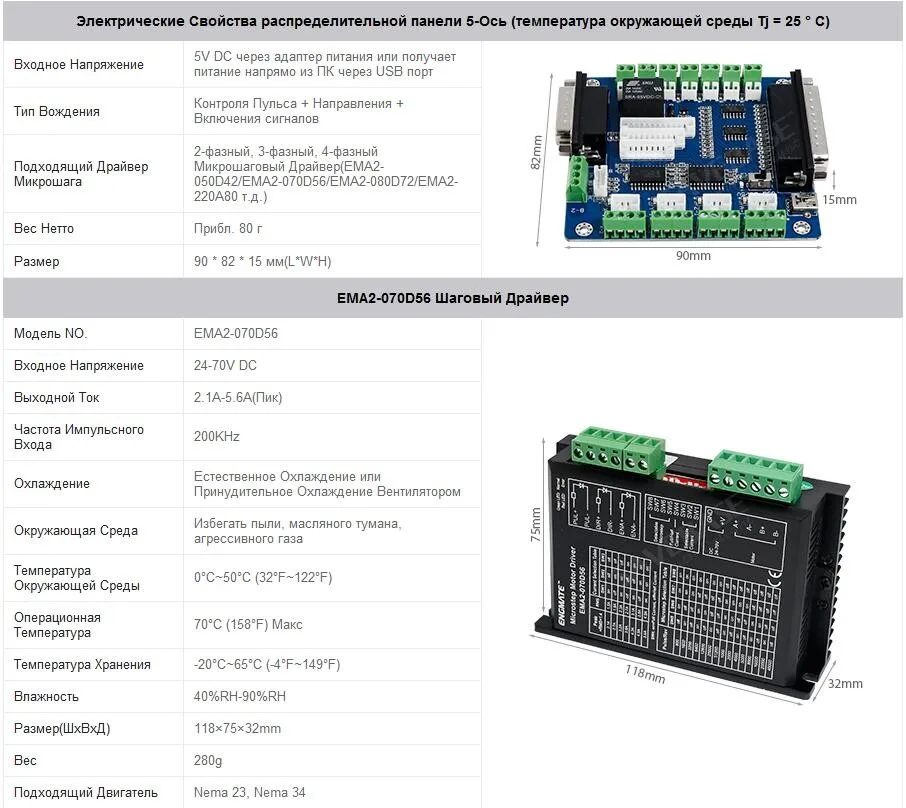

Цифровой гибридный микрошаговый драйвер(EMA2-070D56)

• Очень низкий шум мотора обеспечивает отличную тишину • Напряжение питания от 24-70V DC • Выходной ток программируемый, с 7 выходными токами выходного тока, от 2.1A-5.6A(Пик) • Принятие 32-битной DSP, технология подразделения чистой синусоиды • Низкая вибрация и низкая температура. • Микропроцессорные режимы программируемые, с 15-мя настройками микростопа • Автоматическое уменьшение по току при отключении SW4 при остановке моторов. • Внутренняя оптическая изоляция, импульсная входная частота до 200KHz • Поддержка PUL/DIR режим • Защита от короткого замыкания, перенапряжения, перегрузки по току и короткого замыкания, защита моторов от повреждения • Подходит для 2-фазных и 4-фазных гибридных шаговых моторов

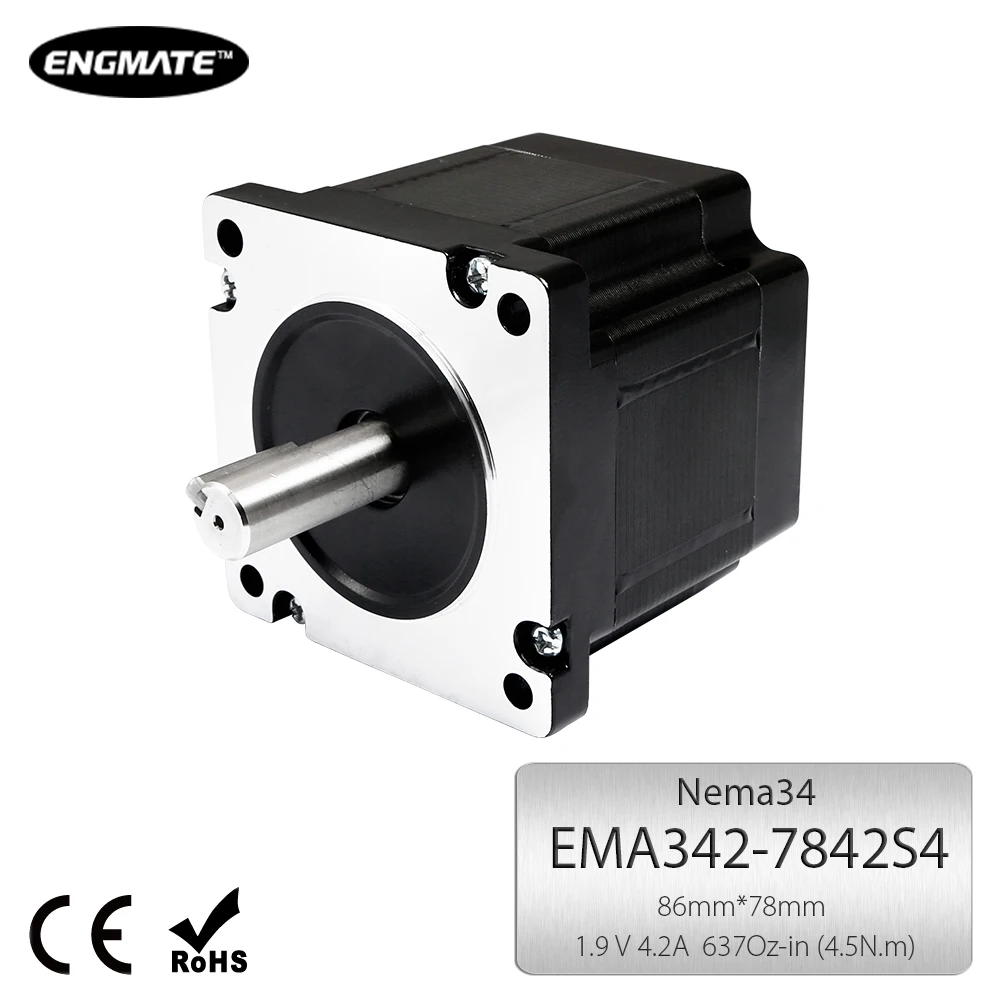

Гибридный Шаговый Мотор (EMA342-7842S4)

• Высокий крутящий момент, более плавное движение • Высокая эффективность, энергосбережение, низкий уровень шума и низкая вибрация • Высокий пусковой момент, низкий пусковой ток и надежная работа • Простые 4 провода обеспечивают более легкую проводку, установку и поддержание

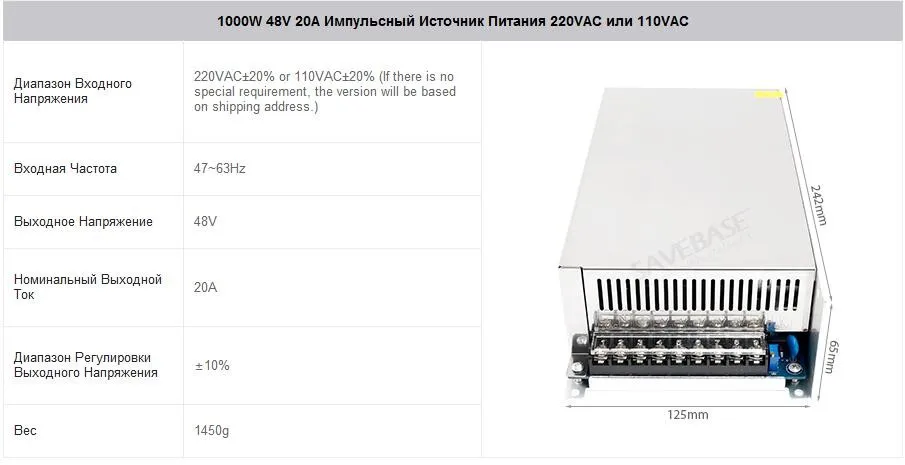

48V 20A Импульсный Источник Питания

• Высокая эффективность, высокая надежность, низкие расходы • Поддержка ±10% регулируемого выходного напряжения • Управление и регулирование PWM, обеспечение постоянного и точного выходного напряжения • Защита от перегрева: встроенный мощный вентилятор для охлаждения. Вкл. питание, вкл. вентилятор. RTH3≥85 °C, выключение выхода • Встроенный EMI фильтр • 100% испытание при полной нагрузке • Перегрузка по току, перенапряжение, короткое замыкание • Низкая пульсация выходного сигнала и шума

Соединение с общим катодом

Приложения

Подходит для различных средств автоматизации и инструментов малого размера.

• Для любого малогабаритного автоматического оборудования с ЧПУ-контроллером, такого как гравировальная машина, плазменная резка, фрезерный станок, машина для резки пены, токарные станки, лазерная резка и т. д... • Для других промышленных применений, таких как 3D-принтер, медицинские инструменты, световое оборудование для сцены, робот, музыкальный фонтан и т. д...

Подходящие Шаговые Моторы

Модель NO.	Мин. Размер Мотора	Макс. Размер Мотора	Рекомендуемое Напряжение Питания	Рекомендуемые Шаговые Двигатели ENGMATE
EMA2-040D15	NEMA 8	NEMA 17	24V DC	EMA112-4506S4, EMA162-3805S4
EMA2-040D22	NEMA 8	NEMA 17	24V DC	EMA082-4208S4, EMA142-4520S4
EMA2-050D42	NEMA 17	NEMA 23	24V/36V DC	EMA172-6015S4, EMA232-5615S4
EMA2-050D56	NEMA 23	NEMA 34	36V DC	EMA232-7630S4, EMA232-11235S4
EMA2-070D56	NEMA 23	NEMA 34	48V DC	EMA242-8840S4, EMA342-7842S4
EMA2-080D72	NEMA 23	NEMA 34	60V DC	EMA342-10050S4, EMA342-15662S4
EMA2-080A72	NEMA 34	NEMA 42	80V DC	EMA422-15065S4
EMA2-220A80	NEMA 34	NEMA 52	110V/220V AC	EMA422-20180S4
